(共30张PPT)
9.2液体的压强
为什么拦水大坝要修成上窄下宽的形状？
某水库大坝
为什么深海潜水，要穿特制的潜水服？
浅海潜水服
深海潜水服
演示
下面的薄膜突出说明什么？
液体受重力，对支撑它的容器底部有压强。
一、液体压强产生的原因
液体由于具有流动性，因而对容器的侧壁有压强。
侧面的薄膜突出说明什么？
演示
一、液体压强产生的原因
实验
研究液体内部的压强
橡皮管
金属盒
橡皮膜
U形管
如果液体内部存在压强，放在液体里的薄膜就会变形，U行管的两侧液面就会产生高度差。
探头
二、液体内部压强的特点
探究液体压强与哪些因素有关
猜想：
实验器材：
探究方法：
保持探头在水中的深度不变，改变探头的方向，看液体内部同一深度各个方向压强的关系。
结论：同种液体内部同一深度，向各个方向的压强都相等。
液体内部压强与方向的关系
增大探头在水中的深度，看看液体内部的压强与深度有什么关系。
h：研究点到自由液面的竖直距离。
探究一：液体内部压强的大小与液体的深度的关系

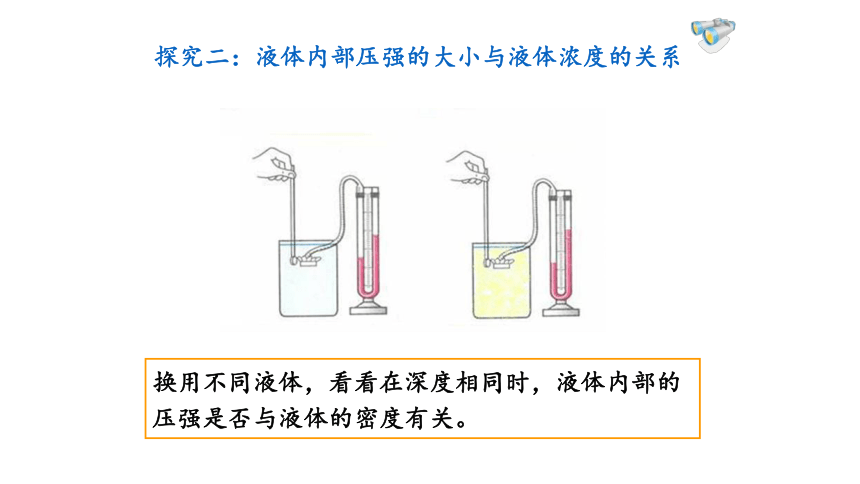

换用不同液体，看看在深度相同时，液体内部的压强是否与液体的密度有关。
探究二：液体内部压强的大小与液体浓度的关系
实验次数 液体种类 深度H/cm 压强计管中液面高度差△H
1
2
3
探究一：液体内部压强的大小与液体的深度有关
结论：同种液体内部压强，深度越深，压强越大。
实验次数 液体种类 深度H/cm 压强计管中液面高度差△H
1
2
探究二：液体内部压强的大小与液体密度有关。
结论：深度相同时，液体密度越大，液体内部压强越大。
液体内部压强的特点：
在液体内部的同一深度，向各个方向的压强都相等。深度越深，压强越大。
液体内部压强的大小还跟液体的密度有关，在深度相同时，液体的密度越大，压强越大。
液体压强的计算公式
p=ρgh
使用注意点：（1）h 指的是深度。即从液面到
所研究点的竖直距离；
（2）使用时单位要统一；
（3）只适用于液体产生的压强。
液体公式的理解和应用
P——液体在任一深度的压强 （Pa)
ρ——液体的密度 (Kg/m3)
g——常数 9.8N/kg
h——深度 液体内部某一位置到上面自由 液面的竖直距离 (m)
区分深度和高度
深度：液体内一点到上面
自由液面的竖直距离。
高度：液体内一点到下面容器底的竖直距离。
A点的深度和高度分别是多少？
7m
A.
27m
24m
17米和7米
根据计算液体压强的公式P=ρgh ，说一说，液体的压强跟哪些因素有关？是什么关系？跟所取的面积S有关系吗？
液体压强的大小取决于液体密度和深度的大小，与液体质量（重力）、容器底面积、容器形状等无关.
例1．如下图所示，试管中装一些水，当试管倾斜时，水在试管底部产生的压强比竖直时将：
A．变大 B．变小 C．不变 D．无法比较
h
h
H
P1 ＝ ρgh
p2＝ρgH
>
例题2
如图所示，有甲、乙两桶煤油，底面积S乙=9S甲。哪桶煤油对底面的压强大些？哪桶对底面的压力大些？取g=10N/kg.
解：煤油柱对底面产生的压强只跟深度有关系，跟底面面积没有关系，图中甲、乙两个煤油柱的高度相同，所以对底面产生的压强也相同。
P甲=ρ煤gh=
因为h乙=h甲，所以P乙=P甲=1600Pa.
F甲=P甲S甲 ，F乙=P乙S乙 ，
两个煤油柱对底面的压强相等，都是1600Pa, 乙桶的底面受到的压力大。
0.8×103kg/m3×10N/kg×0.2m=1600Pa
因为S甲例题3、某水坝高30 m，水面到坝底的距离是23 m，求距离坝底7 m 处A点水的压强是___________Pa.
分析：水面到坝底的距离是23m，A点距坝底7m，则A点距水面16米，故
四、连通器
上端开口，下端连通的容器，叫做连通器。
连通器里的液体不流动时，各个容器里的液面高度总是相同的。
生活中的连通器
连通器上各个容器中的液面高度为什么总是相同的？从液体压强的角度来考虑，如果有一个容器的液面比别的容器高，那么· · · · · · ·
课堂练习：
1. 如图13－5所示，瓶中水从小孔A、B处流出，说明液体对容器的 有压强，从B孔射出的水喷得更急些，说明液体的压强随 的增加而增大。
2.如图13-6所示，容器中盛有一定量的水，静止放在斜面上，容器底部A、B、C三点的压强PA、PB、PC的大小关系是： 。
侧壁
深度
PA＜PB＜PC
3、下表是小明同学利用图所示的实验装置探究液体压强所测得的部分数据：
实验 次数 深度h/cm 橡皮膜在水中的方向 U形管左右液面高度差h/cm
1 3 朝上 2.6
2 6 朝上 5.4
3 9 朝上 8.2
4 9 朝下 8.0
5 9 朝左 8.2
6 9 朝右 8.2
（1）实验所得的数据有一组是错误的，其实验序号为＿＿＿。
（2）综合分析上列实验数据，归纳可以得出液体压强的规律：a.＿＿＿＿＿＿＿＿＿＿＿＿＿＿，该结论是通过分析比较实验序号＿＿＿的数据的出来的。b.＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿，该结论是通过分析比较实验序号＿＿＿＿＿＿＿的数据得出的。
1、2、3
4
液体内部压强随深度增加而增大
在同一深度，液体内部向各个方向压强相等
3、4、5、6
课堂小结
液体压强
液体压强的计算公式
p=ρ液gh
连通器
连通器的应用：水壶、船闸、锅炉等
定义：上端开口、下端连通的容器叫做连通器
课堂达标
1. (2019·娄底中考改编)如图所示，薄壁容器的底面积为S，重为G1 ，内装有密度为ρ，重为G2的某种液体，深度为h，
容器放置在水平桌面上静止，那么容器底部受到的液体压强为_______，底部受到液体的压力为________，容器对桌面产生的压
强为 。
ρgh
ρghS
G1 + G2
S
课堂达标
2.如图所示，向两支同样的试管中注入质量相等的甲、乙两种液体，发现液面在同一水平线上，比较甲、乙两种液体对试管底部的压强（ ）
A
A.甲大 B.乙大
C.一样大 D.无法确定
课堂达标
3.某卫生间的地漏结构如图所示，请你分析地漏存水杯的作用。
解析：这种地漏的结构是一个“扣碗”倒扣在存水杯上，存水杯与下水管连接。当存水杯中的水满后，由连通器原理可知，水就会从下水管流出，而下水管中的异味则不能通过地漏进入室内，从而达到密封的效果。
课堂达标
4.利用连通器可以粗略测定不相溶的两种液体的密度。如图所示的连通器中，左侧管中水柱高出基线9cm，右侧管中油柱高出基线10cm，则该油的密度是多少？（已知水的密度为1.0×103kg/m3）
解析：由题意可知，左右两侧管中液体产生的压强相等，即两侧基线以上部分产生的压强相等。
p水=ρ水gh水，p油=ρ油gh油，p水= p油，
可得ρ水gh水= ρ水gh油，代入数据，解得ρ油=0.9×103kg/m3。
