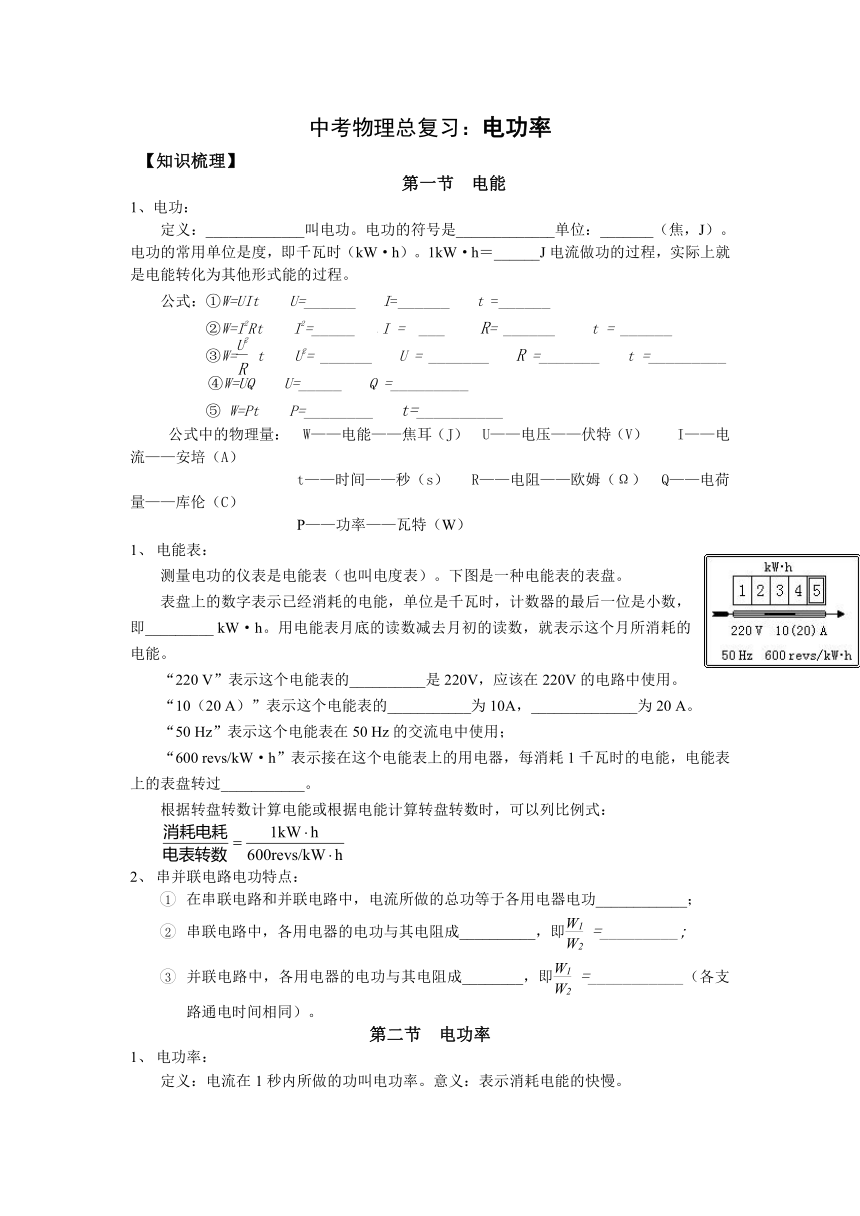

中考物理总复习：电功率
【知识梳理】
第一节 电能
1、电功：
定义：_____________叫电功。电功的符号是_____________单位：_______（焦，J）。电功的常用单位是度，即千瓦时（kW·h）。1kW·h＝______J电流做功的过程，实际上就是电能转化为其他形式能的过程。
公式：①W=UIt U=______ I=______ t =______
②W=I2Rt I2=_____ I = ___ R= ______ t = ______
③W=t U2= ______ U = _______ R =_______ t =_________
④W=UQ U=_____ Q =_________
⑤ W=Pt P=________ t=__________
公式中的物理量： W——电能——焦耳（J） U——电压——伏特（V） I——电流——安培（A）
t——时间——秒（s） R——电阻——欧姆（Ω） Q——电荷量——库伦（C）
P——功率——瓦特（W）
电能表：
测量电功的仪表是电能表（也叫电度表）。下图是一种电能表的表盘。
表盘上的数字表示已经消耗的电能，单位是千瓦时，计数器的最后一位是小数，即_________ kW·h。用电能表月底的读数减去月初的读数，就表示这个月所消耗的电能。
“220 V”表示这个电能表的__________是220V，应该在220V的电路中使用。
“10（20 A）”表示这个电能表的___________为10A，______________为20 A。
“50 Hz”表示这个电能表在50 Hz的交流电中使用；
“600 revs/kW·h”表示接在这个电能表上的用电器，每消耗1千瓦时的电能，电能表上的表盘转过___________。
根据转盘转数计算电能或根据电能计算转盘转数时，可以列比例式：
串并联电路电功特点：
在串联电路和并联电路中，电流所做的总功等于各用电器电功____________；
串联电路中，各用电器的电功与其电阻成__________，即=_________;
并联电路中，各用电器的电功与其电阻成________，即=___________（各支路通电时间相同）。
第二节 电功率
电功率：
定义：电流在1秒内所做的功叫电功率。意义：表示消耗电能的快慢。
符号：________
单位：__________（瓦，W），常用单位为千瓦（kW），1kW＝________W
电功率的定义式：P= W=______ t=_________
第一种单位：P——电功率——瓦特（W）；W——电功——焦耳（J）； t——通电时间——秒（s）。
第二种单位：P——电功率——千瓦（kW）；W——电功——千瓦时（kW·h）；t——通电时间——小时（h）。
电功率的计算式：P=UI U=_____ I=________
P= I2R I2=_____ I = ___ R= ______
P= U2= _______ U = ______ R =_________
P——电功率——瓦特（W）；U——电压——伏特（V）；
I——电流——安培（A）； R——电阻——欧姆（Ω）。
2、串并联电路电功率特点：
在串联电路和并联电路中，总功率等于各用电器电功率_________；
串联电路中，各用电器的电功率与其电阻成正比，即=_________;
并联电路中，各用电器的电功率与其电阻成反比，即=_________。
3、用电器的额定功率和实际功率
额定电压：________________________叫额定电压。
额定功率：________________________叫额定功率。
额定电流：________________________叫额定电流。
用电器实际工作时的三种情况：
①U实②U实>U额 P实___P额——用电器不能正常工作，有可能烧坏。（如果是灯泡，则表现为灯光极亮、刺眼、发白或迅速烧断灯丝）；
③U实=U额 P实______P额——用电器正常工作。
电灯泡上的“PZ220 25”表示额定电压是220V，额定功率是25W。
灯泡的亮度是由其所消耗的________________决定的，与额定电压和额定功率无关。
额定电压相同，额定功率不同的灯泡，灯丝越粗，功率越大。
将这两个灯泡串联，额定功率大的，实际功率小；将这两个灯泡并联，额定功率大的，实际功率大。
串并联电路P实与R大小的关系
项目 串联电路 并联电路
P实与R的关系 串联电路中电阻越大的用电器消耗的电功率__________ 并联电路中电阻越小的用电器消耗的电功率_________
灯泡发光亮度 实际电压大的P实越大，因此实际电压大的灯泡较亮 通过电流大的P实越大，因此通过电流大的灯泡较亮
电阻大的P实越大，因此电阻大的灯泡较亮 电阻小的P实越大，因此电阻小的灯泡较亮
串接上滑动变阻器的小灯泡，变阻器阻值增大时分压也大，小灯泡实际电压减小，小灯泡发光较暗 并接上滑动变阻器的电灯，由于并联电路中各部分互不干扰，所以通过小灯泡所在支路的电流不变，小灯泡发光情况不变
第三节 测量小灯泡的电功率
伏安法测小灯泡的功率
【实验原理】
【实验器材】电源、开关、导线、小灯泡、电压表、电流表、滑动变阻器。
【实验电路图】
【实验步骤】
①按电路图连接实物。
②检查无误后，闭合开关。移动滑片，使小灯泡在额定电压下发光，观察小灯泡的亮度，并记下电压表和电流表的示数，代入公式P=UI计算出小灯泡的额定功率。
③调节滑动变阻断器，使小灯泡两端的电压约为额定电压的1.2倍，观察小灯泡的亮度，并记下电压表和电流表的示数，代入公式P=UI计算出小灯泡此时的实际功率。
④调节滑动变阻断器，使小灯泡两端的电压小于额定电压，观察小灯泡的亮度，并记下电压表和电流表的示数，代入公式P=UI计算出小灯泡此时的实际功率。
【实验表格】
次数 _______ _______ _________ ________
1
2
3
【注意事项】
①接通电源前应将开关处于断开状态，将滑动变阻器的阻值调到最大；
②连好电路后要通过试触的方法选择电压表和电流表的量程；
③滑动变阻器的作用：改变电阻两端的电压和通过的电流；保护电路；
④不需要计算电功率的平均值。

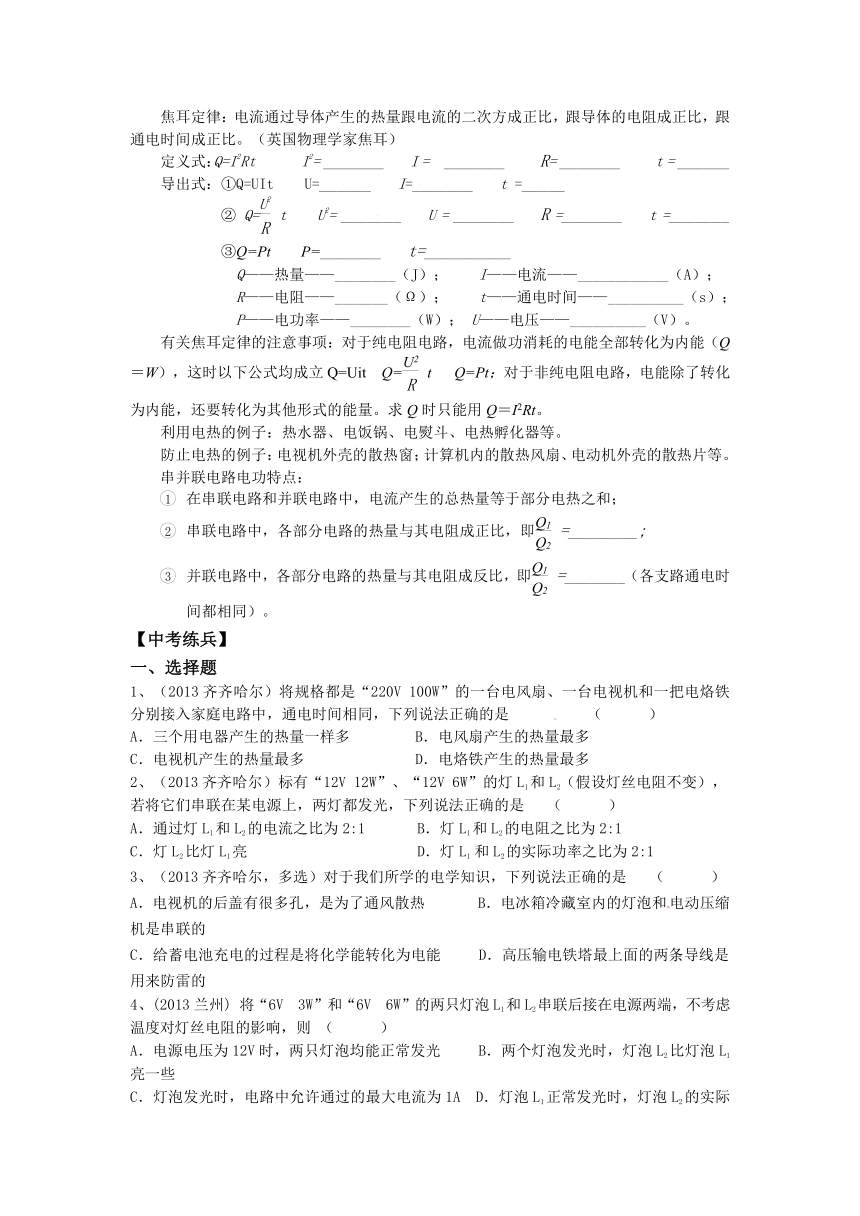

第四节 焦耳定律及其应用
电流通过导体时_______转化成热（电能转化为内能），这个现象叫做电流的热效应。
焦耳定律：电流通过导体产生的热量跟电流的二次方成正比，跟导体的电阻成正比，跟通电时间成正比。（英国物理学家焦耳）
定义式：Q=I2Rt I2= _______ I = _______ R= _______ t = ______
导出式：①Q=UIt U=______ I=_______ t =_____
② Q=t U2= _______ U = _______ R =_______ t =_______
③Q=Pt P=_______ t=__________
Q——热量——________（J）； I——电流——____________（A）；
R——电阻——_______（Ω）； t——通电时间——__________（s）；
P——电功率——________（W）； U——电压——__________（V）。
有关焦耳定律的注意事项：对于纯电阻电路，电流做功消耗的电能全部转化为内能（Q＝W），这时以下公式均成立Q=Uit Q=t Q=Pt；对于非纯电阻电路，电能除了转化为内能，还要转化为其他形式的能量。求Q时只能用Q＝I2Rt。
利用电热的例子：热水器、电饭锅、电熨斗、电热孵化器等。
防止电热的例子：电视机外壳的散热窗；计算机内的散热风扇、电动机外壳的散热片等。
串并联电路电功特点：
在串联电路和并联电路中，电流产生的总热量等于部分电热之和；
串联电路中，各部分电路的热量与其电阻成正比，即=________;
并联电路中，各部分电路的热量与其电阻成反比，即=_______（各支路通电时间都相同）。
【中考练兵】
一、选择题
1、（2013齐齐哈尔）将规格都是“220V 100W”的一台电风扇、一台电视机和一把电烙铁分别接入家庭电路中，通电时间相同，下列说法正确的是 （ ）
A．三个用电器产生的热量一样多 B．电风扇产生的热量最多
C．电视机产生的热量最多 D．电烙铁产生的热量最多
2、（2013齐齐哈尔）标有“12V 12W”、“12V 6W”的灯L1和L2（假设灯丝电阻不变），若将它们串联在某电源上，两灯都发光，下列说法正确的是 （ ）
A．通过灯L1和L2的电流之比为2:1 B．灯L1和L2的电阻之比为2:1
C．灯L2比灯L1亮 D．灯L1 和L2的实际功率之比为2:1
（2013齐齐哈尔，多选）对于我们所学的电学知识，下列说法正确的是 （ ）
A．电视机的后盖有很多孔，是为了通风散热 B．电冰箱冷藏室内的灯泡和电动压缩机是串联的
C．给蓄电池充电的过程是将化学能转化为电能 D．高压输电铁塔最上面的两条导线是用来防雷的
4、(2013兰州) 将“6V 3W”和“6V 6W”的两只灯泡L1和L2串联后接在电源两端，不考虑温度对灯丝电阻的影响，则 （ ）
A．电源电压为12V时，两只灯泡均能正常发光 B．两个灯泡发光时，灯泡L2比灯泡L1亮一些
C．灯泡发光时，电路中允许通过的最大电流为1A D．灯泡L1正常发光时，灯泡L2的实际功率是1.5W

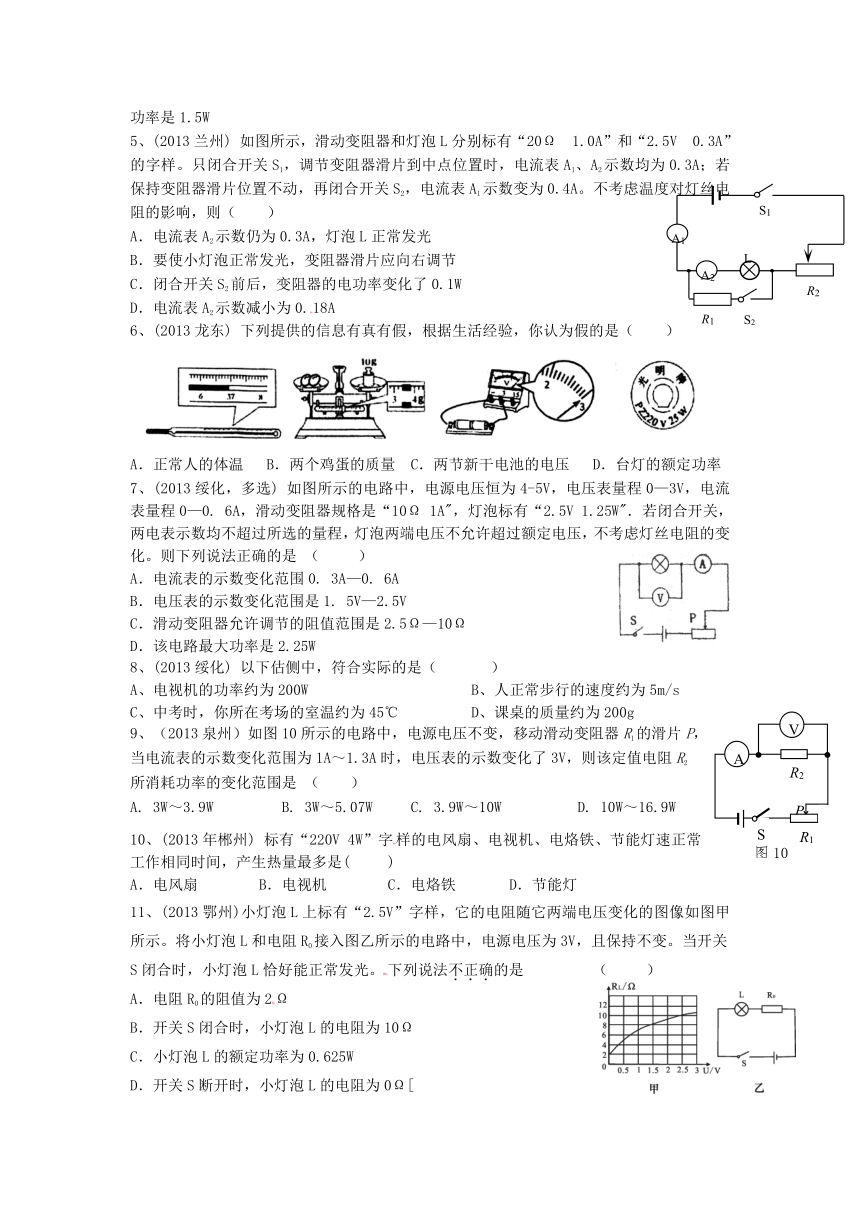

5、(2013兰州) 如图所示，滑动变阻器和灯泡L分别标有“20Ω 1.0A”和“2.5V 0.3A”的字样。只闭合开关S1，调节变阻器滑片到中点位置时，电流表A1、A2示数均为0.3A；若保持变阻器滑片位置不动，再闭合开关S2，电流表A1示数变为0.4A。不考虑温度对灯丝电阻的影响，则（ ）
A．电流表A2示数仍为0.3A，灯泡L正常发光
B．要使小灯泡正常发光，变阻器滑片应向右调节
C．闭合开关S2前后，变阻器的电功率变化了0.1W
D．电流表A2示数减小为0.18A
6、(2013龙东) 下列提供的信息有真有假，根据生活经验，你认为假的是（ ）
正常人的体温 B．两个鸡蛋的质量 C．两节新干电池的电压 D．台灯的额定功率
7、(2013绥化，多选) 如图所示的电路中，电源电压恒为4-5V，电压表量程0—3V，电流表量程0—0. 6A，滑动变阻器规格是“10Ω 1A"，灯泡标有“2.5V 1.25W"．若闭合开关，两电表示数均不超过所选的量程，灯泡两端电压不允许超过额定电压，不考虑灯丝电阻的变化。则下列说法正确的是 （ ）
A．电流表的示数变化范围0. 3A—0. 6A
B．电压表的示数变化范围是1. 5V—2.5V
C．滑动变阻器允许调节的阻值范围是2.5Ω—10Ω
D．该电路最大功率是2.25W
8、(2013绥化) 以下估侧中，符合实际的是（ ）
A、电视机的功率约为200W B、人正常步行的速度约为5m/s
C、中考时，你所在考场的室温约为45℃ D、课桌的质量约为200g
9、（2013泉州）如图10所示的电路中，电源电压不变，移动滑动变阻器R1的滑片P，当电流表的示数变化范围为1A～1.3A时，电压表的示数变化了3V，则该定值电阻R2所消耗功率的变化范围是 （ ）
A. 3W～3.9W B. 3W～5.07W C. 3.9W～10W D. 10W～16.9W
10、(2013年郴州) 标有“220V 4W”字样的电风扇、电视机、电烙铁、节能灯速正常工作相同时间，产生热量最多是( )
A．电风扇 B．电视机 C．电烙铁 D．节能灯
11、(2013鄂州)小灯泡L上标有“2.5V”字样，它的电阻随它两端电压变化的图像如图甲所示。将小灯泡L和电阻R0接入图乙所示的电路中，电源电压为3V，且保持不变。当开关S闭合时，小灯泡L恰好能正常发光。下列说法不正确的是 （ ）
A．电阻R0的阻值为2Ω
B．开关S闭合时，小灯泡L的电阻为10Ω
C．小灯泡L的额定功率为0.625W
D．开关S断开时，小灯泡L的电阻为0Ω[
12、(2013鄂州)如图所示，是探究电流产生热量与哪些因素有关的实验装置。烧瓶内装有质量和初温完全相同的煤油，瓶中铜丝和镍铬合金丝的长度、横截面积相同。下列选项正确的是 ( )
A．在甲图中，探究的是电流产生热量与电阻的关系
B．在乙图中，探究的是电流产生热量与电阻的关系
C．在甲图中，闭合开关一段时间后，A瓶中温度计的示数更高
D．乙图只能用来探究电流产生的热量与电流大小的关系
13、(2013黄冈)下列数据符合实际情况的是( )
A．家用电扇的额定功率为500W B．你步行的速度约为5m/s的国旅联合46
C．一枚鸡蛋所受的重力约为10N D．我国家庭电路的电压为220V
14、(2013淮安) 根据你的生活经验，下列数值中最接近实际情况的是( )
A．一支新铅笔的长度为40cm B．人的正常体温为37℃
C．一名中学生的质量为500kg D．空调的额定功率为100W
15、(2013咸宁) 将两只额定电压相同的小灯泡L1、L2串联在电路中，
如图8所示。闭合开关后，发现灯L1较暗，灯L2 较亮，则：( )
A．灯L1的电阻比灯L2的电阻大 B．灯L1的额定功率比灯L2的额定功率小
C．电路中，灯L1两端电压比灯L2两端电压小
D．电路中，通过灯L1的电流比通过灯L2的电流大
16、(2013宜昌)超导现象是指某些物质在温度很低时电阻变为零的现象。如果某种超导材料能应用于实际，最适合用来制作( )
A.保险丝 B．电炉丝 C．电动机线圈 D．变阻器的电阻丝
17、(2013郴州)如图所示，把两个小灯泡串联后接到电源上，闭合开关，发现灯泡L1比灯泡L2亮一些。对这一现象分析错误的是 ( )
A．L1功率比L2功率大 B．L1电压比L2电压大
C．L1电阻比L2电阻大 D．L1电流比L2电流大
18、(2013郴州)某理物兴趣小组的同学用几个完全相同，设计如图甲、乙、丙三种电路，电源电压相同且恒定不变，电路消耗的总功率大小关系是 ( )
A.P甲>P乙>P丙 B．P甲P丙
19、（2013荆州）如图所示，电源电压不变，设灯泡灯丝的电阻不随温度变化。当开关S、S1、S2都闭合时，灯泡L正常发光，R1消耗的功率为16W；当开关S闭合及S1、S2断开时，灯泡L的功率为其额定功率的1/4 ，R2消耗的功率为1W。则下列说法中错误的是 ( )
A.RL=R1+R2 B.R1=R2 C.灯泡L的额定功率为8W D.电源电压为6V
20、 (2013长沙) 在如图的电路中，灯泡L上标有“6V 4W”的字样，当S、S1均闭合时，灯泡正常发光，电压表示数为12V；若再断开S1，灯泡的实际功率变为原来的1/4，则下列选项中正确的是 ( )
A．电路中电源电压为24V
B．电阻R1的阻值为27
C．断开S1后，电压表的示数变大
D．断开S1前后，电流表的示数之比为4:1
21、(2013镇江) 下列实验中没有采用控制变量法的是 ( )
A．探究影响液体内部压强的因素 B．探究动能大小与哪些因素有关
C．探究影响电流做功多少的因素 D．探究串联电路中的电流特点
22、(2013镇江) LED灯具有节能、环保特点．“220V 8.5W”LED灯泡和“220V 60W”白炽灯泡正常发光的亮度相当．与白炽灯泡相比，LED灯泡可以节能约为 ( )
A．14.2% B．85.8% C．16.5% D．83.5%
23、（2013淄博）如右图所示的电路中，电源电压保持不变，开关S闭合后，滑片P向右滑动时，（ ）
A.电流表示数变大，电压表示数变小，灯泡变暗
B.电流表示数变小，电压表示数变大，灯泡变亮
C.灯泡的实际功率减小
D.灯泡的实际功率增大
24、(2013佛山) 小明为了探究有关电路的知识，找来电器元件和导线完成以下几组实验，其中旧电池两端的电压恒为2.5V，小灯泡的额定电压为2.5V，则下列哪组实验探究目的不能实现（ ）
25、(2013常州) 将两根电阻丝R1、R2分别插入甲、乙两瓶等量煤油中，串联接入电路，R1∶R2=2∶5．通电一段时间后，R1、R2产生的热量之比为( ）
A．2∶5 B．5∶2 C．4∶25 D．25∶4
26、（2013乌鲁木齐）一台家庭用节能台灯，其灯泡亮度相当于40W的普通白炽灯的亮度。在相同的工作时间内，节能台灯消耗的电能为40W白炽灯消耗电能的1/6，则节能台灯的工作电流约为 （ ）
A．3mA B．30mA C．0.3A D．1.1A
27、(2013眉山）如图所示，小灯泡规格为“6V 3W” （灯丝电阻不变），闭合开关，当滑动变阻器的滑片P移至a端时，电流表示数为0.5A ；当滑片P移至b端时，电压表示数为3V。则（ ）
A．小灯泡灯丝电阻是6Ω
B．电源电压是12V
C．滑动变阻器最大阻值是20Ω
D．滑片P移至b端时，灯消耗的实际功率是0.75w
28、（2013自贡）如图甲所示的两个电流表均为学校实验室里常用的电流表（如图乙所示）．闭合开关后，两电流表的指针都正常偏转且偏转角度相同，此时灯L1和L2的所消耗的电功率P1和P2的比值为（　　）
A．4：1 B．1：4 C．5：1 D．1：5
29、（2013乐山） 如图所示,电源电压保持不变,电阻R1=R2=R3=10Ω。当S1、S2都断开时，电流表示数为1 A，则：（ ）
A. 电源电压为30 V
B. 当S1、S2都闭合时，电流表示数为2 A
C. 当闭合S1、断开S2时，R1的功率为10 W
D. 当S1、S2都闭合时，整个电路消耗的功率最大
30、（2013乐山） 下列关于如图所示实验的说法中错误的是：
A. 该实验研究的是电流的热效应
B. 实验中采用了控制变量法
C. 观察实验现象可知：在其它条件相同时，电阻越大产生的热量越少
D. 实验中是通过观察温度计示数的高低来判断电流通过导体时产生热量的多
31、（2013达州）有两个电路元件A和B,流过元件的电流与其两端电压的关系如图（甲）所示．把它们串联在电路中，如图（乙）所示．闭合开关S, 这时电流表的示数为0.4A,则电源电压和电路消耗的总功率分别是（ ）
A.4.5V 1.8W B. 2.5V 1.0W
C.4.5V 1.0 W D. 2.0V 0.8 W
32、（2013雅安）小勤在做“调节灯泡亮度” 的电学实验时, 电路如图11 所示。电源电压恒为4. 5V, 电压表量程“0 ～3V”, 滑动变阻器规格“50Ω 1A”, 灯泡L 标有“2. 5V 1. 25W” 字样( 忽略灯丝电阻变化) 。在不损坏电路元件的情况下, 下列判断正确的是（ ）
A. 灯泡两端的最大电压是1. 5V
B. 该电路中电流的最大功率是1. 25W
C. 电路中电流变化的范围是0. 3A ～0. 5A
D. 滑动变阻器阻值变化的范围是2. 5Ω～10Ω
二、填空题
1、(2013成都) 电饭煲、电水壶和电熨斗分别标有“220V 1000W”、 “220V 1800W”和“220V 500W”的字样，它们各自正常工作相同时间， （选填“电饭煲”、“电水壶”和“电熨斗”）产生的热量最多。标有“220V 1000W”的电饭煲正常工作0.2h，电流所做的功为 _____ kW·h。
2、(2013绵阳) 如图，A灯标有“4V，4W”字样，B灯标有“4V，2W”字样。闭合开关，从右向左缓慢滑动变阻器滑片，直到其中一盏灯恰好正常发光，此时电压表的示数是 V，A灯和B灯的总功率是 W。
3、 (2013南充) 已知R1：R2 =3：4，当电R1、R2串联在电路中时，R1、R2两端的电压之比U1：U2= ；当电阻R1、R2并联在电路中时，在相同的时间内电流通过R1、R2所产生的热量之比R1、R2= .
5、(2013泸州）冰箱是常用的家用电器，它有金属外壳，用三脚插头及其三孔插座将其外壳与_______相连(选填“火线”、“零线”、“地线”)以防触电；在只有冰箱压缩机工作的情况下，家里标有“2000r/kW·h”的电能表转盘在6min内转过20转，在这6min内冰箱消耗的电能_______kW·h，冰箱压缩机的电功率为_______W；用保鲜膜包裹要冷藏的食物以防“串味”，这主要是因为分子在__________________________。
6、(2013达州）小李家的电饭煲铭牌模糊不清，为了测其额定功率，他关掉家里其它用电器，让电饭煲正常工作1min，观察发现家里标有3000r／kW·h的电能表转盘转了50转，则电饭煲的额定功率是________W，如果在用电高峰时，电饭煲两端的实际电压是额定电压的90%，则电饭煲工作1小时消耗的电能是_________ kW·h.（设电阻丝电阻恒定）
7、（2013雅安）电动自行车已成为大众化的一种交通工具, 小乔对家里的电动自行车进行了测试, 他骑车在平直的路面上由静止开始运动, 获得如图15 所示的速度v 和牵引力F 随时间t 变化的关系图像。已知匀速行驶时, 电动机输入电压48V, 输入电流5A, 由图可知,7 ～12s电动自行车受到的摩擦力为_______N; 电动自行车匀速行驶时, 电能转化为机械能的效率为________% 。
8、（2013遂宁）小明观察家里的电饭锅铭牌：额定电压为220V，保温功率为20W，但加热功率已经磨损，电饭锅的工作原理如图所示，通过单刀双掷开关S调节加热和保温两种状态，R0为电热丝。他想利用家里的电能表测出它的加热功率，于是他关闭了家里所有其它用电器，只让电饭锅工作，观察了电能表，发现上面标有“3000R／kw·h”，请你帮助小明解决下列问题。
(1)电饭锅在加热状态时．开关S应与触点 连接；
(2)他发现正常加热了6min电饭锅就转为保温状态，在这6min内电能表转盘刚好转了300转，则该电饭锅的加热功率是 W；
(3)如果该电饭锅正常加热消耗了6.72×105J电能，这些能量如果全部被水吸收，能将
kg水在l标准大气压下由20℃加热至沸腾(水的比热容为4.2×103J／(kg·℃))；
(4)保温10min，电热丝R0产生的热量为 J 。
9、（2013眉山）一根阻值为100Ω的电阻丝，两端加上100V的电压时，通电1min所产生的热量为_________J，电阻丝消耗的电功率为_________W。
10、（2013德阳）两定值电阻RA和RB中的电流与其两端电压的关系如图所示，若将两电阻串联在电压为3V的电源两端，电路的总功率为_________W，通电一段时间后，RA和RB产生的热量之比是_________。
11、（2013德阳）如图所示，电源电压保持不变，R1︰R2=1︰4。只闭合S1时，电流表的示数为0.1A，R1消耗的功率为P1；只闭合S2时，R0消耗的功率为0.1W，R2消耗的功率为P2，且P1︰P2=1︰1。则R0先后两次消耗的功率之比为_________
12、(2013兰州) 2012年10月1日起，我国分阶段逐步禁止进口和销售普通照明白炽灯，并将在2018年淘汰白炽灯。节能灯比同光效的白炽灯节能60%~80%，且使用寿命长。一只标有“220V 60W”的白炽灯，正常发光时通过灯丝的电流大约为______A，1kW·h的电能，可供它正常发光______h；可供光效相同的“220V 15W”的节能灯正常发光______h。
13、（2013年新疆生产建设兵团）家庭电路中，导线相互连接处往往比别处更容易发热，这是因为导线连接处的 较大，导致 能转化为热能较多。
14、 55、(2013黑龙江龙东) 学校为班级新买的饮水机的电路图及铭牌如图所示，S是手动开关，S1是温控开关，当S闭合后，热水箱内的水温低于60℃时S1就自动闭合，水温高于90℃时 S1就自动断开，因此这台饮水机有“加热”和“保温”两档功率，在“加热”时，流过电阻R2的电流为_______A，R1的电阻值为_______。
15、(2013哈尔滨)如图电源电压恒定，闭合S0.当S闭合、甲乙两表为电压表时，两表示数之比U甲:U乙＝7:5；当S断开、甲乙两表为电流表时，两表示数之比I甲:I乙＝ ，此时R1、R2消耗的功率之比P1:P2＝ .
16、（2013齐齐哈尔）电子式电能表表盘上标有“3000imp/kW·h”的字样（imp表示电能表指示灯闪烁次数），将某用电器单独接在该电能表上，正常工作30min,电能表指示灯闪烁了300次，则该用电器在上述时间内消耗的电能是 kW·h，该用电器的功率是 W。
17、(2013绥化) 两个定值电阻R1和R2，已知R1=3R2。若将它们串联在电路中，保持电源电压不变，则 R1和R2两端的电压之比是 ；在相同时间内，电流通过R1和R2产生的热量之比是 。
18、(2013哈尔滨)电水壶烧水时，电热丝很热，连接它的导线却不怎么热，其原因是 .
19、(2013哈尔滨) 小明家电能表上个月底表盘数字是，这个月底表盘数字如图所示，可知他家本月用电 度，他只让某电水壶工作，发现在10分钟内该电能表转盘转过了600转，则该电水壶的实际功率为 W.
20、（2013荆门）某次雷电的电流是2×104A，电压约为1×108V，放电时间约为0.001s，这次雷电释放的能量是___________J，电功率约______________W.
21、（2013襄阳）小芳家夏天常用的“电热驱蚊器”是利用电流的_____效应工作的，发热元件是一个阻值为1000Ω的电阻，接在照明电路中通电100s产生的热量为________J。她家电能表铭牌上标有“220V 10(40)A 50HZ 2000r/kW h”，她用1kW的电磁炉（其它用电器都断开）6min烧开一壶水的过程中，电能表的转盘转 圈。
22、、（2013淮安） 如图所示电路，电源电压保持不变，闭合开关S，电压表V1的示数为3 V，电压表V2的示数为8V，则灯L1两端的电压为____V，灯L1与L2的电功率之比为______。
23、(2013江苏镇江）小华发现家中空调每制冷工作 10 分钟后，就转变成送风状态工作 5 分钟，再转变为制冷状态，如此反复．为了测量空调制冷时的电功率，他在空调插座处接入一个电能表用于测量空调消耗的电能．相关数据见表．空调送风10 分钟所消耗的电能为为 kW·h，30分钟内空调消耗的电能为 kW·h，空调制冷时的电功率为 kW．
24、（2013连云港）如图所示为某款电吹风的内部电路图，正常工作时电热丝的电阻R＝44Ω,通过其电流为5A。电动机工作时主要将电能转化为____能。若电吹风吹热风时的总功率为1200W，则吹冷风时的总功率为______W.
三、计算题
1、（2013南京）如图所示电路，电源电压不变，电灯L 标有“6V 1.2W“字样。当开关S1、S2均闭合时，电灯L 恰能正常发光，电流表示数为0.5A。则：
⑴ 电动机两端电压为 多少V，通过电动机的电流为多少 A。
⑵ 通电1min 电路消耗电能
2、(2013漳州) 据报道，青岛一个小伙子在自家居民楼顶上，自己设计、组装了一套微型太阳能发电站，板媒体称为“中国家庭光伏电站第一人”。
(1)该太阳能发电站发电时，将光能转化为______能，太阳能发电具有___________的优点；
(2)该太阳能发电站工作8h可发电10kW·h，则其功率是多少kW；
(3)10kW·h的电能，如果由热电转化效率为30％的热电厂来供电，需要完全燃烧煤多少 kg。(煤的热值q煤=3×107J/kg，1kW·h=3.6×106J)
某型号的泡茶壶
型号：JY---456
额定电压：220V 频率：50Hz
额定功率:1100W 容量：1L
3、(2013佛山)某型号的泡壶正常工作时的额定电流 A；泡茶壶有80%的电能被水吸收，壶中装满温度为20℃的水，在标准大气压下将水烧开需要电能 J，共需要 s。 （计算结果保留一位小数）
