11.5实验：练习使用多用电表
V
A

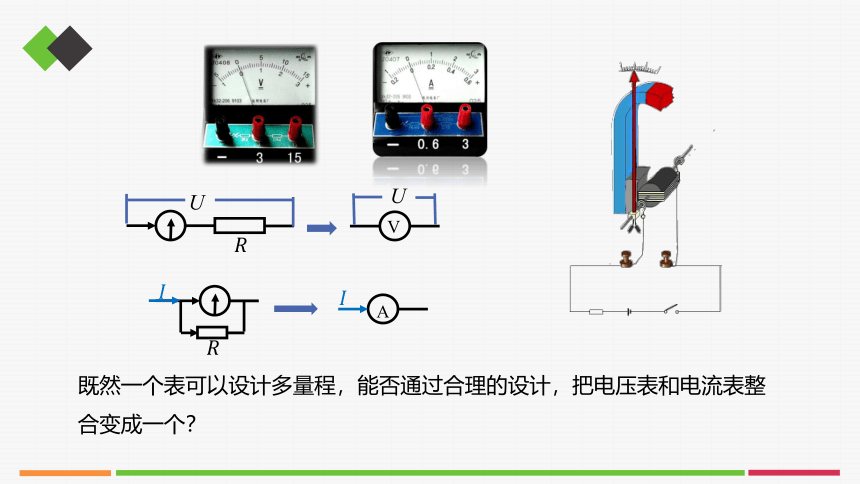

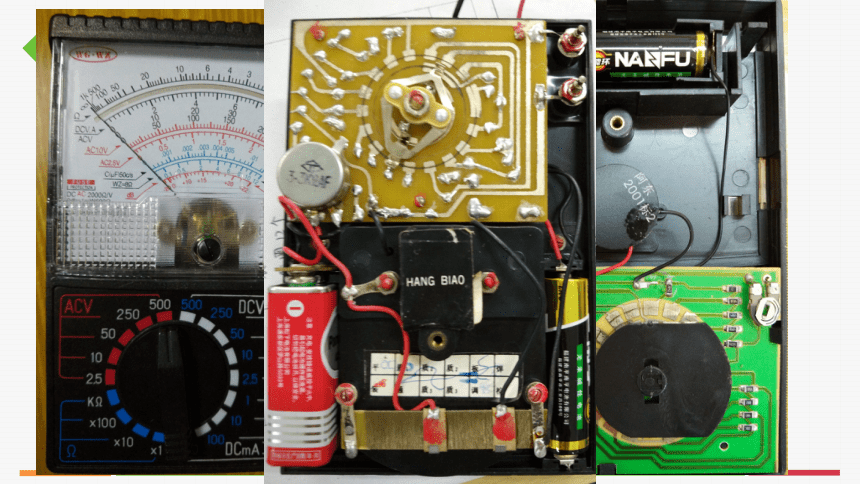

既然一个表可以设计多量程，能否通过合理的设计，把电压表和电流表整合变成一个？

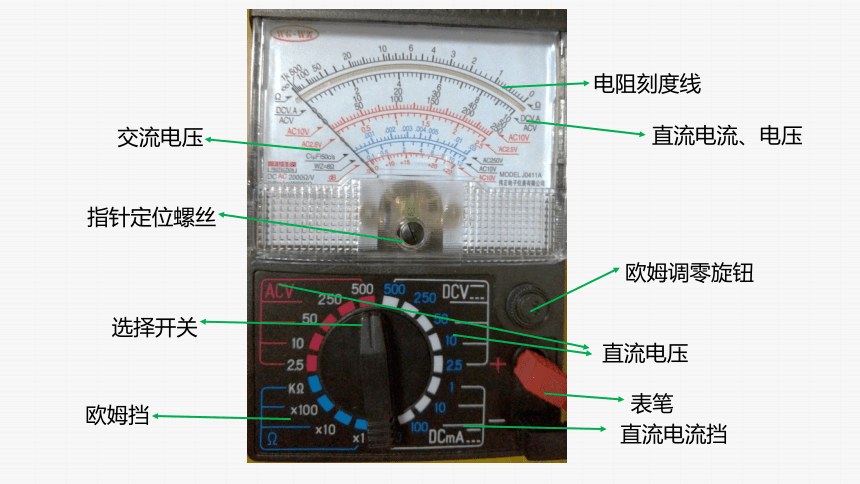

电阻刻度线
直流电流、电压
欧姆调零旋钮
直流电压
表笔
直流电流挡
交流电压
指针定位螺丝
欧姆挡
选择开关

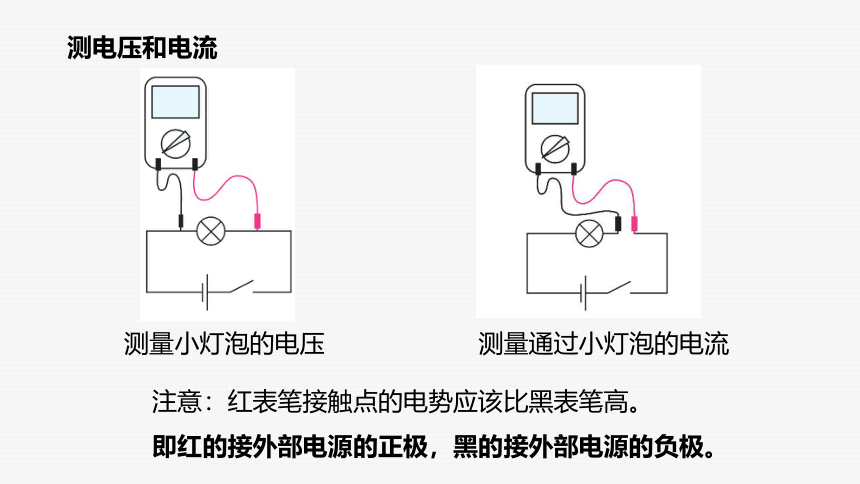

测电压和电流
测量小灯泡的电压
测量通过小灯泡的电流
注意：红表笔接触点的电势应该比黑表笔高。
即红的接外部电源的正极，黑的接外部电源的负极。
不同量程下的估读规则
量程 精确度 估读
250 V 5 V 本位
50 V 1 V 下一位
10 V 0.2 V 本位

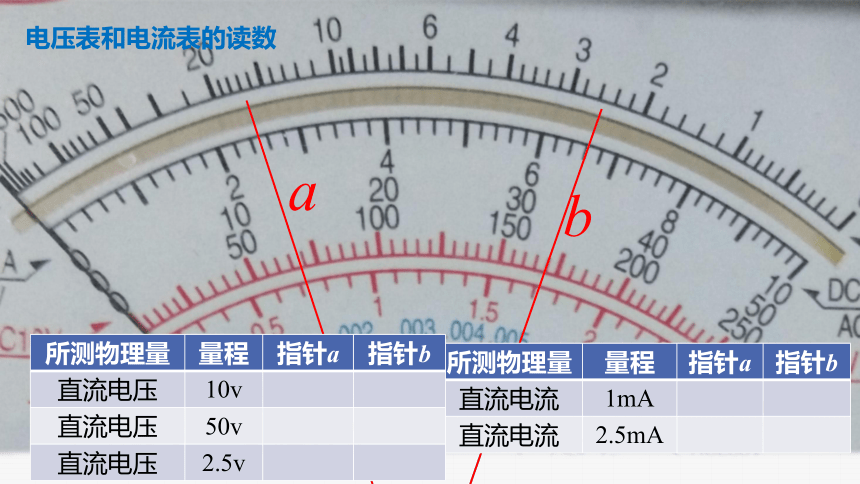

电压表和电流表的读数
所测物理量 量程 指针a 指针b
直流电流 1mA
直流电流 2.5mA
所测物理量 量程 指针a 指针b
直流电压 10v
直流电压 50v
直流电压 2.5v
机械调零：调节定位螺丝，使指针指到电流零刻度（左端）；
倍率选择：选择适当倍率，表针落在中间区域。也可以先用中等倍率，根据读数的大小选择合适的挡位再次测量，电阻值为读数乘倍率。
测量电阻时，指针偏角过小或偏角过大，该怎么重新选择倍率？
欧姆调零：选择合适的倍率档后，先两笔短接进行欧姆调零。
换倍率后，一定要重新进行电阻调零，然后再进行测量。
欧姆表使用
待测电阻要跟别的元件和电源断开，不能用手接触表笔的金属杆；
测量完毕，要把表笔从测试孔中拔出，选择开关应置于“OFF”挡或交流电压最高挡，如果长期不用多用电表，还应该把电池取出；
欧姆表使用
小明同学在“了更准确选取电压表和电流表的合适量程,决定先用多用电表测量电阻丝的阻值.
(1)在使用前发现电表指针位置如图所示,该同学应该调节　　　　(选填“①”或者“②”).
欧姆表的使用
(2)小明使用多用电表欧姆挡的“×10”倍率测量电阻,读数如图所示,为了更准确地进行测量,小明应该旋转开关至欧姆挡　　　　(选填“×100”或“×1”)倍率,两表笔短接并调节　　　　(选填“①”或“②”). 并使指针指向_____________零刻度。（选填“电阻” 或者“电流” ）
(3)按正确步骤测量时,指针指在如图所示位置,则阻值的测量值为　　　　Ω.
欧姆表的使用
多用电表测二极管的正反向电阻
二极管电阻的测量
二极管是一种半导体电子元件,电路元件符号如图所示.当给二极管加上一定的正向电压时,它的电阻值很小,就像一个接通的开关一样;
用多用电表欧姆挡(×100)测试三只二极管，其结果依次如图①②③所示，关于二极管的说法正确的是(　　)
A．①是完好的，且a端为正极 B．②是完好的，且a端为正极
C．②是完好的，且b端为正极 D．③是完好的，且b端为正极
课后反思
不同倍率测二极管的正向电阻，二极管电阻相差很大？
测电灯泡的电阻
多用电表测灯泡电阻和根据额定电压与功率算地电阻差距很大？
课后反思
测量某电阻时，手同时接触了两根笔的金属部分，则测量值比规范操作偏大还是偏小？
欧姆调零时，手同时接触了两根笔的金属部分，则对接下来的测量结果有何影响？
到底如何测电流？
选择开关和对应的表盘
AC：Alternating Current
DC：Direct Current
使用结束应该怎么做？
