2014中考物理总复习之基础知识复习：电与磁（无答案）

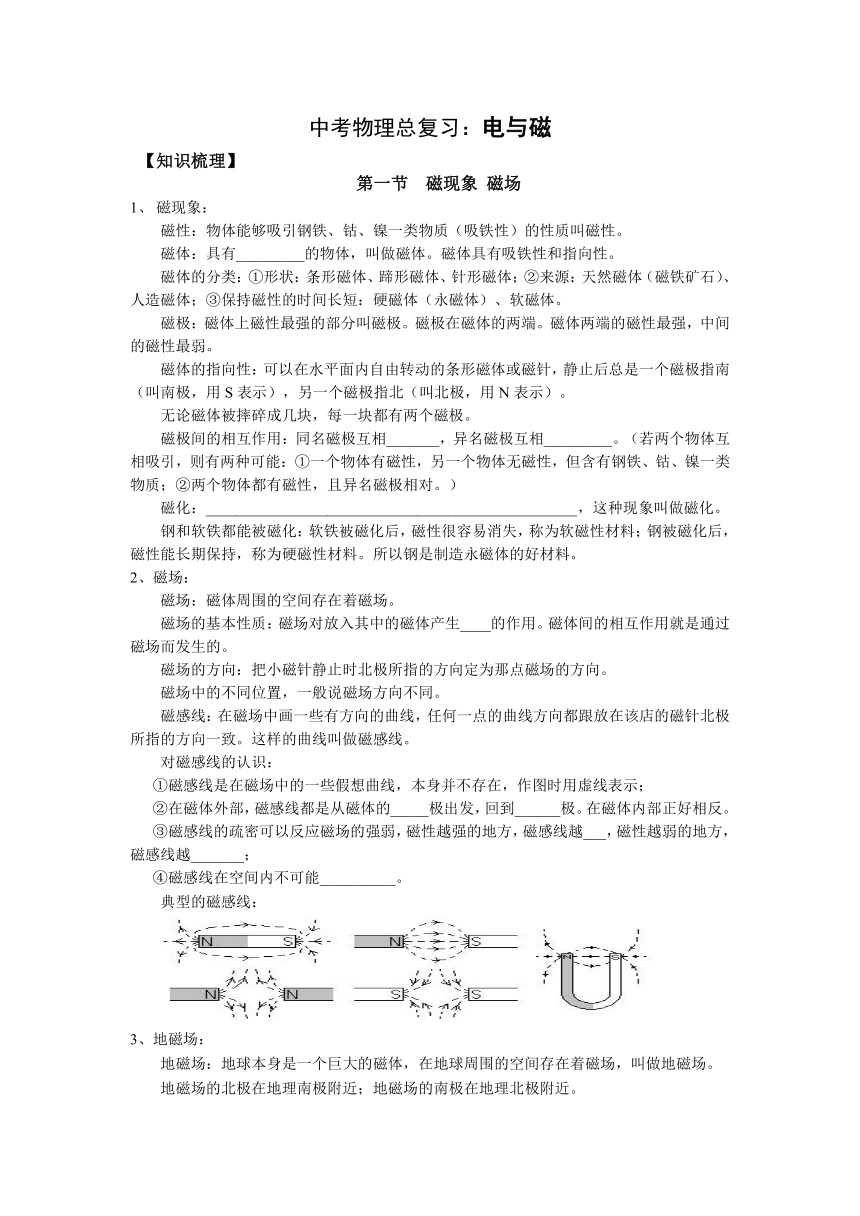

中考物理总复习：电与磁
【知识梳理】
第一节 磁现象 磁场
磁现象：
磁性：物体能够吸引钢铁、钴、镍一类物质（吸铁性）的性质叫磁性。
磁体：具有_________的物体，叫做磁体。磁体具有吸铁性和指向性。
磁体的分类：①形状：条形磁体、蹄形磁体、针形磁体；②来源：天然磁体（磁铁矿石）、人造磁体；③保持磁性的时间长短：硬磁体（永磁体）、软磁体。
磁极：磁体上磁性最强的部分叫磁极。磁极在磁体的两端。磁体两端的磁性最强，中间的磁性最弱。
磁体的指向性：可以在水平面内自由转动的条形磁体或磁针，静止后总是一个磁极指南（叫南极，用S表示），另一个磁极指北（叫北极，用N表示）。
无论磁体被摔碎成几块，每一块都有两个磁极。
磁极间的相互作用：同名磁极互相_______，异名磁极互相_________。（若两个物体互相吸引，则有两种可能：①一个物体有磁性，另一个物体无磁性，但含有钢铁、钴、镍一类物质；②两个物体都有磁性，且异名磁极相对。）
磁化：_________________________________________________，这种现象叫做磁化。
钢和软铁都能被磁化：软铁被磁化后，磁性很容易消失，称为软磁性材料；钢被磁化后，磁性能长期保持，称为硬磁性材料。所以钢是制造永磁体的好材料。
2、磁场：
磁场：磁体周围的空间存在着磁场。
磁场的基本性质：磁场对放入其中的磁体产生____的作用。磁体间的相互作用就是通过磁场而发生的。
磁场的方向：把小磁针静止时北极所指的方向定为那点磁场的方向。
磁场中的不同位置，一般说磁场方向不同。
磁感线：在磁场中画一些有方向的曲线，任何一点的曲线方向都跟放在该店的磁针北极所指的方向一致。这样的曲线叫做磁感线。
对磁感线的认识：
①磁感线是在磁场中的一些假想曲线，本身并不存在，作图时用虚线表示；
②在磁体外部，磁感线都是从磁体的_____极出发，回到______极。在磁体内部正好相反。
③磁感线的疏密可以反应磁场的强弱，磁性越强的地方，磁感线越___，磁性越弱的地方，磁感线越_______；
④磁感线在空间内不可能__________。
典型的磁感线：
3、地磁场：
地磁场：地球本身是一个巨大的磁体，在地球周围的空间存在着磁场，叫做地磁场。
地磁场的北极在地理南极附近；地磁场的南极在地理北极附近。

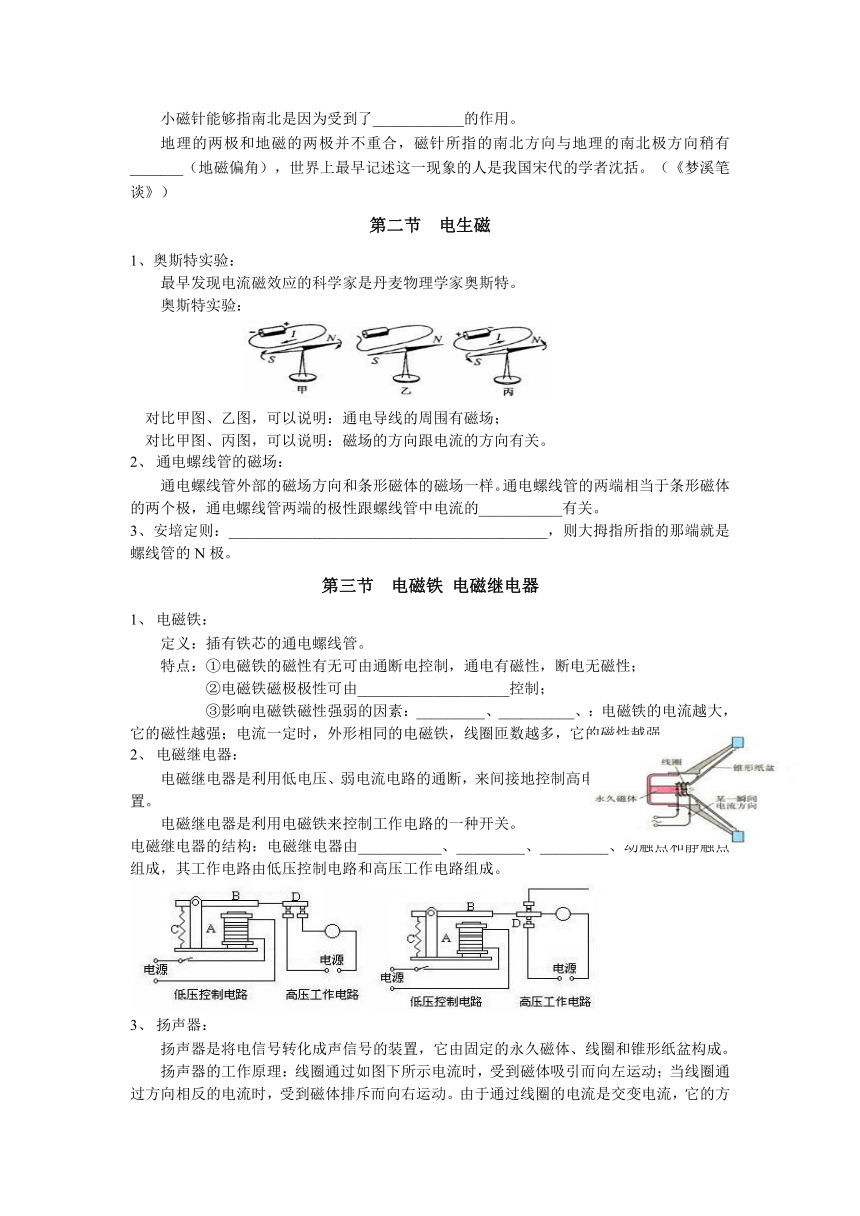

小磁针能够指南北是因为受到了____________的作用。
地理的两极和地磁的两极并不重合，磁针所指的南北方向与地理的南北极方向稍有_______（地磁偏角），世界上最早记述这一现象的人是我国宋代的学者沈括。（《梦溪笔谈》）
第二节 电生磁
1、奥斯特实验：
最早发现电流磁效应的科学家是丹麦物理学家奥斯特。
奥斯特实验：
对比甲图、乙图，可以说明：通电导线的周围有磁场；
对比甲图、丙图，可以说明：磁场的方向跟电流的方向有关。
通电螺线管的磁场：
通电螺线管外部的磁场方向和条形磁体的磁场一样。通电螺线管的两端相当于条形磁体的两个极，通电螺线管两端的极性跟螺线管中电流的___________有关。
3、安培定则：__________________________________________，则大拇指所指的那端就是螺线管的N极。
第三节 电磁铁 电磁继电器
电磁铁：
定义：插有铁芯的通电螺线管。
特点：①电磁铁的磁性有无可由通断电控制，通电有磁性，断电无磁性；
②电磁铁磁极极性可由____________________控制；
③影响电磁铁磁性强弱的因素：_________、__________、：电磁铁的电流越大，它的磁性越强；电流一定时，外形相同的电磁铁，线圈匝数越多，它的磁性越强。
电磁继电器：
电磁继电器是利用低电压、弱电流电路的通断，来间接地控制高电压、强电流电路的装置。
电磁继电器是利用电磁铁来控制工作电路的一种开关。
电磁继电器的结构：电磁继电器由___________、_________、_________、动触点和静触点组成，其工作电路由低压控制电路和高压工作电路组成。
扬声器：
扬声器是将电信号转化成声信号的装置，它由固定的永久磁体、线圈和锥形纸盆构成。
扬声器的工作原理：线圈通过如图下所示电流时，受到磁体吸引而向左运动；当线圈通过方向相反的电流时，受到磁体排斥而向右运动。由于通过线圈的电流是交变电流，它的方向不断变化，线圈就不断地来回振动，带动纸盆也来回振动，于是扬声器就发出了声音。
第四节 电动机
磁场对通电导线的作用：
通电导体在磁场里受到力的作用。力的方向跟磁感线方向_______，跟电流方向__________；
通电导体在磁场里受力的方向，跟______________和_____________有关。（当电流方向或磁感线方向两者中的一个发生改变时，力的方向也随之改变；当电流方向和磁感线方向两者同时都发生改变时，力的方向不变。）
当通电导线与磁感线垂直时，磁场对通电导线的力_________；当通电导线与磁感线平行时，磁场对通电导线没有力的作用。
电动机：
电动机是根据通电线圈在磁场中因受力而发生转动的原理制成的，是将电能转化为机械能的装置。
电动机是由_________和__________两部分组成的。
换向器的作用是每当线圈刚转过平衡位置时，能自动改变线圈中电流的方向，使线圈连续转动。
改变电动机转动方向的方法：改变______________（交换电压接线）或________________（对调磁极）。
提高电动机转速的方法：______________、_______________、增大电流。
第五节 磁生电
电磁感应现象：
英国物理学家法拉第发现了电磁感应现象。
内容：_____________________________________，这种现象叫做电磁感应，产生的电流叫做感应电流。
导体中感应电流的方向，跟导体的____________和______________有关。（当导体运动方向或磁感线方向两者中的一个发生改变时，感应电流的方向也随之改变；当导体运动方向和磁感线方向两者同时都发生改变时，力的方向不变。）
2、发电机：发电机是根据__________________制成的，是将_____________转化为___________的装置。
发电机是由____________和______________两部分组成的。
从电池得到的_________________不变，通常叫做直流电。（DC）
电流方向周期性变化的电流叫做交变电流，简称交流电。（AC）
在交变电流中，电流在每秒内周期性变化的次数叫做频率，频率的单位是赫兹，简称赫，符号为Hz。
我国供生产和生活用的交流电，电压是220V，频率是50Hz，周期是0.02s，即1s内有50个周期，交流电的方向每周期改变2次，所以50Hz的交流电电流方向1s内改变100次。
【中考练兵】
一、选择题
1.（2013 黑龙江）下列各图中能反映发电机原理的是（　　）
　 A． B． C． D．

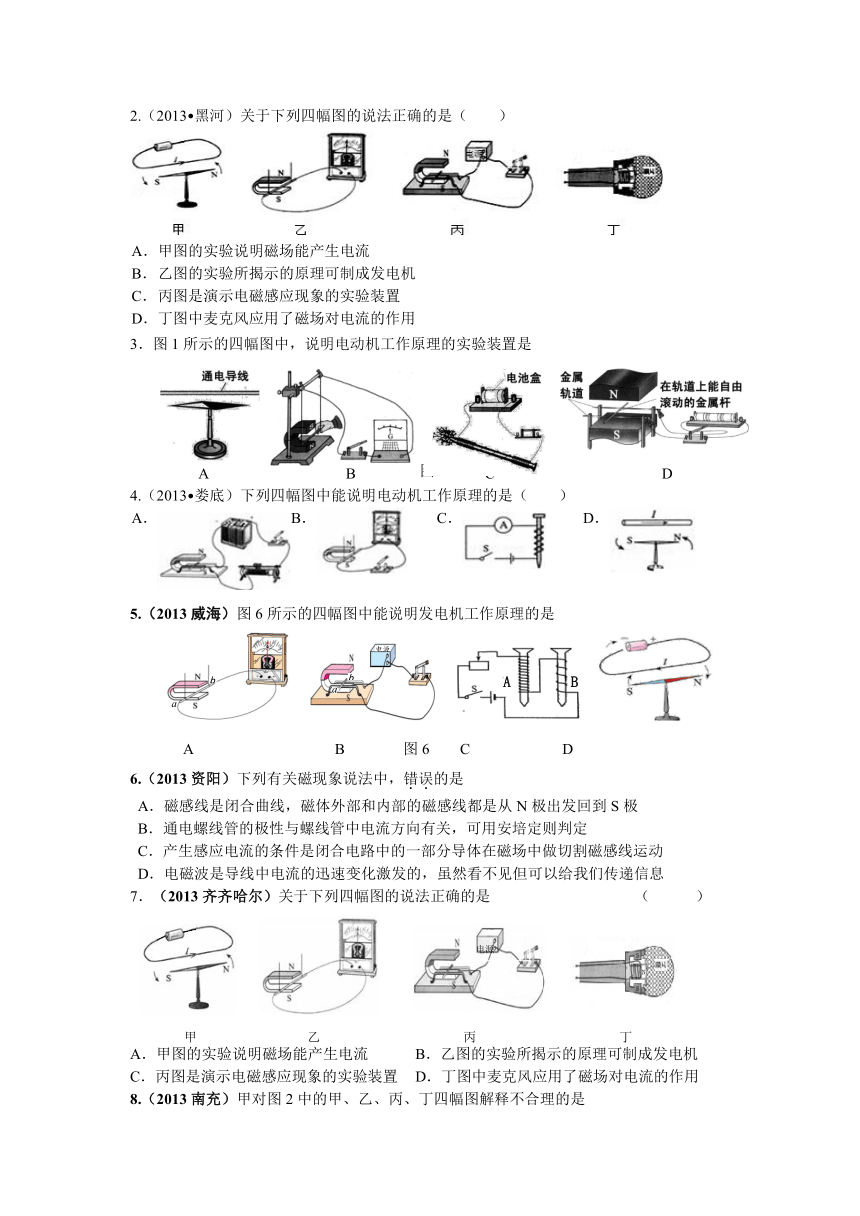

2.（2013 黑河）关于下列四幅图的说法正确的是（　　）
　 A． 甲图的实验说明磁场能产生电流
　 B． 乙图的实验所揭示的原理可制成发电机
　 C． 丙图是演示电磁感应现象的实验装置
　 D． 丁图中麦克风应用了磁场对电流的作用
3．图1所示的四幅图中，说明电动机工作原理的实验装置是
A B C D
4.（2013 娄底）下列四幅图中能说明电动机工作原理的是（　　）
　 A． B． C． D．
5.（2013威海）图6所示的四幅图中能说明发电机工作原理的是
A B 图6 C D
6.（2013资阳）下列有关磁现象说法中，错误的是
A．磁感线是闭合曲线，磁体外部和内部的磁感线都是从N极出发回到S极
B．通电螺线管的极性与螺线管中电流方向有关，可用安培定则判定
C．产生感应电流的条件是闭合电路中的一部分导体在磁场中做切割磁感线运动
D．电磁波是导线中电流的迅速变化激发的，虽然看不见但可以给我们传递信息
7．（2013齐齐哈尔）关于下列四幅图的说法正确的是 （ ）
A．甲图的实验说明磁场能产生电流 B．乙图的实验所揭示的原理可制成发电机
C．丙图是演示电磁感应现象的实验装置 D．丁图中麦克风应用了磁场对电流的作用
8.（2013南充）甲对图2中的甲、乙、丙、丁四幅图解释不合理的是
A.甲图说明通电导线周围存在磁场 B．乙图中当温度超过某一温度时，报警器自动报酱
C.丙图是发电机的工作原理。 D，丁图中的麦克风应用了电磁感应现象
9（2013湛江）如图4所示的四个情景中，属于电磁感应现象的是（ ）
10.（2013武汉）14.如图所示，在探究“什么情况下磁可以生电”的实验中，保持磁体不动，若导线ab水平向右运动，则灵敏电流计指针向左偏转。下列说法正确的是 （ ）
A.若导线ab水平向左运动，则灵敏电流计指针向右偏转
B.若导线ab竖直向上运动，则灵敏电流计指针向左偏转
C.若导线ab竖直向下运动，则灵敏电流计指针向左偏转
D.若导线ab斜向上运动，则灵敏电流计指针不会偏转
11.（2013庆阳）如图所示为条形磁铁和电磁铁，虚线表示磁感线，则甲、乙、丙、丁的极性依次是（　　）
A．S、N、S、S
B．N、N、S、N
C．S、S、N、N
D．N、S、N、N
12.（2013雅安） 关于磁体、磁场和磁感线, 以下说法中正确的是（　　）
A. 铜、铁和铝都能够被磁体所吸引
B. 磁感线是磁场中真实存在的曲线
C. 磁体之间的相互作用都是通过磁场发生的
D. 物理学中把小磁针静止时S 极所指的方向规定为该点磁场的方向
13.（2013雅安） 同学们做实验的装置如图4 所示, 闭合开关, 先将
导体ab 水平用力向右移动, 导体cd 也随之运动起来, 则在以上的实验中下列说法正确的是（　　）
A. 实验装置中的甲装置运用的原理是电磁感应现象
B. 实验装置中的甲装置把电能转化为机械能
C. 实验装置中的乙装置产生的现象在生活中的应用是发电机
D. 若将导体ab 水平用力向左移动, 导体cd 的运动方向不变
14.(2013年中考呼和浩特)电磁感应现象的发现，进一步揭示了电和磁之间的联系，由此发明了发电机，使人类大规模用电成为可能，开辟了电气化时代。发现这一现象的科学家是 （　　）
A．麦克斯韦 B．安培 C．法拉第 D．奥斯特
15.（2013山西中考物理）与图5中动圈式话筒工作原理相同的是（　　）
16.（黄石市2013年）每一次物理学上的重大发现都会促进人类社会的进步，下列关于物理学史的描述符合事实的是 （　　）
A．牛顿发现了单摆原理 B．汤姆孙发现了电子　
C．奥斯特发现了电磁感应现象 D．法拉第发现了电流的磁效应
17.（2013年丽水卷）如图甲所示是一手压电筒，按压手柄，塑料齿轮带动线圈内磁性飞轮高速旋转，使灯泡发光。图乙四个实验中与手压电筒产生电流的工作原理相同的是
二、填空题
1．（2013 永州）闭合开关S后，小磁针静止时北极的指向如图所示，则螺线管左端是　极（选填“N”或“S”），电源左端是　　极（选填“正”或“负”）．
2.（2013 黑龙江）小红在码头附近游玩时看到正在工作的电磁起重机如图所示，他的主要部件是电磁铁，与永磁体相比，它的优点是：　 （写出一条）．你知道电磁铁还有那些应用，请举出一例：　 　．
3.（2013内江）发电机线圈中产生的感应电流的大小和方向都随时间作周期性的变化，这种电流叫做
__ ___，在我国这种电流的频率为___ _Hz．
4.（2013雅安）如图14 所示, 在电磁铁的正上方用弹簧挂一条形磁铁。当开关闭合后, 条形磁铁与电磁铁的相互作用为_____( 填“吸引”或“排斥”) 。当滑片P 从b 端到a 端的滑动过程中, 弹簧的长度会变____( 填“长” 或“短”)
5.（2013 新疆维吾尔）如上图甲所示是一种动圈式话筒，当你对着话筒说话时，声音使与膜片相连的线圈振动，线圈在磁场中振动能产生随声音变化而变化的 ，这是 现象。
6.（2013年临沂市）如图6所示，当闭合开关.让导体在磁场中做切割磁感线运动时，电流表指针会发生偏转。说明电路中有电流产生。这个实验电路中.导体相当于　　　　，此过程中能量的转化情况是　　　　　　　。
三、作图、实验探究题
1.（乐山市2013年）如图是利用太阳能给LED路灯供电的自动控制电路的原理示意图。其中，R是光敏电阻，光敏电阻的阻值R随光照度的增强而减小。白天，通过太阳能电池板与蓄电池回路将太阳能转化为化学能储存在大容量蓄电池内。傍晚，当光照度小于一定值时，通过蓄电池与LED回路，路灯开始工作。
请用笔画线将电路原理图连接完整，使工作电路能正常工作(与触点的接线只能接在静触点上，图中已给出静触点D、E、F、G的四根引线；连线不能交叉)
2.（2013年福州）小波小组在探究“通电螺线管的外部磁场”实验中，设计了如图27所示电路。实验时，
(1)可通过观察__________________判断通电螺线管的磁极。
(2)如图28所示是通电螺线管周网的有机玻璃板上的小磁针分布状态，观察可知通电螺线管的外部磁场与_________的磁场相似。
(3)小波猜想通电螺线管磁场强弱可能与线圈匝数和电流大小都有关。实验中，他将开关S从l换到2上时，调节变阻器的滑片P，再次观察电流表示数及吸引的回形针数目，此时调节滑动变阻器是为了___________________________，来研究___________________________的关系。
3.（2013 枣庄）如图是“探究导体在磁场中运动时产生感应电流的条件”的实验装置，闭合开关后，铜棒AB、电流表、开关组成闭合电路．小明将实验中观察到的现象记录在下表中．
次数 开关 磁场方向 导体AB的运动方向 电流表指针的偏转方向
1 断开 上N下S 向右运动 不偏转
2 断开 上N下S 向左运动 不偏转
3 闭合 上N下S 向右运动 向左偏转
4 闭合 上N下S 向左运动 向右偏转
5 闭合 上N下S 向上运动 不偏转
6 闭合 上S下N 向下运动 不偏转
7 闭合 上S下N 向右运动 向右偏转
8 闭合 上S下N 向左运动 向左偏转
（1）通过比较实验次数3和4（或7和8）可知：在磁场方向一定时，感应电流的方向与　 　有关．
（2）通过比较实验次数3和7（或4和8）可知：在导体切割磁感线运动方向不变时，感应电流的方向与
　 　有关．
（3）小明通过以上实验分析得出：闭合电路中的一部分导体在磁场里做　 　时，导体中就会产生感应电流．
