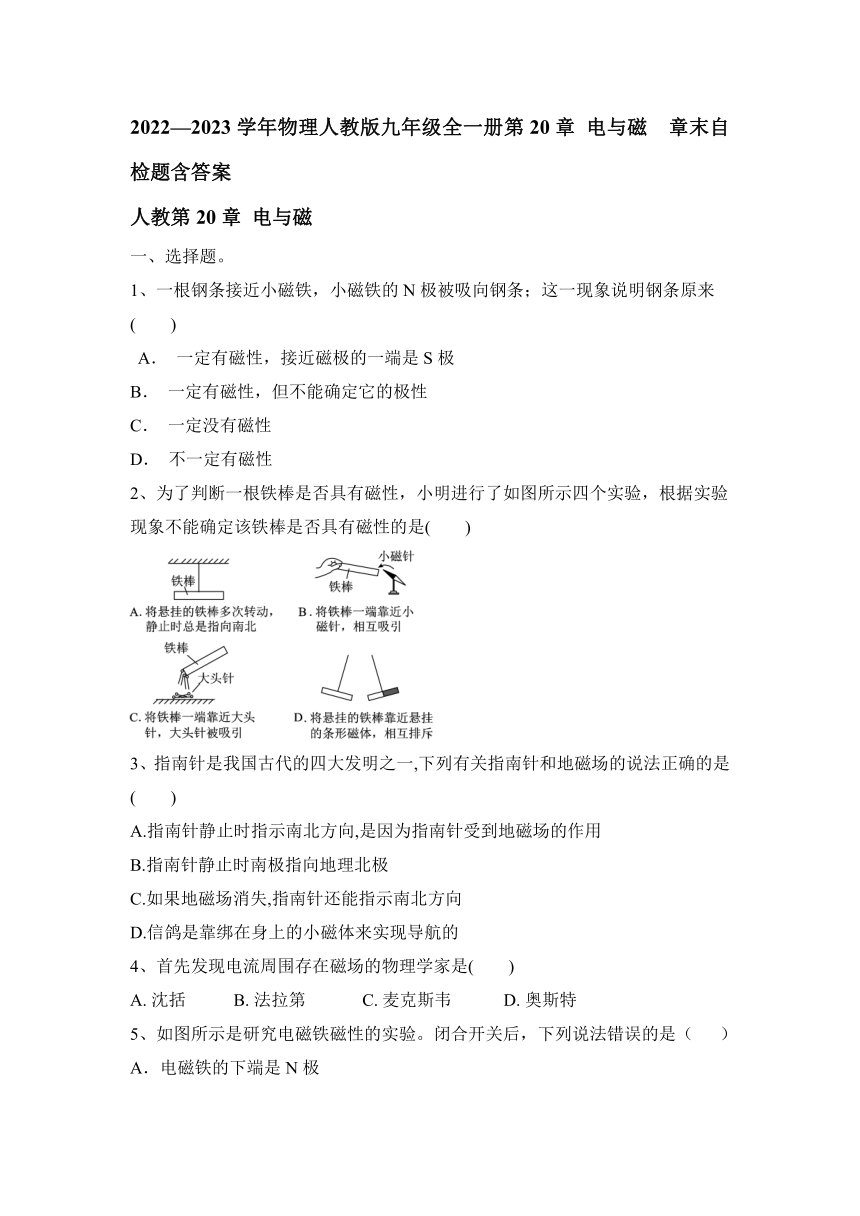

2022—2023学年物理人教版九年级全一册第20章 电与磁 章末自检题 含答案

2022—2023学年物理人教版九年级全一册第20章 电与磁 章末自检题含答案
人教第20章 电与磁
一、选择题。
1、一根钢条接近小磁铁，小磁铁的N极被吸向钢条；这一现象说明钢条原来(　　)
A． 一定有磁性，接近磁极的一端是S极
B． 一定有磁性，但不能确定它的极性
C． 一定没有磁性
D． 不一定有磁性
2、为了判断一根铁棒是否具有磁性，小明进行了如图所示四个实验，根据实验现象不能确定该铁棒是否具有磁性的是(　　)
3、指南针是我国古代的四大发明之一,下列有关指南针和地磁场的说法正确的是(　　)
A.指南针静止时指示南北方向,是因为指南针受到地磁场的作用
B.指南针静止时南极指向地理北极
C.如果地磁场消失,指南针还能指示南北方向
D.信鸽是靠绑在身上的小磁体来实现导航的
4、首先发现电流周围存在磁场的物理学家是( )
A. 沈括 B. 法拉第 C. 麦克斯韦 D. 奥斯特
5、如图所示是研究电磁铁磁性的实验。闭合开关后，下列说法错误的是（ ）

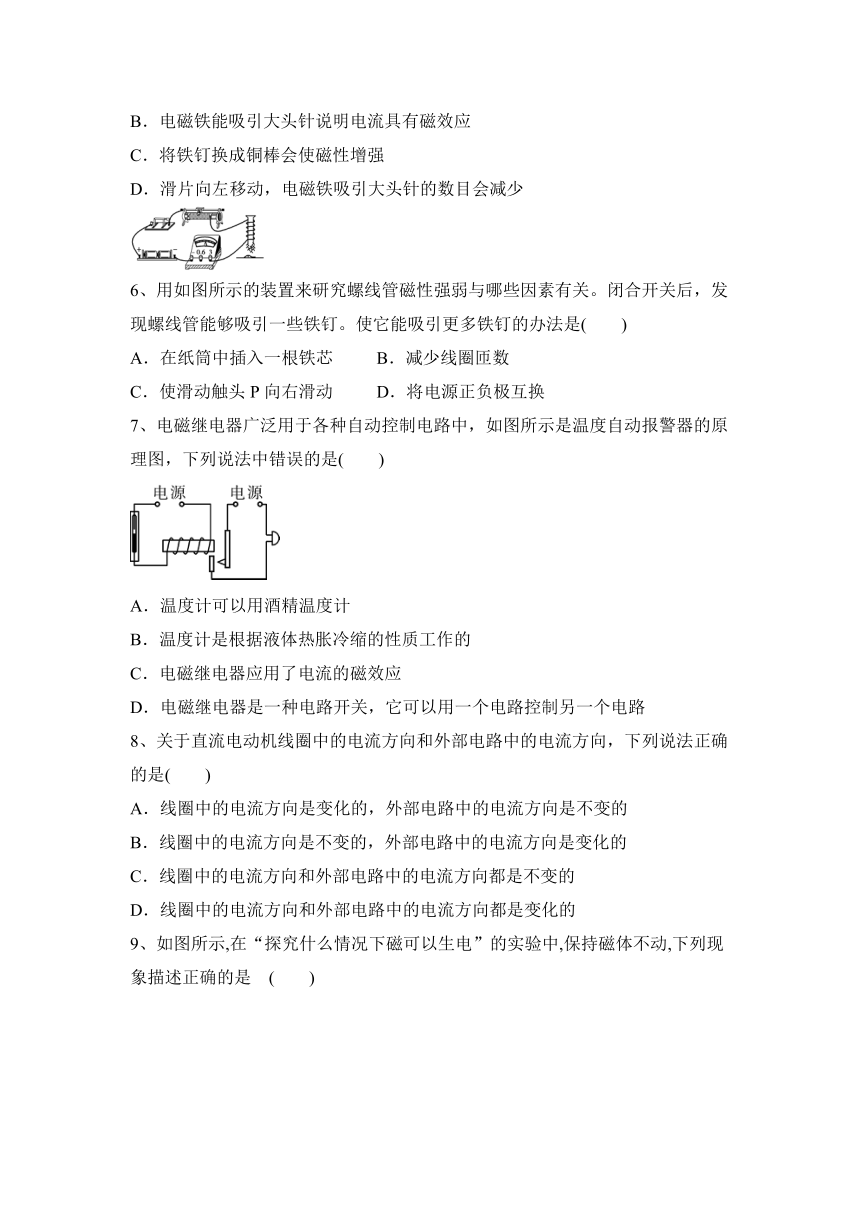

A．电磁铁的下端是N极
B．电磁铁能吸引大头针说明电流具有磁效应
C．将铁钉换成铜棒会使磁性增强
D．滑片向左移动，电磁铁吸引大头针的数目会减少
6、用如图所示的装置来研究螺线管磁性强弱与哪些因素有关。闭合开关后，发现螺线管能够吸引一些铁钉。使它能吸引更多铁钉的办法是(　　)　
A．在纸筒中插入一根铁芯 B．减少线圈匝数
C．使滑动触头P向右滑动 D．将电源正负极互换
7、电磁继电器广泛用于各种自动控制电路中，如图所示是温度自动报警器的原理图，下列说法中错误的是(　　)
A．温度计可以用酒精温度计
B．温度计是根据液体热胀冷缩的性质工作的
C．电磁继电器应用了电流的磁效应
D．电磁继电器是一种电路开关，它可以用一个电路控制另一个电路
8、关于直流电动机线圈中的电流方向和外部电路中的电流方向，下列说法正确的是(　　)
A．线圈中的电流方向是变化的，外部电路中的电流方向是不变的
B．线圈中的电流方向是不变的，外部电路中的电流方向是变化的
C．线圈中的电流方向和外部电路中的电流方向都是不变的
D．线圈中的电流方向和外部电路中的电流方向都是变化的

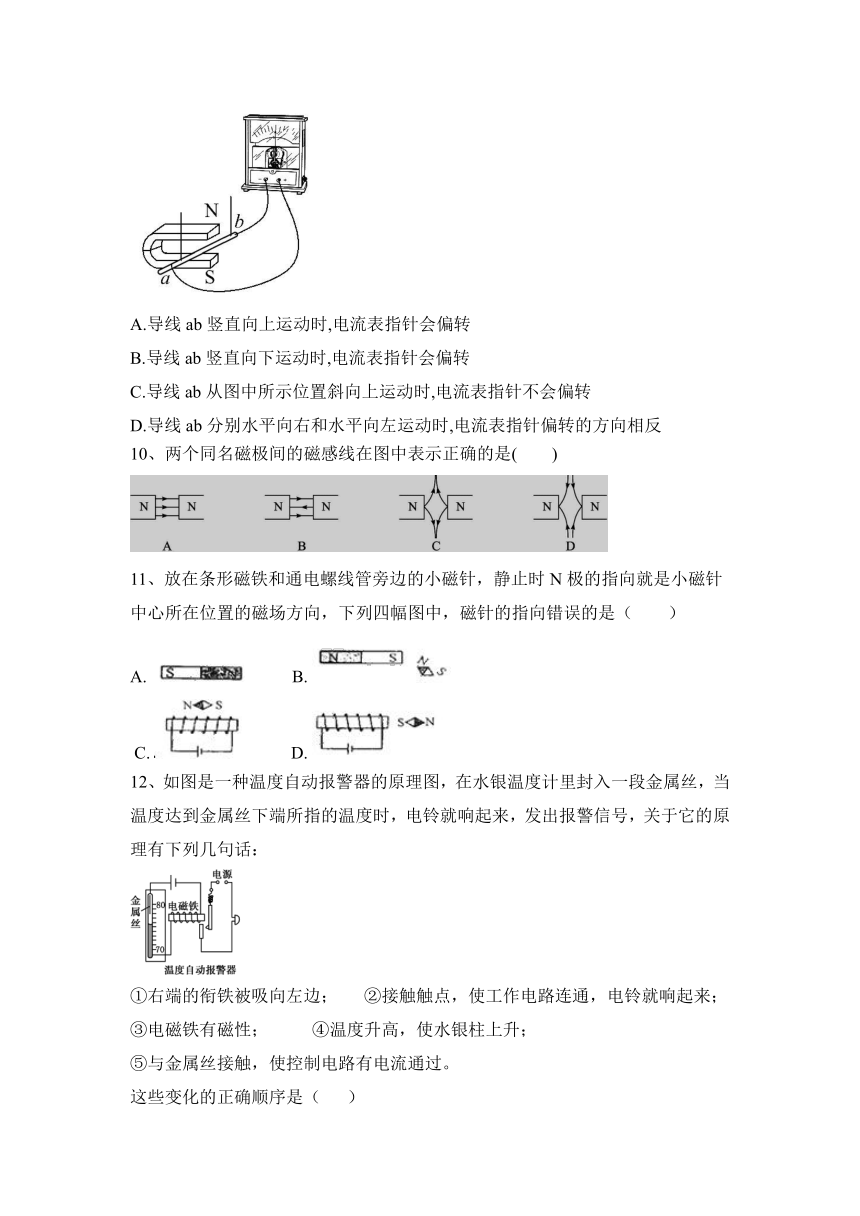

9、如图所示,在“探究什么情况下磁可以生电”的实验中,保持磁体不动,下列现象描述正确的是　(　　)
A.导线ab竖直向上运动时,电流表指针会偏转
B.导线ab竖直向下运动时,电流表指针会偏转
C.导线ab从图中所示位置斜向上运动时,电流表指针不会偏转
D.导线ab分别水平向右和水平向左运动时,电流表指针偏转的方向相反
10、两个同名磁极间的磁感线在图中表示正确的是( )
11、放在条形磁铁和通电螺线管旁边的小磁针，静止时N极的指向就是小磁针中心所在位置的磁场方向，下列四幅图中，磁针的指向错误的是（　　）
A. B.
C. D.
12、如图是一种温度自动报警器的原理图，在水银温度计里封入一段金属丝，当温度达到金属丝下端所指的温度时，电铃就响起来，发出报警信号，关于它的原理有下列几句话：
①右端的衔铁被吸向左边； ②接触触点，使工作电路连通，电铃就响起来；
③电磁铁有磁性； ④温度升高，使水银柱上升；
⑤与金属丝接触，使控制电路有电流通过。
这些变化的正确顺序是（ ）
A．④①③⑤② B．③④①⑤②
C．⑤③④①② D．④⑤③①②

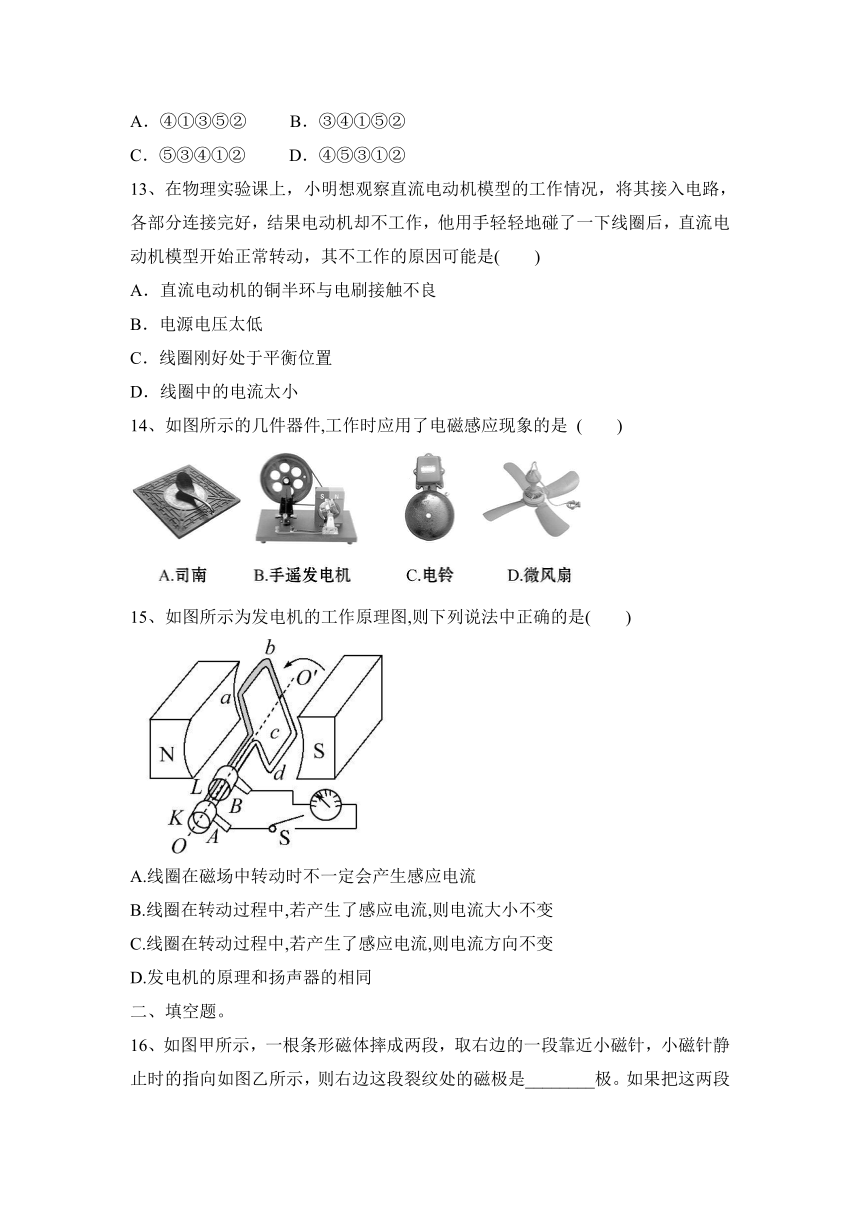

13、在物理实验课上，小明想观察直流电动机模型的工作情况，将其接入电路，各部分连接完好，结果电动机却不工作，他用手轻轻地碰了一下线圈后，直流电动机模型开始正常转动，其不工作的原因可能是(　　)
A．直流电动机的铜半环与电刷接触不良
B．电源电压太低
C．线圈刚好处于平衡位置
D．线圈中的电流太小
14、如图所示的几件器件,工作时应用了电磁感应现象的是 (　　)
15、如图所示为发电机的工作原理图,则下列说法中正确的是(　　)
A.线圈在磁场中转动时不一定会产生感应电流
B.线圈在转动过程中,若产生了感应电流,则电流大小不变
C.线圈在转动过程中,若产生了感应电流,则电流方向不变
D.发电机的原理和扬声器的相同
二、填空题。

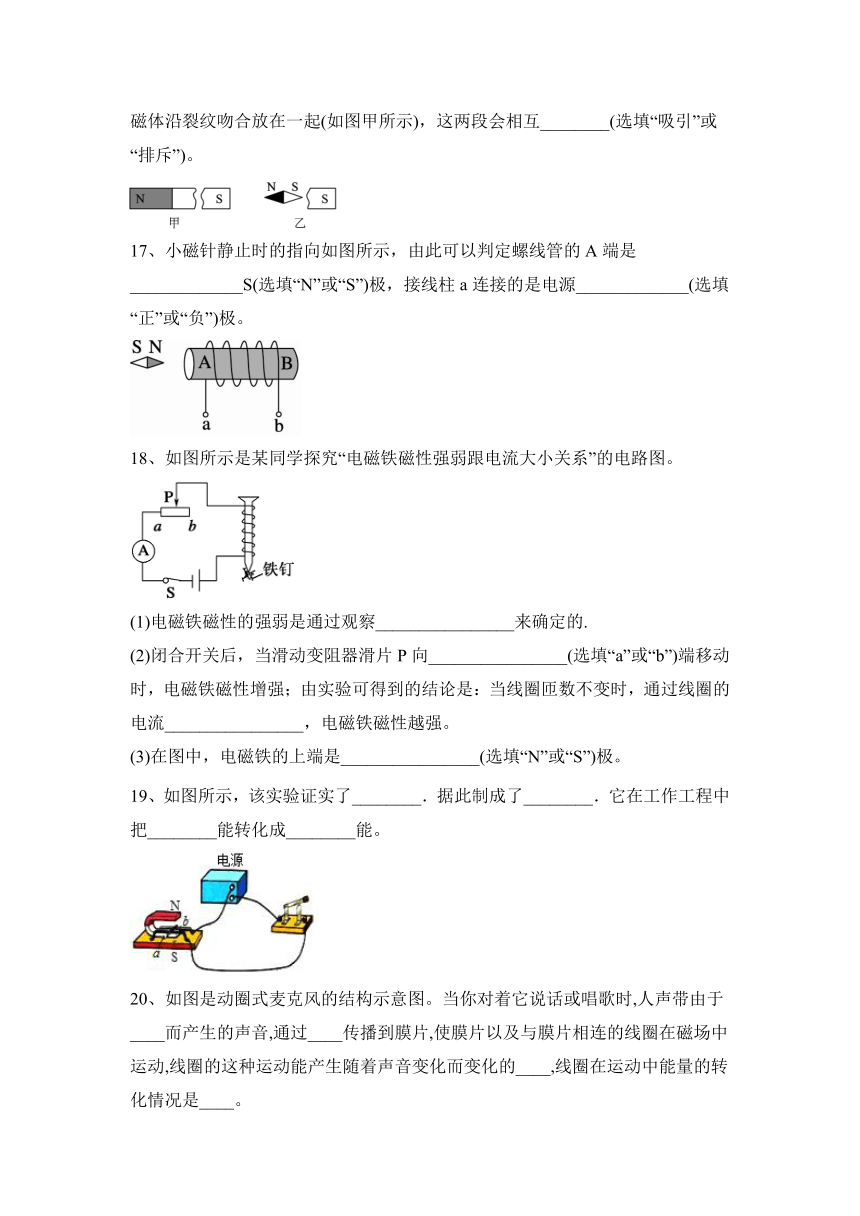

16、如图甲所示，一根条形磁体摔成两段，取右边的一段靠近小磁针，小磁针静止时的指向如图乙所示，则右边这段裂纹处的磁极是________极。如果把这两段磁体沿裂纹吻合放在一起(如图甲所示)，这两段会相互________(选填“吸引”或“排斥”)。
17、小磁针静止时的指向如图所示，由此可以判定螺线管的A端是_____________S(选填“N”或“S”)极，接线柱a连接的是电源_____________(选填“正”或“负”)极。
18、如图所示是某同学探究“电磁铁磁性强弱跟电流大小关系”的电路图。
(1)电磁铁磁性的强弱是通过观察________________来确定的.
(2)闭合开关后，当滑动变阻器滑片P向________________(选填“a”或“b”)端移动时，电磁铁磁性增强；由实验可得到的结论是：当线圈匝数不变时，通过线圈的电流________________，电磁铁磁性越强。
(3)在图中，电磁铁的上端是________________(选填“N”或“S”)极。
19、如图所示，该实验证实了________．据此制成了________．它在工作工程中把________能转化成________能。

20、如图是动圈式麦克风的结构示意图。当你对着它说话或唱歌时,人声带由于____而产生的声音,通过____传播到膜片,使膜片以及与膜片相连的线圈在磁场中运动,线圈的这种运动能产生随着声音变化而变化的____,线圈在运动中能量的转化情况是____。
21、如图所示的是悬浮地球仪，球体和底座都是用磁性材料制成的，它能够悬浮于空中静止或旋转。地球仪能悬浮在空中静止，是利用了同名磁极相互_____的原理，此时它受到的磁极间的斥力和_____力是一对平衡力。
22、1820年4月的一天，物理学家________无意中让通电导线靠近小磁针，发现小磁针偏转。他非常兴奋，紧紧抓住这个现象，接连三个月做了60多个实验证明电流的确能产生磁场，这种现象称为_____。
23、电磁继电器是利用电磁铁控制电路通断的开关。它的工作原理是：通过直接控制________电路的通断，间接控制________电路的通断。(均选填“低压”或“高压”)
三、作图题。
24、如图所示，一段电阻丝从电源正极接出，在一个“U”形玻璃管的右侧管上绕几匝，再到左侧管上绕几匝后接到电源负极。一根条形磁体用细线悬挂并静止在如图所示位置。画出电阻丝的绕法并在“U”形管的两端标明磁极。
四、实验题。
25、某实验小组用自制电磁铁探究影响电磁铁磁性强弱的因素。他们用相同的漆包线和铁钉绕制成两个电磁铁A和B，B铁钉上绕有更多匝数的线圈，实验装置如图所示。
（1）如图甲，闭合开关，电磁铁A的钉尖是______极（选填“N”或“S”）；将滑动变阻器的滑片P向右移动，能吸引______的大头针（选填“更多”“不变”或“更少”）；
（2）如图乙，把电磁铁A和B串联，闭合开关，多次移动滑动变阻器的滑片P，发现电磁铁B总能吸引更多的大头针，通过比较，得出的结论是：
______ ；
（3）电磁铁在生活中应用广泛，请举一例：______。
五、计算类综合题。
26、为了方便旅客参观景区，目前我国很多旅游景点普遍推出了电动观光车，其技术参数如下表：
空车质量 1180kg 电动机额定功率 4kW
满载人员 12人 电动机额定电压 48V
满载时轮胎与地接触面积 4×250cm2 最大车速 45km/h
电动机效率 80% 平路连续行驶里程 ≤80km
根据以上技术参数，解答下列问题：（g=10N/kg）
（1）电动车是利用________ 的原理工作的，它工作时将________能转化为________能；
（2）假设乘客质量平均为60kg，求满载时车对水平路面的压强；
（3）电动机以额定功率工作半小时消耗多少电能？若这一过程中，观光车以36km/h的速度沿水平路面匀速行驶，求车行驶在过程中克服阻力做的功；
（4）与普通汽车相比，电动观光车在环保节能方面的优点有________ （写出一条即可）
2022—2023学年物理人教版九年级全一册第20章 电与磁 章末自检题含答案
人教第20章 电与磁
一、选择题。
1、一根钢条接近小磁铁，小磁铁的N极被吸向钢条；这一现象说明钢条原来(　　)
A． 一定有磁性，接近磁极的一端是S极
B． 一定有磁性，但不能确定它的极性
C． 一定没有磁性
D． 不一定有磁性
【答案】D
2、为了判断一根铁棒是否具有磁性，小明进行了如图所示四个实验，根据实验现象不能确定该铁棒是否具有磁性的是(　　)
【答案】B　
3、指南针是我国古代的四大发明之一,下列有关指南针和地磁场的说法正确的是(　　)
A.指南针静止时指示南北方向,是因为指南针受到地磁场的作用
B.指南针静止时南极指向地理北极
C.如果地磁场消失,指南针还能指示南北方向
D.信鸽是靠绑在身上的小磁体来实现导航的
【答案】A　
4、首先发现电流周围存在磁场的物理学家是( )
A. 沈括 B. 法拉第 C. 麦克斯韦 D. 奥斯特
【答案】D
5、如图所示是研究电磁铁磁性的实验。闭合开关后，下列说法错误的是（ ）
A．电磁铁的下端是N极
B．电磁铁能吸引大头针说明电流具有磁效应
C．将铁钉换成铜棒会使磁性增强
D．滑片向左移动，电磁铁吸引大头针的数目会减少
【答案】C
6、用如图所示的装置来研究螺线管磁性强弱与哪些因素有关。闭合开关后，发现螺线管能够吸引一些铁钉。使它能吸引更多铁钉的办法是(　　)　
A．在纸筒中插入一根铁芯 B．减少线圈匝数
C．使滑动触头P向右滑动 D．将电源正负极互换
【答案】A
7、电磁继电器广泛用于各种自动控制电路中，如图所示是温度自动报警器的原理图，下列说法中错误的是(　　)
A．温度计可以用酒精温度计
B．温度计是根据液体热胀冷缩的性质工作的
C．电磁继电器应用了电流的磁效应
D．电磁继电器是一种电路开关，它可以用一个电路控制另一个电路
【答案】A
8、关于直流电动机线圈中的电流方向和外部电路中的电流方向，下列说法正确的是(　　)
A．线圈中的电流方向是变化的，外部电路中的电流方向是不变的
B．线圈中的电流方向是不变的，外部电路中的电流方向是变化的
C．线圈中的电流方向和外部电路中的电流方向都是不变的
D．线圈中的电流方向和外部电路中的电流方向都是变化的
【答案】A　
9、如图所示,在“探究什么情况下磁可以生电”的实验中,保持磁体不动,下列现象描述正确的是　(　　)
A.导线ab竖直向上运动时,电流表指针会偏转
B.导线ab竖直向下运动时,电流表指针会偏转
C.导线ab从图中所示位置斜向上运动时,电流表指针不会偏转
D.导线ab分别水平向右和水平向左运动时,电流表指针偏转的方向相反
【答案】D。
10、两个同名磁极间的磁感线在图中表示正确的是( )
【答案】C
11、放在条形磁铁和通电螺线管旁边的小磁针，静止时N极的指向就是小磁针中心所在位置的磁场方向，下列四幅图中，磁针的指向错误的是（　　）
A. B.
C. D.
【答案】C
12、如图是一种温度自动报警器的原理图，在水银温度计里封入一段金属丝，当温度达到金属丝下端所指的温度时，电铃就响起来，发出报警信号，关于它的原理有下列几句话：
①右端的衔铁被吸向左边； ②接触触点，使工作电路连通，电铃就响起来；
③电磁铁有磁性； ④温度升高，使水银柱上升；
⑤与金属丝接触，使控制电路有电流通过。
这些变化的正确顺序是（ ）
A．④①③⑤② B．③④①⑤②
C．⑤③④①② D．④⑤③①②
【答案】D
13、在物理实验课上，小明想观察直流电动机模型的工作情况，将其接入电路，各部分连接完好，结果电动机却不工作，他用手轻轻地碰了一下线圈后，直流电动机模型开始正常转动，其不工作的原因可能是(　　)
A．直流电动机的铜半环与电刷接触不良
B．电源电压太低
C．线圈刚好处于平衡位置
D．线圈中的电流太小
【答案】C　
14、如图所示的几件器件,工作时应用了电磁感应现象的是 (　　)
【答案】B。
15、如图所示为发电机的工作原理图,则下列说法中正确的是(　　)
A.线圈在磁场中转动时不一定会产生感应电流
B.线圈在转动过程中,若产生了感应电流,则电流大小不变
C.线圈在转动过程中,若产生了感应电流,则电流方向不变
D.发电机的原理和扬声器的相同
【答案】A。
二、填空题。
16、如图甲所示，一根条形磁体摔成两段，取右边的一段靠近小磁针，小磁针静止时的指向如图乙所示，则右边这段裂纹处的磁极是________极。如果把这两段磁体沿裂纹吻合放在一起(如图甲所示)，这两段会相互________(选填“吸引”或“排斥”)。
【答案】N　吸引
17、小磁针静止时的指向如图所示，由此可以判定螺线管的A端是_____________S(选填“N”或“S”)极，接线柱a连接的是电源_____________(选填“正”或“负”)极。
【答案】S；正。
18、如图所示是某同学探究“电磁铁磁性强弱跟电流大小关系”的电路图。
(1)电磁铁磁性的强弱是通过观察________________来确定的.
(2)闭合开关后，当滑动变阻器滑片P向________________(选填“a”或“b”)端移动时，电磁铁磁性增强；由实验可得到的结论是：当线圈匝数不变时，通过线圈的电流________________，电磁铁磁性越强。
(3)在图中，电磁铁的上端是________________(选填“N”或“S”)极。
【答案】(1)吸引铁钉的多少 (2)a；越大 (3)S
19、如图所示，该实验证实了________．据此制成了________．它在工作工程中把________能转化成________能。

【答案】通电导体在磁场中受力；电动机；电；机械。
20、如图是动圈式麦克风的结构示意图。当你对着它说话或唱歌时,人声带由于____而产生的声音,通过____传播到膜片,使膜片以及与膜片相连的线圈在磁场中运动,线圈的这种运动能产生随着声音变化而变化的____,线圈在运动中能量的转化情况是____。
【答案】振动　空气　电流　机械能转化为电能
21、如图所示的是悬浮地球仪，球体和底座都是用磁性材料制成的，它能够悬浮于空中静止或旋转。地球仪能悬浮在空中静止，是利用了同名磁极相互_____的原理，此时它受到的磁极间的斥力和_____力是一对平衡力。
【答案】排斥 重
22、1820年4月的一天，物理学家________无意中让通电导线靠近小磁针，发现小磁针偏转。他非常兴奋，紧紧抓住这个现象，接连三个月做了60多个实验证明电流的确能产生磁场，这种现象称为_____。
【答案】奥斯特　电流的磁效应
23、电磁继电器是利用电磁铁控制电路通断的开关。它的工作原理是：通过直接控制________电路的通断，间接控制________电路的通断。(均选填“低压”或“高压”)
【答案】低压　高压
三、作图题。
24、如图所示，一段电阻丝从电源正极接出，在一个“U”形玻璃管的右侧管上绕几匝，再到左侧管上绕几匝后接到电源负极。一根条形磁体用细线悬挂并静止在如图所示位置。画出电阻丝的绕法并在“U”形管的两端标明磁极。
【答案】如图所示
四、实验题。
25、某实验小组用自制电磁铁探究影响电磁铁磁性强弱的因素。他们用相同的漆包线和铁钉绕制成两个电磁铁A和B，B铁钉上绕有更多匝数的线圈，实验装置如图所示。
（1）如图甲，闭合开关，电磁铁A的钉尖是______极（选填“N”或“S”）；将滑动变阻器的滑片P向右移动，能吸引______的大头针（选填“更多”“不变”或“更少”）；
（2）如图乙，把电磁铁A和B串联，闭合开关，多次移动滑动变阻器的滑片P，发现电磁铁B总能吸引更多的大头针，通过比较，得出的结论是：
______ ；
（3）电磁铁在生活中应用广泛，请举一例：______。
【答案】（1）S 更少
（2）电流相同时，匝数越多，电磁铁磁性越强 电铃
五、计算类综合题。
26、为了方便旅客参观景区，目前我国很多旅游景点普遍推出了电动观光车，其技术参数如下表：
空车质量 1180kg 电动机额定功率 4kW
满载人员 12人 电动机额定电压 48V
满载时轮胎与地接触面积 4×250cm2 最大车速 45km/h
电动机效率 80% 平路连续行驶里程 ≤80km
根据以上技术参数，解答下列问题：（g=10N/kg）
（1）电动车是利用________ 的原理工作的，它工作时将________能转化为________能；
（2）假设乘客质量平均为60kg，求满载时车对水平路面的压强；
（3）电动机以额定功率工作半小时消耗多少电能？若这一过程中，观光车以36km/h的速度沿水平路面匀速行驶，求车行驶在过程中克服阻力做的功；
（4）与普通汽车相比，电动观光车在环保节能方面的优点有________ （写出一条即可）
【答案及解析】
（1）通电导线在磁场中受力的作用；电；机械
（2）其对地面的压力是G=m总g=（60kg×12+1180kg）×10N/kg=19000N，
对水平路面的压强P==1.9×105Pa．
（3）消耗电能W电=Pt=4kW×0.5h=2kW h=7.2×106J，
电动机对外做功W机=ηW电=80%×7.2×106J=5.76×106J，
（4）减少尾气污染、热污染、噪声污染等
【解析】（1）电动机即通电能动，故是利用通电导线在磁场中受力的作用的原理制成的，故再分析该过程中消耗了什么能，产生了什么能即可判断能量的转化；
（2）满载时对地面的压力等于乘客与空车的重力，接触面积已知，根据公式可求对水平路面的压强；
（3）根据公式W=Pt可求消耗的电能，由于电动车做匀速运动，故此时电动车所消耗的电能被有效利用的那一部分就是其克服阻力所做的功，即用电动机所消耗的电能乘以效率就是电动机克服阻力做的功；
（4）结合实际分析电动机与内燃机的相比时的优点即可。
