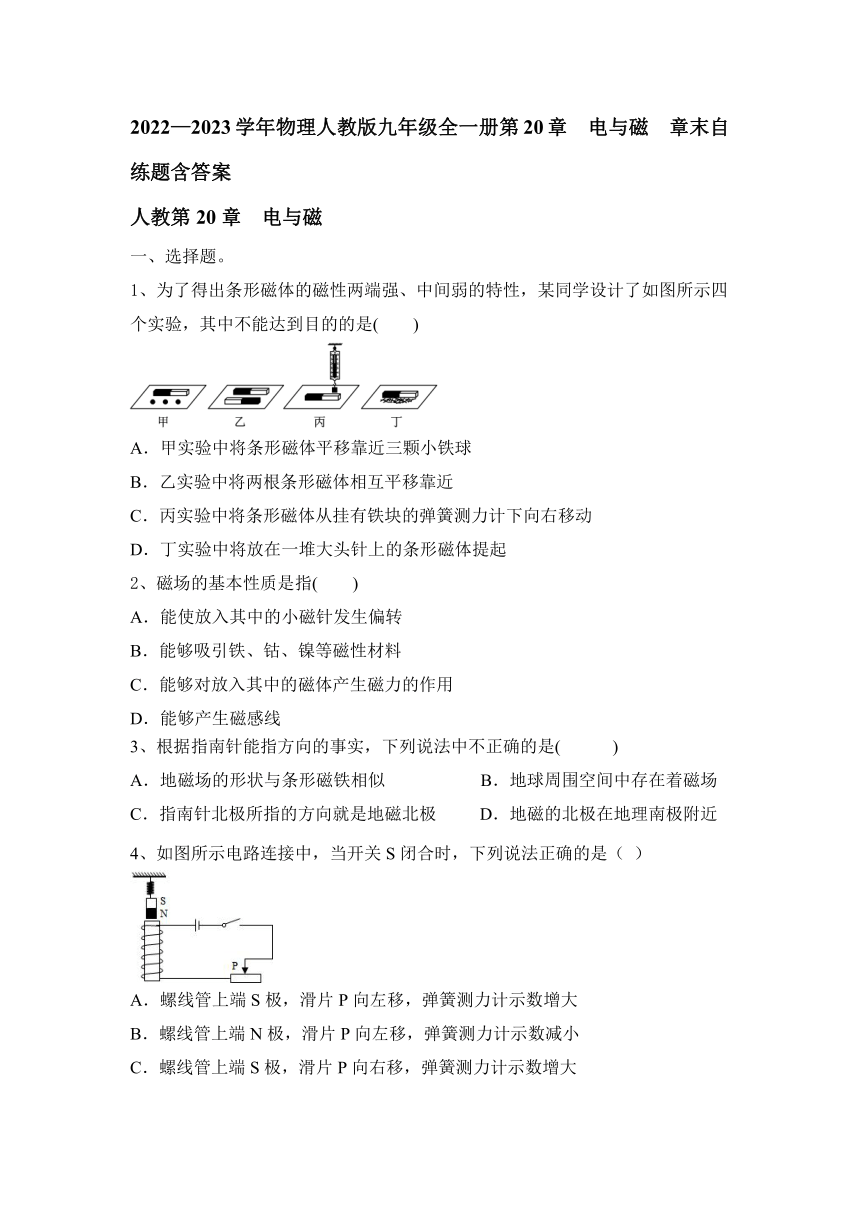

人教第20章 电与磁
一、选择题。
1、为了得出条形磁体的磁性两端强、中间弱的特性，某同学设计了如图所示四个实验，其中不能达到目的的是(　　)
A．甲实验中将条形磁体平移靠近三颗小铁球
B．乙实验中将两根条形磁体相互平移靠近
C．丙实验中将条形磁体从挂有铁块的弹簧测力计下向右移动
D．丁实验中将放在一堆大头针上的条形磁体提起
2、磁场的基本性质是指(　　)
A．能使放入其中的小磁针发生偏转
B．能够吸引铁、钴、镍等磁性材料
C．能够对放入其中的磁体产生磁力的作用
D．能够产生磁感线
3、根据指南针能指方向的事实，下列说法中不正确的是( )
A．地磁场的形状与条形磁铁相似 B．地球周围空间中存在着磁场
C．指南针北极所指的方向就是地磁北极 D．地磁的北极在地理南极附近
4、如图所示电路连接中，当开关S闭合时，下列说法正确的是（ ）
A．螺线管上端S极，滑片P向左移，弹簧测力计示数增大
B．螺线管上端N极，滑片P向左移，弹簧测力计示数减小
C．螺线管上端S极，滑片P向右移，弹簧测力计示数增大
D．螺线管上端N极，滑片P向右移，弹簧测力计示数减小

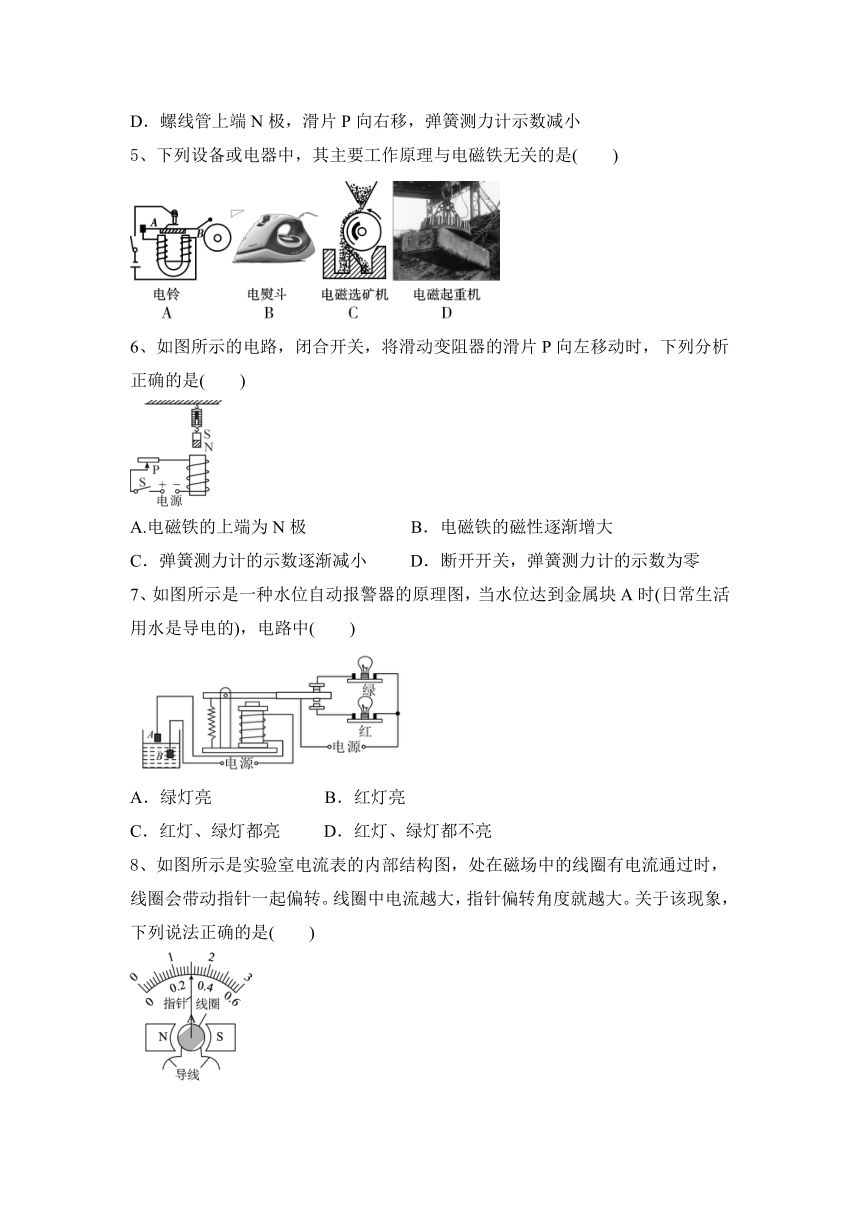

5、下列设备或电器中，其主要工作原理与电磁铁无关的是(　　)
6、如图所示的电路，闭合开关，将滑动变阻器的滑片P向左移动时，下列分析正确的是(　　)
A.电磁铁的上端为N极 B．电磁铁的磁性逐渐增大
C．弹簧测力计的示数逐渐减小 D．断开开关，弹簧测力计的示数为零
7、如图所示是一种水位自动报警器的原理图，当水位达到金属块A时(日常生活用水是导电的)，电路中( )
A．绿灯亮 B．红灯亮
C．红灯、绿灯都亮 D．红灯、绿灯都不亮
8、如图所示是实验室电流表的内部结构图，处在磁场中的线圈有电流通过时，线圈会带动指针一起偏转。线圈中电流越大，指针偏转角度就越大。关于该现象，下列说法正确的是(　　)

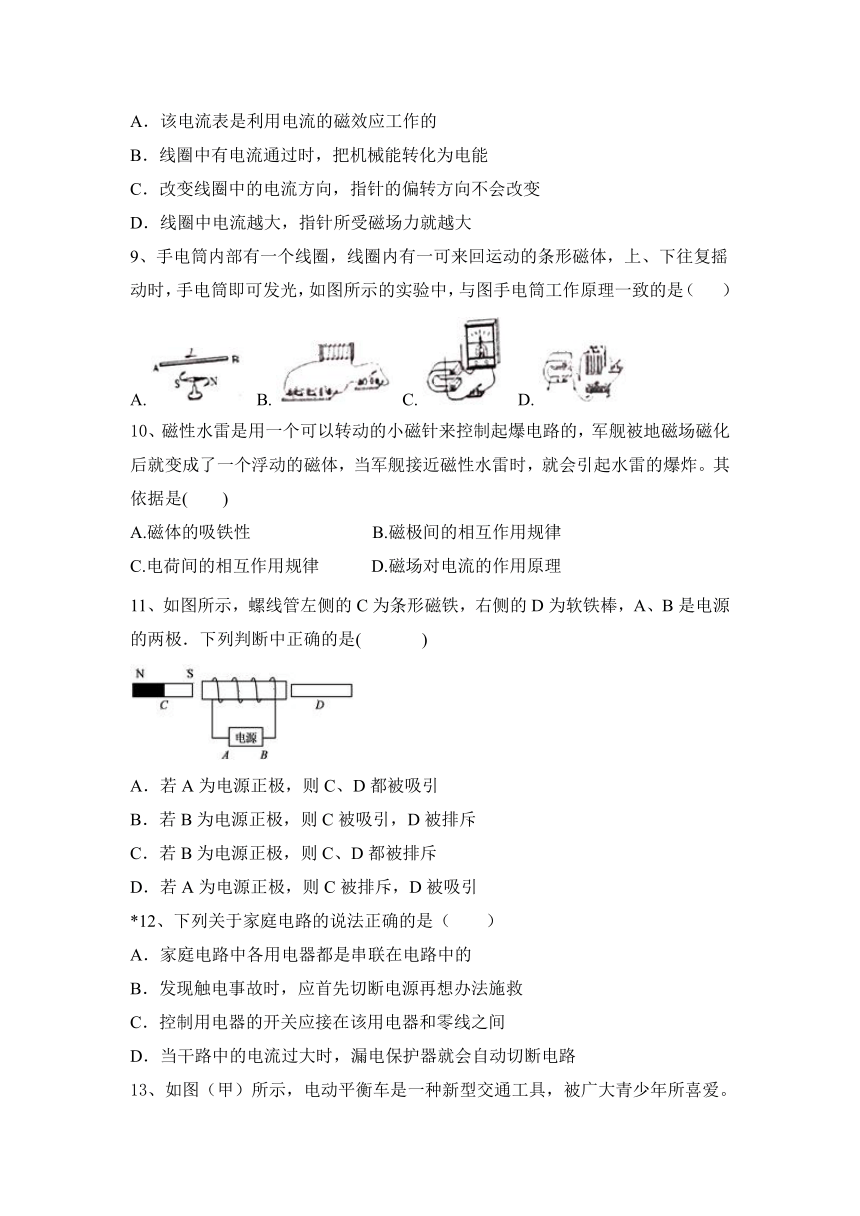

A．该电流表是利用电流的磁效应工作的
B．线圈中有电流通过时，把机械能转化为电能
C．改变线圈中的电流方向，指针的偏转方向不会改变
D．线圈中电流越大，指针所受磁场力就越大
9、手电筒内部有一个线圈，线圈内有一可来回运动的条形磁体，上、下往复摇动时，手电筒即可发光，如图所示的实验中，与图手电筒工作原理一致的是（ ）
A. B. C. D.
10、磁性水雷是用一个可以转动的小磁针来控制起爆电路的，军舰被地磁场磁化后就变成了一个浮动的磁体，当军舰接近磁性水雷时，就会引起水雷的爆炸。其依据是( )
A.磁体的吸铁性 B.磁极间的相互作用规律
C.电荷间的相互作用规律 D.磁场对电流的作用原理
11、如图所示，螺线管左侧的C为条形磁铁，右侧的D为软铁棒，A、B是电源的两极．下列判断中正确的是( )
A．若A为电源正极，则C、D都被吸引
B．若B为电源正极，则C被吸引，D被排斥
C．若B为电源正极，则C、D都被排斥
D．若A为电源正极，则C被排斥，D被吸引
*12、下列关于家庭电路的说法正确的是（ ）
A．家庭电路中各用电器都是串联在电路中的
B．发现触电事故时，应首先切断电源再想办法施救
C．控制用电器的开关应接在该用电器和零线之间
D．当干路中的电流过大时，漏电保护器就会自动切断电路

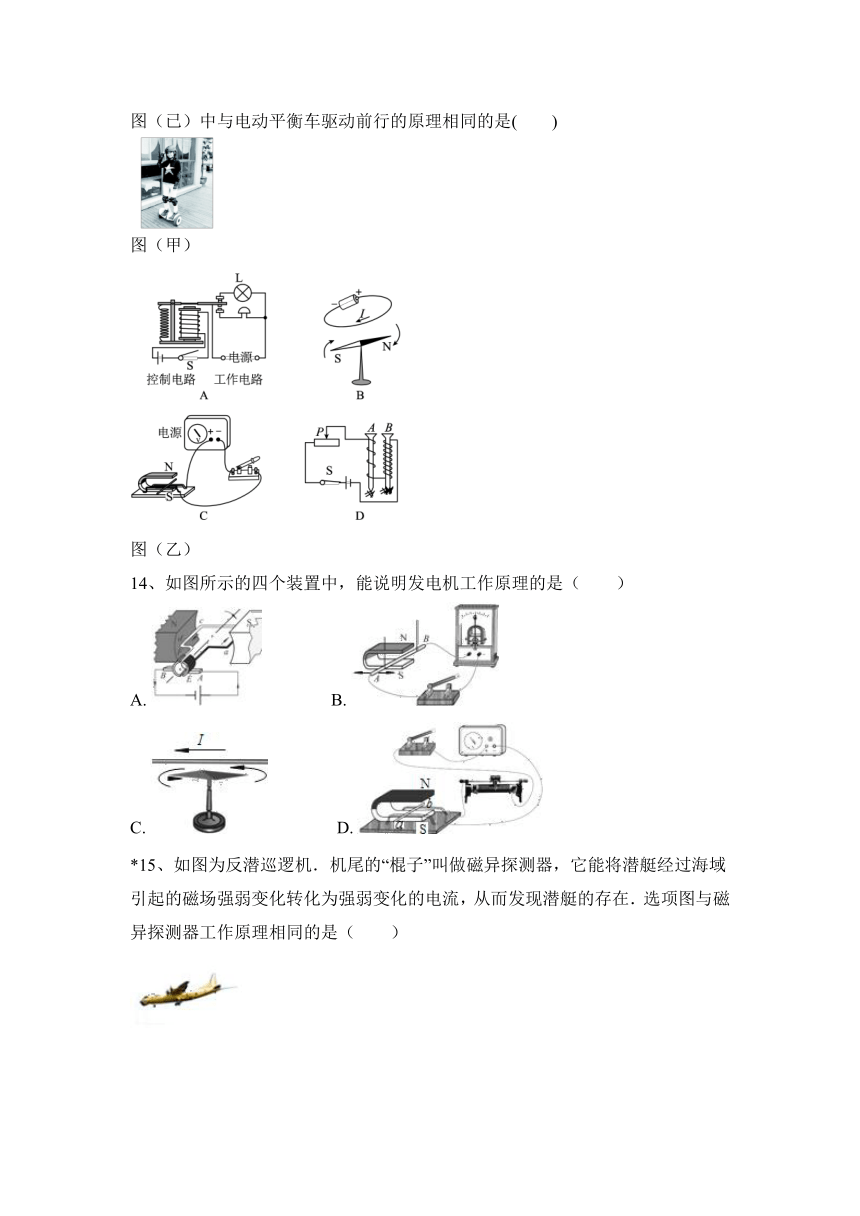

13、如图（甲）所示，电动平衡车是一种新型交通工具，被广大青少年所喜爱。图（已）中与电动平衡车驱动前行的原理相同的是(　　)
图（甲）
图（乙）
14、如图所示的四个装置中，能说明发电机工作原理的是（　　）
A. B.
C. D.
*15、如图为反潜巡逻机．机尾的“棍子”叫做磁异探测器，它能将潜艇经过海域引起的磁场强弱变化转化为强弱变化的电流，从而发现潜艇的存在．选项图与磁异探测器工作原理相同的是（ ）
A. B. C. D.
二、填空题。

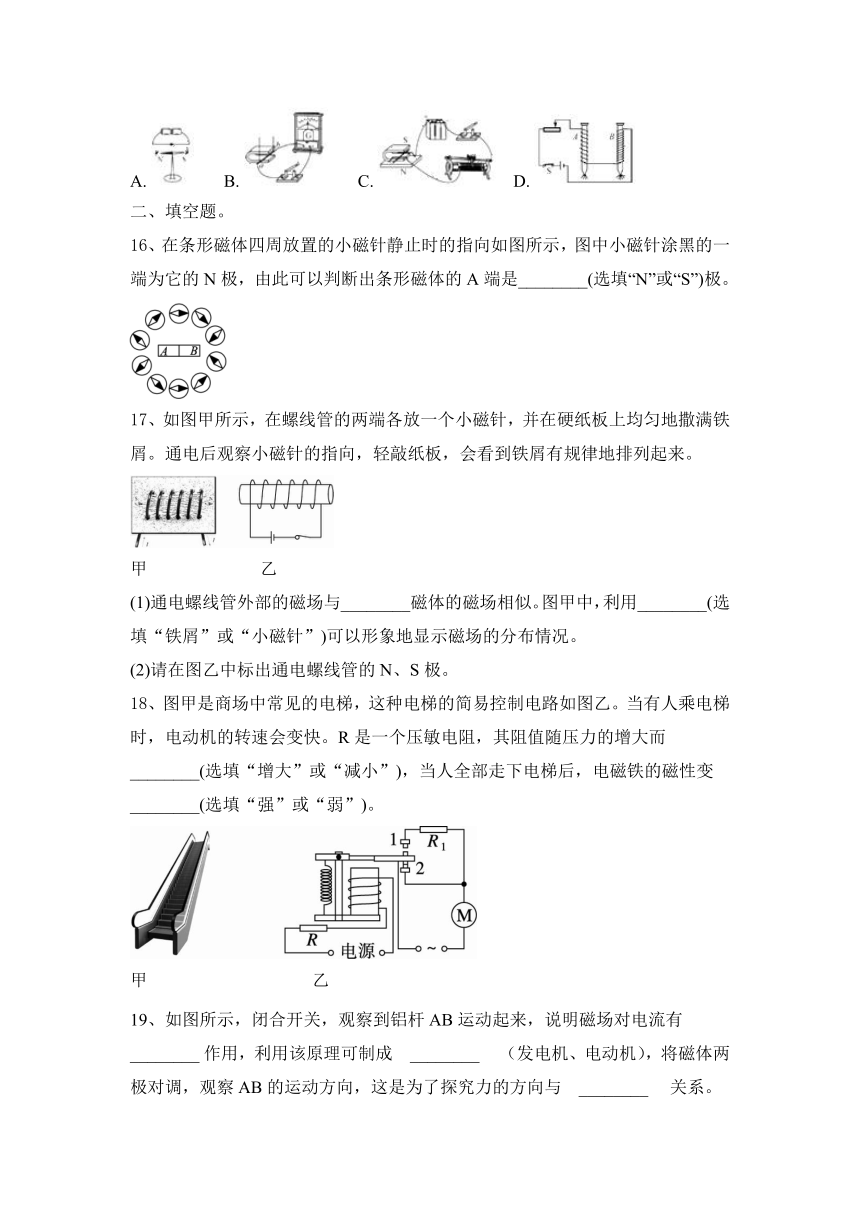

16、在条形磁体四周放置的小磁针静止时的指向如图所示，图中小磁针涂黑的一端为它的N极，由此可以判断出条形磁体的A端是________(选填“N”或“S”)极。
17、如图甲所示，在螺线管的两端各放一个小磁针，并在硬纸板上均匀地撒满铁屑。通电后观察小磁针的指向，轻敲纸板，会看到铁屑有规律地排列起来。
甲　 　　　　　乙
(1)通电螺线管外部的磁场与________磁体的磁场相似。图甲中，利用________(选填“铁屑”或“小磁针”)可以形象地显示磁场的分布情况。
(2)请在图乙中标出通电螺线管的N、S极。
18、图甲是商场中常见的电梯，这种电梯的简易控制电路如图乙。当有人乘电梯时，电动机的转速会变快。R是一个压敏电阻，其阻值随压力的增大而________(选填“增大”或“减小”)，当人全部走下电梯后，电磁铁的磁性变________(选填“强”或“弱”)。
甲　 　　　　　　　　乙
19、如图所示，闭合开关，观察到铝杆AB运动起来，说明磁场对电流有________ 作用，利用该原理可制成　________ 　（发电机、电动机），将磁体两极对调，观察AB的运动方向，这是为了探究力的方向与　________ 　关系。
20、如图是发电机模型，它是根据 　原理制成的．小风车在风的吹动下，带动线圈转动而　 　磁感线，产生的感应电流使电流计指针在中央零刻度线两侧左右摆动，说明电路中产生的是　 　电。
21、磁体间力的作用是通过________发生的。如图所示是用来描绘某一磁体周围磁场的部分磁感线，若在b点放置一个可自由转动的小磁针，则小磁针静止时，其N极指向________(选填“P”或“Q”)处，由磁感线的分布特点可知，A点的磁场比B点的磁场________(选填“强”或“弱”)。
22、小明同学在做“探究通电螺线管外部的磁场分布”实验时，实验装置如图所示．
(1)闭合开关后，螺线管周围小磁针的指向如图所示，小明根据螺线管右端小磁针的指向判断出螺线管的右端为N极，则可知电源的A端为________极。
(2)当电源的正负极方向对换时，小磁针a的南北极指向也对换，由此可知：通电螺线管的外部磁场方向与螺线管中导线的________方向有关。
23、如图为水位报警装置原理图，其中A、B为两个金属杆．当水位达到或超过警戒线时，绿灯、红灯和电铃的工作状态分别是________ ________ ________ 。
三、作图题。
24、(1)请根据图1中磁体的N、S极标出磁感线的方向和小磁针N极的指向。
图1
(2)如图2所示,已经画出了两个磁极间的磁感线,A端磁极为　　　　极,B端磁极为　　　　极,请根据磁感线的方向标出图中小磁针N极的指向。
图2
四、简答题。
25、磁现象给我们提供方便的同时，有的时候也会给我们带来麻烦，请你举例说明磁现象对生活的不利影响。
五、实验探究题
26、某兴趣小组在研究扬声器结构时，发现扬声器中有一个环形磁体，他们不知道环形磁体的磁极分布情况，于是几名同学提出了以下三种猜想：
猜想1：磁极呈横向分布(如图甲所示，左侧为N极，右侧为S极)。
猜想2：磁极呈轴向分布(如图乙所示，上面为N极，下面为S极)。
猜想3：磁极呈上中下分布(如图丙所示，上、下面为N极，中部为S极)。
(1)根据所学知识，他们经过讨论，断定猜想3是错误的。你认为他们判断的依据是____________________________________________________________________
_________________________________________________________________。
(2)为了验证其他猜想，他们用细线将环形磁体水平悬挂起来(如图丁所示)，结果观察到磁体在任意位置都能保持静止。这说明猜想________是错误的。
(3)为了验证剩下的一个猜想是否正确，环形磁体可以________悬挂起来，如果出现的现象是____________________________，说明该猜想正确。还可以使用________判断该猜想正确与否。
27、在“探究影响电磁铁磁性强弱的因素”的实验中，电源电压恒定，大、小铁钉各自完全相同，进行如图所示的甲、乙、丙三次实验.甲图中大铁钉的极是 ______ （填“钉尖”或“钉帽”）.通过观察甲、乙两次实验现象，得出的结论是 ______ ；通过观察丙图实验现象得出的结论是 ______ .将甲图中的小铁钉换成小钢钉进行实验，断开开关后，发现的有趣的实验现象是 ______ .
2022—2023学年物理人教版九年级全一册第20章 电与磁 章末自练题含答案
人教第20章 电与磁
一、选择题。
1、为了得出条形磁体的磁性两端强、中间弱的特性，某同学设计了如图所示四个实验，其中不能达到目的的是(　　)
A．甲实验中将条形磁体平移靠近三颗小铁球
B．乙实验中将两根条形磁体相互平移靠近
C．丙实验中将条形磁体从挂有铁块的弹簧测力计下向右移动
D．丁实验中将放在一堆大头针上的条形磁体提起
【答案】B　
2、磁场的基本性质是指(　　)
A．能使放入其中的小磁针发生偏转
B．能够吸引铁、钴、镍等磁性材料
C．能够对放入其中的磁体产生磁力的作用
D．能够产生磁感线
【答案】C　
3、根据指南针能指方向的事实，下列说法中不正确的是( )
A．地磁场的形状与条形磁铁相似 B．地球周围空间中存在着磁场
C．指南针北极所指的方向就是地磁北极 D．地磁的北极在地理南极附近
【答案】C
4、如图所示电路连接中，当开关S闭合时，下列说法正确的是（ ）
A．螺线管上端S极，滑片P向左移，弹簧测力计示数增大
B．螺线管上端N极，滑片P向左移，弹簧测力计示数减小
C．螺线管上端S极，滑片P向右移，弹簧测力计示数增大
D．螺线管上端N极，滑片P向右移，弹簧测力计示数减小
【答案】A
5、下列设备或电器中，其主要工作原理与电磁铁无关的是(　　)
【答案】B
6、如图所示的电路，闭合开关，将滑动变阻器的滑片P向左移动时，下列分析正确的是(　　)
A.电磁铁的上端为N极 B．电磁铁的磁性逐渐增大
C．弹簧测力计的示数逐渐减小 D．断开开关，弹簧测力计的示数为零
【答案】C
7、如图所示是一种水位自动报警器的原理图，当水位达到金属块A时(日常生活用水是导电的)，电路中( )
A．绿灯亮 B．红灯亮
C．红灯、绿灯都亮 D．红灯、绿灯都不亮
【答案】B
8、如图所示是实验室电流表的内部结构图，处在磁场中的线圈有电流通过时，线圈会带动指针一起偏转。线圈中电流越大，指针偏转角度就越大。关于该现象，下列说法正确的是(　　)
A．该电流表是利用电流的磁效应工作的
B．线圈中有电流通过时，把机械能转化为电能
C．改变线圈中的电流方向，指针的偏转方向不会改变
D．线圈中电流越大，指针所受磁场力就越大
【答案】D　
9、手电筒内部有一个线圈，线圈内有一可来回运动的条形磁体，上、下往复摇动时，手电筒即可发光，如图所示的实验中，与图手电筒工作原理一致的是（ ）
A. B. C. D.
【答案】C
10、磁性水雷是用一个可以转动的小磁针来控制起爆电路的，军舰被地磁场磁化后就变成了一个浮动的磁体，当军舰接近磁性水雷时，就会引起水雷的爆炸。其依据是( )
A.磁体的吸铁性 B.磁极间的相互作用规律
C.电荷间的相互作用规律 D.磁场对电流的作用原理
【答案】B
11、如图所示，螺线管左侧的C为条形磁铁，右侧的D为软铁棒，A、B是电源的两极．下列判断中正确的是( )
A．若A为电源正极，则C、D都被吸引
B．若B为电源正极，则C被吸引，D被排斥
C．若B为电源正极，则C、D都被排斥
D．若A为电源正极，则C被排斥，D被吸引
【答案】D
*12、下列关于家庭电路的说法正确的是（ ）
A．家庭电路中各用电器都是串联在电路中的
B．发现触电事故时，应首先切断电源再想办法施救
C．控制用电器的开关应接在该用电器和零线之间
D．当干路中的电流过大时，漏电保护器就会自动切断电路
【答案】B
13、如图（甲）所示，电动平衡车是一种新型交通工具，被广大青少年所喜爱。图（已）中与电动平衡车驱动前行的原理相同的是(　　)
图（甲）
图（乙）
【答案】C　
14、如图所示的四个装置中，能说明发电机工作原理的是（　　）
A. B.
C. D.
【答案】B
*15、如图为反潜巡逻机．机尾的“棍子”叫做磁异探测器，它能将潜艇经过海域引起的磁场强弱变化转化为强弱变化的电流，从而发现潜艇的存在．选项图与磁异探测器工作原理相同的是（ ）
A. B. C. D.
【答案】B
二、填空题。
16、在条形磁体四周放置的小磁针静止时的指向如图所示，图中小磁针涂黑的一端为它的N极，由此可以判断出条形磁体的A端是________(选填“N”或“S”)极。
【答案】N　
17、如图甲所示，在螺线管的两端各放一个小磁针，并在硬纸板上均匀地撒满铁屑。通电后观察小磁针的指向，轻敲纸板，会看到铁屑有规律地排列起来。
甲　 　　　　　乙
(1)通电螺线管外部的磁场与________磁体的磁场相似。图甲中，利用________(选填“铁屑”或“小磁针”)可以形象地显示磁场的分布情况。
(2)请在图乙中标出通电螺线管的N、S极。
【答案】(1)条形　铁屑　 (2)如图所示：
18、图甲是商场中常见的电梯，这种电梯的简易控制电路如图乙。当有人乘电梯时，电动机的转速会变快。R是一个压敏电阻，其阻值随压力的增大而________(选填“增大”或“减小”)，当人全部走下电梯后，电磁铁的磁性变________(选填“强”或“弱”)。
甲　 　　　　　　　　乙
【答案】减小　弱
19、如图所示，闭合开关，观察到铝杆AB运动起来，说明磁场对电流有________ 作用，利用该原理可制成　________ 　（发电机、电动机），将磁体两极对调，观察AB的运动方向，这是为了探究力的方向与　________ 　关系。
【答案】力；电动机；磁场方向
20、如图是发电机模型，它是根据 　原理制成的．小风车在风的吹动下，带动线圈转动而　 　磁感线，产生的感应电流使电流计指针在中央零刻度线两侧左右摆动，说明电路中产生的是　 　电。
【答案】电磁感应 切割 交流
21、磁体间力的作用是通过________发生的。如图所示是用来描绘某一磁体周围磁场的部分磁感线，若在b点放置一个可自由转动的小磁针，则小磁针静止时，其N极指向________(选填“P”或“Q”)处，由磁感线的分布特点可知，A点的磁场比B点的磁场________(选填“强”或“弱”)。
【答案】磁场　Q　弱　
22、小明同学在做“探究通电螺线管外部的磁场分布”实验时，实验装置如图所示．
(1)闭合开关后，螺线管周围小磁针的指向如图所示，小明根据螺线管右端小磁针的指向判断出螺线管的右端为N极，则可知电源的A端为________极。
(2)当电源的正负极方向对换时，小磁针a的南北极指向也对换，由此可知：通电螺线管的外部磁场方向与螺线管中导线的________方向有关。
【答案】(1)正 (2)电流
23、如图为水位报警装置原理图，其中A、B为两个金属杆．当水位达到或超过警戒线时，绿灯、红灯和电铃的工作状态分别是________ ________ ________ 。
【答案】绿灯灭；红灯亮；电铃响
三、作图题。
24、(1)请根据图1中磁体的N、S极标出磁感线的方向和小磁针N极的指向。
图1
(2)如图2所示,已经画出了两个磁极间的磁感线,A端磁极为　　　　极,B端磁极为　　　　极,请根据磁感线的方向标出图中小磁针N极的指向。
图2
【答案】(1)如图所示：
(2)N　N　如图所示：
四、简答题。
25、磁现象给我们提供方便的同时，有的时候也会给我们带来麻烦，请你举例说明磁现象对生活的不利影响。
【答案】机械手表磁化后，走时不准；银行卡被磁化后，信息不能正常读取等。
五、实验探究题
26、某兴趣小组在研究扬声器结构时，发现扬声器中有一个环形磁体，他们不知道环形磁体的磁极分布情况，于是几名同学提出了以下三种猜想：
猜想1：磁极呈横向分布(如图甲所示，左侧为N极，右侧为S极)。
猜想2：磁极呈轴向分布(如图乙所示，上面为N极，下面为S极)。
猜想3：磁极呈上中下分布(如图丙所示，上、下面为N极，中部为S极)。
(1)根据所学知识，他们经过讨论，断定猜想3是错误的。你认为他们判断的依据是____________________________________________________________________
_________________________________________________________________。
(2)为了验证其他猜想，他们用细线将环形磁体水平悬挂起来(如图丁所示)，结果观察到磁体在任意位置都能保持静止。这说明猜想________是错误的。
(3)为了验证剩下的一个猜想是否正确，环形磁体可以________悬挂起来，如果出现的现象是____________________________，说明该猜想正确。还可以使用________判断该猜想正确与否。
【答案】(1)一个磁体有且只有两个磁极　(2)1
(3)竖直　磁体总在一个位置静止　铁屑
27、在“探究影响电磁铁磁性强弱的因素”的实验中，电源电压恒定，大、小铁钉各自完全相同，进行如图所示的甲、乙、丙三次实验.甲图中大铁钉的极是 ______ （填“钉尖”或“钉帽”）.通过观察甲、乙两次实验现象，得出的结论是 ______ ；通过观察丙图实验现象得出的结论是 ______ .将甲图中的小铁钉换成小钢钉进行实验，断开开关后，发现的有趣的实验现象是 ______ .
【答案】钉帽 在线圈匝数相同时，电流越大，磁性越强 在电流一定时，线圈的匝数越多，磁性越强 小钢钉不会掉下来
