4.4 电阻（第2课时）

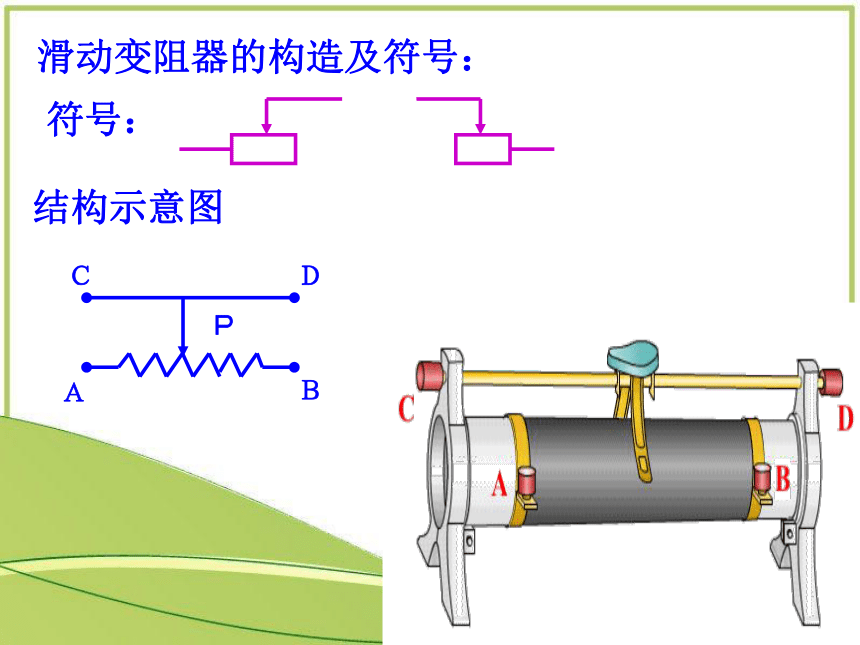

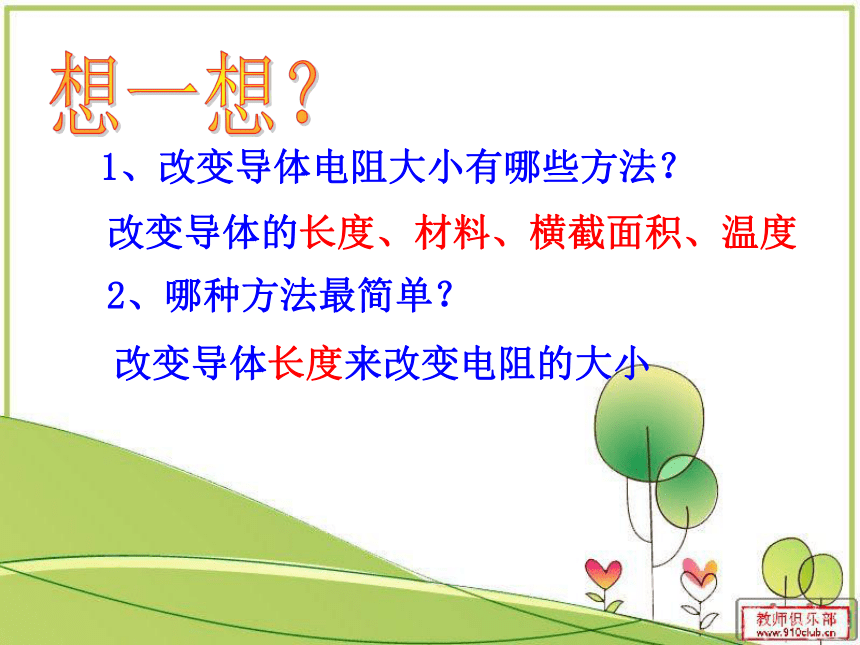

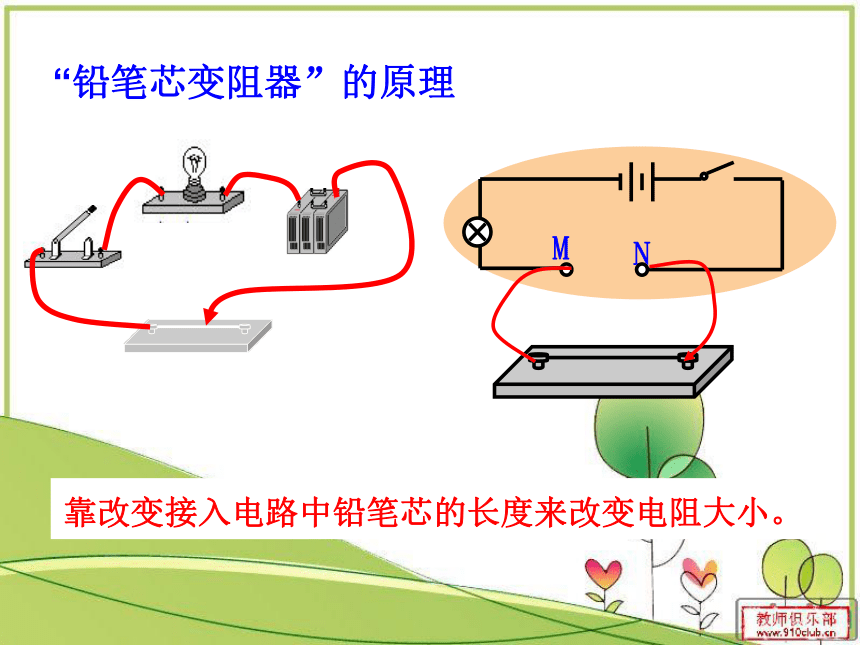

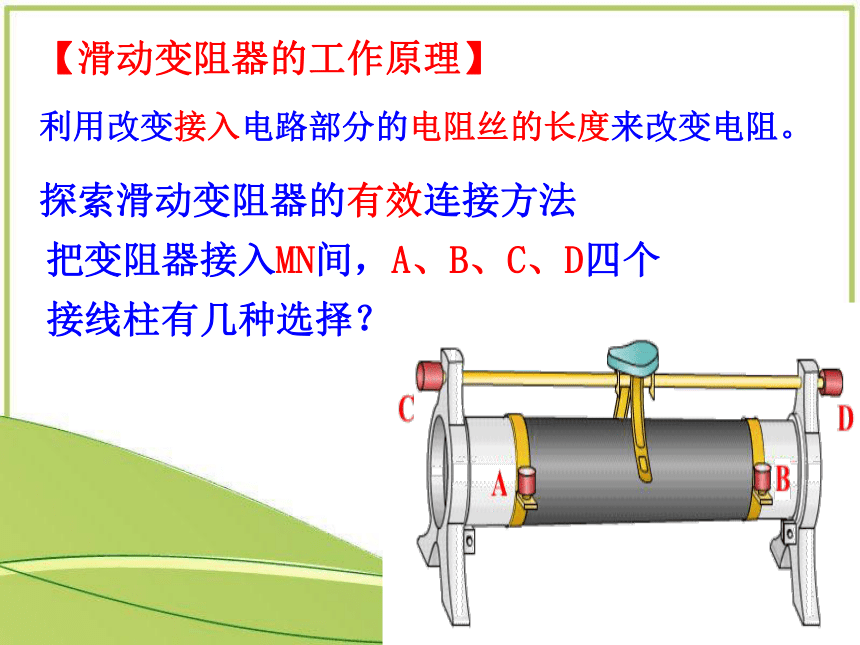

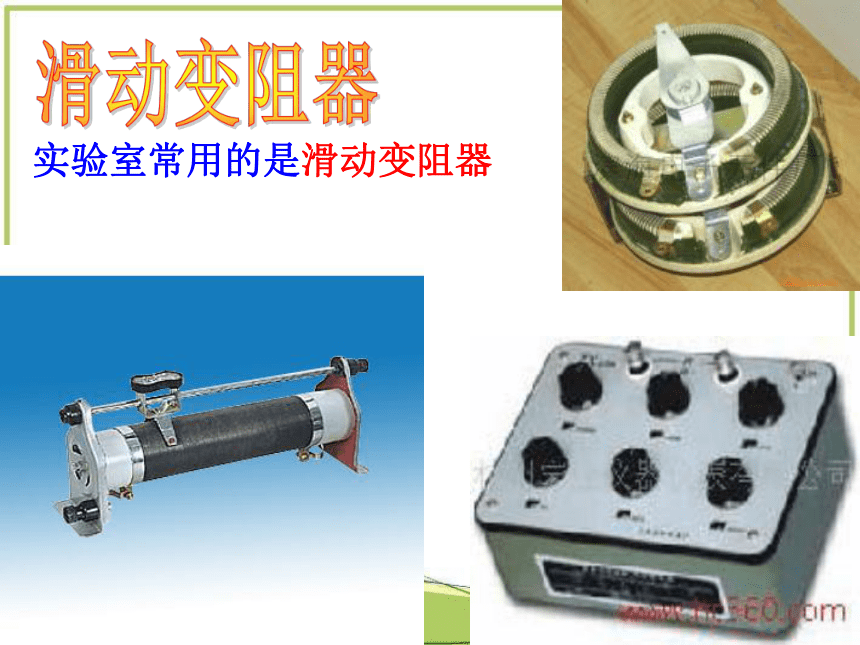

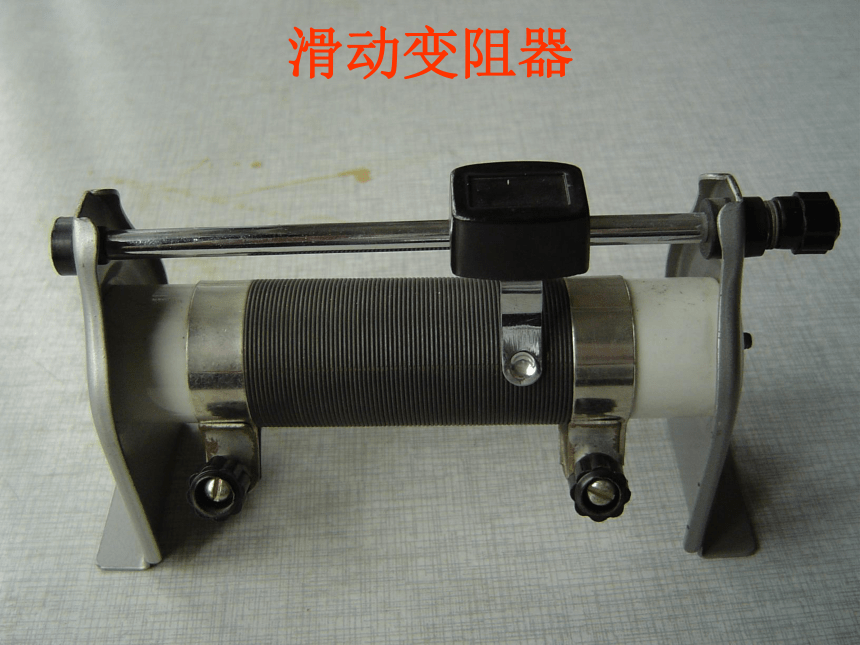

课件17张PPT。4.4 电阻想一想？1、改变导体电阻大小有哪些方法？改变导体的长度、材料、横截面积、温度2、哪种方法最简单？改变导体长度来改变电阻的大小“铅笔芯变阻器”的原理靠改变接入电路中铅笔芯的长度来改变电阻大小。滑动变阻器实验室常用的是滑动变阻器滑动变阻器滑动变阻器的构造及符号：符号：结构示意图【滑动变阻器的工作原理】利用改变接入电路部分的电阻丝的长度来改变电阻。探索滑动变阻器的有效连接方法把变阻器接入MN间，A、B、C、D四个接线柱有几种选择？有效的连接方法考考你：下列各图中，当P向左移动时，连入电路的电阻如何变化？电阻变小电阻变大电阻不变电阻不变 以下四种接法中，接法错误，不起电阻作用，并造成电路中电流过大的是（ ）；只起定值电阻作用，而不能改变电路中电流大小的是（ ）。ABCDDB某滑动变阻器的铭牌上标有“200欧、1.5安”的字样，它表示该滑动变阻器的最大阻值为200欧，允许通过的最大电流为1.5安。滑动变阻器的使用注意点 一般串联在电路中，接线柱接入要“一上一下”。
接通电源前，应将滑动变阻器的滑片移至阻值最
大端
不能使通过滑动变阻器的电流超过允许的最大值。其他形式的变阻器 旋钮式变阻器（电位器）拉杆式变阻器电阻箱电阻箱 该电阻箱接入电路的阻值为多少?3618Ω电阻变化范围？0～9999Ω练一练根据电路图连接实物图练一练根据电路图连接实物图半导体导电性能介于金属和绝缘体之间的一种导电物质一般是固体，常见材料有硅和锗及其化合物特性：（1）纯净的半导体中掺入微量杂质后，可使其导电性能增大几百至几千倍（2）半导体的电阻在某一温度范围内随温度的升高而急剧减小（3）光照下半导体的电阻会明显减小（热敏电阻）（光敏元件）半导体的应用 计算机主板上集中了几十万个半导体元件.1、热敏电阻、光敏元件传感元件2、集成电路
