人教版（2019）必修第三册 11.4 串联电路和并联电路 课件（23张PPT）

(共23张PPT)
11.4 串联电路和并联电路

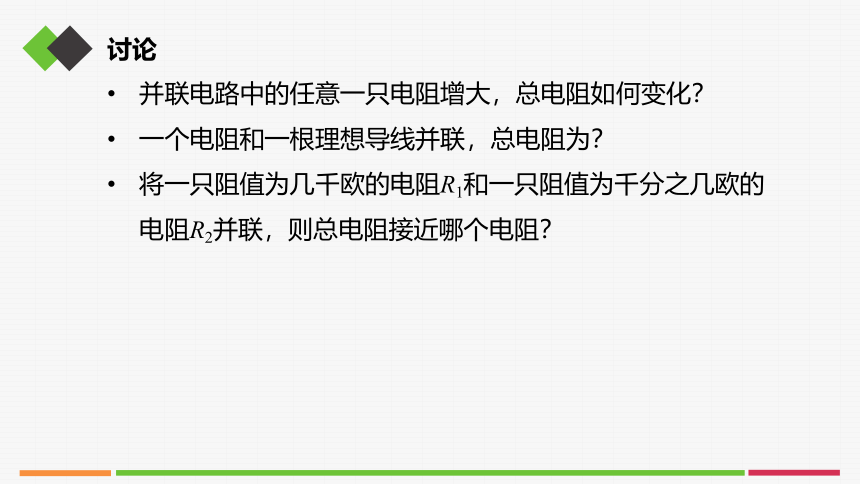

讨论
并联电路中的任意一只电阻增大，总电阻如何变化？
一个电阻和一根理想导线并联，总电阻为？
将一只阻值为几千欧的电阻R1和一只阻值为千分之几欧的电阻R2并联，则总电阻接近哪个电阻？

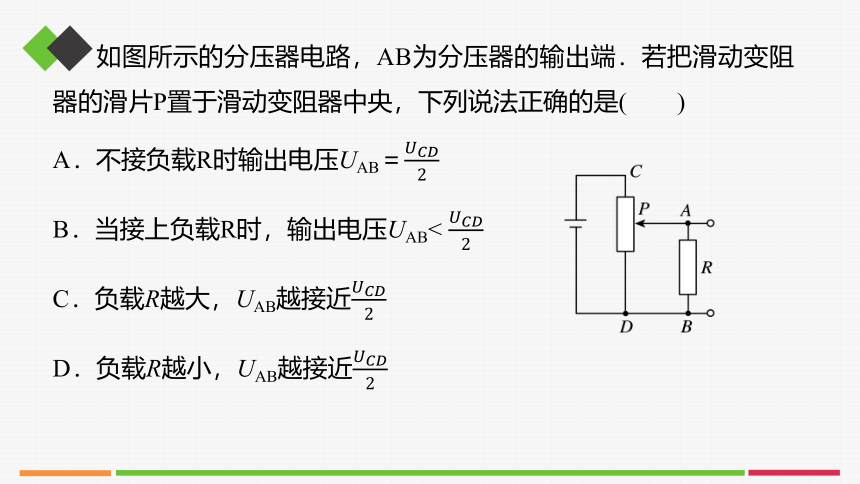

如图所示的分压器电路，AB为分压器的输出端．若把滑动变阻器的滑片P置于滑动变阻器中央，下列说法正确的是(　　)
A．不接负载R时输出电压UAB＝
B．当接上负载R时，输出电压UAB<
C．负载R越大，UAB越接近
D．负载R越小，UAB越接近

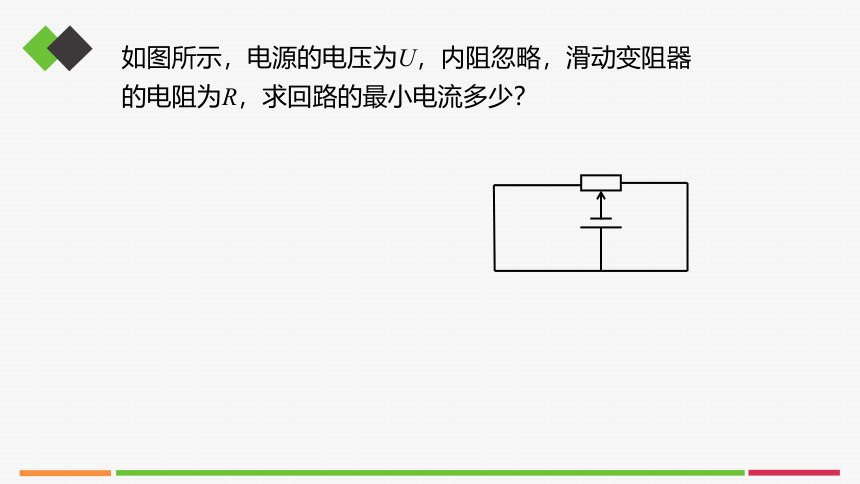

如图所示，电源的电压为U，内阻忽略，滑动变阻器的电阻为R，求回路的最小电流多少？

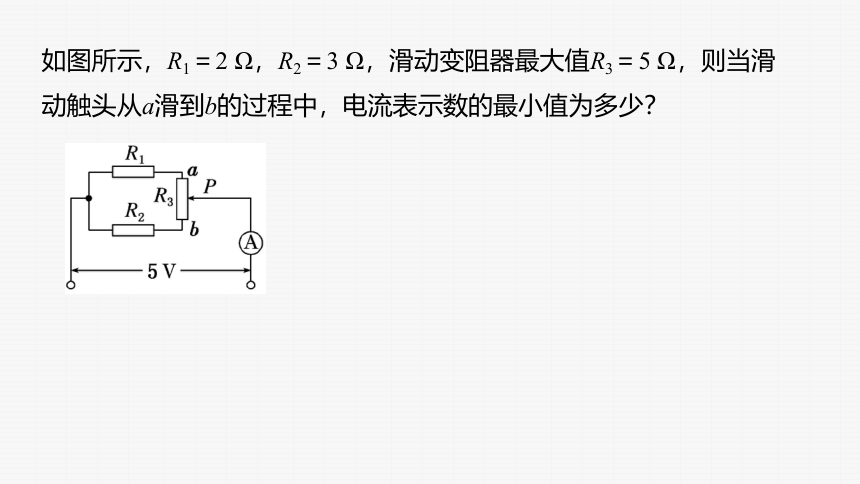

如图所示，R1＝2 Ω，R2＝3 Ω，滑动变阻器最大值R3＝5 Ω，则当滑动触头从a滑到b的过程中，电流表示数的最小值为多少？

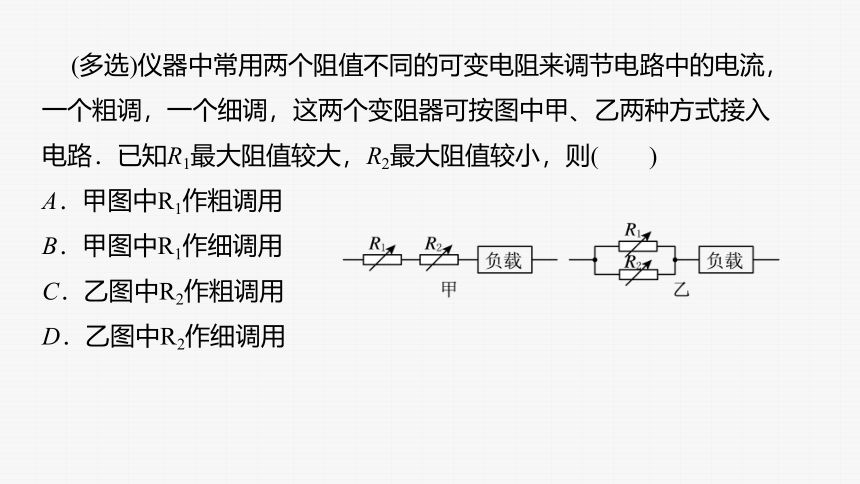

(多选)仪器中常用两个阻值不同的可变电阻来调节电路中的电流，一个粗调，一个细调，这两个变阻器可按图中甲、乙两种方式接入电路．已知R1最大阻值较大，R2最大阻值较小，则(　　)
A．甲图中R1作粗调用
B．甲图中R1作细调用
C．乙图中R2作粗调用
D．乙图中R2作细调用
电表以及改装

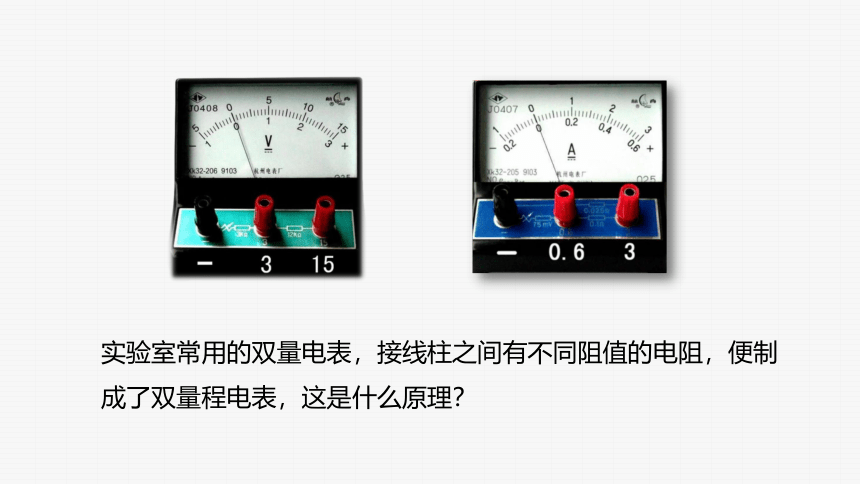

实验室常用的双量电表，接线柱之间有不同阻值的电阻，便制成了双量程电表，这是什么原理？

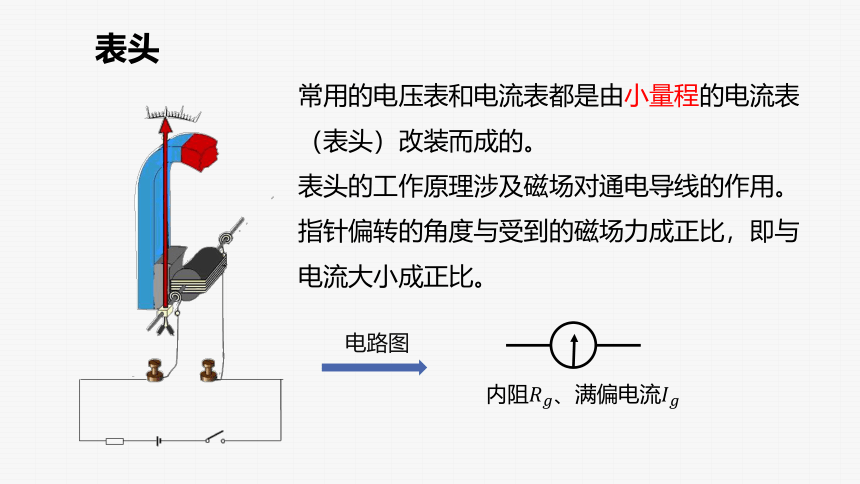

表头
常用的电压表和电流表都是由小量程的电流表（表头）改装而成的。
表头的工作原理涉及磁场对通电导线的作用。
指针偏转的角度与受到的磁场力成正比，即与电流大小成正比。
电路图
内阻、满偏电流
电压表
V
电流计的内阻，满偏电流
伏特表量程越大，R 越大，总内阻越大。
mA
0
10
20
30
mV
0
200
400
600
V
0
1
2
3
电流表
A
mA
0
10
20
30
A
0
0.2
0.4
0.6
安培表量程越大，R 越小，总内阻越小
已知电流表的内阻Rg＝120 Ω，满偏电流Ig＝3 mA，要把它改装成量程是6 V的电压表，应串联多大的电阻？要把它改装成量程是3 A的电流表，应并联多大的电阻？
是有两个量程的电压表，当使用 A、B 两个端点时，量程为 0 10 V ；当使用 A、C 两个端点时，量程为 0 100 V。已知表头的内阻 Rg 为 500 Ω，满偏电流 Ig 为1mA，求电阻 R1 、R2 的值。
有两个量程的电流表，当使用 A、B 两个端点时，量程为 0 1 A，当使用 A、C 两个端点时，量程为 0 0.1 A。已知表头的内阻 Rg 为 200 Ω，满偏电流 Ig 为2mA，求电阻 R1 、R2 的值。
用两个相同的小量程电流表,分别改装成了两个量程不同的大量程电流表A1、A2,若把A 1、A2 分别采用串联或并联的方式接入电路,如图(a)、(b)所示,则闭合开关后,下列有关电表的示数和电表指针偏转角度的说法正确的是( )
A. 图(a)中的A1、A2 的示数相同
B. 图(a)中的A1、A2 的指针偏角相同
C. 图(b)中的A1、A2 的示数和偏角都不同
D. 图(b)中的A1、A2 的指针偏角相同
如图所示,四个相同的电流表分别改装成两个安培表和两个伏特表。安培表A1的量程大于A2的量程,伏特表V1的量程大于V2的量程，把它们按图接入电路，则
安培表A1的读数____安培表A2的读数；
安培表A1的偏转角______安培表A2的偏转角；
伏特表V1的读数______伏特表V2的读数；
伏特表V1的偏转角______伏特表V2的偏转角;
(填“大于”,“小于”或“等于”)
用四个相同的小量程电流表，分别改装成了量程不同的大量程电流表A1、A2和量程不同的电压表V1、V2，且电流表A1的量程大于电流表A2的量程，电压表V1的量程大于电压表V2的量程，若把电表分别采用并联的方式接入电路，如图甲、乙所示，则闭合开关后，下列有关说法正确的是(　　)
A．图甲中的A1、A2的示数相同
B．图甲中的A1、A2的指针偏角相同
C．图乙中的V1、V2的示数相同
D．图乙中的V1、V2的指针偏角相同
安培表A1、A2并联,电压相同,表头的电流相同,指针偏转角度相同,由于安培表A1的量程大于A2的量程,则安培表A1的读数大于安培表A2的读数。
伏特表V1与V2串联,流过表头的电流相同,指针偏转的角度相同,由于伏特表V1的量程大于V2的量程,则伏特表V1的读数大于伏特表V2的读数。
故答案为：大于等于大于等于。
用甲、乙两个完全相同的电流表表头改装成量程分别为0 5V和0 10V的电压表,串联后接在12V的电压上,则( )
A. 两表的电压示数相同，均为6V
B. 两表头的指针的偏角相同
C. 两表的电压示数不同
D. 两表头的指针的偏角不相同
BC
电压表和电流表的本质
伏特表和安培表就是一个电阻。
这个电阻比较“聪明”，可以显示电压和电流。
V
A
内阻通常几千欧姆
内阻通常小于1Ω
如图所示，a 、b 两端的电压恒定，电阻 ，用内阻 的电压表测得电阻 两端的电压为2V，测得 两端的电压为4V，则 a、b 两端的电压为（ ）
A．6V B．8V C．10V D．12V
C
如图所示，A、B两点接在恒压电源上，内阻不可忽略的电流表并联，示数分别为2A和3A.若将两只电流表串联起来接入电路中，两只电流表的示数均为4A，那么电路不接入电流表时，流过R的电流
是________A.
V
电压表的示数等于R1两端的电压吗？
