2023年第一次广东省普通高中学业水平合格性考试专题复习：电磁感应与电磁波初步
题型一　选择题
1．如图所示，地磁场的分布可用条形磁铁来模拟。北极的a点、赤道的b点和地心的c点的磁场感应强度分别是Ba、Bb和Bc，下列说法正确的是（　　）
A．Ba>Bb，Bc的方向由N极指向S极
B．，Bc的方向由S极指向N极
C．，Bc的方向由N极指向S极
D．，Bc的方向由S极指向N极
【详解】把地球看做条形磁体，磁感应强度两极最强，中间最弱，即
在磁体的内部磁场的方向由S极指向N极。
故选B。
2．线圈从左往右匀速运动，经过如图所示位置时，能产生感应电流的是（　　）
A． B．
C． D．
3．图中能正确表示通电导线周围磁场或条形磁铁周围磁场的是（　　）
A． B．
C． D．
4．以下四幅图中，表示等量同种点电荷电场线分布情况的是（　　）
A． B．
C． D．
5．下列说法中不正确的是（　　）
A．通过某面的磁感线条数为零，则此面处磁感应强度不一定为零
B．空间各点磁感应强度的方向就是该点的磁场方向
C．平行放置的两条形磁铁间异名磁极间的磁场为匀强磁场
D．某处磁感应强度为零，则通过该处的某面的磁感线条数一定为零
6．如图所示，连接负载的固定U型金属导轨abcd，放置在与导轨平面垂直的匀强磁场中。导轨上有一根可自由滑动的金属棒ef，在金属棒向左平移的过程中。下列说法正确的是（　　）
A．穿过ebcf回路的磁通量不变
B．穿过ebcf回路的磁通量变小
C．ae段有电流通过
D．bc段有电流通过
7．如图所示的通电螺线管右侧放了一个可自由转动的小磁针，下列说法正确的是（　　）
A．小磁针左端为N极
B．通电螺线管的左端为N极
C．将电源正负极对调后螺线管南北极也对调
D．在螺线管所在电路中串联一个电阻后螺线管的磁性增强
8．如图所示为探究感应电流方向与哪些因素有关的实验，图中箭头表示导体的运动方向。下列说法中正确的是（　　）
A．比较图（a）和图（b）可知，感应电流的方向与磁场方向有关
B．比较图（b）和图（c）可知，感应电流的方向与磁场方向和导体运动方向无关
C．比较图（a）和图（c）可知，感应电流的方向与磁场方向无关
D．由图（d）可以得出感应电流的方向跟导体是否运动无关
9．如图所示实验装置中用于研究电磁感应现象的是（　　）
A． B． C． D．
10．关于磁场与磁感应强度说法正确的是（　　）
A．磁体间的相互作用是通过磁场发生的
B．地磁极在地理北极附近
C．通电导体不受力说明该处磁感应强度为零
D．由可知，某处磁感应强度大小与放入该处的通电导线乘积成反比
11．如图所示，虚线左侧存在垂直于纸面的匀强磁场，闭合线框位于纸面内、在其由位置Ⅰ沿直线运动到位置Ⅱ的过程中，穿过线框的磁通量（　　）
A．一直变小 B．一直变大 C．先变大后变小 D．先变小后变大
12．在物理学发展过程中，许多科学家做出了杰出的贡献，下列说法正确的是（　　）
A．奥斯特发现了电流间的相互作用规律
B．安培发现了磁场对运动电荷的作用规律
C．安培根据通电螺线管的磁场和条形磁铁的磁场的相似性，提出了分子电流假说
D．法拉第观察到，在通有恒定电流的静止导线附近的固定导线圈中，会出现感应电流
13．建立完整的电磁场理论并首先预言电磁波存在的科学家是（ ）
A．法拉第
B．奥斯特
C．赫兹
D．麦克斯韦
14．如图所示，一通电螺线管通有图示电流，小磁针1、2、4放在螺线管周围，小磁针3放在螺线管内部，四个小磁针静止在如图所示位置，则四个小磁针的N、S极标注正确的是(　　)
A．1 B．2 C．3 D．4
15．如图所示，电流表与螺线管组成闭合电路，以下不能使电流表指针偏转的是
A．将磁铁插入螺线管的过程中
B．磁铁放在螺线管中不动时
C．将磁铁从螺线管中向上拉出的过程中
D．磁铁静止而将螺线管向上移动
2．C
【详解】产生感应电流的条件是磁通量变化和形成闭合回路。由图可知，线圈从左往右匀速运动，经过如图所示位置时，只有C选项的图的磁通量发生了变化。
故选C。
3．A
【详解】AB．由安培定则可判断，A中电流的磁场正确，故A正确，B错误；
CD．条形磁铁外部磁感线从N→S，内部从S→N，故CD错误。
故选A。
4．A
【详解】A．A是等量同种点电荷的电场线，A正确；
B．B是等量异种点电荷的电场线，B错误；
C．C是匀强电场的电场线，C错误；
D．D是反向通电导线周围的磁感线，D错误。
故选A。
5．C
【详解】A．通过某面的磁感线条数为零，可能磁场方向与该面平行，则此面处磁感应强度不一定为零，故A正确，不符合题意；
B．磁感应强度反映磁场的强弱和方向，它的方向就是该处磁场的方向，故B正确，不符合题意；
C．两平行放置异名磁极间的磁场不是匀强磁场，近距离两异名磁极间的磁场可看成是匀强磁场，故C错误，符合题意；
D．磁感应强度为零，放在该处的某面就无磁感线穿过，故D正确，不符合题意。
故选C。
6．D
【详解】AB．因为ebcf回路的面积变大，由知穿过ebcf回路的磁通量变大，故AB错误；
C．因为ae段不在闭合回路里，即无电流，故C错误；
D．因为穿过ebcf闭合回路的磁通量变大，即有感应电流产生，故bc段有电流通过，故D正确。
故选D。
7．C
【详解】AB．图中电流从螺线管的左侧流入、右侧流出，由安培定则可知，通电螺线管的右端是N极，因同名磁极相互排斥，异名磁极相互吸引，则小磁针静止时其左端为S极，故AB错误；
C．将电源正负极对调后，螺线管中的电流方向改变，螺线管的磁极发生改变，所以螺线管南北极也对调，故C正确；
D．在螺线管所在电路中串联一个电阻，总电阻增大，电路的电流变小，则通电螺线管的磁性减弱，故D错误。
故选C。
8．A
【详解】A．图（a）和图（b），导体切割磁感应线方向不变，改变磁场方向，感应电流的方向改变，所以两个图探究感应电流的方向与磁场方向有关，故A正确；
B．图（b）和图（c），磁场方向和导体切割磁感应线的方向都相反，感应电流的方向没改变，所以两图说明感应电流的方向与导体切割磁感应线方向和磁场方向都有关，故B错误。
C．图（a）和图（c），磁场方向不变，改变导体切割磁感应线的方向，但是产生的感应电流的情况发生了改变，所以说明能否产生感应电流与导体切割磁感线的方向有关，故C错误；
D．由图（d）可以得出能否产生感应电流与导体切割磁感线的方向有关，选项D错误。
故选A。
9．B
【详解】A．闭合电键后，导体ab在磁场中受到磁场力的作用而运动，该实验探究通电导线受到磁场力的作用，A错误；
B．导体棒运动，导体棒切割磁感线产生感应电流，探究电磁电磁感应现象， B正确；
C．开关闭合后，原来静止在磁场中的导体运动起来，说明通电导体在磁场在中受到力的作用，探究的是通电导线受磁场力作用，C错误；
D．导体中通过电流时，原来静止在南北方向的小磁针的指向发生了偏转，说明它受到了磁力的作用，从而说明电流的周围存在磁场，探究的是电流的磁效应，D错误。
故选B。
10．A
【详解】A．磁体间的相互作用是通过磁场发生的，选项A正确；
B．地磁N极在地理南极附近，选项B错误；
C．通电导体不受力，可能是电流方向与磁场方向平行，而该处磁感应强度不一定为零，选项C错误；
D．磁场中某处磁感应强度大小是由磁场本身决定的，与放入该处的通电导线所受的安培力F以及IL乘积无关，选项D错误。
故选A。
11．B
【详解】磁通量 ，由位置Ⅰ沿直线运动到位置Ⅱ的过程中，面积增大，磁通量一直变大。
故选B。
12．C
【详解】A．安培发现了电流间的相互作用规律，故A错误；
B．洛伦兹发现了磁场对运动电荷的作用规律，故B错误；
C．根据安培定则判断出通电螺线管的磁场和条形磁铁的磁场有相似性，安培根据通电螺线管的磁场和条形磁铁的磁场有相似性，提出了分子电流假说，故C正确；
D．法拉第观察到，在通有恒定电流的静止导线附近的固定导线圈中，不会出现感应电流，故D错误。
故选C。
13．D
【详解】法拉第最先验证了电磁感应现象；奥斯特最先发现电流的磁效应；赫兹最先验证了电磁波的存在；麦克斯韦建立了电磁场理论，并预言了电磁波的存在。
故选D。
14．B
【详解】小磁针静止时的N极指向为该处的磁感线方向，根据安培定则可知通电螺线管的右端为N极，左端为S极，内部磁感线方向是从左到右，外部从N到S，故只有小磁针2的N、S极标注正确
故B。
15．B
【详解】AC．在磁铁插入、拉出过程中线圈中的磁通量均发生变化，回路中有感应电流，指针会偏转，因此AC错误；
B．磁铁放在螺线管中不动时，线圈中的磁通量不发生变化，无感应电流产生，故B正确．
D．磁铁静止而将螺线管向上移动，线圈中的磁通量发生变化，会有感应电流产生，故D错误．

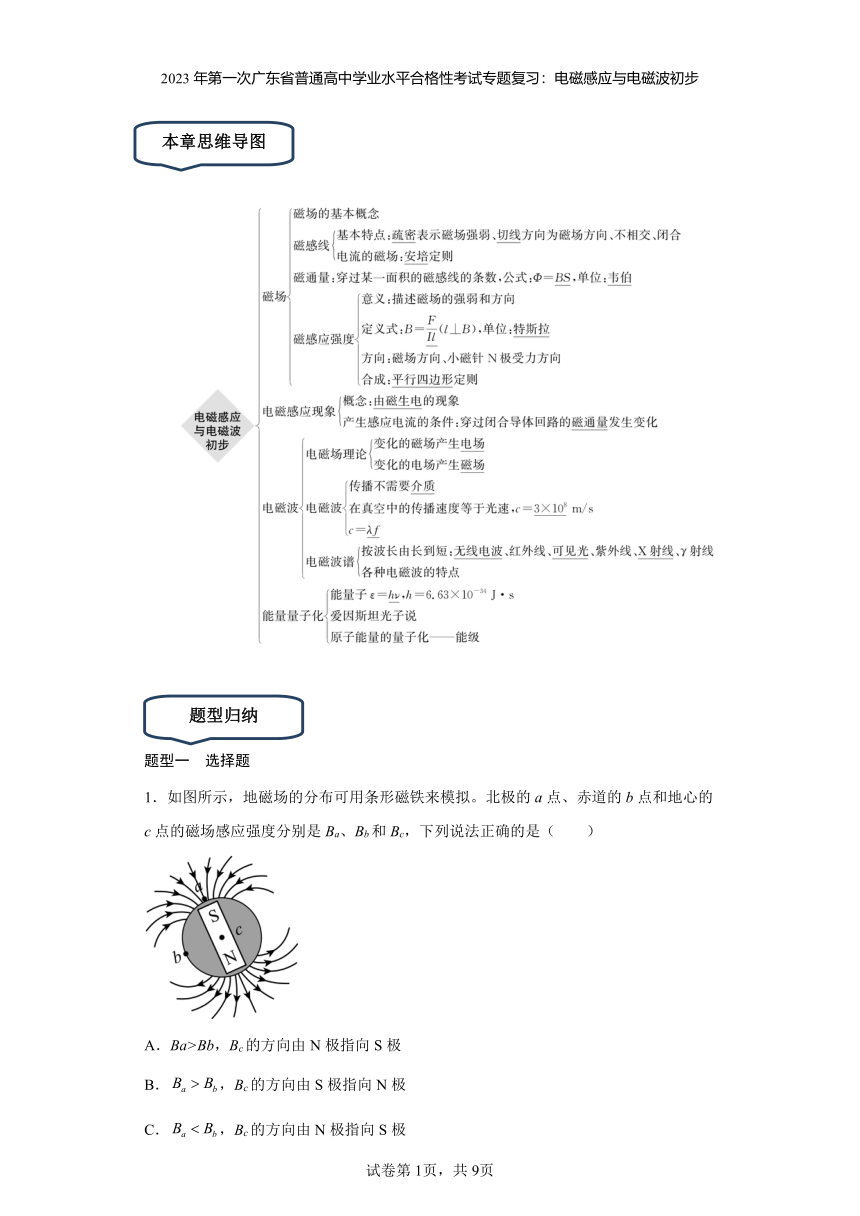

本章思维导图
题型归纳
强化练习
参考答案
