20.3 电磁铁 电磁继电器 学案

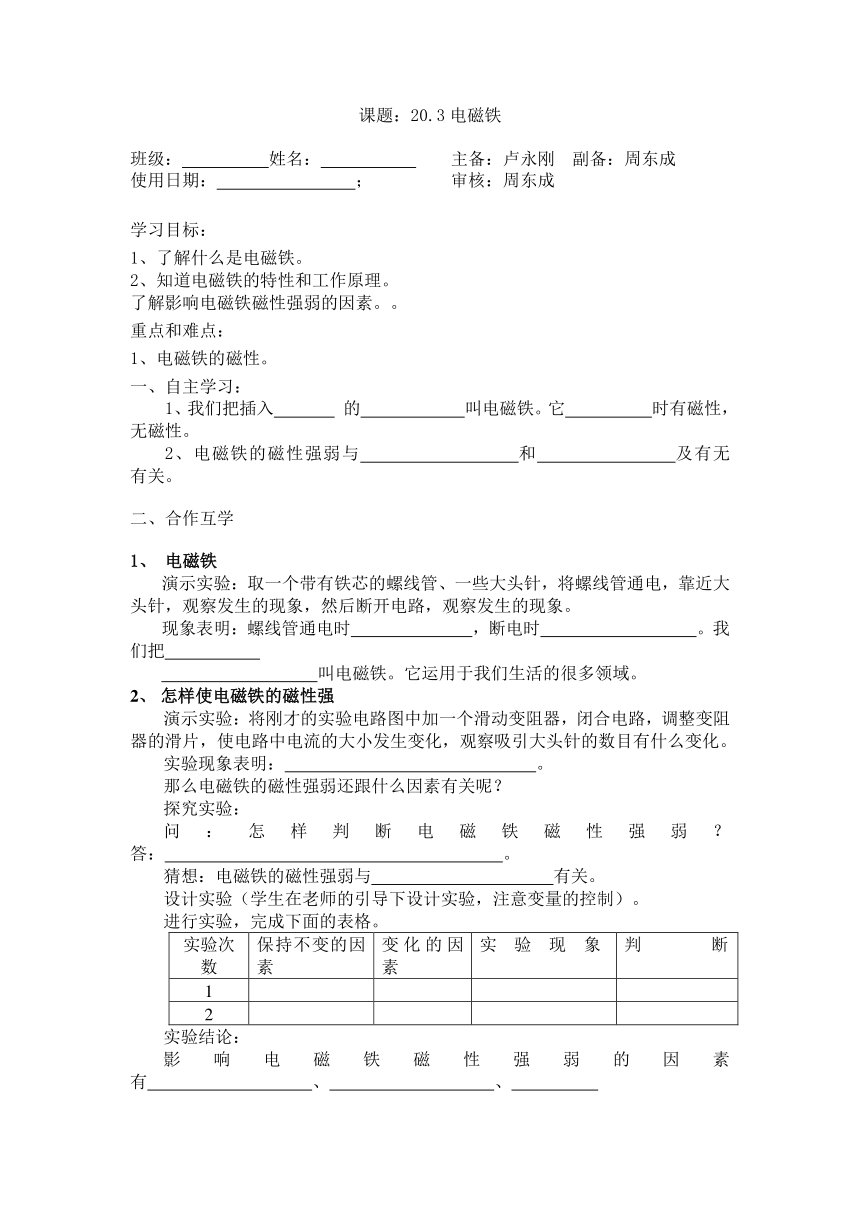

课题：20.3电磁铁
班级： 姓名： 主备：卢永刚 副备：周东成
使用日期： ； 审核：周东成
学习目标：
了解什么是电磁铁。
知道电磁铁的特性和工作原理。
了解影响电磁铁磁性强弱的因素。。
重点和难点：
1、电磁铁的磁性。
一、自主学习：
1、我们把插入 的 叫电磁铁。它 时有磁性，
无磁性。
2、电磁铁的磁性强弱与 和 及有无 有关。
二、合作互学
1、 电磁铁
演示实验：取一个带有铁芯的螺线管、一些大头针，将螺线管通电，靠近大头针，观察发生的现象，然后断开电路，观察发生的现象。
现象表明：螺线管通电时 ，断电时 。我们把
叫电磁铁。它运用于我们生活的很多领域。
怎样使电磁铁的磁性强
演示实验：将刚才的实验电路图中加一个滑动变阻器，闭合电路，调整变阻器的滑片，使电路中电流的大小发生变化，观察吸引大头针的数目有什么变化。
实验现象表明： 。
那么电磁铁的磁性强弱还跟什么因素有关呢？
探究实验：
问：怎样判断电磁铁磁性强弱？答： 。
猜想：电磁铁的磁性强弱与 有关。
设计实验（学生在老师的引导下设计实验，注意变量的控制）。
进行实验，完成下面的表格。
实验次数 保持不变的因素 变化的因素 实 验 现 象 判 断
1
2
实验结论：
影响电磁铁磁性强弱的因素有 、 、
。带有 ， 越强， 越多，磁性就越强。
简单解释电磁铁强弱的几个因素。
介绍电磁铁的几个具体应用：电磁起重机，电磁选矿机等等。
三、自觉练习：
1. 内部带铁心的螺线管叫 ，电磁铁的优点很多，它的磁性有无可以由 来控制；电磁铁的磁性强弱可以由 来控制；电磁铁的南北极可以由 来控制，使用起来很方便．在电流一定时，螺线管的匝数越多，它的磁性越 ．
2．某同学的实验装置如右图9-19所示，弹簧下端吊的是铁块，当他将开关闭合以后，弹簧的长度_______；当他将滑动变阻器的滑片向左滑动时，电流表的示数_______，弹簧的长度将 ；如果其他条件不变，他只是将电源的正负极调换了一下，发生变化的是 。
3．小丽要研究电磁铁的磁性强弱跟什么因素有关．现有线圈匝数分别为50匝和100匝的外形相同的电磁铁，她先后将这两个电磁铁接入下图9-26的电路中．闭合开关S后用电磁铁吸引大头针，并移动滑动变阻器的滑片P．重复了多次实验，记录如下：
50匝的电磁铁 100匝的电磁铁
实验次数 1 2 3 4 5 6
电流表示数／A 0.8 1.2 1.5 0.8 1.2 1.5
吸引大头针的最多数目／枚 5 8 10 10 16 25
（1）实验中小丽是通过电磁铁 来判定其磁性强弱的。
（2）分析第1、2、3次的实验记录，会发现 相同时， 磁性越强。
（3）分析第 次的实验记录，会发现电流相同时， 磁性越强。
4．下列办法中不能改变电磁铁磁性强弱的是（ ）
A．改变通过线圈中电流的强弱 B．改变线圈的匝数
C．改变通过线圈中电流的方向 D．在通电螺线管中插入铁芯
5、“研究电磁铁”的探究实验中，给你的器材是：一个线圈匝数可以改变的电磁铁、电池组、开关、滑动变阻器、大头针、铜芯线。请完成如下实验表格。
步骤 控制不变因素 调节变化因素 观察实验现象 探究结论
1 同一电磁铁电流相同 通电 通电有磁性断电无磁性
断电
2 线圈匝数 吸大头针数增加 电流越大磁场越强
吸大头针数减少
3 线圈形状电流相同 匝数多 吸大头针多
匝数少 吸大头针少
四、记忆整理：
