地理人教版（2019）必修第一册1.4地球的圈层结构（共19张ppt）

(共19张PPT)
第四节 地球的圈层结构

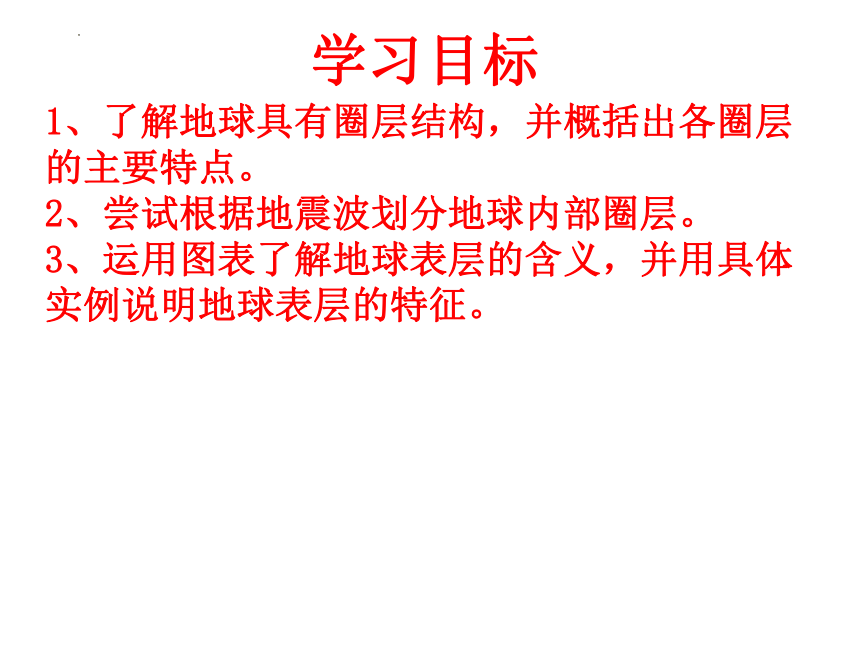

学习目标
1、了解地球具有圈层结构，并概括出各圈层的主要特点。
2、尝试根据地震波划分地球内部圈层。
3、运用图表了解地球表层的含义，并用具体实例说明地球表层的特征。

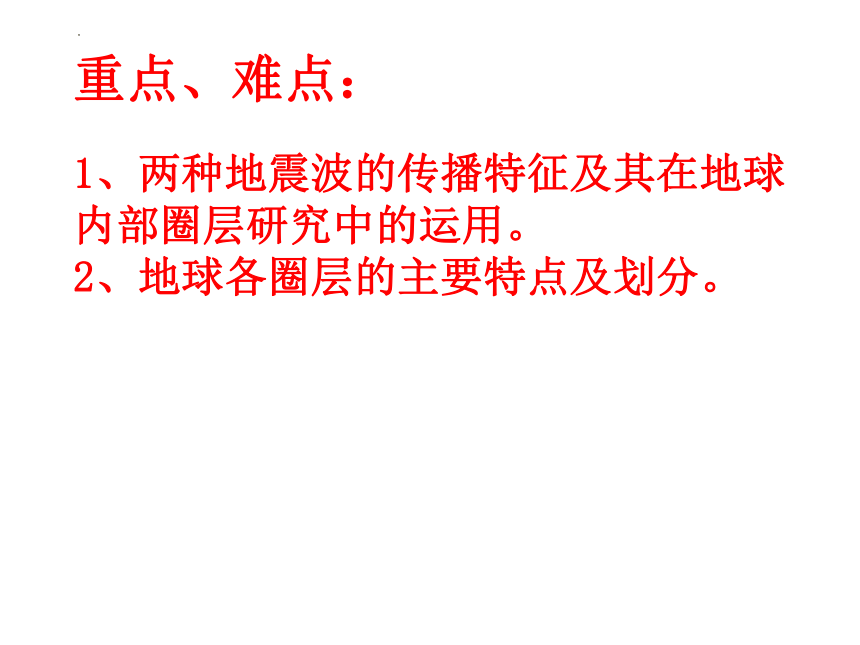

重点、难点：
1、两种地震波的传播特征及其在地球内部圈层研究中的运用。
2、地球各圈层的主要特点及划分。
一、地球的内部圈层结构
1、划分依据：地震波
地震波：当地震发生时，地下岩石受到强烈冲击，产生弹性震动，并以波的形式向四周传播，这种弹性波即为地震波。
分类 特 点
传播速度 所经物质状态 给人的感觉 共同点
纵波(P波) 较快 固体、液体、气体 上下颠簸 都随着所通过物体的性质而变化
横波（S波） 较慢 固体 左右摇晃
不连续面：波速突然发生变化的面
2、圈层的划分
不连续面 地下深度 波速变化
莫霍界面 33千米处（大陆部分） 这个不连续面下，纵波和横 波的传波速度明显增加。
古登堡界面 2900千米处 这里波横波完全消失，纵波传播的速度突然下降。

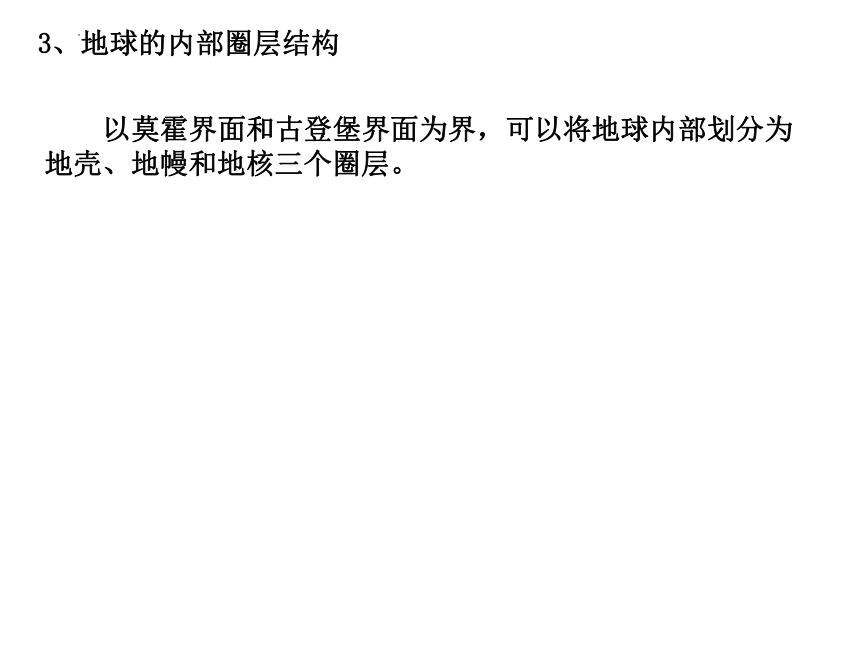

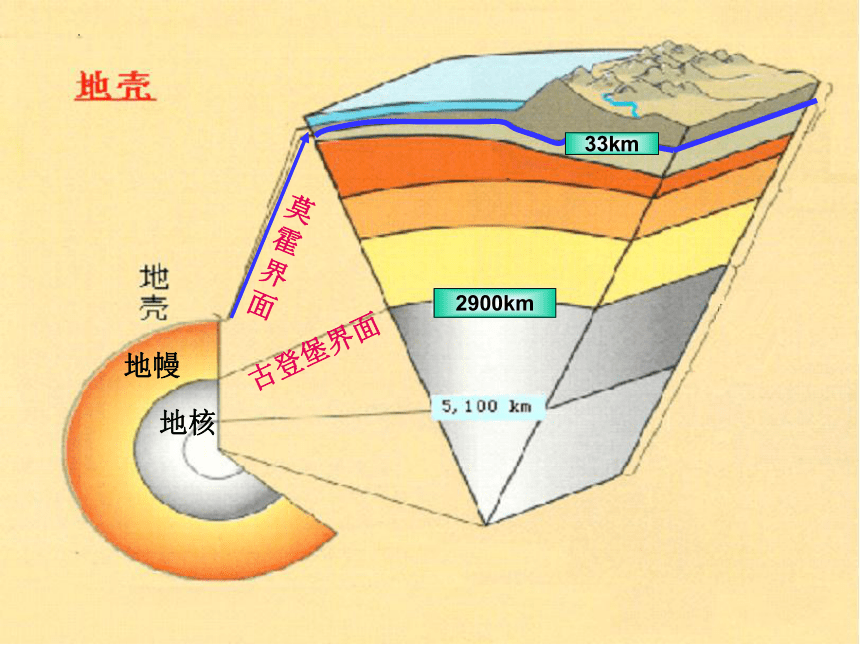

3、地球的内部圈层结构
以莫霍界面和古登堡界面为界，可以将地球内部划分为地壳、地幔和地核三个圈层。
地核
地幔
2900km
33km
莫霍界面
古登堡界面
上层： 硅铝层（较轻）一般只分布在大陆部分,高山、高原区厚度大,平原地区厚度小;在大洋地壳中很薄,甚至缺失
下层：硅镁层（较重）普遍存在(连续分布)
大陆地壳：双层——硅铝层、硅镁层，平均33km
大洋地壳：单层——硅镁层，平均6km
■地壳结构
大陆地壳：双层
大洋地壳：单层
莫霍界面
上层： 硅铝层
下层：硅镁层
地幔
地壳
■地壳的厚度
■组成地壳的元素
大陆地壳：双层
大洋地壳：单层
莫霍界面
上层： 硅铝层
下层：硅镁层
地幔
地壳
规律——地表大范围海拔越高,地壳越厚;海拔越低,地壳越薄.全球平均17千米
地核
地幔
1000km
上地幔
下地幔
软流层
莫霍界面
古登堡界面
岩石圈：地壳和上地幔顶部（软流层以上）的部分。
岩石圈
岩浆的发源地
地幔
地壳
莫霍界面
古登堡界面
软流层
温度、压力和密度都很大
二、地球的外部圈层结构
地球的外部圈层包括大气圈、水圈、生物圈等，这些圈层之间相互联系、相互制约，形成人类赖以生存和发展的自然环境。
圈层名称 概念 组成 作用或特点
大气圈 由气体和悬浮物组成的包围地球的复杂系统 气体和悬浮物，主要成分是氮和氧 是地球自然环境的重要组成部分
水圈 地球表层水体构成的连续但不规则的圈层 地表水、地下水、大气水、生物水等 水圈的水处于不间断的循环运动之中
生物圈 地球表层生物及其生存环境的总称 生物及其生存环境 它占有大气圈的底部、水圈的全部和岩石圈的上部。它是大气圈、水圈和岩石圈互相渗透、互相影响的结果
1.有关地震波的叙述正确的是（ ）
A. 地震波是一种无线电波
B. 纵波传到古登堡面时完全消失
C. 纵波和横波传播速度在莫霍面都明显减少
D. 从震源发生的地震波，纵波比横波先到达地面
基础练习
D
3．地球内部由外向里的分层依次是（ ）
A．地幔、地壳、地核 B．地核、地幔、地壳
C．地壳、地幔、地核 D．地壳、地核、地幔
2．地震发生时，在鄱阳湖一艘渔船上的人们感觉到（ ）
A．左右摇晃 B．上下颠簸
C．先左右摇晃,后上下颠簸 D．先上下颠簸,后左右摇晃
B
C
4．莫霍界面是（ ）
A．地壳和地幔的界线　　　　　B．地幔和地核的界线
C．岩石圈和地幔的界线　　　　D．上地幔和下地幔的界线
6．岩石圈位于（ ）
A．地面以下，古登堡界面以上
B．地面以下，软流层以上
C．地面以下，莫霍界面以上
D．莫霍界面以下，软流层以上
5．整个地壳平均厚度约为（ ）
A．约6千米 B．小于岩石圈的平均厚度
C．约33千米 D．大于岩石圈的平均厚度
A
B
B
7．有关地球外部圈层的说法，正确的是（ ）
A．大气圈是由大气组成的简单的系统
B．水圈是一个连续不规则的圈层
C．生物圈包括大气圈的全部、水圈的全部
D．地球的外部圈层之间关系密切，但和地球的内部圈层没有关系
8.联系地球内部圈层和外部圈层的是（ ）
A．大气圈 B．生物圈
C．岩石圈 D．水圈
B
B
B
9、读地球四个圈层构成的示意图
大气圈
A
C
分析A、B、C分别代表什么圈层？
水圈
岩石圈
生物圈
10、读“地震波速度与地球内部构造图”，回答下列各题。
（1）指出图中A、B各代表什么地震波：
A ，B 。
（2）A和B两种地震波大约在地下 千米处，速度明显加快，从而发现了C 面。
（3）在2900千米深处，A波和B波发生了什么变化
A ，B 。从而发现了D 　 面。
（4）C面以上
为 　 ，
C面和D面之间
为 　 ，
D面以下为 。
横波（S波）
纵波（P波）
莫霍
（完全）消失
迅速减小
古登堡
地壳
地幔
地核
33
