20.4电动机课件

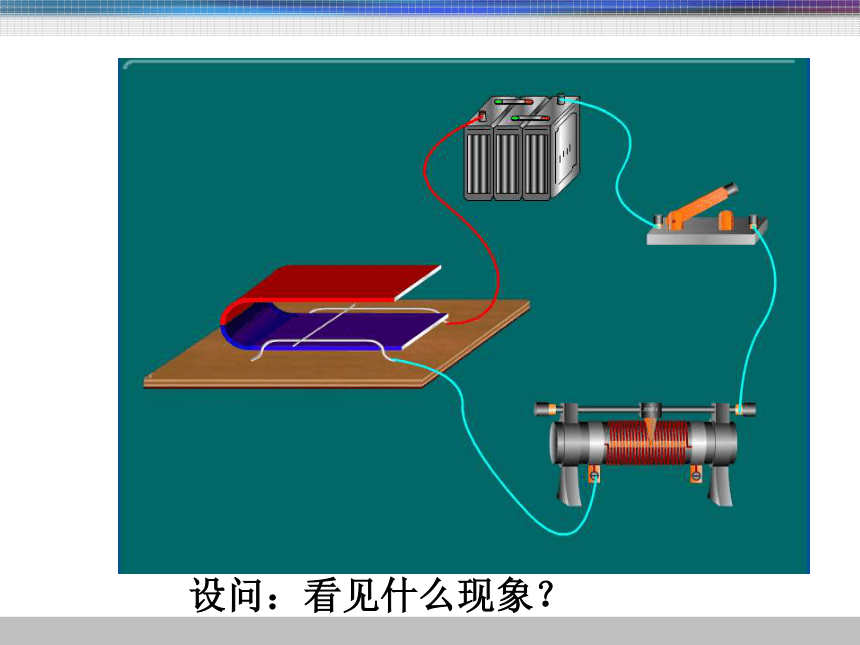

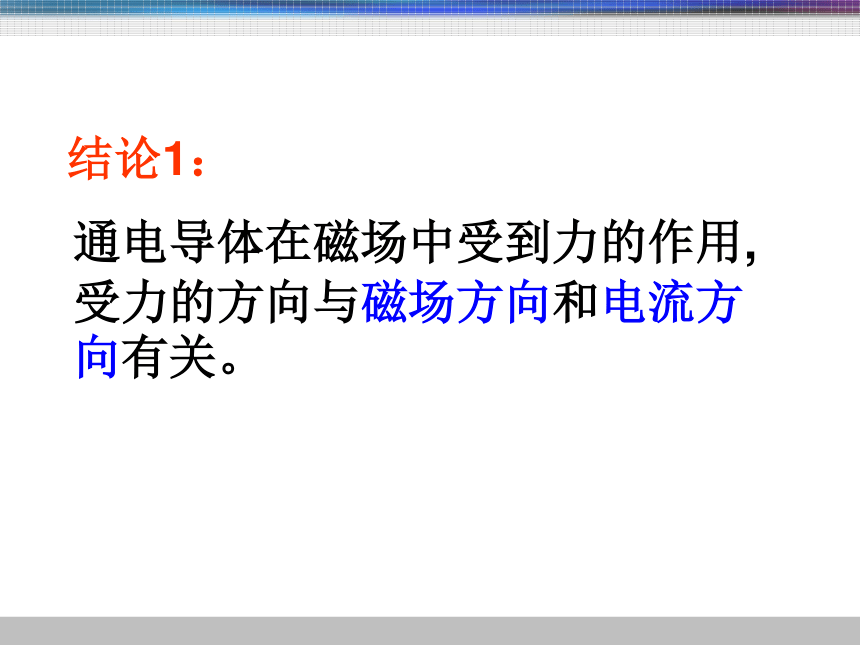

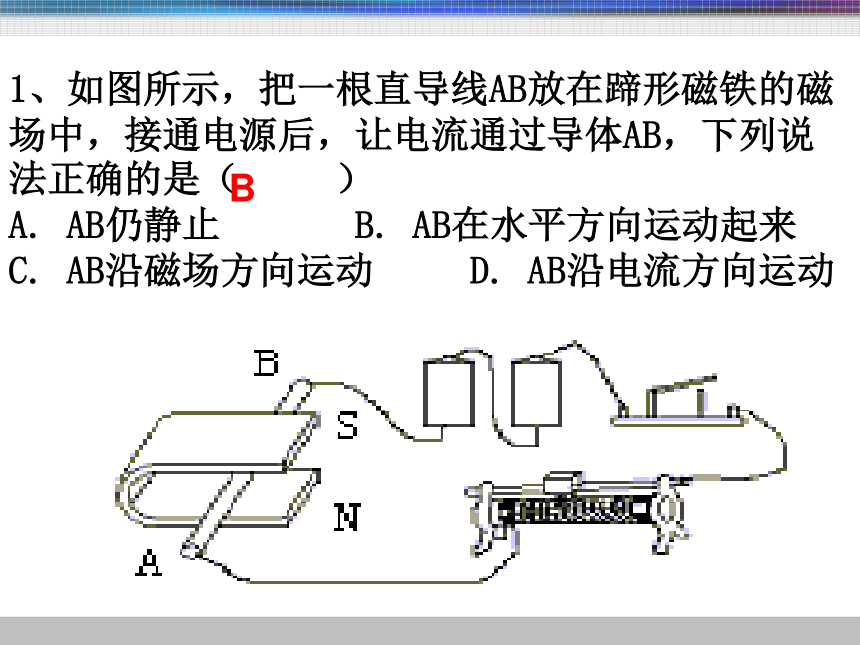

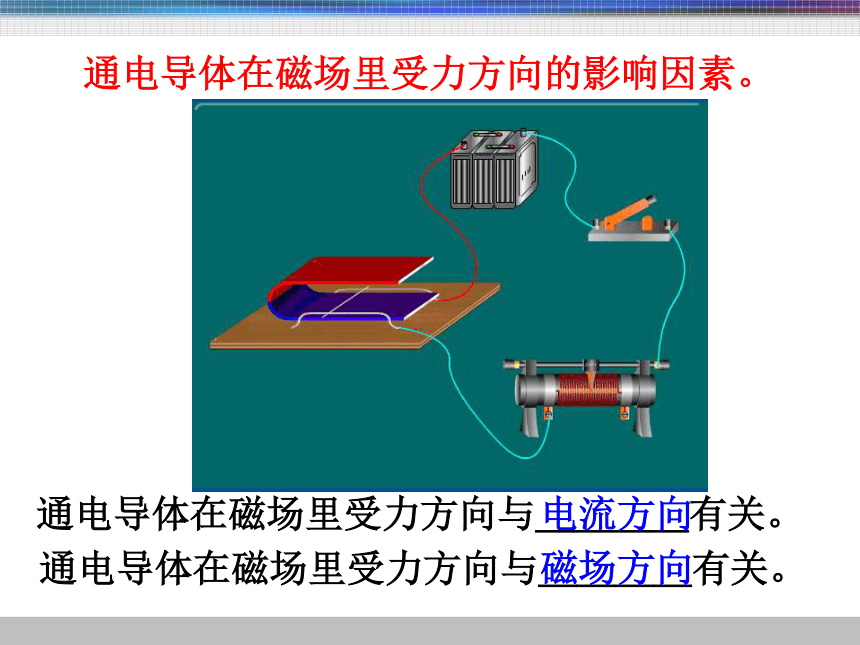

课件20张PPT。 第4节：电动机设问：看见什么现象？ 通电导体在磁场里受力方向的影响因素。 通电导体在磁场里受力方向与＿＿＿＿有关。 通电导体在磁场里受力方向与＿＿＿＿有关。 电流方向磁场方向结论1：通电导体在磁场中受到力的作用,受力的方向与磁场方向和电流方向有关。 1、如图所示，把一根直导线AB放在蹄形磁铁的磁场中，接通电源后，让电流通过导体AB，下列说法正确的是（ ）
A. AB仍静止 B. AB在水平方向运动起来

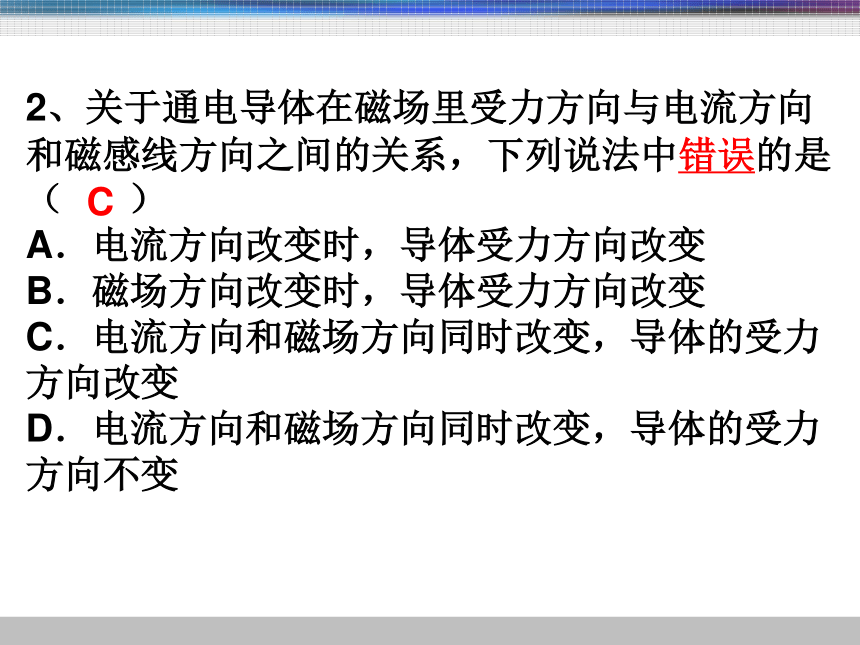

C. AB沿磁场方向运动 D. AB沿电流方向运动 B2、关于通电导体在磁场里受力方向与电流方向和磁感线方向之间的关系，下列说法中错误的是（ ）
A．电流方向改变时，导体受力方向改变

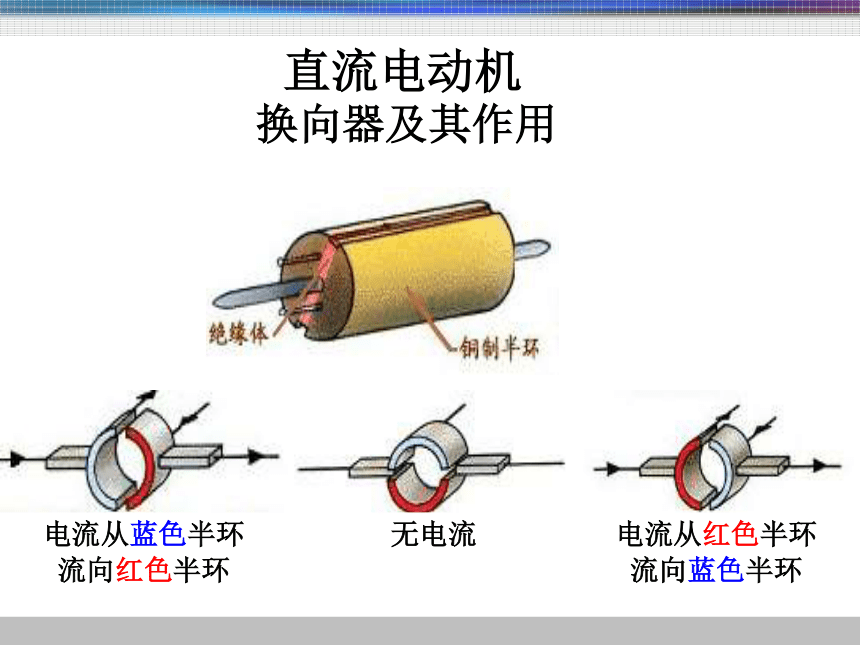

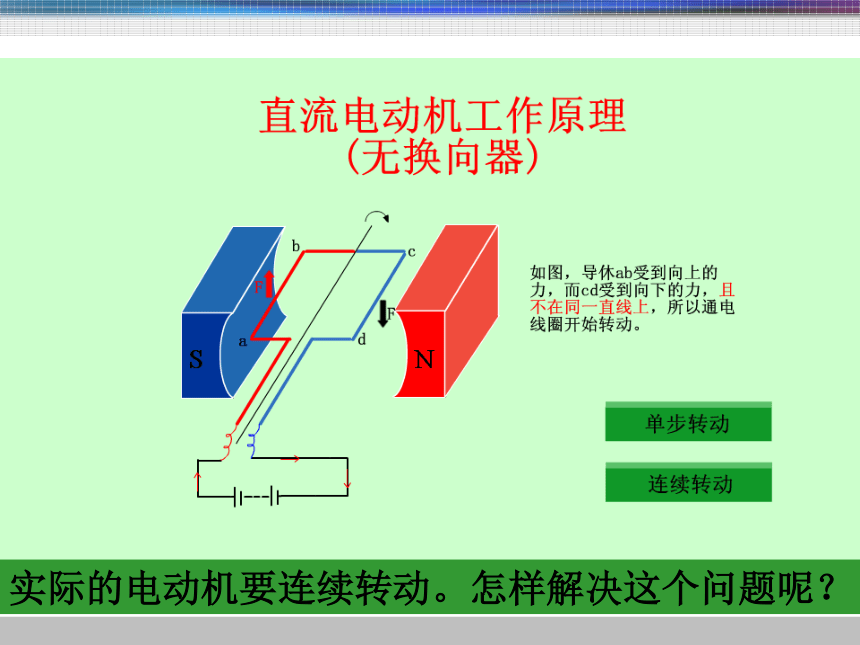

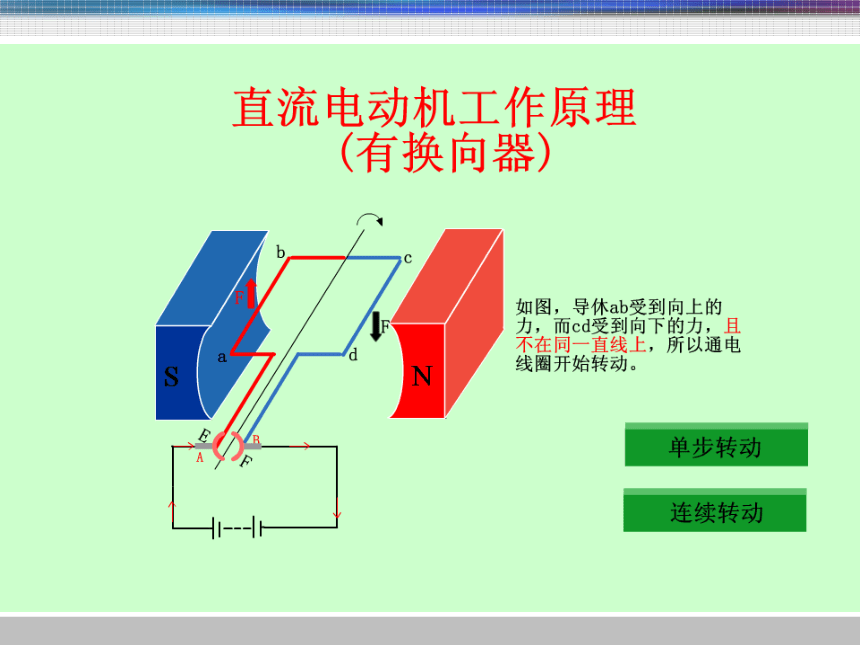

B．磁场方向改变时，导体受力方向改变C．电流方向和磁场方向同时改变，导体的受力方向改变D．电流方向和磁场方向同时改变，导体的受力方向不变C实际的电动机要连续转动。怎样解决这个问题呢？ 直流电动机换向器及其作用电流从蓝色半环
流向红色半环电流从红色半环
流向蓝色半环无电流
(1)使磁场中的通电线圈连续转动，就要每当线圈刚转过平衡位置，就改变一次电流方向。
(2)换向器二、直流电动机1、直流电动机的构造 定子（磁体）转子（线圈）换向器电刷 探究：电动机转速和转向与什么因素有关？电动机的应用 直流电动机广泛应用电车、电机车以及机床
、起重机、电动工具、电动玩具上。电动机的应用 除了直流电动机外，还有交流电动机，
交流电动机广泛用在电风扇、洗衣机、电冰
箱等家用电器中。四、课堂巩固练习1、直流电动机能持续转动，主要是因为（ ）
线圈的作用 ????B. 电流的作用
C. 磁场的作用 ????D. 换向器的作用1、改变电动机的电流方向或磁感线方向可改变电动机的转向；
2、调节电流大小可改变电动机的转速。实验结论：D2.直流电动机工作时，线圈平面经过垂直磁感线的位置时( )
A.线圈受力平衡，速度为零
B.线圈受力平衡，速度不为零
C.线圈受力不平衡，速度为零
D.线圈受力不平衡，速度不为零B 3、根据甲图，判断乙图通电导线的受力方向、丙图导线中电流方向：乙电动机小结：
1、通电导体在磁场中受到力的作用（电动机原理），受
力的方向跟电流的方向和磁感线的方向有关。2、直流电动机
（1）构造：定子（磁体）、转子（线圈）、换向器
（两个彼此绝缘的铜半环）、电刷。 （2）换向器的作用：线圈转过平衡位置时，自动改变
线圈中电流的方向，使线圈连续转动。 （3）改变电动机的电流方向或磁感线方向可改变电动机 的转向；调节电流大小可改变电动机的转速。（4）电动机将电能转化为机械能。 （5）优点：结构简单，起动、倒转快，变速方便，效率
高、噪音低、无废气污染等。三、学生实验：组装电动机
