《第十三章　探究简单电路》测试卷

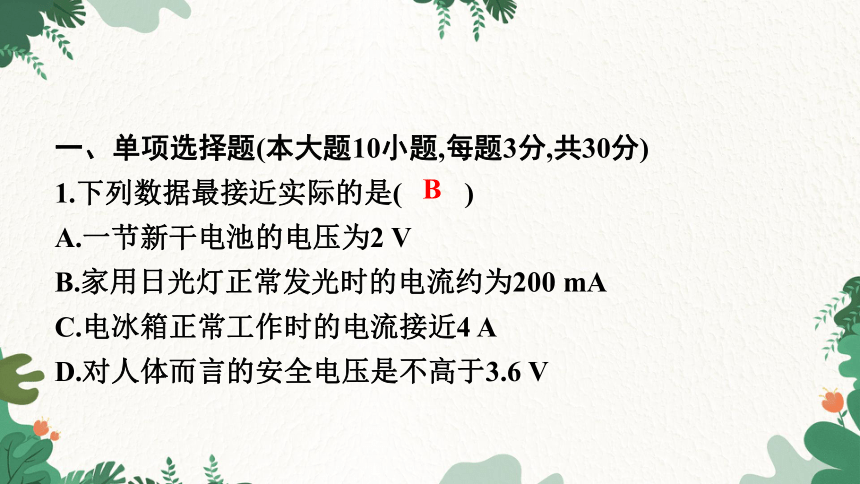

一、单项选择题(本大题10小题,每题3分,共30分)
1.下列数据最接近实际的是( )
A.一节新干电池的电压为2 V
B.家用日光灯正常发光时的电流约为200 mA
C.电冰箱正常工作时的电流接近4 A
D.对人体而言的安全电压是不高于3.6 V
B

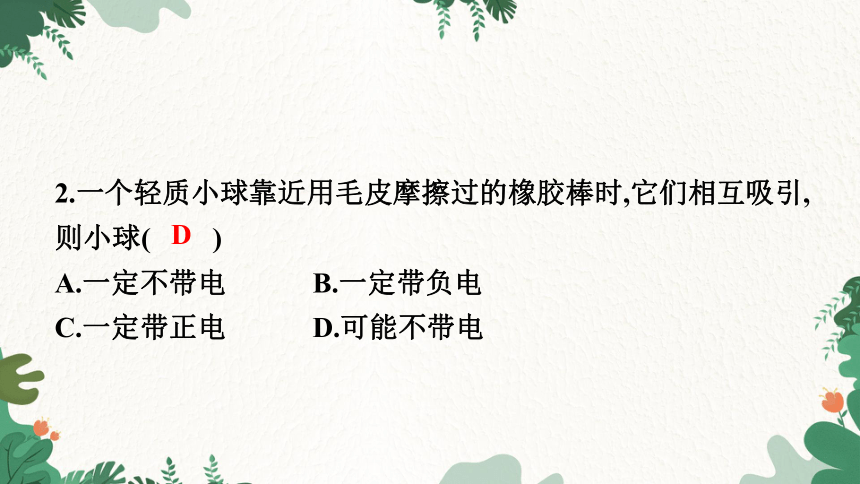

2.一个轻质小球靠近用毛皮摩擦过的橡胶棒时,它们相互吸引,则小球( )
A.一定不带电　 B.一定带负电
C.一定带正电　 D.可能不带电
D

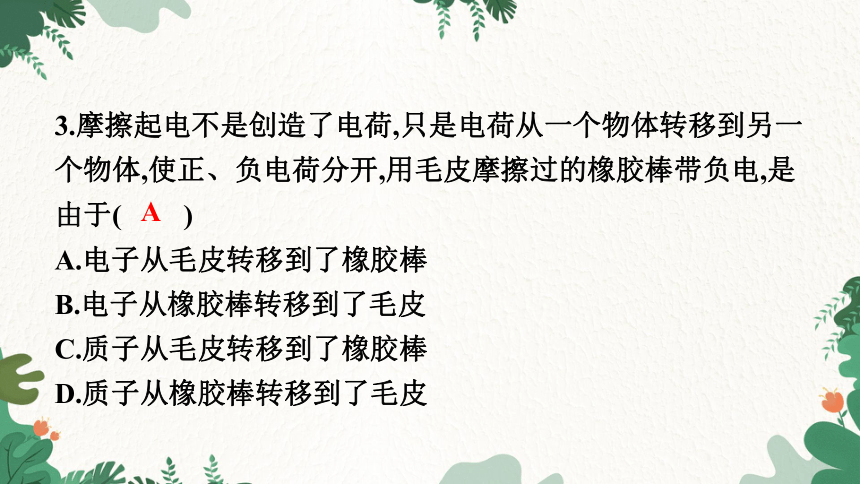

3.摩擦起电不是创造了电荷,只是电荷从一个物体转移到另一个物体,使正、负电荷分开,用毛皮摩擦过的橡胶棒带负电,是由于( )
A.电子从毛皮转移到了橡胶棒　
B.电子从橡胶棒转移到了毛皮
C.质子从毛皮转移到了橡胶棒　
D.质子从橡胶棒转移到了毛皮
A
A.图甲中,玻璃棒和丝绸摩擦时玻璃棒失去电子带负电,丝绸因有了多余电子而带等量的正电
B.图乙中,在闭合回路中电源外部的电流总是从电源负极流向电源正极
C.图丙中,两个小灯泡是串联关系
D.图丁中,带电体接触验电器的金属球时,验电器的金属箔张开,是因为同种电荷互相排斥

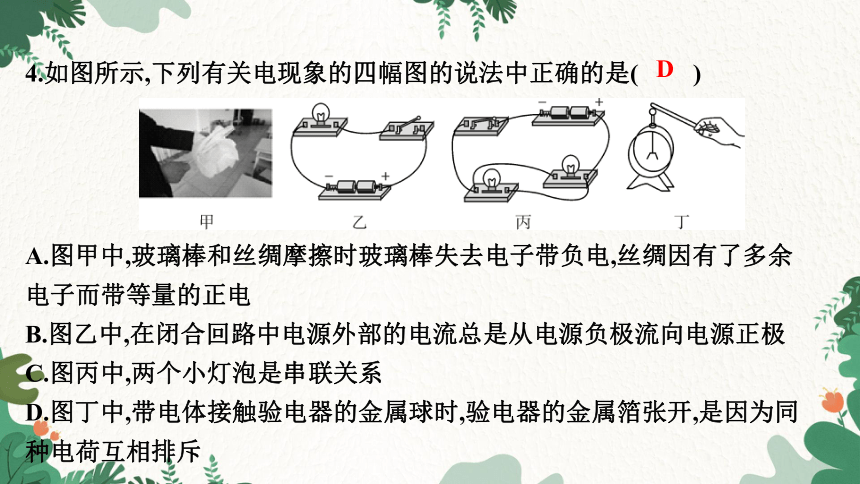

4.如图所示,下列有关电现象的四幅图的说法中正确的是( )
D

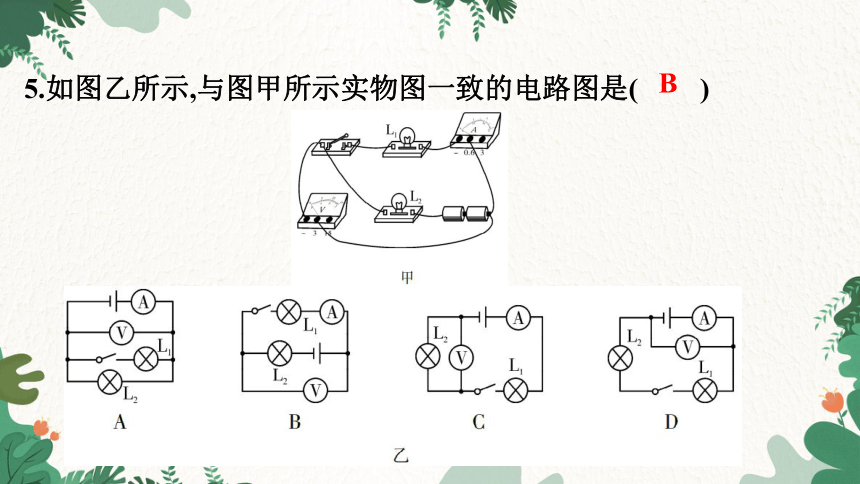

5.如图乙所示,与图甲所示实物图一致的电路图是( )
B

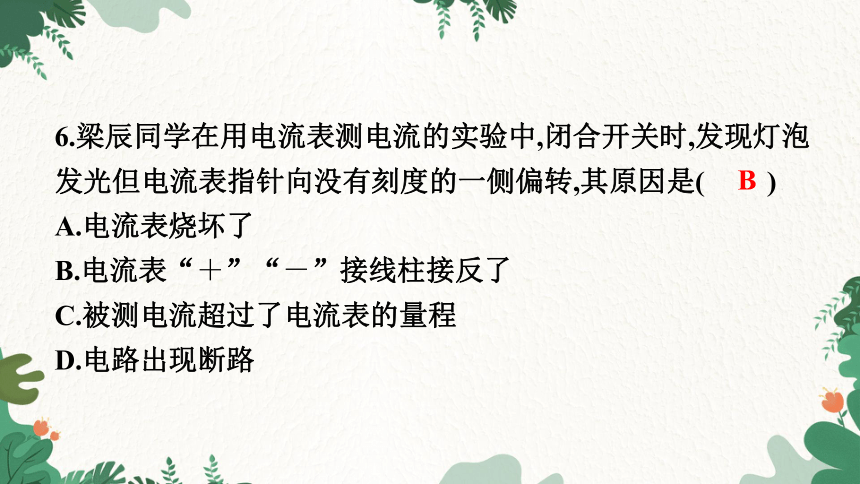

6.梁辰同学在用电流表测电流的实验中,闭合开关时,发现灯泡发光但电流表指针向没有刻度的一侧偏转,其原因是( )　
A.电流表烧坏了
B.电流表“＋”“－”接线柱接反了
C.被测电流超过了电流表的量程
D.电路出现断路
B
A.灯L1两端的电压为3 V
B.灯L1两端的电压为2 V
C.电源电压与灯L1两端的电压之和为3 V
D.灯L2两端的电压为2 V

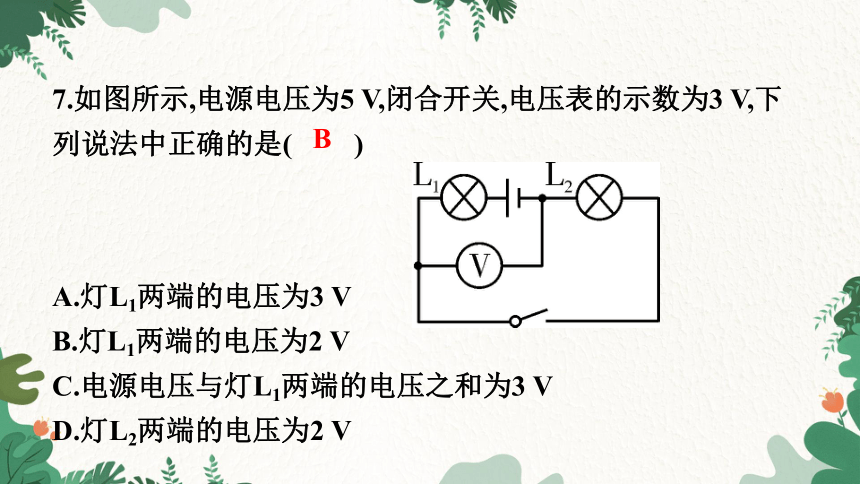

7.如图所示,电源电压为5 V,闭合开关,电压表的示数为3 V,下列说法中正确的是( )
B
A.只闭合S2,只有车灯亮　
B.闭合S2和S1,车灯亮,车铃响　
C.闭合S和S2,车行驶且车灯亮、车铃响　
D.只闭合S,只有车行驶
8.电动自行车是指以蓄电池作为辅助能源,在普通自行车的基础上安装了电机、控制器、蓄电池、转把、闸把等操纵部件和显示仪表系统的机电一体化的个人交通工具.小亮同学认真阅读说明书后绘出了其简化电路图,下列分析正确的是( )
D
A.灯L1与灯L2并联,电压表测灯L1两端的电压
B.灯L1与灯L2并联,电压表测灯L2两端的电压
C.灯L1与灯L2串联,电压表测灯L1两端的电压
D.灯L1与灯L2串联,电压表测灯L2两端的电压

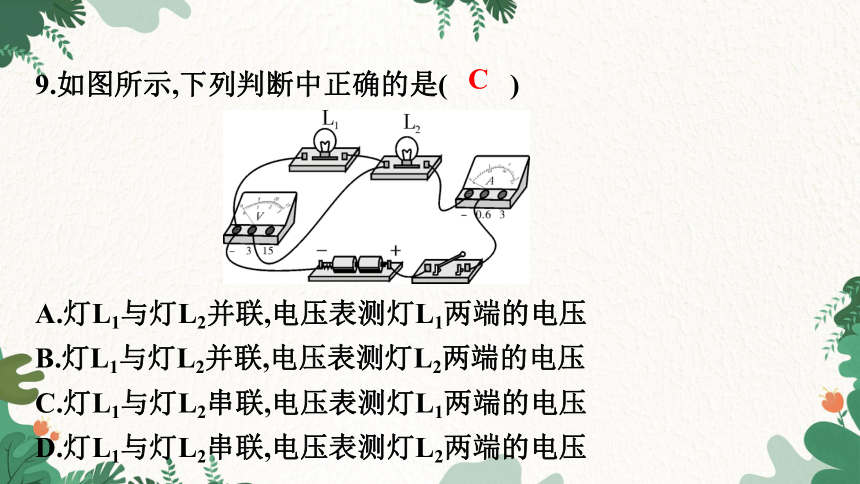

9.如图所示,下列判断中正确的是( )
C
A.L1处短路　
B.L1处断路　
C.L2处短路　
D.L2处断路

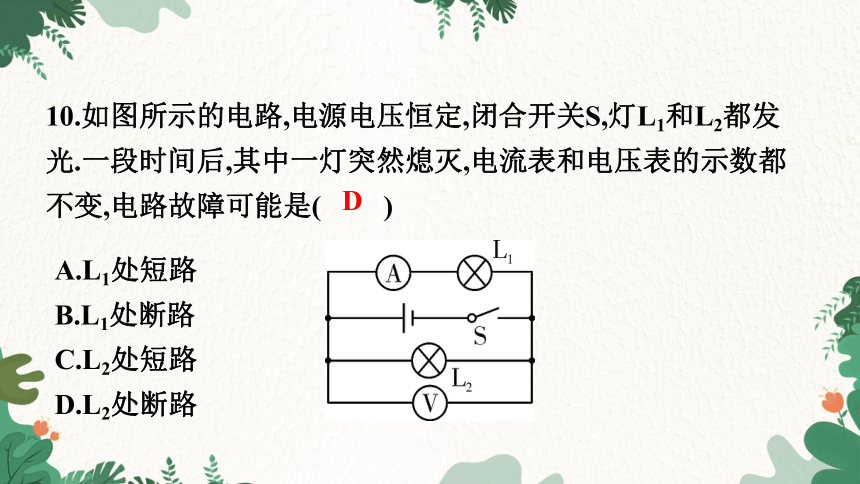

10.如图所示的电路,电源电压恒定,闭合开关S,灯L1和L2都发光.一段时间后,其中一灯突然熄灭,电流表和电压表的示数都不变,电路故障可能是( )
D
二、填空题(本大题5小题,每空2分,共24分)

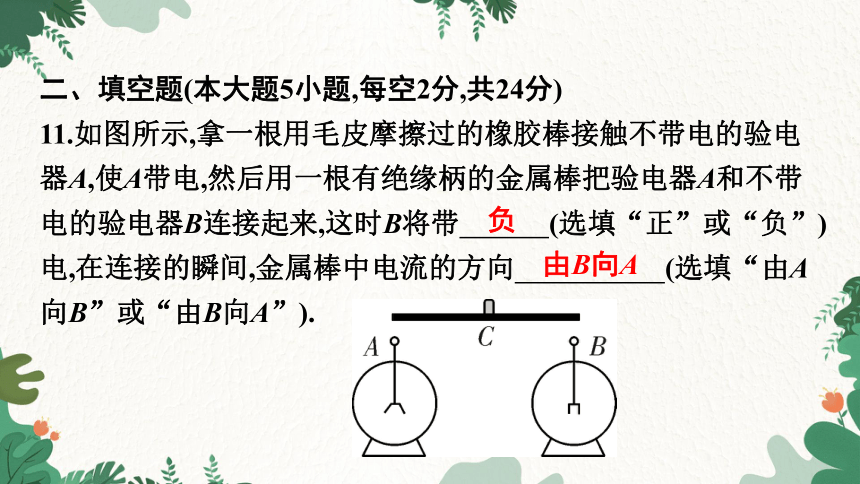

11.如图所示,拿一根用毛皮摩擦过的橡胶棒接触不带电的验电器A,使A带电,然后用一根有绝缘柄的金属棒把验电器A和不带电的验电器B连接起来,这时B将带　 　(选填“正”或“负”)电,在连接的瞬间,金属棒中电流的方向　 　(选填“由A向B”或“由B向A”).
　由B向A　
　负　
12.在如图所示电路中,甲、乙两处分别接入电流表或电压表,开关闭合后,两灯都发光,则甲为　 　表,乙为__________　 　表.
　电压　
　电流　
13.如图所示,要使L1和L2组成并联电路,应闭合开关　 　,
断开开关　 　.若同时闭合开关　 会发生短路.
　S1、S3　
　S1　
　S2、S3　
14.如图甲所示的电路中,L1与L2是　 　联的.开关S闭合后,两灯正常工作,两电流表指针均指在如图乙所示位置,则通过L1的电流为　 　A,通过L2的电流为　 　A.
　0.46　
　1.84　
　并　
15.如图所示,电源电压不变.当开关S断开时,电压表的示数为
4 V,当开关S闭合时,电压表的示数变化了2 V,则开关S断开时,
灯L1两端的电压为　 　V,灯L2两端的电压为　 　V.
　4　
　2　
三、作图题(共6分)
16.(1)根据如图甲所示的电路图,连接图乙中的实物图.
答案图
如图所示
(2)根据如图所示的实物图,在虚线框中画出对应的电路图.
如图所示
四、实验探究题(本大题2小题,第17小题12分,第18小题14分,共26分)
17.某学习小组用如图所示的器材探究“串联电路中用电器两端的电压与电源电压的关系”,用三节新干电池串联做电源,两只小灯泡的规格不同.
(1)用笔画线代替导线,连接实验电路.要求用电压表测量两灯串联的总电压.
答案图
如图所示
(2)一名同学在用电压表测量L1两端的电压时,直接选用0~3 V的量程,另一名同学认为这样做不行,你认为规范的操作方法是 _
　.
(3)在测量L2两端的电压时,两灯亮一下就突然熄灭了,电压表示数为0 V,一名同学用电压表检测了灯L1两端的电压,示数约等于4.5 V,则故障可能是　 　.
　L1断路　
量程测量　
先选用0~15 V量程试触,如果示数小于3 V,再改用0~3 V
(4)故障排除后,通过实验得到下表中的一组实验数据.为了得出串联电路中用电器两端的电压与电源电压关系的普遍规律,你认为应该　 　.
　换用不同规格的器材(灯泡、电源)多次测量　
L1两端的电压/V L2两端的电压/V 串联总电压/V
2.0 2.5 4.5
18.为了验证并联电路的电流特点,小薇设计了如图甲所示的电路进行实验.
(1)在连接电路时,开关应处于　 　状态.
(2)请你在实物电路(图乙)中用笔画线代替导线分别将导线a、b正确地连接到相应的接线柱上.
　断开　
答案图
如图所示
(3)她测出了L1、L2支路上和干路上的电流分别为I1、I2和I,电流表示数如图所示,可读出:I1＝0.5 A,I2＝　 　A.根据测量结果,在误差允许范围你认为并联电路中干路电流和各支路电流的关系是　 (写出关系式即可).
　I＝I1＋I2　
　0.52　
(4)其他同学按照小薇设计的测量电路正确进行测量,验证了他们的猜想.但他们同时发现:“并联各支路电流是相等的”,这个结论一定成立吗 　 　(选填“一定”或“不一定”).为了检验这个结论是否成立,应该　 　继续进行实验.
　选择不同规格的灯泡　
　不一定　
(5)已知电源电压恒定不变,小海利用原有的实验器材,添加一个开关,又设计了一个电路.利用这个电路,不用更换电流表的位置,就可直接测出三处的电流,同样可得出三处电流之间的关系.请你在下面虚线框中画出这个电路图.
如图所示
五、计算题(共6分)
19.如图所示的电路,求:
(1)当a、b都是电压表时,闭合开关S1和S2,a、b示数分别是6 V、3.5 V,那么灯L1两端的电压是多少.
(2)当a、b都是电流表时,断开开关S2、闭合开关S1,a、b示数分别是0.28 A、0.5 A,那么通过灯L1的电流是多少.
解:(1)当a、b都是电压表时,闭合开关S1和S2,两灯泡串联,电压表a测量电源电压,电压表b测量灯泡L2两端的电压,由串联电路电压规律可知,灯L1两端的电压:
U1＝U－U2＝6 V－3.5 V＝2.5 V.
(2)当a、b都是电流表时,断开开关S2,闭合开关S1,两个灯泡并联,电流表a测量通过L2的电流,电流表b测量干路中的电流,由并联电路电流规律可知,通过灯L1的电流:
I1＝I－I2＝0.5 A－0.28 A＝0.22 A.
答:略.
六、综合能力题(共8分)
20.阅读下面的短文,回答问题.
热电偶
把两种不同材料的导线(如铁线和铜线)组成如图所示的闭合回路,当AB两端存在温度差时,回路中就会有电流通过,这就是塞贝克效应,这种电路叫热电偶.实验表明:热电偶电路中电流的大小跟相互连接的两种金属丝的材料有关;跟A、B间的温度差的大小有关,温度差越大,回路电流越大.
(1)如图所示(以下各空格均选填“变大”“变小”“不变”或“变为零”):
①其他条件不变,只将铁丝换成铜丝,电路电流　 　.
②其他条件不变,只将A处杯中的冰水混合物换为沸水,电路电流　 　.
③其他条件不变,移去酒精灯,将B放入另一杯冰水混合物中,稳定后,电路电流
　 　.　
　变为零　
　变小　
　变为零　
(2)这样的热电偶实际上是一个电源,它的电能是由　 　能转化而来.
　内　
