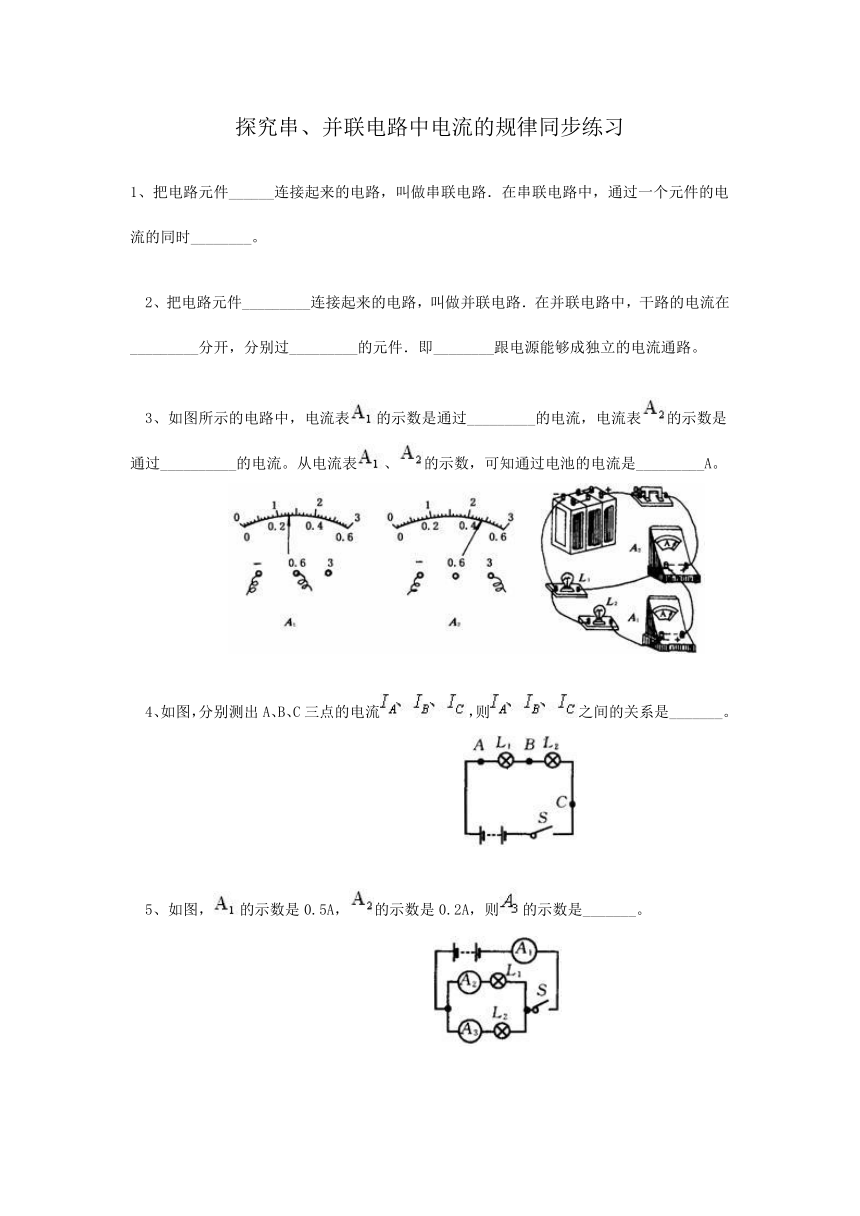

探究串、并联电路中电流的规律同步练习
1、把电路元件______连接起来的电路，叫做串联电路．在串联电路中，通过一个元件的电流的同时________。
2、把电路元件_________连接起来的电路，叫做并联电路．在并联电路中，干路的电流在_________分开，分别过_________的元件．即________跟电源能够成独立的电流通路。
3、如图所示的电路中，电流表的示数是通过_________的电流，电流表的示数是通过__________的电流。从电流表、的示数，可知通过电池的电流是_________A。

4、如图，分别测出A、B、C三点的电流，则之间的关系是_______。

5、如图，的示数是0.5A，的示数是0.2A，则的示数是_______。

6、如图所示的电路中，若开关S闭合，灯、均不亮，某同学用一根导线去查找电路故障，当他用导线边接两端时，两灯仍不亮；当导线连接两端时，亮、不亮．由此可以判断（ ）。

A．灯断路 B．灯断路 C．灯短路 D．灯短路
7、如图所示电路，将和都闭合后，下列说法正确的是（ ）

A．串联 B．并联
C．混联 D．电源被短路
8、如图所示，哪一个电路图中的三个灯泡是并联的（　　 ）
参考答案
1、逐个顺次、通过其他元件
2、并列、分支点、支路、用电器
3、L2、L1、0.26A、2.4A
4、
5、0.3A
6、B
7、B。
当开关闭合时，a、b可并为一点，a与电源正极相连，c、d可并为一点，d与电源负极相连，这样电灯的一端接在a点电源的正极，另一端接在d点电源的负极，所以是并列地联在一起，形成并联电路。
8、B。
图A中与串联，故A错。图B中和的两端都能直接连接到电源两极上，故它们互不影响，是并联关系，B正确。C图中和是串联，故C错。D图中在干路上，所以D错，故选B。
