第四节 地球的圈层结构
第一章 宇宙中的地球

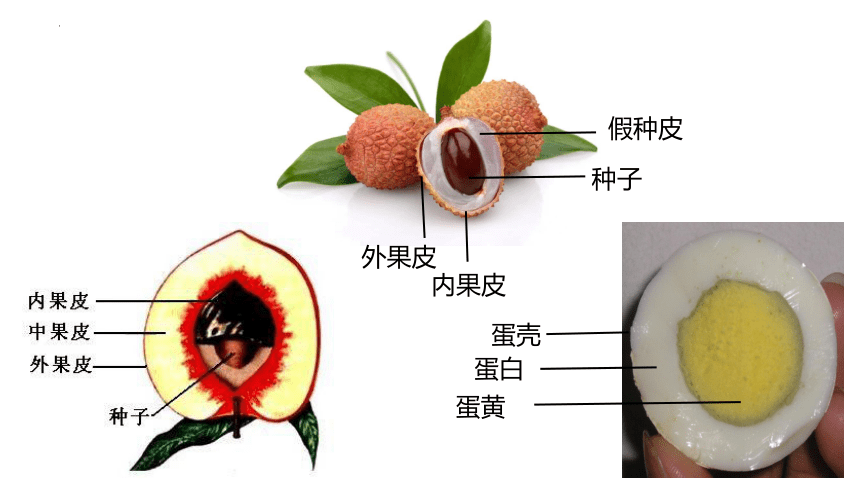

假种皮
蛋壳
外果皮
内果皮
种子
蛋白
蛋黄
3.课堂总结
目录
2.地球的外部圈层结构
1.地球的内部圈层结构
4.课后作业
01地球的内部圈层结构
当地震发生时，地下岩石受到强烈冲击，产生弹性震动，并以波的形式向周围传播，这种弹性波就叫地震波。地震波分为纵波（P波）和横波（S波）。
特点：在不同介质中传播速度不同
地震波
地球的内部圈层结构主要依靠地震波为划分依据。
横波（S波）
纵波（P波）
带给人的感受：上下颠簸
地表
地表
地下
地下
带给人的感受：左右摇晃
波的传播方向
波的传播方向
质点振动方向
质点振动方向
振动方向与传播方向关系 速度 介质
感受
横波 （S波）
纵波 （P波）
质点的振动方向与波的传播方向垂直
较慢
较快
只能通过固体传播
固、液、气均可传播
左右摇晃
上下颠簸
质点的振动方向与波的传播方向平行
地震波
当发生地震时，陆地上的人们会有什么感觉 如果是在海洋上的航行者会有什么感觉呢？
活动探究
陆地上的人首先感受到的是上下颠簸，然后是左右摇晃；
而海洋上的人只能感受到上下颠簸。

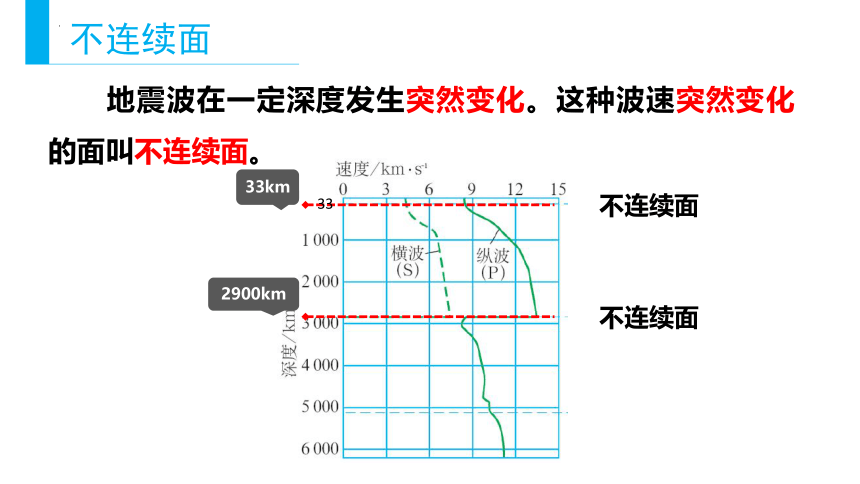

地震波在一定深度发生突然变化。这种波速突然变化的面叫不连续面。
不连续面
33km
2900km
不连续面
33
不连续面
在地面下平均33千米处，在这个不连续面下，横波和纵波的速度都明显增加，这个不连续面叫“莫霍界面”
33km
莫霍界面
莫霍界面
在地下约2900千米处，在这里纵波的传播速度突然下降，横波完全消失，这个面叫“古登堡界面”
2900km
古登堡界面
古登堡界面
33km
2900km
地壳
地幔
地核
地球内部圈层结构
地壳
概念：地球表面以下，莫霍面以上，由各种岩石组成的坚硬外壳。
结构特点：平均厚度约为17千米，海洋地壳薄（一般为5-10千米），
大陆地壳厚（平均为39-41千米）
主要组成元素：氧、硅、铝
地幔
位置和深度：地球内部介于地壳和地核之间的圈层。它位于莫霍面与古登堡面之间，下界面距离地表约2900千米。
软流层：位于上地幔上部，一般认为软流层是
岩浆的主要发源地。
包括上地幔和下地幔。（界限：距地表深处900km处）
岩石圈：地壳和上地幔顶部（软流层以上）合
称岩石圈。
岩石圈=地壳+上地幔顶部（软流层以上）
地核
位置和深度：是地球的最核心部分，
厚度约3400多千米。
主要组成元素：铁和镍
外核：液态的金属物质
内核：固体金属球
随堂练习
读“地震波速度与地球内部构造图”，回答下列各题。
（1）指出图中A、B各代表什么地震波：
A ，B 。
（2）A和B两种地震波大约在地下 千米处，速度明显加快，从而发现了C (不连续面)。
（3）在2900千米深处，A波和B波发生了什么变化
A ，B 。从而发现了D (不连续面)。
（4）圈层：H为 　 ，
C面和D面之间的G为 　 ，
E+F为 。
横波
纵波
33
莫霍界面
完全消失
速度突然下降
古登堡界面
地壳
地幔
地核
圈层名称 不连续面 厚度（km) 特征
莫霍界面
古登堡
界面
地面以下
2900km处
陆地39-41，海洋5-10,平均17。
地壳
地幔
地核
上地幔
下地幔
外核
内核
上地幔上部存在一个软流层
横波不能穿过
1.由固体岩石组成的 坚硬外壳
2.厚度不均，大洋地壳薄，大陆地壳厚
地面以下33km处
小结
02地球的外部圈层结构
大气圈
组成：由气体和悬浮物质组成的复杂系统，主要成分是
氮气和氧气。
主要作用：①提供生物生存所必需的氧气
②减少宇宙射线、紫外线的影响
③对地表起保温作用
水圈
作用：水是最活跃的自然要素之一，在地球表面物质迁移与
能量交换中起着十分重要的作用，是人类和其他生物生存和
发展所不可或缺的。
组成：地球表层各种形态水体的总称。主要由固态水、液态水、气态水组成的。海洋是水圈的主体。
生物圈
组成：地球表层生物及其生存环境的总称。
生物圈包括大气圈底部、水圈全部、岩石圈上部。
作用：促进太阳能转化、改变大气圈和水圈组成、
改造地表形态等。
大气圈、水圈、生物圈和岩石圈之间相互联系、相互渗透，不断地进行着物质和能量的交换，共同构成了人类赖以生存和发展的自然环境。
各圈层之间的关系
随堂练习
大气圈
A
B
C
1、读“地球圈层构成示意图”，图中所示的
圈层A、B、C分别为（ ）。
A、水圈、生物圈、岩石圈
B、生物圈、岩石圈、水圈
C、岩石圈、水圈、生物圈
D、生物圈、水圈、岩石圈
2、下列对C圈层的说法，正确的一组是（ ）。
A、岩石圈就是地壳
B、软流层属于地壳
C、岩石圈由坚硬的岩石组成
D、整个岩石圈都是生物的生存空间
D
C
课堂总结
地球的圈层结构
内部圈层结构
外部圈层结构
划分依据：地震波
生物圈
水圈
大气圈
地壳、地幔、地核
不连续面：莫霍界面、古登堡界面
横波（S波）
纵波（P波）
岩石圈=地壳+上地幔顶部（软流层以上）
课后作业
课后请查阅相关资料，绘制一幅地球的圈层结构示意图或写一篇小论文，来表达你对地球圈层结构的理解。
