2014年春九年级物理（人教版）教学课件：191 家庭电路（自学检测+合作探究+精讲点波+即时练习，共25张PPT）

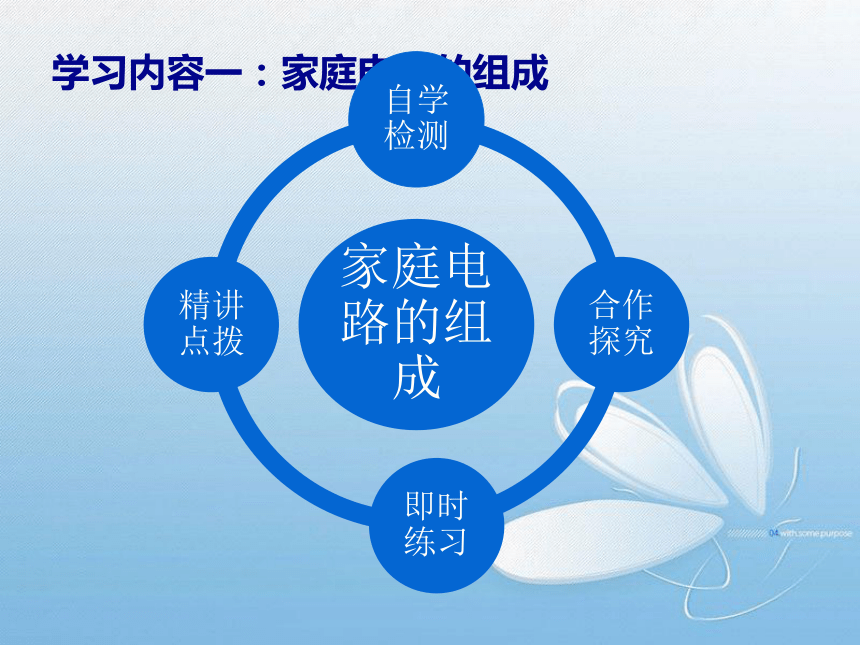

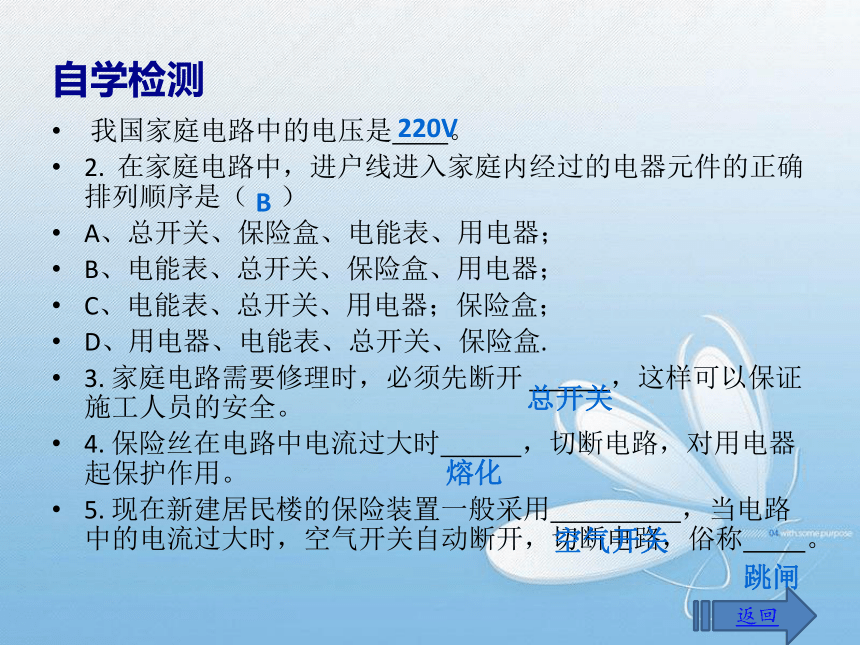

课件25张PPT。学习内容一：家庭电路的组成自学检测 我国家庭电路中的电压是 。
2. 在家庭电路中，进户线进入家庭内经过的电器元件的正确排列顺序是（ ）
A、总开关、保险盒、电能表、用电器；
B、电能表、总开关、保险盒、用电器；
C、电能表、总开关、用电器；保险盒；
D、用电器、电能表、总开关、保险盒.
3. 家庭电路需要修理时，必须先断开 ，这样可以保证施工人员的安全。
4. 保险丝在电路中电流过大时 ，切断电路，对用电器起保护作用。
5. 现在新建居民楼的保险装置一般采用 ，当电路中的电流过大时，空气开关自动断开，切断电路，俗称 。

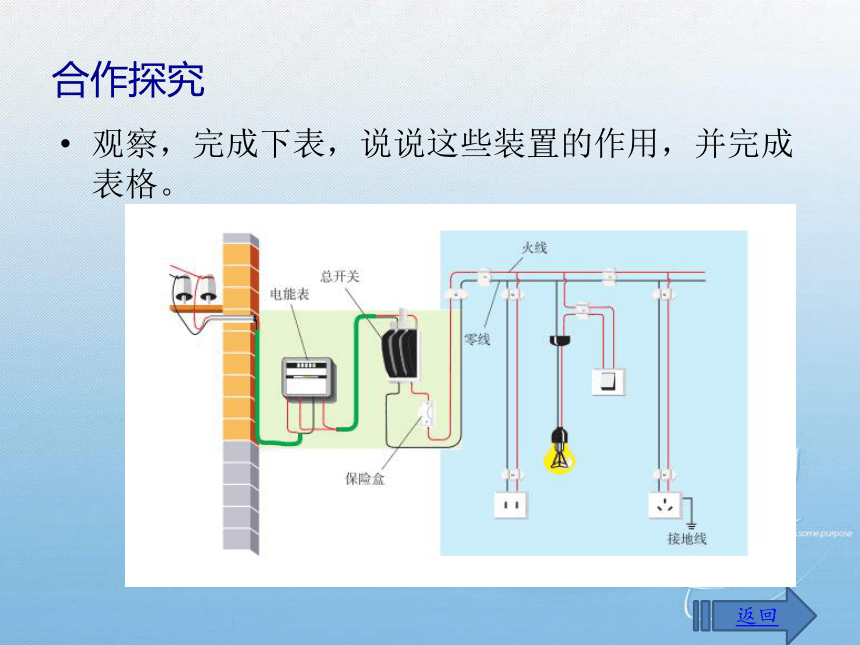

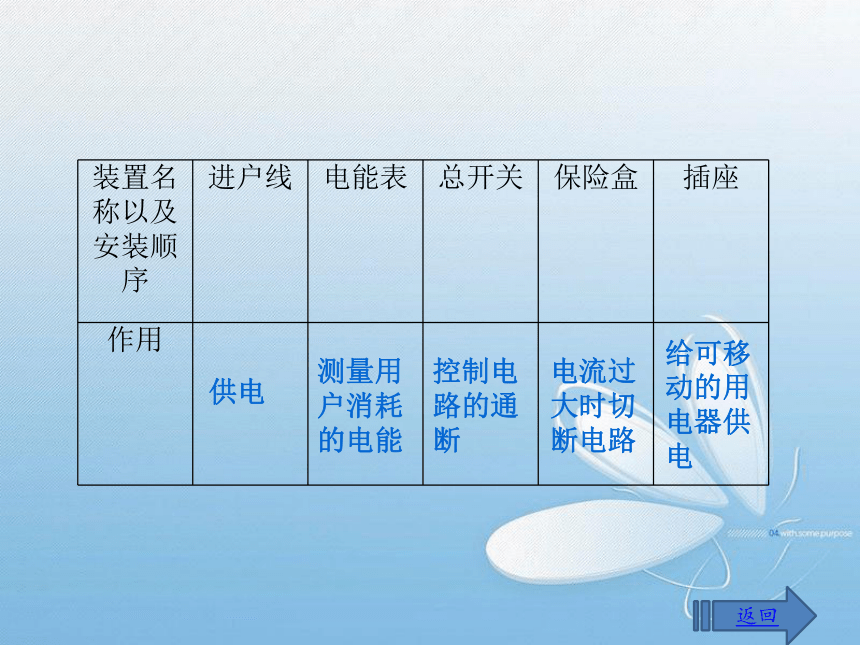

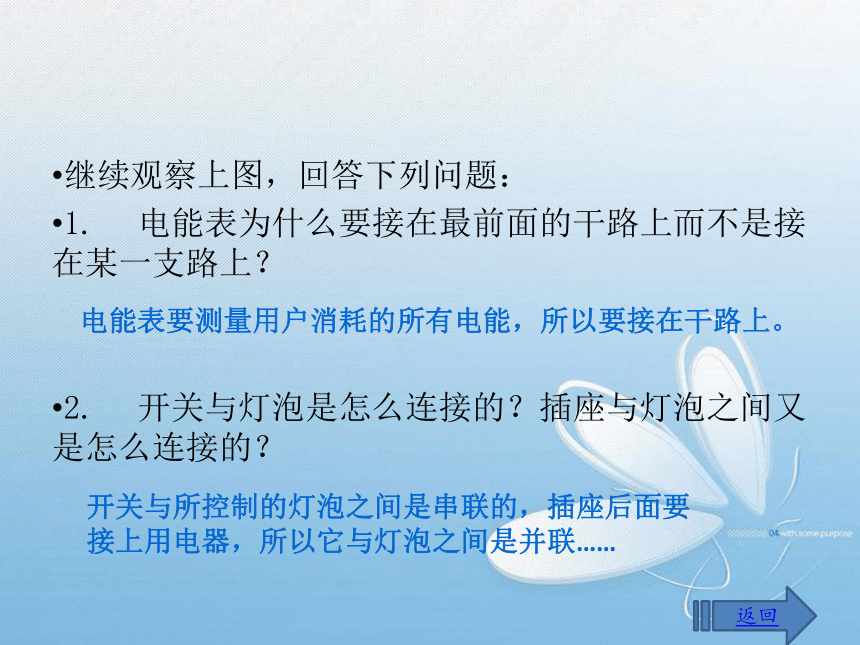

返回 220VB总开关熔化空气开关跳闸合作探究观察，完成下表，说说这些装置的作用，并完成表格。返回继续观察上图，回答下列问题：
1. 电能表为什么要接在最前面的干路上而不是接在某一支路上？
2. 开关与灯泡是怎么连接的？插座与灯泡之间又是怎么连接的？

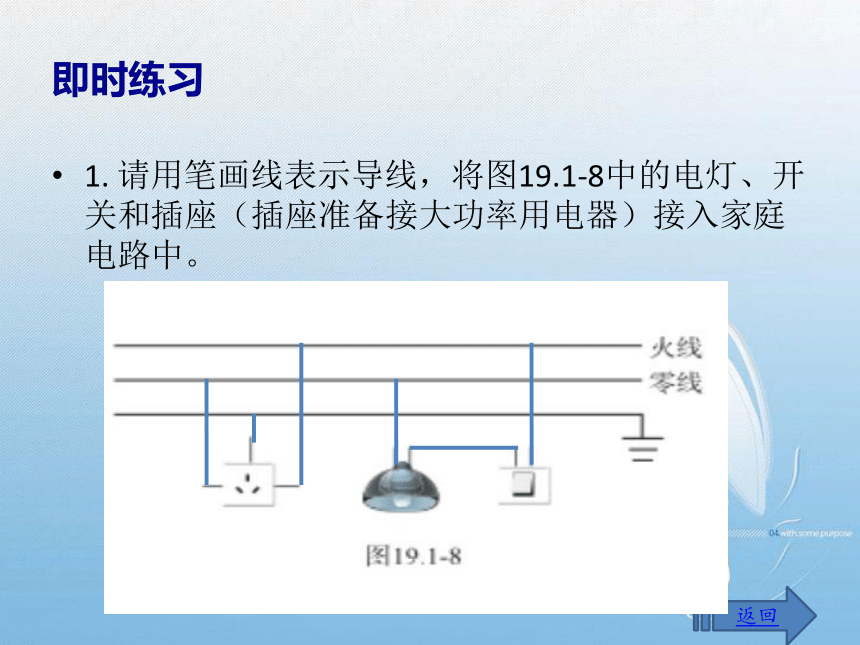

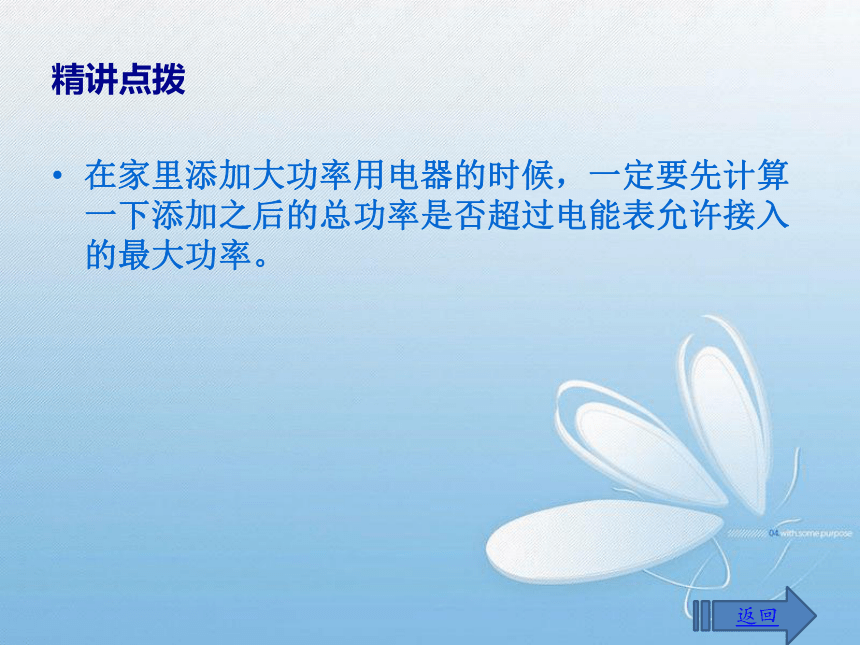

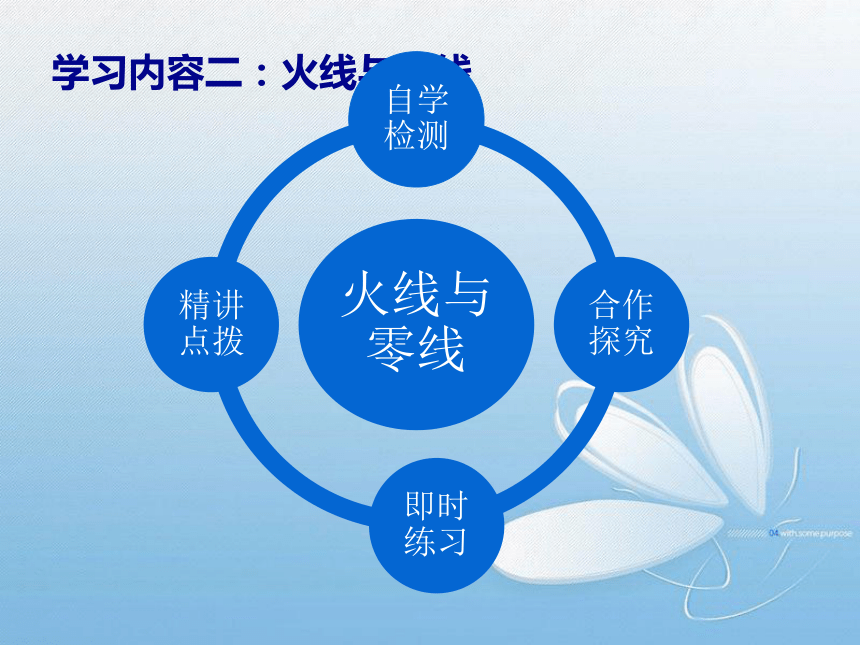

返回电能表要测量用户消耗的所有电能，所以要接在干路上。开关与所控制的灯泡之间是串联的，插座后面要接上用电器，所以它与灯泡之间是并联……返回供电测量用户消耗的电能控制电路的通断电流过大时切断电路给可移动的用电器供电精讲点拨在家里添加大功率用电器的时候，一定要先计算一下添加之后的总功率是否超过电能表允许接入的最大功率。返回即时练习1. 请用笔画线表示导线，将图19.1-8中的电灯、开关和插座（插座准备接大功率用电器）接入家庭电路中。返回学习内容二：火线与零线自学检测1. 进户的两条输电线中，一条叫 ，俗称 火线，另一条叫 。零线进户前就与 相连。
2. 我们使用 来检测哪条是火线，哪条是零线。如果被测的导线是 时，氖管发光，被测的导线是 时，氖管不发光。
返回端线零线大地试电笔火线零线合作探究1.观察下面的图片和视频，了解不同试电笔的构造和正确的使用方法。返回返回3. 让学生使用试电笔检测教室插座的火线与零线（需要在老师或家长的监督下进行）。
讨论：在使用试电笔时，有电流流过人体，为什么人没有触电？
答：在使用试电笔时，试电笔与人体 在一起，试电笔中有一个 的电阻，这样流过人体的电流很 ，不会发生触电事故。
返回串联阻值很大小精讲点拨观察“家庭电路的组成”学习内容的图1，思考，讨论并回答：在图1中，开关与灯泡串联在一起时，开关为什么要接在火线上？这样接有什么好处？返回 开关接在火线上，当开关断开时，它所控制的用电器就与 断开， 不带电了，保证了用电安全；如果装在零线上，当开关断开时，用电器仍然 电，此时人不小心接触到灯泡的金属部分，有可能触电。火线带即时练习1. 如下左图是正确连接的家庭电路的一部分，根据电路图可判断： 导线是火线，判断的依据是： 。返回a开关要接在火线上小森家有两盏墙壁灯，由一个开关控制，其元件符号如下右图所示，试将其按要求连成电路图。返回学习内容三：三线插头和漏电保护器自学检测1. 三线插头标有 的一端接火线，标有 的一端接零线，标有 的一端接地线。
2. 当有电流经过 时，总开关上的 会切断电源，对人起保护作用。
返回L人体流入大地NE“漏电保护器”合作探究观察下面的图片，结合实物，说一说：
1. 仔细观察三线插头的长度，你发现了什么？为什么要做成这样？
返回 中间的插头做得比较长。这个插头是接 的，做得比较长，是为了无论是插入还是拔出，它都是最先接入 或最后离开 ，最大限度保证人身安全。地线地线地线2. 你知道三线插座是怎样接入电路的吗？（ ）返回左零右火中间地精讲点拨空气开关与漏电保护器的区别：返回空气开关一般在电路中 时自动切断电路，主要起保护 的作用；漏电保护器是在检测到有电流 （漏电）时自动切断电路，主要是保护 。电流过大家用电器流入大地人身安全即时练习2. 图19.1-9甲所示是小明常用的一个插线板。他在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。根据上述现象，你认为指示灯和开关是怎样连接的？请在图乙中画出开关、指示灯和插孔的连接方式，并把接线板与电源线接通。返回返回开关与指示灯是串联的3. 根据课本提供的数据，利用欧姆定律，估算正确使用试电笔测量家庭电路火线时流过人体的电流。这个电流大约是25 W灯泡正常工作电流的多少分之一？返回解：使用试电笔时，流过人体的电流 I=U/R=220V/1000000Ω=0.00022A
25W灯泡正常工作的电流I1=P/U=25W/220V=0.114A
0.00022A/0.114=1/504. 你家里的空气开关是安装在家庭电路中哪个部位的？为什么要这样安装？返回
