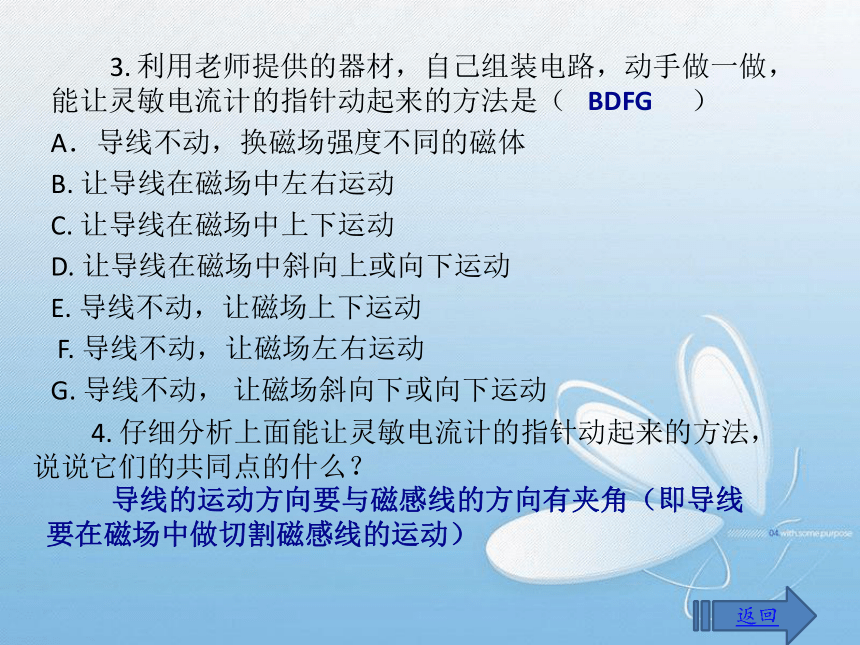

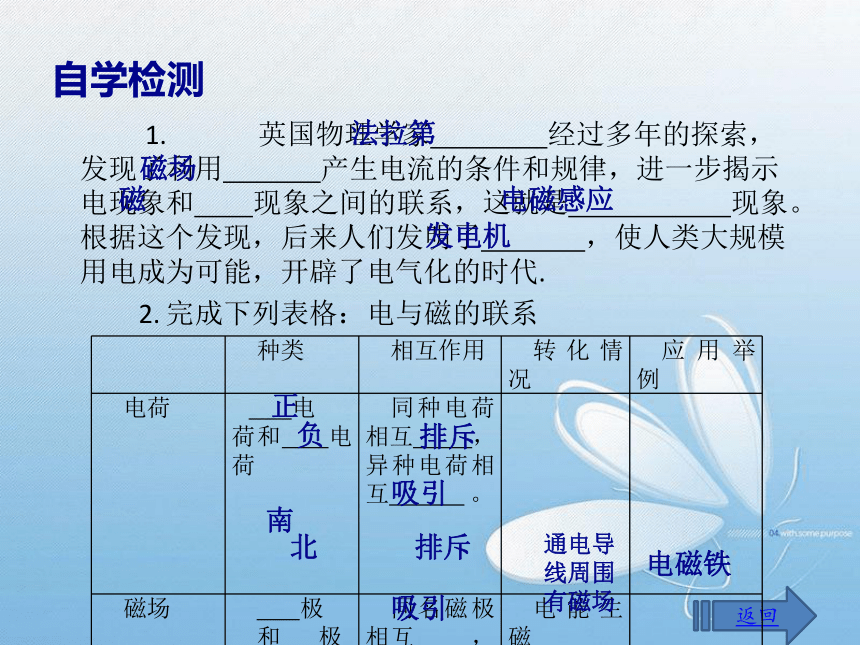

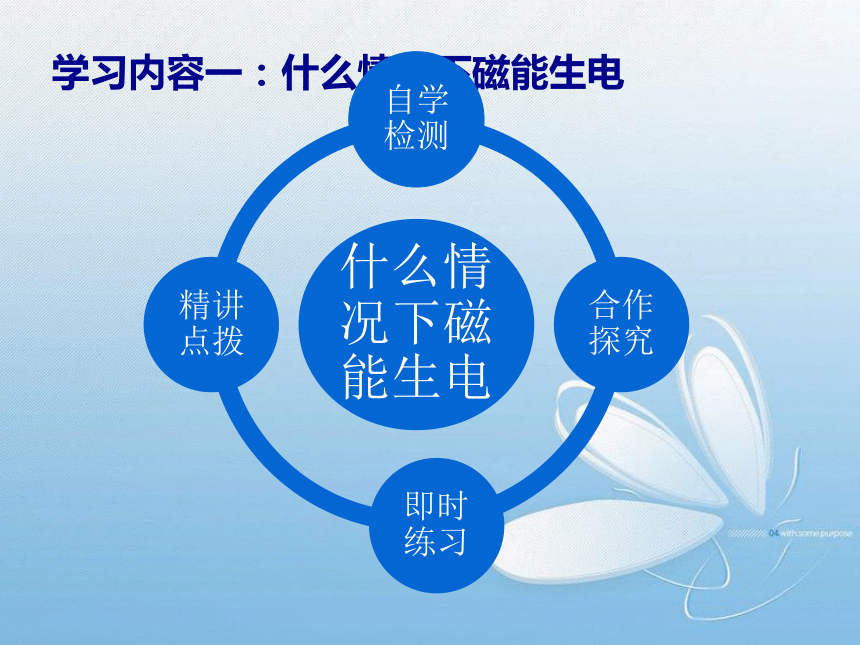

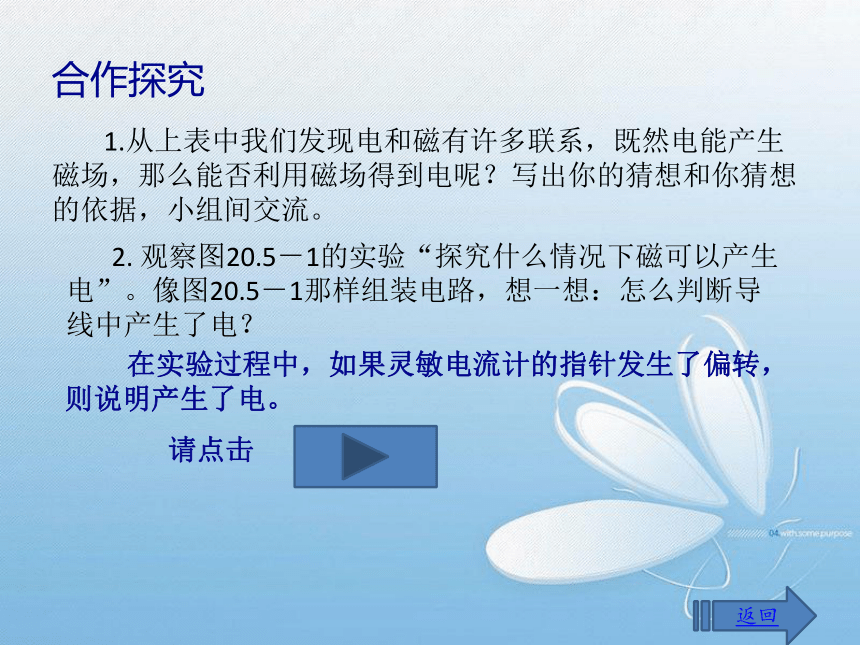

课件19张PPT。20.5 磁生电学习内容一：什么情况下磁能生电自学检测返回 1. 英国物理学家 经过多年的探索，发现了利用 产生电流的条件和规律，进一步揭示电现象和 现象之间的联系，这就是 现象。根据这个发现，后来人们发明了 ，使人类大规模用电成为可能，开辟了电气化的时代.发电机磁电磁感应磁场法拉第 2. 完成下列表格：电与磁的联系排斥北南吸引排斥负正电磁铁通电导线周围有磁场吸引合作探究 1.从上表中我们发现电和磁有许多联系，既然电能产生磁场，那么能否利用磁场得到电呢？写出你的猜想和你猜想的依据，小组间交流。返回 2. 观察图20.5－1的实验“探究什么情况下磁可以产生电”。像图20.5－1那样组装电路，想一想：怎么判断导线中产生了电？ 在实验过程中，如果灵敏电流计的指针发生了偏转，则说明产生了电。请点击返回返回 3. 利用老师提供的器材，自己组装电路，动手做一做，能让灵敏电流计的指针动起来的方法是（ ）
A．导线不动，换磁场强度不同的磁体
B. 让导线在磁场中左右运动
C. 让导线在磁场中上下运动
D. 让导线在磁场中斜向上或向下运动
E. 导线不动，让磁场上下运动
F. 导线不动，让磁场左右运动
G. 导线不动， 让磁场斜向下或向下运动
BDFG 4. 仔细分析上面能让灵敏电流计的指针动起来的方法，说说它们的共同点的什么？ 导线的运动方向要与磁感线的方向有夹角（即导线要在磁场中做切割磁感线的运动） 5.怎样让你的灵敏电流计的指针偏转的角度更大？再动手做一做，说一说你的做法？返回 换用更强的磁场、让导线切割磁感线的运动速度更快等。6.当我们来回摆导线时，灵敏电流计的指针是怎么偏转的，这说明什么？ 灵敏电流计的指针来回偏转，这说明，导线的运动不同，产生的感应电流的方向也不同。7.如果我们保持导线的运动方向不变，能让指针向反方向偏转吗？说说你的做法？ 能，保持导线运动方向不动，改变磁感线的方向（磁极方向）。精讲点拨返回 1. 产生感应电流的条件：
闭合电路
导体的一部分导体
在磁场中做切割磁感线的运动。这三个条件缺一不可。
2. 能量转化形式是机械能转化为电能。
即时练习返回1. 图20.5-10中的 a 表示垂直于纸面的一根导线，它是闭合电路的一部分。它在磁场中按箭头方向运动时，在哪种情况下会产生感应电流？√√学习内容二：发电机自学检测返回 1. 电流方向不变的电流叫 ，电流方向不断发生改变的电流叫 ，简称 。
2. 交变电流的频率在数值上等于电流在每秒内周期性变化的 。我国的电网用交流供电，频率为 ，即在1S内电流方向改变 次，或者是每 电流方向改变一次。
3. 发电机由 和 两部分组成。大型发电机一般采用 不动， 旋转的方式来发电。为了得到较强的磁场，要用 来代替永磁铁。
磁极直流电0.02S5050HZ次数交流交流电线圈定子转子电磁铁合作探究返回返回 1.观看演示图20.5－3的实验，把手摇发电机跟灯泡连接起来，转动手柄，你观察到什么现象，这说明什么？灯泡发光，这说明电路中有电流流过。 2.在电路中接入电流表，再转动手柄，我们看到什么现象，这又说明什么？电流表的指针来回摆动，这说明电路中的电流方向是在不断改变的。 3.使用不同速度转动手柄，观察灯泡的亮度，你发现什么？速度越快，灯泡越亮，说明产生的电流越强4.在电路中并联二个发光二极管（让二极管的极性相反连接），转动手柄，观察到什么现象，这个现象说明什么？ 两个二极管轮流发光，说明电路中的电流方向在不断改变 5 .小结：这种方向不断发生改变的电流就是交流电。返回 7.点击看“交流发电机” ，了解铜环与电刷的作用。利用铜环和电刷把线圈和用电器连接起来，对外输出电能。8.阅读P140“科学 技术 社会”，完成下列填空。 A.录音机在录音时，声信号先转变为 ，再转变为 ，记录在 上。在放音时，磁信号转变为 ，再转变为 。
B.使用磁性材料记录信息的有 、 、电脑中的 、 、 等。银行卡磁卡磁盘录像带录音带声信号电信号磁性材料磁信号电信号15 9.阅读P141“科学世界”，了解扬声器是怎样发声的，并完成下列填空。 A．扬声器是把 信号转换成 信号的一种装置。它主要由固定的 ， 和 构成。
B．当线圈中有电流流过时，线圈周围产生 ，它与永磁体的磁场相互作用，会受到 的作用，在这个力的作用下带动线圈运动，线圈运动带动 运动，纸盆 发声。
C． 线圈中的电流方向改变时，线圈周围的 也发生改变，线圈的 跟着发生改变，纸盆的 方向同时发生改变，所以只要线圈中有变化的电流，纸盆就可以产生变化的声音。
返回振动受力方向磁场方向振动纸盆力磁场电锥形纸盆线圈永磁体声精讲点拨返回完成下列表格：发电机电动机电磁铁电磁继电器电饭煲
电水壶机械磁电电电内电机械焦耳定律法拉第奥斯特实验即时练习返回 2. 发电机的主要结构是什么？它的电能从哪里来？又到哪里去？ 3. 电池产生的电流方向不变，称为直流。观察手摇发电机灯泡的发光与手电筒灯泡的发光，能看出它们有什么不同吗？主要结构：转子和定子
发电机发出的电能是由其它形式的能转化而来，发出的电能经过导线输送到工厂和千家万户。手摇发电机发出的光是按一定频率闪烁的，手电筒灯泡发光是稳定的。返回4. 当你唱卡拉OK时，要用到话筒（麦克风）。话筒的种类很多，图20.5-11是动圈式话筒构造示意图。当你对着话筒说话或唱歌时，声音使膜片振动，与膜片相连的线圈也跟着一起振动，线圈处在磁场中。把线圈两端的导线接入扩音机，就能通过扬声器听到你说话的声音。请用“磁生电”具体说明动圈式话筒的原理。答案返回6. 除了发电厂里有发电机外，还有哪些地方有发电机？尽可能多地说出来。这些发电机是靠什么带动的？把什么能量转化成了电能？学校、工厂、医院、网吧等
