第四章 多彩的光
第三节　光的折射

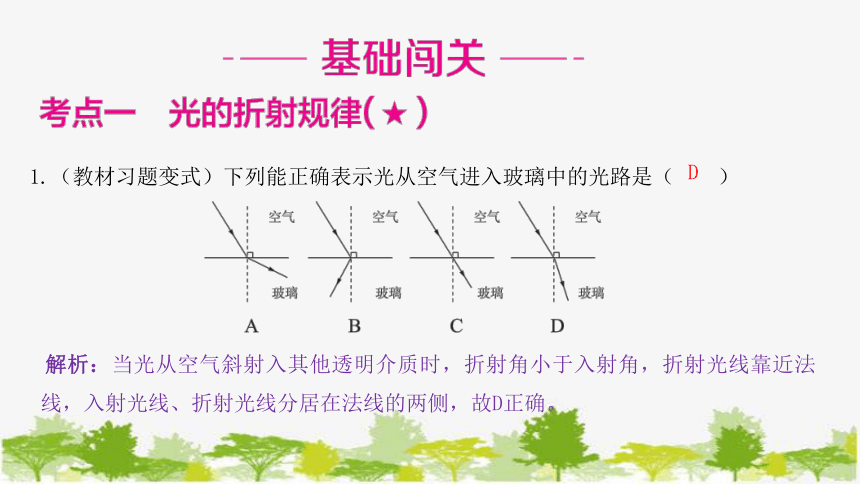

1.（教材习题变式）下列能正确表示光从空气进入玻璃中的光路是（ ）
D
解析：当光从空气斜射入其他透明介质时，折射角小于入射角，折射光线靠近法线，入射光线、折射光线分居在法线的两侧，故D正确。

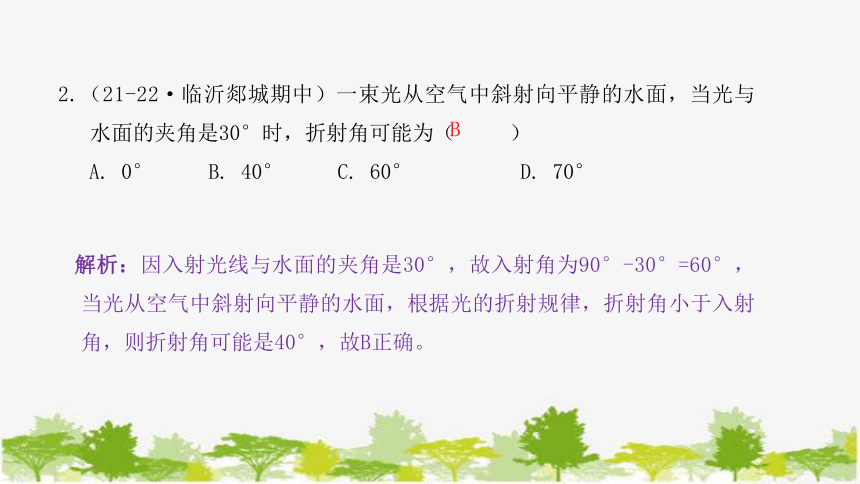

2.（21-22·临沂郯城期中）一束光从空气中斜射向平静的水面，当光与水面的夹角是30°时，折射角可能为（ ）
A. 0° B. 40° C. 60° D. 70°
解析：因入射光线与水面的夹角是30°，故入射角为90°-30°=60°，当光从空气中斜射向平静的水面，根据光的折射规律，折射角小于入射角，则折射角可能是40°，故B正确。
B

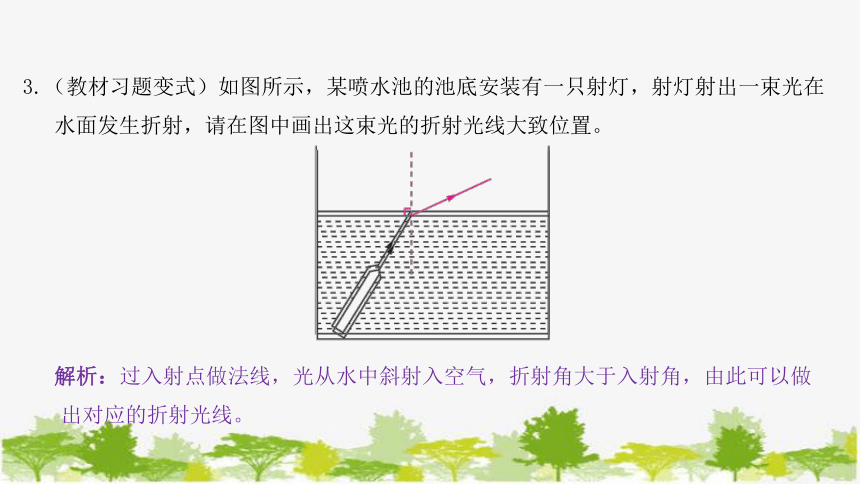

3.（教材习题变式）如图所示，某喷水池的池底安装有一只射灯，射灯射出一束光在水面发生折射，请在图中画出这束光的折射光线大致位置。
解析：过入射点做法线，光从水中斜射入空气，折射角大于入射角，由此可以做出对应的折射光线。

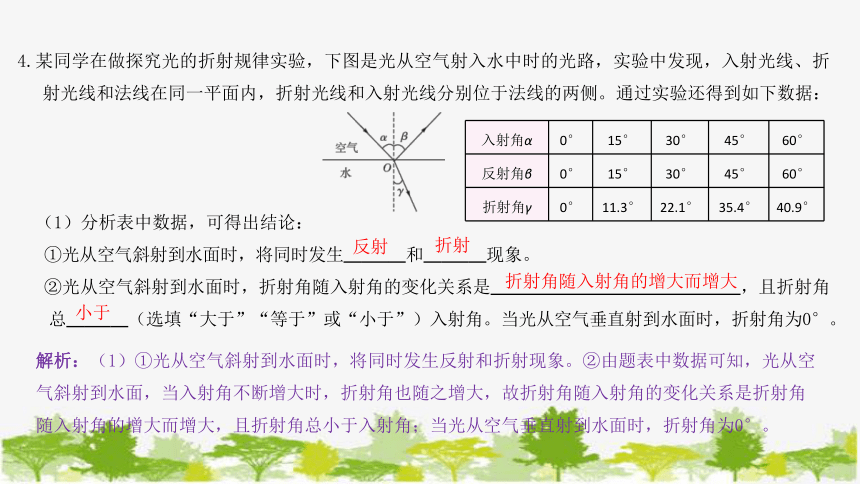

4.某同学在做探究光的折射规律实验，下图是光从空气射入水中时的光路，实验中发现，入射光线、折射光线和法线在同一平面内，折射光线和入射光线分别位于法线的两侧。通过实验还得到如下数据：
（1）分析表中数据，可得出结论：
①光从空气斜射到水面时，将同时发生　 　和　 　现象。
②光从空气斜射到水面时，折射角随入射角的变化关系是 ，且折射角总　 　（选填“大于”“等于”或“小于”）入射角。当光从空气垂直射到水面时，折射角为0°。
解析：（1）①光从空气斜射到水面时，将同时发生反射和折射现象。②由题表中数据可知，光从空气斜射到水面，当入射角不断增大时，折射角也随之增大，故折射角随入射角的变化关系是折射角随入射角的增大而增大，且折射角总小于入射角；当光从空气垂直射到水面时，折射角为0°。
小于　
入射角α 0° 15° 30° 45° 60°
反射角β 0° 15° 30° 45° 60°
折射角γ 0° 11.3° 22.1° 35.4° 40.9°
反射
折射
折射角随入射角的增大而增大

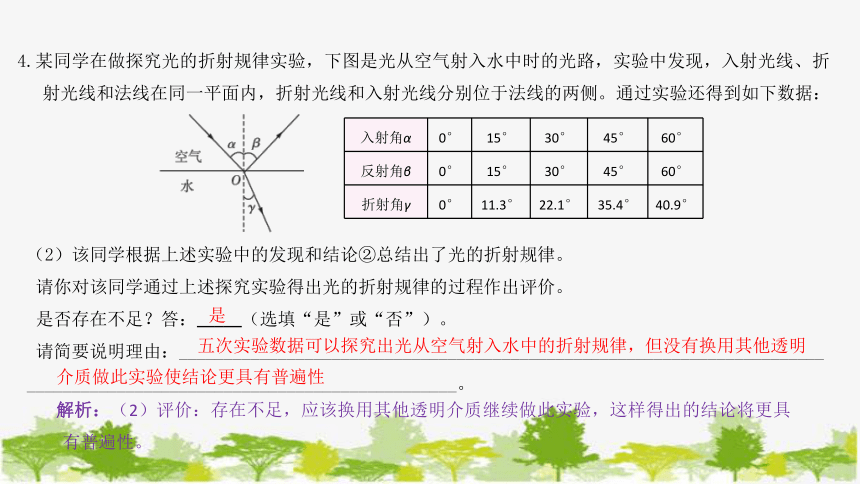

4.某同学在做探究光的折射规律实验，下图是光从空气射入水中时的光路，实验中发现，入射光线、折射光线和法线在同一平面内，折射光线和入射光线分别位于法线的两侧。通过实验还得到如下数据：
（2）该同学根据上述实验中的发现和结论②总结出了光的折射规律。
请你对该同学通过上述探究实验得出光的折射规律的过程作出评价。
是否存在不足？答：　 　（选填“是”或“否”）。
请简要说明理由：________________________________________________________________________
________________________________________________。
解析：（2）评价：存在不足，应该换用其他透明介质继续做此实验，这样得出的结论将更具有普遍性。
入射角α 0° 15° 30° 45° 60°
反射角β 0° 15° 30° 45° 60°
折射角γ 0° 11.3° 22.1° 35.4° 40.9°
是　
五次实验数据可以探究出光从空气射入水中的折射规律，但没有换用其他透明
介质做此实验使结论更具有普遍性

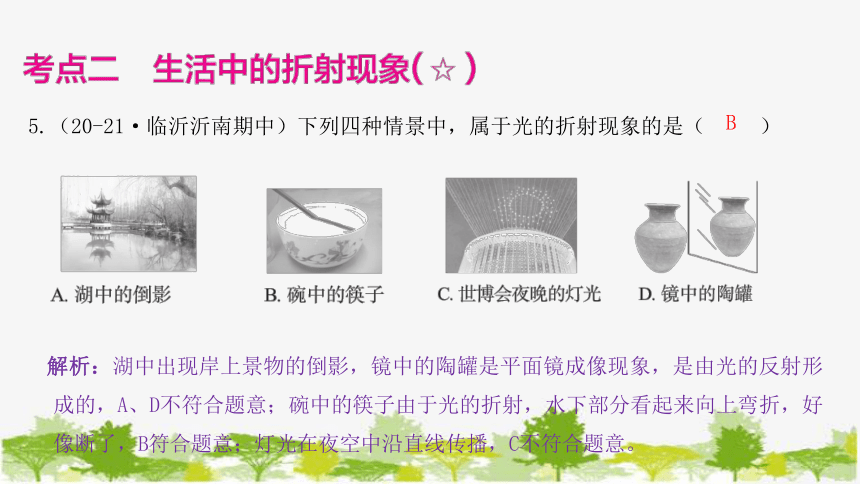

5.（20-21·临沂沂南期中）下列四种情景中，属于光的折射现象的是（ ）
B
解析：湖中出现岸上景物的倒影，镜中的陶罐是平面镜成像现象，是由光的反射形成的，A、D不符合题意；碗中的筷子由于光的折射，水下部分看起来向上弯折，好像断了，B符合题意；灯光在夜空中沿直线传播，C不符合题意。

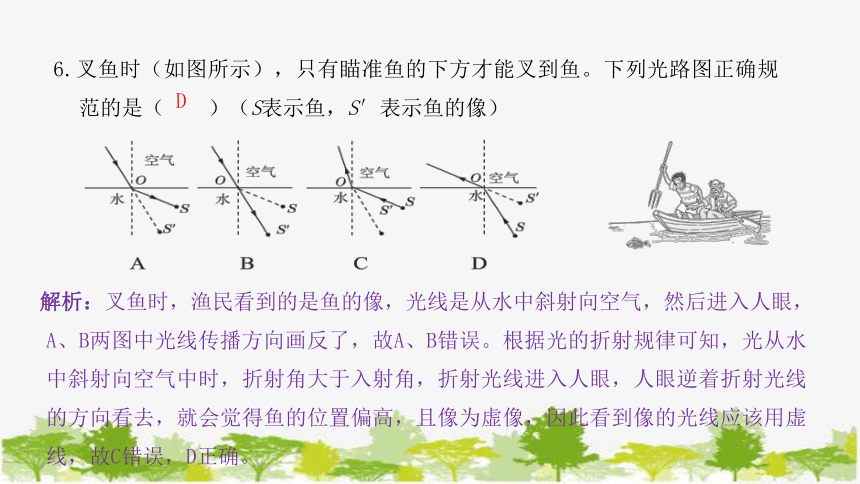

6.叉鱼时（如图所示），只有瞄准鱼的下方才能叉到鱼。下列光路图正确规范的是（ ）（S表示鱼，S′表示鱼的像）
解析：叉鱼时，渔民看到的是鱼的像，光线是从水中斜射向空气，然后进入人眼，A、B两图中光线传播方向画反了，故A、B错误。根据光的折射规律可知，光从水中斜射向空气中时，折射角大于入射角，折射光线进入人眼，人眼逆着折射光线的方向看去，就会觉得鱼的位置偏高，且像为虚像，因此看到像的光线应该用虚线，故C错误，D正确。
D

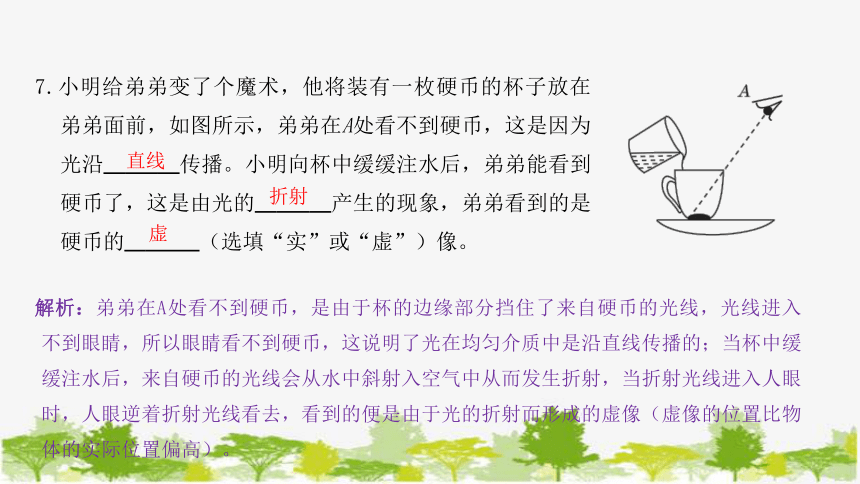

7.小明给弟弟变了个魔术，他将装有一枚硬币的杯子放在弟弟面前，如图所示，弟弟在A处看不到硬币，这是因为光沿　 　传播。小明向杯中缓缓注水后，弟弟能看到硬币了，这是由光的　 　产生的现象，弟弟看到的是硬币的　 　（选填“实”或“虚”）像。
　　虚
解析：弟弟在A处看不到硬币，是由于杯的边缘部分挡住了来自硬币的光线，光线进入不到眼睛，所以眼睛看不到硬币，这说明了光在均匀介质中是沿直线传播的；当杯中缓缓注水后，来自硬币的光线会从水中斜射入空气中从而发生折射，当折射光线进入人眼时，人眼逆着折射光线看去，看到的便是由于光的折射而形成的虚像（虚像的位置比物体的实际位置偏高）。
直线
折射
8.（20-21·临沂沂水期中）一束光射向一块平行玻璃砖并穿过玻璃砖，这束光进入玻璃和离开玻璃后的光路正确的是（ ）
解析：先画出法线，当光从空气斜射入玻璃时，入射光线和折射光线分居法线的两侧，折射角小于入射角。当光从玻璃斜射入空气时，入射光线和折射光线分居法线的两侧，折射角大于入射角。最终的出射光线与最初的入射光线平行。故只有B项正确。
B
9. 光从空气进入圆球状小水滴，再从水滴射入空气，如图，其可能的光路是（ ）
A. ACDE　　
B. ACDF
C. BCDE　　
D. BCDF
D　
解析：光从空气射入水中时，折射角小于入射角，则入射光线BC的折射光线为CD。当光从水或其他介质斜射入空气中时，折射角大于入射角，则CD的折射光线为DF。如图所示。
10.（20-21·临沂费县期中）人在B处观察到一个彩色玻璃球沉在水池底A处，如图所示。若在B处用激光射到玻璃球上，则激光应对着（ ）
A.正对 A点 B. A点的上方些
C. A点的下方些 D. A点的左侧
A　　　
解析：如图所示，连接BA，过折射点作法线，根据光从空气斜射入水中，折射角小于入射角画出折射光线的位置，虽然人看到的A点是玻璃球的虚像，玻璃球的实际位置在A点的下方，但激光在进入水的时候也会发生折射，所以正对A点照射，激光刚好照在玻璃球上。
11.（20-21·临沂平邑期中）如图所示是光在空气和玻璃两种介质中传播的情形，下列说法正确的是（ ）
A.入射角等于30° B.折射角等于50°
C. NN′是界面 D. MM′的右边是玻璃
解析：根据光的反射定律，入射光线与法线的夹角为入射角，反射光线与法线的夹角为反射角，并且反射角等于入射角。如图4-16所示，由∠BOM=30°可知，∠BON=90°-30°=60°，而图中已知∠AON=60°，所以NN′为法线，则MM′为界面。因为是光在空气和玻璃两种介质中传播的情形，当光线是从空气斜射入玻璃中的时候，折射角小于入射角，则∠CON′=90°-50°=40°，为折射角。由图可知，AO是入射光线，OB是反射光线，OC为折射光线，∠AON为入射角，等于60°，∠CON′为折射角。则MM′的右边是玻璃，故该图反映出的是光从空气射入玻璃。综上分析，只有D选项正确。
D
12.诗句“大漠孤烟直，长河落日圆”给我们展现了一幅美丽的画卷。其实诗人观察到的落日并非太阳的实际位置（如图所示），而是太阳光经过不均匀的大气层发生了　 　 所成的像，太阳实际在图中　 　（选填“甲”或“乙”）的位置。人眼所看到的太阳是　 　（选填“实”或“虚”）像。
解析：太阳落山时，太阳的实际位置在地平线下面，但太阳光经过不均匀的大气层时发生了折射，通过折射我们看见了太阳的虚像（即观察到的落日），此时，太阳的实际位置在图中的乙位置。
折射　　
虚
乙
13.（教材习题变式）如图所示，一支固定好的激光笔向空水槽底部固定点O发出一束激光。向水槽内加水使水面上升至A点，此时光斑在O点　 　侧，这是因为发生了　 　 现象。打开水槽底部水龙头缓慢放水，同时观察到水槽底部光斑向　 　移动。
解析：水槽内没有注水时，光沿直线传播，照射到O点；当向水槽内注入适量的水后，光从空气斜射入水中发生折射，折射角小于入射角，折射光线偏向法线，因此水槽底部光斑移动到O点的左侧，打开水槽底部水龙头缓慢放水，水面下降，折射点向右移动，因此折射光线逐渐向右移动。
左　　
右
光的折射
14.（2021·滨州中考）如图所示，光线AO与水面成45°角射在水面上，请在图中画出反射光线、折射光线的大致位置并标出反射角的度数。
解析：过入射点O垂直水面作出法线，求出入射角为90°-45°=45°，根据反射光线、入射光线分居法线两侧，反射角等于入射角也为45°，在空气中法线的右侧画出反射光线；折射角小于45°，在法线的右侧的水中画出折射光线。
15.（20-21·临沂罗庄区期中）如图，在平静的湖边上方有一盏路灯，潜水员在水下E处看到了路灯的像。图中A、B两点，其中有一个是路灯，另一个是路灯的像。在图中画出水下E处的潜水员看到路灯的光路图。
解析：分析可知，B是路灯的虚像点，A是路灯的发光点；连接眼睛处的E点与像点B，EB与水面的交点即为入射点O，则OE为折射光线，连接AO，AO就是入射光线，即可完成水下E处的潜水员看到路灯A的光路图。
16.（21-22·临沂沂南期末）小明同学为探究光的折射规律设计了如图所示的实验装置，在玻璃水槽中竖直放置的光屏由E和F两个半圆形光屏组成，其竖直方向的直径NOM为两半圆的分界线，其中光屏F可绕直径NOM在水平面内前后折转。
（1）实验时，先让光屏EF位于同一平面内，一束激光贴着光屏E从空气斜射入水中，在光屏F上可以看到折射后的光束。小明将光屏F向后折转一定角度后，则在光屏F上　 　（选填“能”或“不能”）看到折射光，这说明折射光和入射光　 　（选填“在”或“不在”）同一平面内。
不能　　
在
（2）保持入射点O不变，多次改变入射光AO与ON的夹角进行实验，他测量记录了如下表所示的数据。分析这些数据得出的结论是_____________________
___________________________________________________________。

（3）小明将光屏F调至与光屏E在同一平面内，然后在玻璃水槽底部用另一支激光笔让光贴着光屏F沿BO射向水面时，可看到折射光沿OA方向射出，这说明在光的折射现象中光路是　 　 。
入射角α 30° 45° 60°
折射角β 22° 32° 41°
折射角小于入射角，入射角增大，折射角也随之增大　
可逆的
光从空气斜射入水中，
17.（20-21·临沂兰山区期中）在“探究光折射时的特点”实验中，让光源发出的一束光从水中以不同的角度射入空气中，光束在水中和空气中的光路如图所示。回答以下问题：
（1）此现象说明　 　（选填序号）。
A.光路可逆
B.光在水面只发生了折射
C.光在水面既发生了折射又发生了反射
解析：（1）让光源发出的一束光从水中以不同的角度射入空气中，观察到光束在水中和空气中的径迹如题图所示，在图中可以看到反射光线，同时也看到折射光线，故选C。
C
17.（20-21·临沂兰山区期中）在“探究光折射时的特点”实验中，让光源发出的一束光从水中以不同的角度射入空气中，光束在水中和空气中的光路如图所示。回答以下问题：
（2）增大这一束光与竖直方向的夹角，发现射入空气的光的径迹与竖直方向的夹角也增大，此现象说明　 　（选填光源序号）。
A.入射角增大，折射角减小
B.入射角增大，折射角增大
C.折射角的大小与入射角的大小成正比
解析：（2）光源射出的光线和竖直方向的夹角是入射角，空气中的光线和竖直方向的夹角是折射角；增大这一束光与竖直方向的夹角，即增大了入射角，发现射入空气的光的径迹与竖直方向的夹角也增大，也就是折射角也增大，此现象说明入射角增大，折射角增大，但不能得出成正比的关系，故选B。
B
17.（20-21·临沂兰山区期中）在“探究光折射时的特点”实验中，让光源发出的一束光从水中以不同的角度射入空气中，光束在水中和空气中的光路如图所示。回答以下问题：
（3）让这一束光垂直于水面射入空气，传播方向　 　（选填序号）。
A.向右偏
B.向左偏
C.不偏折
解析：（3）光垂直射到界面时不改变方向，所以，让这一束光垂直于水面射入空气，其传播方向不偏折，故选C。
C
