第五章《透镜及其应用》单元复习（复习课件）(共77张PPT)

(共77张PPT)
第五章 ——透镜及其应用
单元复习
八年级物理上册 人教版

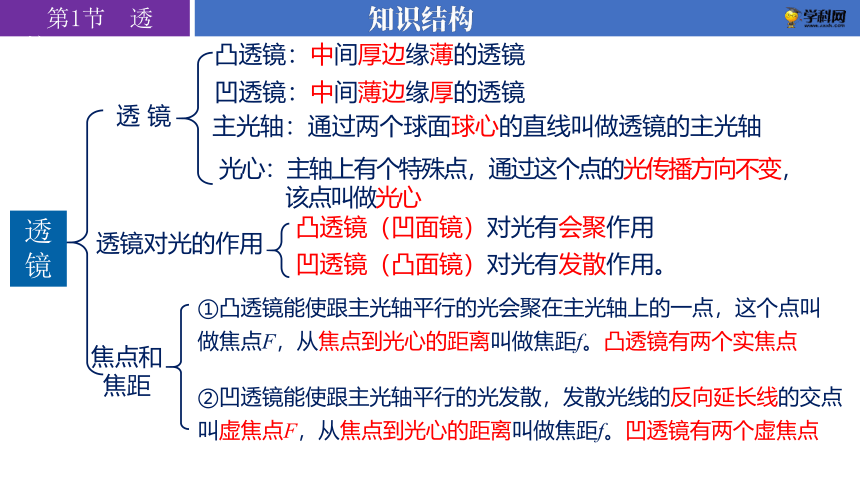

透 镜
第1节
焦点和
焦距
主光轴：通过两个球面球心的直线叫做透镜的主光轴
凸透镜（凹面镜）对光有会聚作用
凹透镜（凸面镜）对光有发散作用。
透镜对光的作用
透镜
透 镜
凸透镜：中间厚边缘薄的透镜
凹透镜：中间薄边缘厚的透镜
光心：主轴上有个特殊点，通过这个点的光传播方向不变，
该点叫做光心
①凸透镜能使跟主光轴平行的光会聚在主光轴上的一点，这个点叫做焦点F，从焦点到光心的距离叫做焦距f。凸透镜有两个实焦点
②凹透镜能使跟主光轴平行的光发散，发散光线的反向延长线的交点叫虚焦点F，从焦点到光心的距离叫做焦距f。凹透镜有两个虚焦点
知识点一、凸透镜和凹透镜

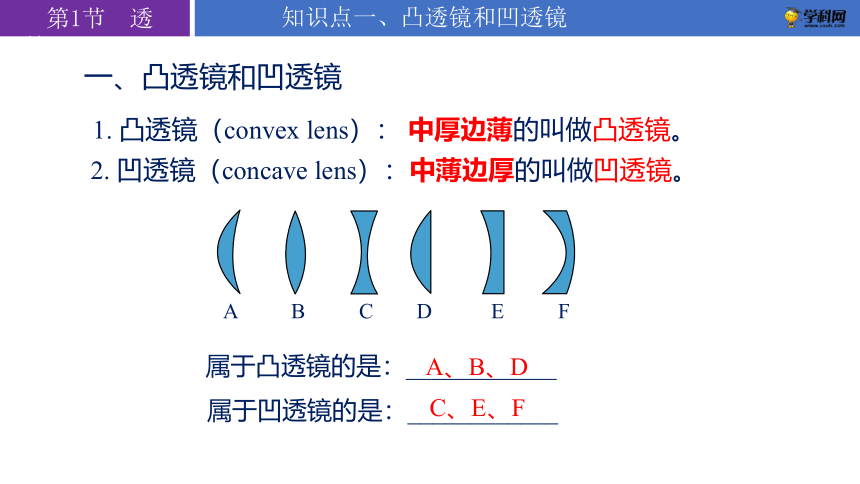

1. 凸透镜（convex lens）： 中厚边薄的叫做凸透镜。
2. 凹透镜（concave lens）：中薄边厚的叫做凹透镜。
一、凸透镜和凹透镜
A B C D E F
属于凸透镜的是：____________
属于凹透镜的是：____________
A、B、D
C、E、F

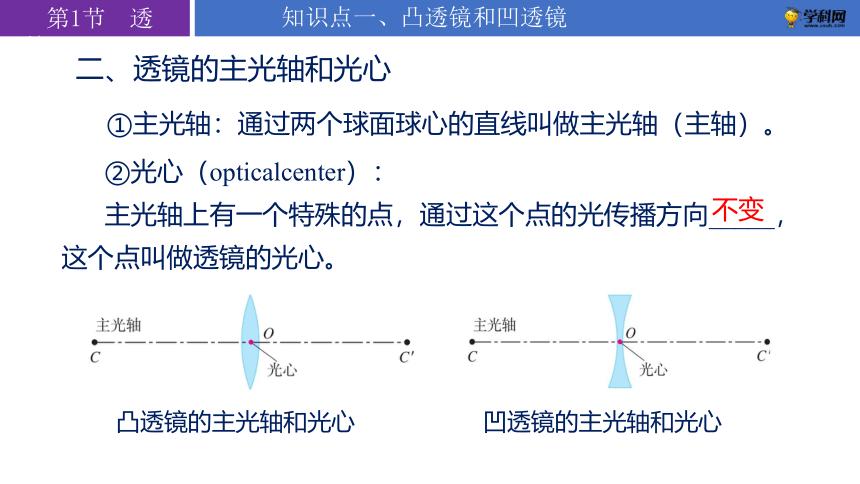

①主光轴：通过两个球面球心的直线叫做主光轴（主轴）。
②光心（opticalcenter）：
主光轴上有一个特殊的点，通过这个点的光传播方向_____，这个点叫做透镜的光心。
凸透镜的主光轴和光心
凹透镜的主光轴和光心
二、透镜的主光轴和光心
知识点一、凸透镜和凹透镜
不变
知识点二、透镜对光的作用

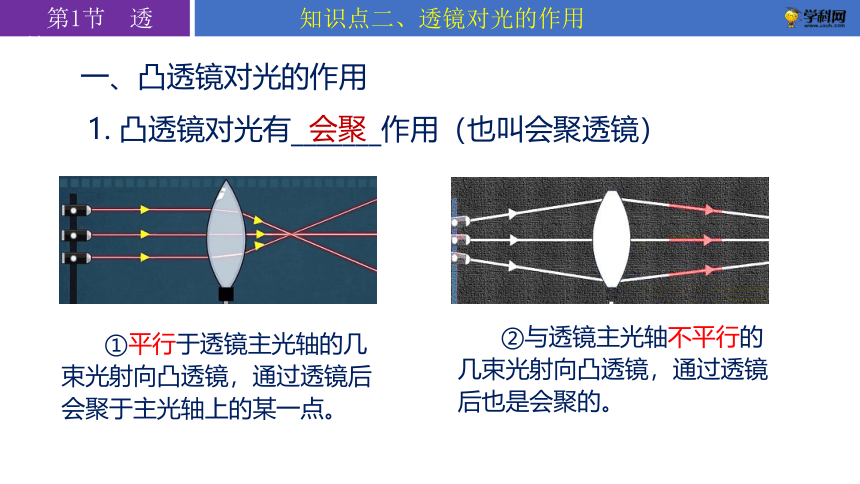

①平行于透镜主光轴的几束光射向凸透镜，通过透镜后会聚于主光轴上的某一点。
1. 凸透镜对光有_______作用（也叫会聚透镜）
一、凸透镜对光的作用
②与透镜主光轴不平行的几束光射向凸透镜，通过透镜后也是会聚的。
会聚

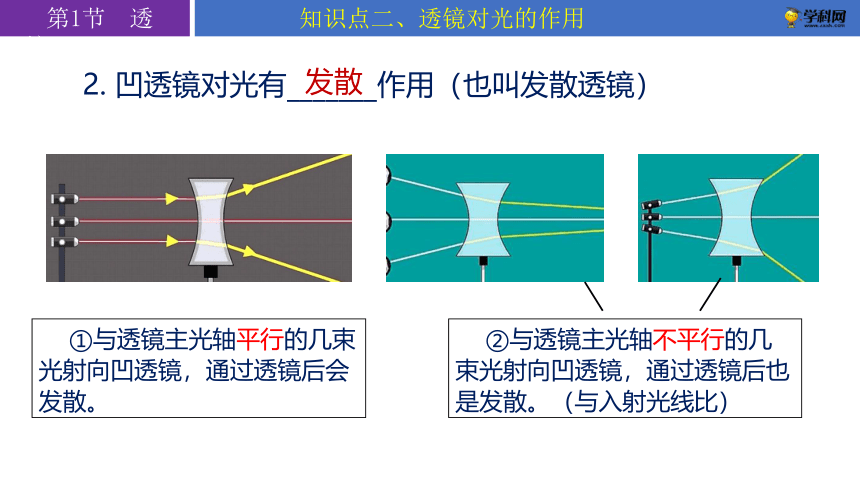

①与透镜主光轴平行的几束光射向凹透镜，通过透镜后会发散。
知识点二、透镜对光的作用
2. 凹透镜对光有_______作用（也叫发散透镜）
②与透镜主光轴不平行的几束光射向凹透镜，通过透镜后也是发散。（与入射光线比）
发散

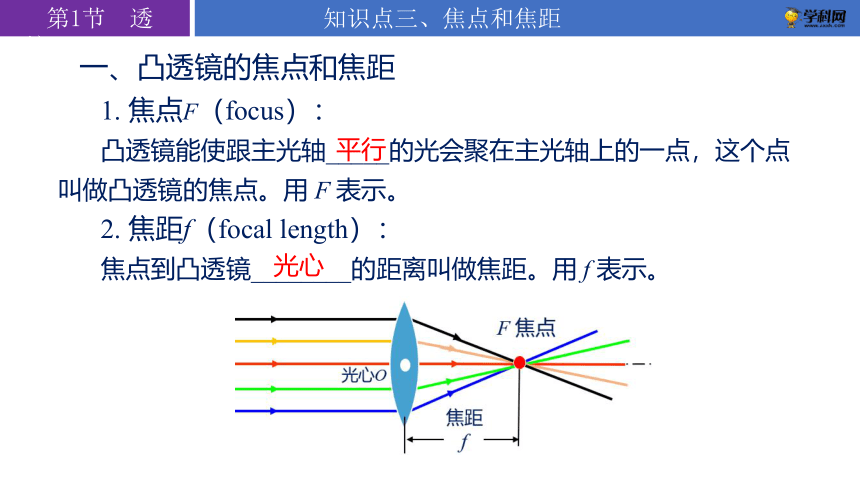

1. 焦点F（focus）：
凸透镜能使跟主光轴_____的光会聚在主光轴上的一点，这个点叫做凸透镜的焦点。用 F 表示。
2. 焦距f（focal length）：
焦点到凸透镜________的距离叫做焦距。用 f 表示。
一、凸透镜的焦点和焦距
知识点三、焦点和焦距
光心
平行

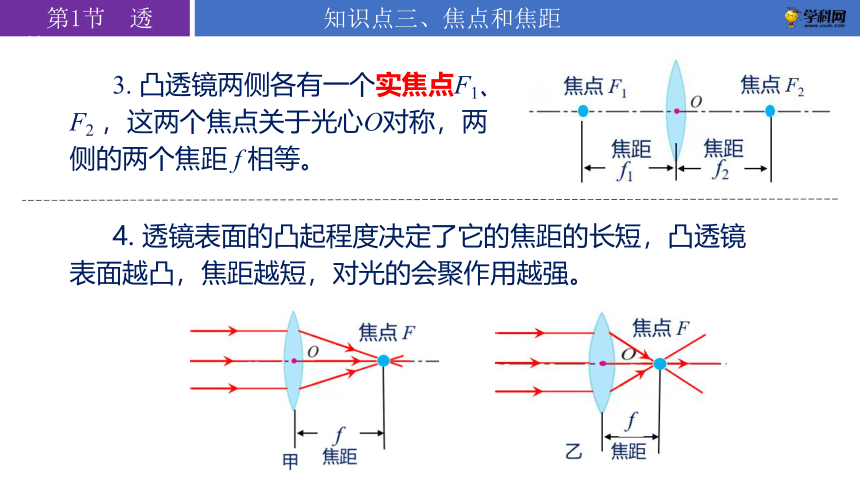

3. 凸透镜两侧各有一个实焦点F1、 F2 ，这两个焦点关于光心O对称，两侧的两个焦距 f 相等。
知识点三、焦点和焦距
4. 透镜表面的凸起程度决定了它的焦距的长短，凸透镜表面越凸，焦距越短，对光的会聚作用越强。

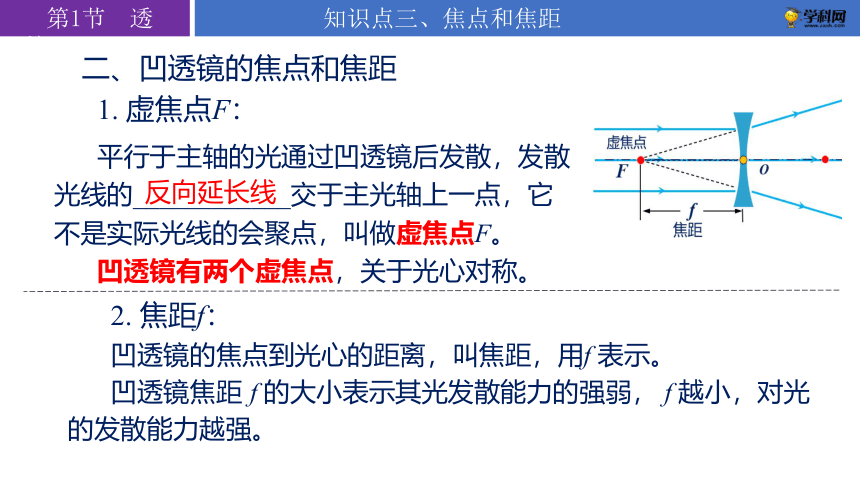

1. 虚焦点F：
平行于主轴的光通过凹透镜后发散，发散光线的____________交于主光轴上一点，它不是实际光线的会聚点，叫做虚焦点F。
凹透镜有两个虚焦点，关于光心对称。
二、凹透镜的焦点和焦距
知识点三、焦点和焦距
2. 焦距f：
凹透镜的焦点到光心的距离，叫焦距，用f 表示。
凹透镜焦距 f 的大小表示其光发散能力的强弱， f 越小，对光的发散能力越强。
反向延长线

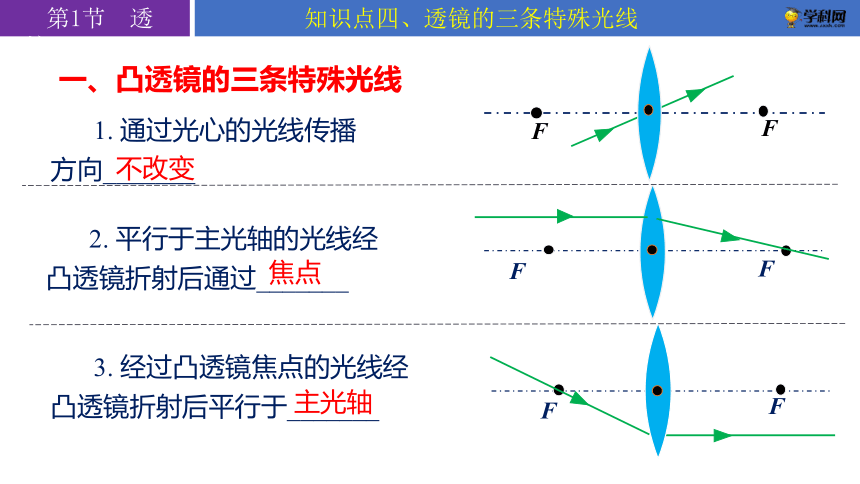

一、凸透镜的三条特殊光线
3. 经过凸透镜焦点的光线经凸透镜折射后平行于_______
F
F
2. 平行于主光轴的光线经凸透镜折射后通过_______
F
F
F
F
知识点四、透镜的三条特殊光线
1. 通过光心的光线传播
方向_______
不改变
焦点
主光轴

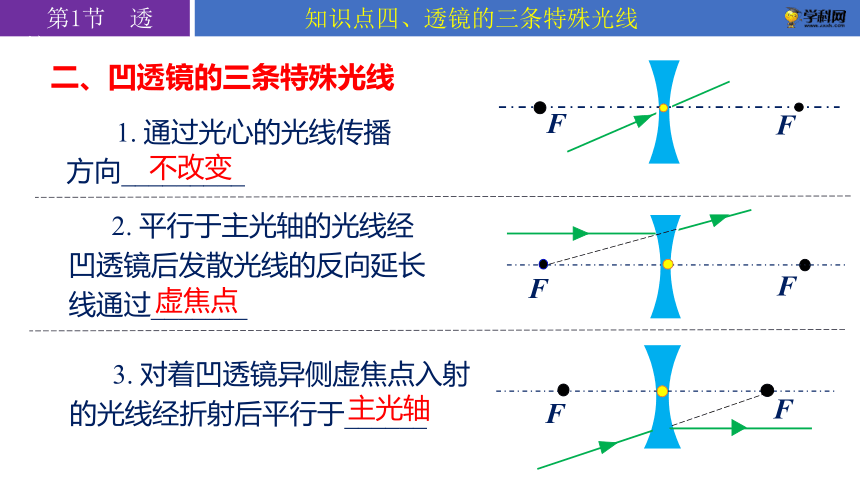

二、凹透镜的三条特殊光线
3. 对着凹透镜异侧虚焦点入射的光线经折射后平行于______
F
F
2. 平行于主光轴的光线经凹透镜后发散光线的反向延长线通过_______
F
F
F
F
1. 通过光心的光线传播方向_________
知识点四、透镜的三条特殊光线
不改变
虚焦点
主光轴
【例题1】如图所示是一种便携式平行光源的内部结构示意图，要想使小灯泡发出的光线经过一个透镜变成平行光，则此透镜的种类和小灯泡放的位置是（ ）
A. 凸透镜，主光轴任意位置
B. 凹透镜，焦点上
C. 凸透镜，焦点上
D. 凹透镜，焦点内
C
因为经过凸透镜焦点的光线经凸透镜折射后平行于主光轴，所以这是一个凸透镜，小灯泡在焦点上。
生活中的透镜
第2节
照相机
投影仪
放大镜
实像和
虚像
原理：物距u＞2f 时，成倒立、缩小的实像，像距 f＜v＜2f
①镜头：相当于凸透镜。②胶片：相当于光屏。
原理：当物距f＜u＜2f 时 ，成倒立、放大的实像，像距 v>2f
原理：当物距 u实像：实际光线会聚而成的像为实像，能够用光屏承接；
小孔成像、照相机成像、投影仪成像等都是实像。
生活中的透镜
虚像：实际光线的反向延长线相交形成的像，不能用光屏承接。
平面镜成像、放大镜成像都是虚像。
知识点一、照相机
①镜头：相当于凸透镜。
光圈环
调焦环
镜头
快门
胶片
②胶片：相当于光屏。
③快门：控制曝光时间。
⑤调焦环：调节镜头到胶片间
的距离，即像距。
④光圈: 控制进光量的多少.
1. 照相机的构造
一、 照相机
来自物体的光经过照相机镜头后，在“光屏”上会聚成被摄物体的像。
2. 照相机成像原理
F
2F
F
2F
2f
2f
f
f
物距u＞2f 时 ，成____________的实像，像距 f＜v＜2f
知识点一、照相机
倒立、缩小
①照相机成______、______的实像；
②物距（物体到透镜的距离）大于像距（像到透镜的距离） ；
③像和物体在透镜______侧；
④物体离镜头近，像离镜头远，像变大；物体离镜头远，像离镜头近，像变小。
3. 照相机成像特点
知识点一、照相机
两
倒立
缩小
投影仪原理：
当物距u：f＜u＜2f 时 ，成
____________的实像，像距 v>2f
F
2F
F
2F
2f
2f
f
f
二、投影仪
倒立、放大
知识点二、投影仪
f
2f
F
2F
F
2F
当物距 u放大镜成像原理
三、 放大镜
正立
放大
知识点三、放大镜
①实像（reali mage）：
由实际光线会聚而成的，能呈现在光屏上。
凸透镜所成的实像是由实际光线会聚而成的，能成在光屏上，物、像分别位于凸透镜的两侧，且实像是_____立的。
一、实像
倒
知识点四、实像和虚像
②成实像的实例
投影仪的像
小孔成的像
电影机的像
照相机成的像
知识点四、实像和虚像
凸透镜成的虚像：
虚像不是由实际光线会聚而成的，而是由折射光线的反向延长线相交而成的，不能用光屏承接。人眼逆着出射光线可看到虚像。
二、虚像
知识点四、实像和虚像
放大镜的虚像
平面镜成的虚像
②成虚像的实例
光的折射形成的虚像
知识点四、实像和虚像
【例题3】如图中成实像的是（　　）
①用放大镜观察
天安门城楼
A．①② B．②③ C．①③ D．③④
B
①用放大镜观察城楼时，成正立、放大的虚像，故①不符合题意；
②用照相机拍摄景物，成倒立、缩小的实像，故②符合题意；
③用投影仪在荧幕上投影，是成倒立、放大的实像，故③符合题意；
④演员在平面镜前矫正姿势，是成正立、等大的虚像，故④不符合题意。
②拍摄景物
③用投影仪
投影
④用平面镜
矫正姿势。
【解析】
【例题4】小明把照相机、投影仪及放大镜成的像作了比较后，认为这三种仪器所成的像具有如下特点，其中错误的是（ ）
A. 实像都和物体分别居于透镜两侧
B. 虚像都和物体在透镜的同一侧
C. 实像都是倒立的，虚像都是正立的
D. 虚像都是放大的，实像都是缩小的
D
照相机、投影仪及放大镜的成像特点：实像都是倒立的，且像与物位于透镜的异侧；虚像都是正立的，且像与物位于透镜的同侧；虚像都是放大的，实像有缩小的、放大的和等大的。
D项说法错误。
凸透镜成像的规律
第3节
物距u 像的性质 物与像 的位置 像距v 光屏能否承接及应用
u>2f 倒立 缩小 实像 异侧 2f>v>f 能 照相机
凸透镜成像规律
u＝2f 倒立 等大 实像 异侧 v＝2f 能 测焦距
f2f 能 投影仪/幻灯机
u＝f 不成像
uu 不能 放大镜
①一焦分虚实，二焦分大小；②虚像同侧正，实像异侧倒；③【实像】物近（远）像远（近）像变大（小）；④【虚像】物近（远）像近（远）像变小（大），像物相互跟着跑。
1. 实验器材
①光具座、凸透镜（焦距 f =10cm）、蜡烛（烛焰作为发光体）、光屏等。
物距u：物体到透镜光心的距离。
像距v：像到透镜光心的距离。
物距u
点燃的蜡烛
凸透镜
光屏
像距v
知识点一、探究凸透镜成像的规律
②实验器材的调整
调整凸透镜、蜡烛（烛焰的中心）、光屏的高度，使它们的中心大致在同一高度。目的是为了使__________________。
知识点一、探究凸透镜成像的规律
烛焰的像成在光屏的中央
①将凸透镜固定在光具座中间40cm刻度处，把蜡烛放在较远处，使物距u＞2f，移动光屏，直到光屏上出现清晰的烛焰的像，观察并记录像的大小和正倒，同时测出此时的物距u和像距v。
实验 次数 物距与焦距 的关系 物距 u/cm 像的性质 像距
v/cm
虚实 大小 正倒 1
凸透镜的焦距：
f=10 cm
u＞2f
30
实像 缩小 倒立
15
2. 实验步骤
知识点一、探究凸透镜成像的规律
②继续把蜡烛向透镜移近，使蜡烛到凸透镜的距离分别为下表中的几种情况，直到光屏上出现明亮、清晰的烛焰的像，观察像的正倒和大小，测出物距u和像距v，并将数据记录在表格中。
知识点一、探究凸透镜成像的规律
物距u 像的性质 物与像 的位置 像距v 光屏能
否承接
u＝2f 虚实 大小 正倒
fu＝f
u3. 分析数据，归纳结论
物距u 像的性质 物与像 的位置 像距v 光屏能
否承接
u>2f 倒立 缩小 实像 异侧 2f>v>f 能
u＝2f 倒立 等大 实像 异侧 v＝2f 能
f2f 能
u＝f 不成像 u一焦分虚实，二焦分大小；虚像同侧正，实像异侧倒
【实像】物近（远）像远（近）像变大（小）；【虚像】物近（远）像近（远）像变小（大），像物相互跟着跑。
知识点一、探究凸透镜成像的规律
F
2F
F
2F
2f
2f
f
f
1. 物距大于2倍焦距，即u＞2f 时
知识点二、作图研究凸透镜成像规律
当物距 u>2f 时， 成倒立、缩小的实像，像距 fF
2F
F
2F
2. 物距u ： f＜u＜2f 时
2f
2f
f
f
知识点二、作图研究凸透镜成像规律
当物距U： f＜u＜2f 时 ，成倒立、放大的实像，像距 v>2f
当物距uu
f
2f
F
2F
F
2F
3. 物距u＜f 时
知识点二、作图研究凸透镜成像规律
f
F
2F
F
2F
当物距u=2f 时，凸透镜成倒立、等大的实像，像距v=2f
4. 物距u=2f 时
f
2f
2f
知识点二、作图研究凸透镜成像规律
f
F
2F
F
2F
当物距u=f 时，凸透镜不成像。
物距 u=f 时，折射光线不能会聚，反向延长线也不能会聚。
5. 物距u=f 时
2f
知识点二、作图研究凸透镜成像规律
【例题5】凸透镜的焦距为f=10cm，凸透镜固定在光具座上50cm处。
①如图所示，此时他们想在实验中能用光屏承接到烛焰的实像，光屏应在_______（选填“50～60cm”、“60～70cm”）范围内移动；
②他们保持凸透镜位置不变，把蜡烛放在 30cm刻度线处，调整光屏到透镜的距离，则会在光屏上看到烛焰______（选填“放大”、“缩小”或“等大”）倒立的像；
等大
60~70cm
①由图可知，物距u=40cm>2f，则成倒立缩小的实像，像距满足f②保持凸透镜位置不变，把蜡烛放在 30cm刻度处，此时物距u=20cm=2f，所以凸透镜成倒立、等大的实像，像距v=20cm.
③他们想模拟投影仪的成像原理，应在步骤②的基础上将蜡烛向______（选填“靠近”或“远离”）凸透镜的方向移动，同时调节光屏的位置，使光屏向______（选填“靠近”或“远离”）凸透镜的方向移动。
投影仪的成像原理是：当f＜u＜2f 时 ，成倒立、放大的实像，因此物距： 10cm＜u＜20cm，要减小；像距v＞2f=20cm要增大，即蜡烛向靠近凸透镜，光屏远离凸透镜。
靠近
远离
焦距为f=10cm
④他们保持凸透镜的位置不变，同时取下光屏，直接用眼睛观察凸透镜成像的各种情况。小明移动蜡烛使它从零刻度线处逐渐靠近凸透镜，同时小华从透镜的右侧透过透镜现察烛焰的像，图乙是小华整理并记录看到的像的情况，根据你所学的知识，判断出最先看到的像的编号是______（选填代表像编号的数字）。
④保持凸透镜位置不变，移动蜡烛使它从零刻度线处逐渐靠近凸透镜，即物距原来处于2倍焦距以外，当它从2倍焦距以外向焦点处移动时，物距变小，像距变大，像变大，且成倒立的像，故最先看到的是编号1。
焦距为f=10cm
1
【解析】
【例题6】小明将凸透镜紧靠如图甲所示的卡通图片，然后将凸透镜逐渐远离图片的过程中，通过凸透镜观察到如图乙所示四个不同的像，则四个像出现的先后顺序是（　　）
C
凸透镜紧靠卡通片，说明物距小于焦距，成正立、放大的虚像，故先看到②；当在1倍焦距逐渐远离凸透镜的过程中，看到的是倒立、逐渐变小的实像，即看到像的顺序为①、③、④，所以四个像的顺序为②①③④。故选C。
A. ③②④① B. ③②①④ C. ②①③④ D. ①②③④
眼睛和眼镜
第4节
近视眼
及其矫正
①结构：晶状体和角膜（相当于凸透镜）、视网膜（相当于光屏）等
②视物原理：凸透镜成倒立缩小的实像
①近视产生的原因：晶状体太厚，折光能力强，
像成在视网膜的前方。
②矫正方法：选配合适的凹透镜
①远视产生的原因：晶状体太薄，折光能力弱，
像成在视网膜的后方。
②矫正方法：选配合适的凸透镜
眼睛和眼镜
眼睛
③眼睛的调节: 人的眼睛通过改变晶状体的凹凸程度，从而调节了晶状体的焦距来获得清晰的像。（一架调焦照相机）
④近点和远点：正常眼睛的观察距离约10cm到无限远
⑤正常眼睛的明视距离为25cm.
远视眼
及其矫正
1. 眼球的结构
晶状体、角膜、睫状体 、瞳孔、玻璃体、视网膜、视神经。
人的眼球好像一架照相机：
晶状体和角膜的共同作用相当于一个__________；
视网膜相当于_______。
睫状体
角膜
瞳孔
晶状体
视神经
视网膜
玻璃体
一. 眼睛
知识点一、眼睛
凸透镜
胶片（或光屏）
照相机成像的过程
2. 眼睛的视物原理
②视网膜上感光细胞受到光的刺激，视神经把这个信号传输给大脑，大脑将倒立图像处理后翻转过来，我们就看到了物体。
人的眼睛看见物体的原理与照相机成像原理相同：
形成物体的_____________________。
①晶状体和角膜相当于凸透镜，把来自物体的光会聚在视网膜上，形成物体的倒立、缩小的实像；
人眼看见物体的过程
晶状体
知识点一、眼睛
倒立、缩小的实像
3. 正常眼睛的调节
眼睛通过睫状体改变_____________，来看清楚近处和远处的物体。
当我们看远处的物体时，睫状体放松，晶状体变薄，其折光能力减弱，成的像恰好落在视网膜上。
当我们看近处的物体时，睫状体收缩，晶状体变厚，其折光能力增强，使成的像恰好落在视网膜上。
知识点一、眼睛
晶状体的厚薄
1. 远点：
当睫状体完全松驰时，晶状体表面弯曲程度最小，能够看清的_______________叫做远点。正常眼睛的远点在无限远处。
2. 近点：
当睫状体看近处物体时，晶状体表面弯曲程度最大，此时能看清的______________叫近点。正常眼睛的近点在大约______处。
3. 明视距离：
正常眼睛观察近处物体最清晰而又不疲劳的距离大约是
______，这个距离叫做明视距离。
二、 远点、近点和明视距离
知识点一、眼睛
最远的极限点
最近的极限点
10cm
25cm
三、眼睛与照相机的比较
眼　　睛 照　相　机
　结构
　成像 　　　　　　　 调节 作用
角膜、晶状体共同作用 镜头
（相当于凸透镜） （相当于凸透镜）
瞳孔 光圈
视网膜（有感光细胞） 底片（有感光材料）
倒立、缩小、实像
像距不变，当物距改变时，通过改变晶状体的弯曲程度，来改变焦距，使视网膜上成的像清晰。
焦距不变，当物距改变时，通过改变镜头与底片间的距离，来改变像距，使底片上成的像清晰。
知识点一、眼睛
1. 近视眼的特征：只能看清近处的物体，看不清远处的物体。
2. 近视眼的成因：
①近视眼的晶状体太厚，折光能力太强；
②或者眼球在前后方向上太长。
晶状体太厚折光能力太强
眼球在前后方向上太长
一、近视眼的成因
知识点二、近视眼及其矫正
使得来自远处的光会聚在视网膜______，视网膜上是一个模糊的光斑，得不到清晰的像。
前
近视眼患者可以佩戴______透镜制成的镜片，利用凹透镜能使光发散的特点，就能使来自远处的光会聚在视网膜上。
3. 近视眼的矫正
知识点二、近视眼及其矫正
凹
1. 远视眼的特征：只能看清远处的物体，看不清近处的物体
2. 远视眼的成因：
①远视眼的晶状体太薄，折光能力太弱；
②或者眼球在前后方向上太短。
晶状体太薄折光能力太弱
眼球在前后方向上太短
二、 远视眼的成因
知识点三、远视眼及其矫正
来自近物的像成在视网膜的______面，在视网膜上形成一个模糊的光斑。
后
远视眼患者要戴由____透镜制作的眼镜，让光先会聚，使清晰的像略向前移，准确地成在视网膜上，如图乙所示。
人们上了年纪以后，眼睛睫状体对晶状体的调节能力减弱，太近、太远的物体都看不清楚。
3. 远视眼的矫正
知识点三、远视眼及其矫正
甲 矫正前
凸
【例题7】每年的6月6日是全国“爱眼日”，下图中表示近视眼的是________(选填“甲”或“乙”)图，远视眼应配戴______透镜制成的眼镜进行矫正。现有度数为“＋300度”与“－200度”两种眼镜，其中
属于远视眼镜的是________。
甲
凸
＋300度
【解析】
近视眼使得来自远处的光会聚在视网膜前，视网膜上是一个模糊的光斑，得不到清晰的像，甲图为近视眼。
远视眼应配戴凸透镜制成的眼镜进行矫正。远视眼镜的度数是正数，所以属于远视眼镜的度数是＋300度。
【解析】
【例题8】小华同学将蜡烛放在凸透镜前适当位置，调节光屏位置得到凊晰的像。把眼镜片放在烛焰与凸透镜之间，如图所示，屏上的像变得模糊，调节光屏的位置，适当靠近凸透镜，光屏上又可以得到清晰的像，则该镜片（　　）
A. 是凹透镜，属近视眼镜
B. 是凹透镜，属远视民镜
C. 是凸透镜，属近视眼镜
D. 是凸透镜，属远视眼镜
D
把眼镜片放在烛焰与凸透镜之间，屏上的像变得模糊，调节光屏，靠近凸透镜，光屏上又得到清晰的像，说明该透镜对光具有会聚作用，是凸透镜，凸透镜可以矫正远视眼。
显微镜和望远镜
第5节
显微镜 望远镜
结构 目镜 一组透镜，相当于一个凸透镜 相当于一个凸透镜
物镜 一组透镜，相当于一个凸透镜 相当于一个凸透镜
工作原理 物镜 成__________的实像（投影仪） 成_________的实像（照相机）
目镜 以物镜所成实像为物体再次 成像：________________ 以物镜所成实像为物体再次
成像：_________________
显微镜和望远镜
倒立放大
倒立缩小
正立、放大的虚像
正立、放大的虚像
增大视角 的方法 放大再放大 拉近再放大
共同点 目镜成正立放大的虚像，可以直接用眼睛看到
1. 显微镜的结构
②目镜：靠近眼睛的透镜，一个凸透镜。
①物镜：靠近物体的透镜，一个凸透镜。
③载物台：承载被观察物体。
④反光镜：一面是平面镜（在光线强时用），一面是凹面镜（在光线弱时用，会聚光线。）
如图是一架生物实
验室常用的显微镜
靠近眼睛
的凸透镜
靠近被观察
物体的凸透镜
一、显微镜
知识点一、 显微镜
物体通过整个显微镜所成的像是：___________________。
2. 显微镜成像的基本原理
①物镜：
物镜成像与投影仪一样，使物体成________________像；
②目镜：
目镜成像与放大镜一样，成_______________________像。
3. 显微镜的放大倍数
微小的物体通过显微镜后被两次放大，因此，
显微镜的放大倍数=物镜的放大倍数×目镜的放大倍数。
倒立、放大的实
倒立、放大的虚像
成正立、放大的虚
知识点一、 显微镜
④显微镜的成像原理图
最终看到：
倒立、放大、虚像
第1次：倒立
放大、实像
第2次：正立
放大、虚像
A
A1
A2
物镜
目镜
F物
F目
知识点一、 显微镜
1. 望远镜的基本构造
①物镜：靠近被观察物体的凸透镜，焦距比较长。
②目镜：靠近眼睛的凸透镜，焦距比较短。
2. 望远镜的成像原理：
①物镜：相当于照相机的镜头，成___________________。
②目镜：相当于放大镜，把物镜所成的像进行放大，
___________________。
知识点二、 望远镜
一、望远镜
倒立、缩小的实像
成正立、放大的虚像
远处物体射来的光
3. 望远镜的成像光路图
第1次物镜：相当于照相机的镜头，成倒立、缩小的实像
第2次目镜：相当于放大镜，
成正立、放大的虚像。
物镜
目镜
F目
F物
F目
F物
知识点二、 望远镜
1. 视角：从眼睛的中心向物体
两端所引的两条直线的夹角。
知识点二、 望远镜
二、视角
①视角与_________有关:
物体到眼镜的距离一定时，大物体的视角大，小物体的视角小。
2. 影响视角大小的因素
②视角与________有关:
物体大小一定时，看近处的物体，视角大，远处的物体视角小。
物体大小
物体远近
物镜成倒立、
缩小的实像。
目镜成的正立、
放大的虚像。
物镜
目镜
焦点
3. 望远镜使我们观察远处物体的视角变大
远处物体经物镜成的像离眼睛很近，加上目镜的放大作用，视角就可以变很大。
α
视角变大
远处物体
知识点二、 望远镜
【例题9】如图，关于该望远镜，下列说法正确的是（ ）
A．它的物镜和显微镜的物镜作用相同
B．它的物镜相当于放大镜，用来把像放大
C．它的物镜的作用是使远处的物体在焦点附近成虚像
D．它的物镜的作用是使远处的物体在焦点附近成实像
D
【解析】
望远镜的物镜：相当于照相机的镜头，成倒立、缩小的实像， 使远处的物体在焦点附近成实像 。
选项D正确。
综合练习
第五章
透镜及其
应用
1．如图所示，在凸透镜的右焦点处有一平面镜垂直于主光轴放置。一束光AB经凸透镜和平面镜怎样传播？画出光路图。
答案
2. 用照相机给某人拍了一张半身像后，再给他拍一张全身像。则应采取的措施是（ ）
A.照相机离人近一些，镜头到底片的距离近一些
B.照相机离人远一些，镜头离底片的距离近一些
C.照相机离人远一些，镜头到底片的距离远一些
D.照相机离人近一些，镜头到底片的距离远一些
B
照相机镜头成像时，人离相机越远，像离镜头越近，像越小。人离相机越近，像离镜头越远，像越大。
在同样大小的底片上照了一张半身像，再照全身像，是像变小了，这时应该让人离相机远些，同时要调节镜头后缩，减少镜头到底片的距离（像距）。 所以选B。
③为了能使人们看到正立的像，投影片应____________。
④如果希望像变得大一些，而且还要保持清晰，应该采取哪些措施 　 。
3. 回答下列问题:
①物体经投影仪成　　立、　　的　　 像，
像和物体位于镜头的　　　(填“同侧”或
“异侧”)，比较物体、像到镜头的距离，会发现
物距　　　像距。(填“大于”或“小于”)
②平面镜的作用是　　　　　　　　。
减小物距,增大像距
小于　
倒
放大
实
异侧
改变光的传播方向　
倒着放置
4. 小明在房间里进行探究凸透镜成像特点的情景如图所示。保持蜡烛的位置不变，只移动透镜，小明发现透镜在A、B两处时，墙壁上都能得到清晰的像，则两次所成的像（ ）
透镜在A、B两处时，墙壁上都能得到清晰的像，可知透镜在A、B两处时成的是实像。透镜在A处时，物距小于像距，此时墙壁上成的是倒立放大的实像；透镜在B处时，物距大于像距，此时墙壁上成的是倒立缩小的实像，故ABC不符合题意，D符合题意。故选D。
A．都是正立的
B．都是虚像
C．透镜在B处时墙上成的像较大
D．透镜在A处时墙上成的像较大
D
5．小张在探究“凸透镜成像规律”的过程中，保持凸透镜位置不变，先后把烛焰放在主光轴上的A、B、C、D、E、G等各点(如图所示)，分别按以下情况调整好光屏的位置：
①把烛焰放在____点，光屏上出现清晰、倒立的实像最大。
②把烛焰放在____点，光屏上出现清晰、倒立的实像最小。
③把烛焰放在____点，光屏上没有出现清晰的实像，但通过凸透镜看物体，能够看到一个____立、____的虚像。
E
A
G
正
放大
6. 探究“凸透镜成像规律”实验中：
①由图甲可知，该凸透镜的焦距是____ cm。
②按图乙安装器材时，需要调节烛焰的中心、透镜的光心、光屏的中心在_________处。
③移动蜡烛和光屏，当处于图乙位置时，光屏上得到清晰的像，则像的特点为倒立、______的实像。
10.0
同一高度
放大
③处于图乙位置时，物距u=15cm，在1倍焦距与2倍焦距之间，成倒立放大的实像。
④保持凸透镜位置不变，向左移动蜡烛，则应向____(填“左”或“右”)移动光屏才能在光屏上得到清晰的像，与图乙相比，此时的像将_______(填“变大”“不变”或“变小”)。
左
变小
④保持凸透镜位置不变，向左移动蜡烛，则物距变大，所以凸透镜所成的像变小，像距也变小，应向左移动光屏才能在光屏上得到清晰的像。
7．在“探究凸透镜成像规律”的实验中，当点燃的蜡烛、凸透镜及光屏处于如图所示位置时，在光屏上得到烛焰清晰的像。下列说法中正确的是（ ）
A．光屏上成倒立、缩小的实像
B．图中成像特点与照相机的成
像特点相同
C．这是放大镜原理
D．透镜不动，将蜡烛与光屏互换位置，光屏上仍能得到清晰的像
D
①此时像距大于物距，是成倒立、放大的实像；这是投影仪原理。
②将蜡烛与光屏互换位置，根据光路可逆知道：光屏上仍能得到清晰的像。
D正确
8．如图所示是近视眼和远视眼的成因示意图。下列说法正确的是（ ）
A．甲是远视眼，应配戴凹透镜矫正
B．甲是远视眼，晶状体折光能力较弱
C．乙是近视眼，应配戴凸透镜矫正
D．乙是近视眼，晶状体折光能力较弱
B
甲是远视眼，晶状体折光能力较弱，应配戴凸透镜矫正；
乙是近视眼，应配戴凹透镜矫正。
9．眼睛是一个高度精密的光学系统，下列围绕眼睛的讨论，错误的是（ ）
A．视网膜相当于光屏
B．物体在视网膜上成的像的像距大于2倍焦距
C．晶状体相当于一个凸透镜
D．外界物体在视网膜上成的像是倒立的
B
眼睛的晶状体相当于一个凸透镜，视网膜相当于光屏
，外界物体在视网膜上成的像是倒立缩小的实像，像距在1倍焦距与2倍焦距之间。所以B错误。
10．下列是关于显微镜和望远镜二次成像的说法：①显微镜先成放大的实像，再成放大的虚像；②显微镜先成缩小的实像，再成放大的虚像；③望远镜先成放大的实像，再成放大的虚像；④望远镜先成缩小的实像，再成放大的虚像。上述说法中正确的是（ ）
A．①③ B．②④ C．①④ D．②③
C
望远镜的物镜相当于照相机的镜头，成倒立、缩小的实像；目镜相当于放大镜，把物镜所成的像进行放大，成正立、放大的虚像。
显微镜物镜成像与投影仪一样，使物体成倒立、放大的实像；目镜成像与放大镜一样，成正立、放大的虚像。
