4.3 电流电压（第一课时）

课件24张PPT。电流、电压第一课时大自然的电现象自然界的水 自然界中强与弱是普遍存在的
例如：光有强弱之分，雨有大小之分，
声音有高低之分……自来水我们都比较熟悉。水龙头一打开就会有水流，而且水龙头开得越大，水流越急；开得越小，水流越慢。那么我们是用什么来表示水龙头出水的强弱的呢？

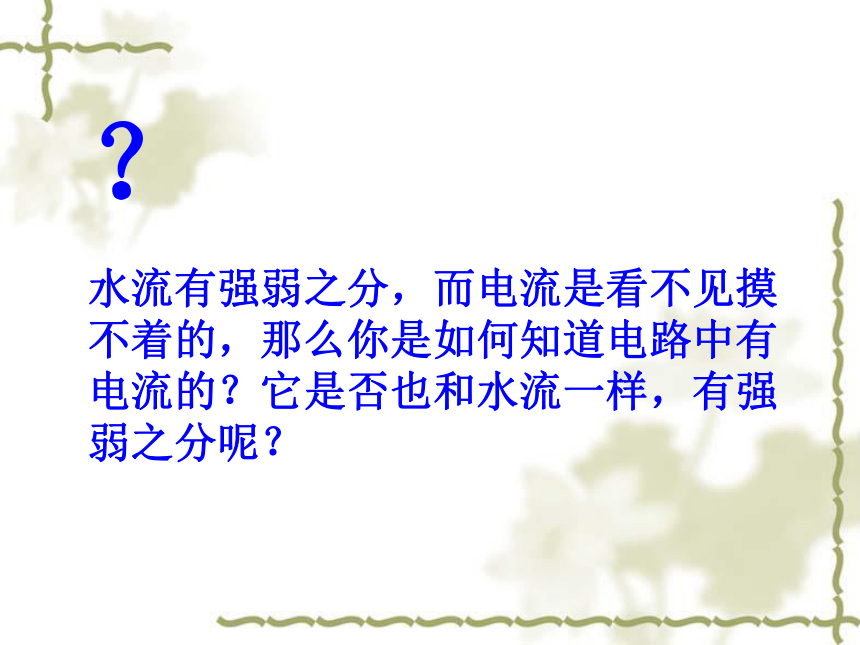

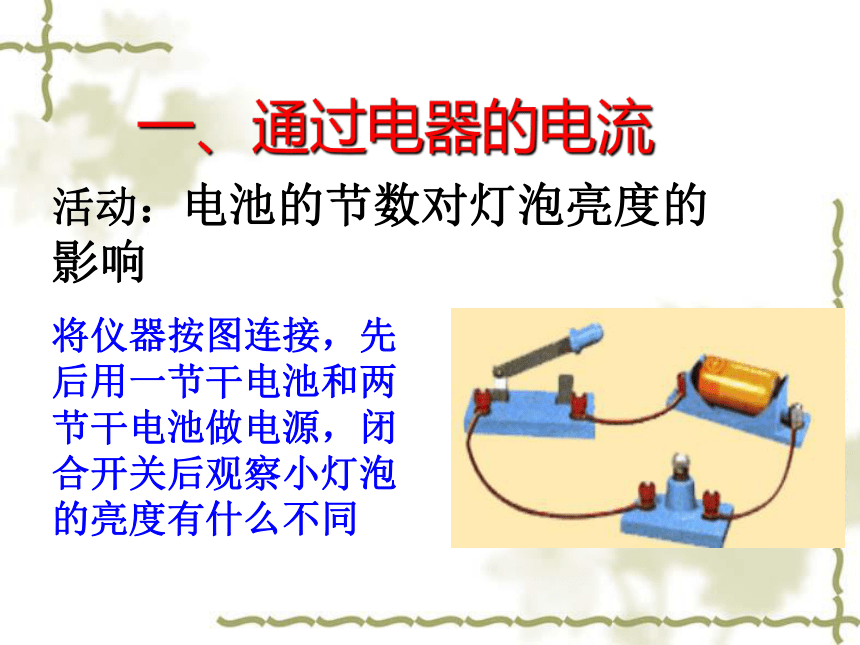

水流！？水流有强弱之分，而电流是看不见摸不着的，那么你是如何知道电路中有电流的？它是否也和水流一样，有强弱之分呢？一、通过电器的电流将仪器按图连接，先后用一节干电池和两节干电池做电源，闭合开关后观察小灯泡 的亮度有什么不同
活动：电池的节数对灯泡亮度的影响

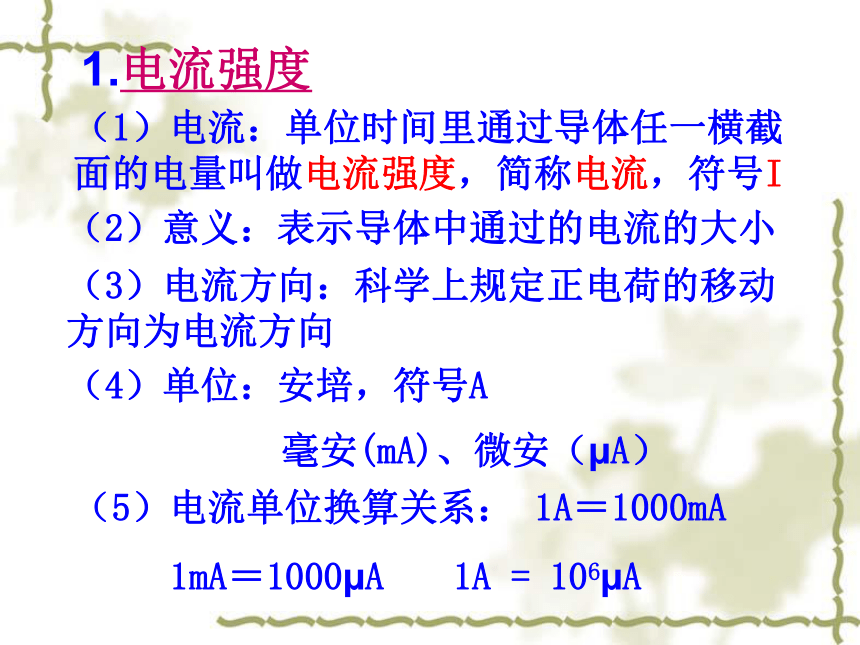

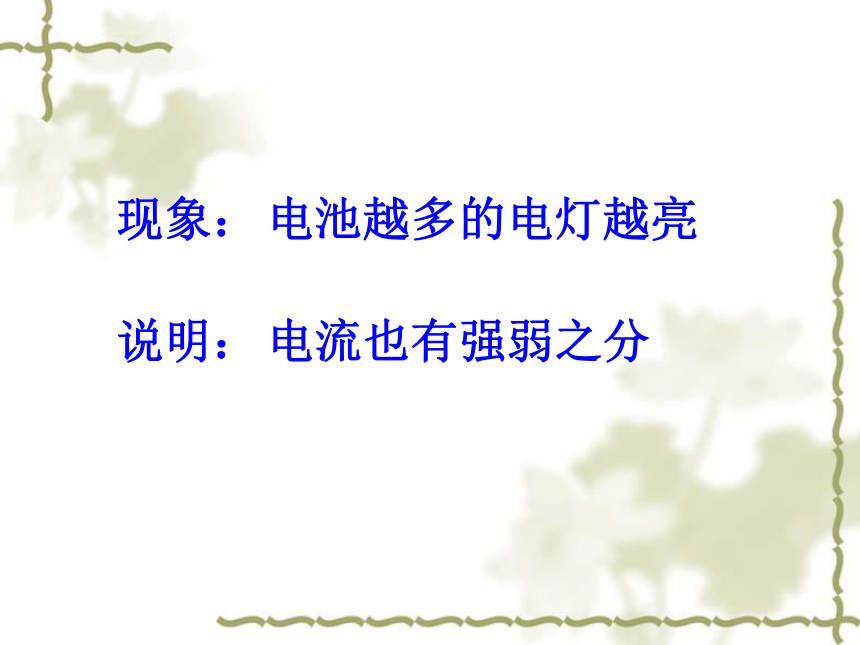

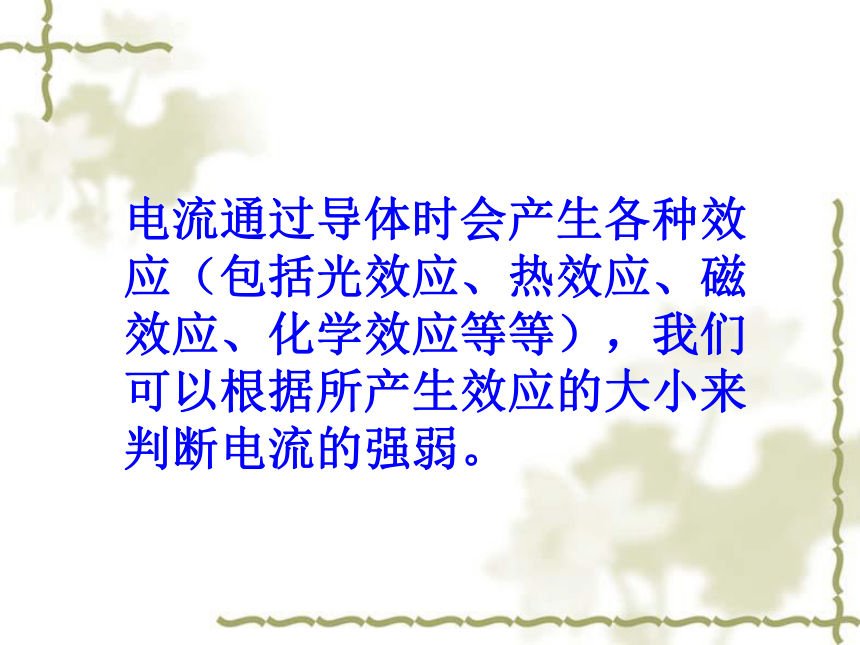

现象：说明：电池越多的电灯越亮电流也有强弱之分电流通过导体时会产生各种效应（包括光效应、热效应、磁效应、化学效应等等），我们可以根据所产生效应的大小来判断电流的强弱。1.电流强度（1）电流：单位时间里通过导体任一横截面的电量叫做电流强度，简称电流，符号I（4）单位：安培，符号A毫安(mA)、微安（μA）（5）电流单位换算关系： 1A＝1000mA
1mA＝1000μA 1A = 106μA（2）意义：表示导体中通过的电流的大小（3）电流方向：科学上规定正电荷的移动方向为电流方向12mA= A= μA 12mA= A
= A
= μA
= μA
２练习 100 μA=
50mA=
200mA=
5A=
200000A= mA=
A =
A=
mA =
mA = A
μA
μA
μA
μA 计算器中的电流 约 100 μA
半导体收音机电源的电流 约 50mA
手电筒中的电流 约 200mA
房间灯泡中的电流 约 0.2A
家用电冰箱的电流 约 1A
家用空调的电流 约 5A
雷电电流 可达 200000A常见电流３、小资料二、电流表1、电流表的构造A2、电流表使用注意事项（1）电流必须从正接线柱流进去，从负接线柱流出来若反接，表针会向左偏转，这样不但无法读数，有时候还会损坏电流表。（2）被测电流的大小不超过所选量程若不知道量程，应该选较大的量程，并进行试触用哪个量程精确度高呢？（4）任何情况下都不能使电流表直接连到电源
两极上若直接连到电源两极会造成电源短路（3）电流表和用电器必须串联 （等于一条导线）若与用电器并联电流表的示数不是流过用电器的电流，而且很容易损坏电流表。3、电流表的读数（1）明确所选量程（2）明确分度值（每一小格表示的电流值）（3）根据表针向右偏过
的格数读出电流值大量程与小量程每一格读数相差几倍呢？你一定能读出下列电流表的示数?0.36A2.4A1.8A0.48A想想议议
测量电流时，如果电流表的指针没有正好指在某个刻度上，应该怎么读数？三、小结四、练习1、电流是表示（ ）的物理量，通常用字母（ ）代表，它的单位是（ ），简称（ ），符号是（ ）。电流强弱I安培安A2、7.5A=（ ）mA 5mA=（ ）A
50mA=（ ）μA 20000 μA=（ ）mA
6.2A=（ ） μA 100 μA=（ ）A
3、电路中电流可以用（ ）测量，在使用时电流必须从（ ）流进去，从（ ）流出来。如果表中电流方向相反，表针就会向（ ）边偏转，这样不但（ ）有时还会（ ）电流表正接线柱负接线柱左无法读数损坏电流表4、电流表必须和被测电器（ ），接线时注意选择合适的（ ），在任何情况下都不能使电流表直接连到（ ）串联量程电源两极5、电流表刻度盘上的A表示？表针如图所示，你能读出相应的电流吗？为什么？A表示电流的单位是安培接量程0--0.6A时，读数为0.36A接量程0--3A时，读数为1.8A
