2、受力分析

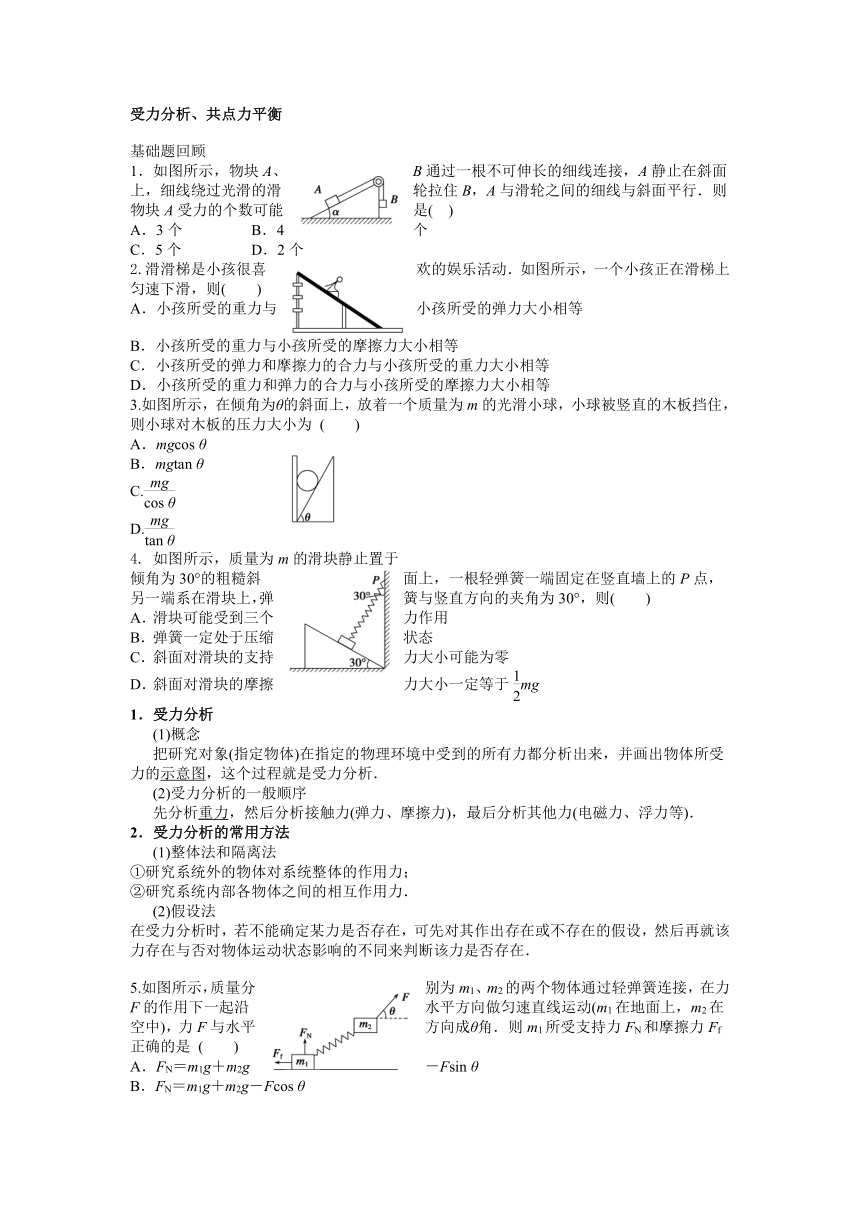

受力分析、共点力平衡
基础题回顾
1．如图所示，物块A、B通过一根不可伸长的细线连接，A静止在斜面上，细线绕过光滑的滑轮拉住B，A与滑轮之间的细线与斜面平行．则物块A受力的个数可能是(　)
A．3个 B．4个
C．5个 D．2个
2.滑滑梯是小孩很喜欢的娱乐活动．如图所示，一个小孩正在滑梯上匀速下滑，则(　　)
A．小孩所受的重力与小孩所受的弹力大小相等
B．小孩所受的重力与小孩所受的摩擦力大小相等
C．小孩所受的弹力和摩擦力的合力与小孩所受的重力大小相等
D．小孩所受的重力和弹力的合力与小孩所受的摩擦力大小相等
3.如图所示，在倾角为θ的斜面上，放着一个质量为m的光滑小球，小球被竖直的木板挡住，则小球对木板的压力大小为 (　　)
A．mgcos θ
B．mgtan θ
C.
D.
4. 如图所示，质量为m的滑块静止置于
倾角为30°的粗糙斜面上，一根轻弹簧一端固定在竖直墙上的P点，另一端系在滑块上，弹簧与竖直方向的夹角为30°，则(　　)
A．滑块可能受到三个力作用
B．弹簧一定处于压缩状态
C．斜面对滑块的支持力大小可能为零
D．斜面对滑块的摩擦力大小一定等于mg
1．受力分析
(1)概念
把研究对象(指定物体)在指定的物理环境中受到的所有力都分析出来，并画出物体所受力的示意图，这个过程就是受力分析．
(2)受力分析的一般顺序
先分析重力，然后分析接触力(弹力、摩擦力)，最后分析其他力(电磁力、浮力等)．
2．受力分析的常用方法
(1)整体法和隔离法
①研究系统外的物体对系统整体的作用力；
②研究系统内部各物体之间的相互作用力．
(2)假设法
在受力分析时，若不能确定某力是否存在，可先对其作出存在或不存在的假设，然后再就该力存在与否对物体运动状态影响的不同来判断该力是否存在．
5.如图所示，质量分别为m1、m2的两个物体通过轻弹簧连接，在力F的作用下一起沿水平方向做匀速直线运动(m1在地面上，m2在空中)，力F与水平方向成θ角．则m1所受支持力FN和摩擦力Ff正确的是 (　　)
A．FN＝m1g＋m2g－Fsin θ
B．FN＝m1g＋m2g－Fcos θ

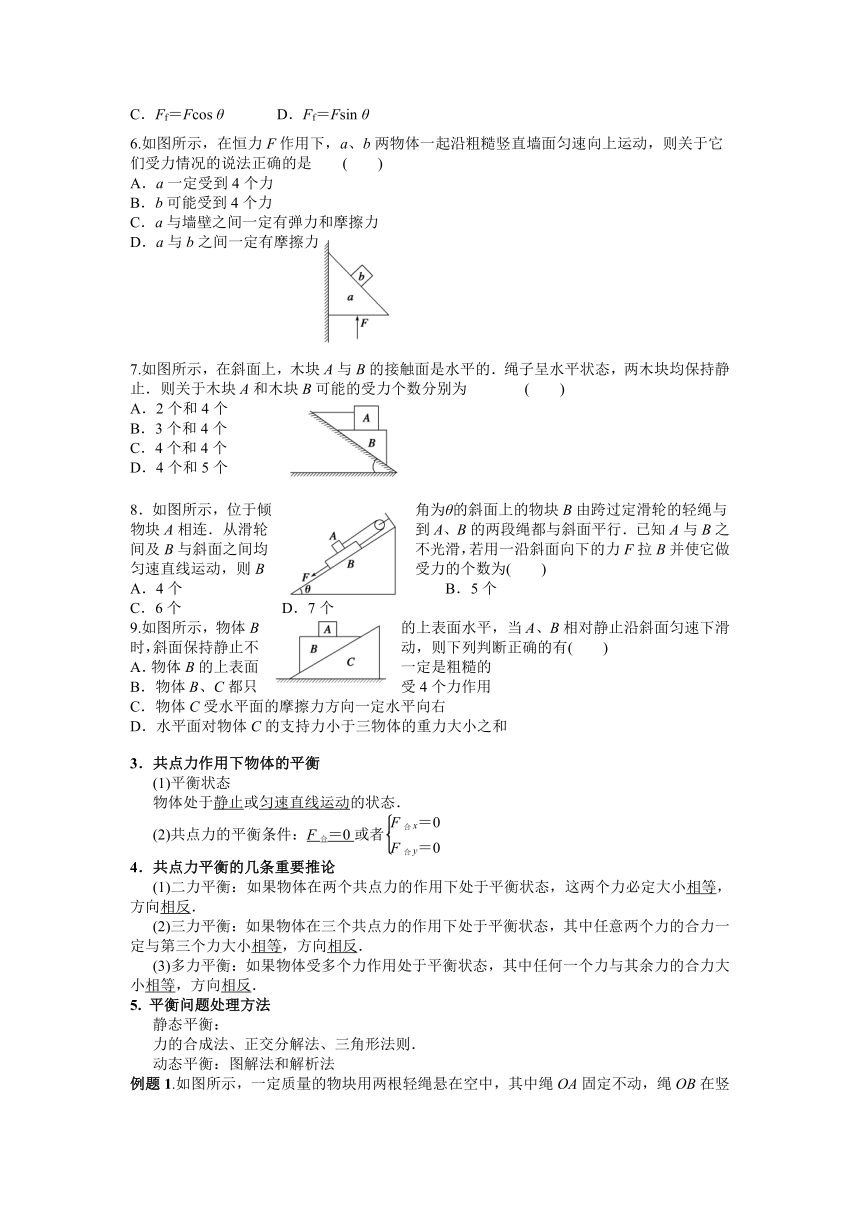

C．Ff＝Fcos θ D．Ff＝Fsin θ
6.如图所示，在恒力F作用下，a、b两物体一起沿粗糙竖直墙面匀速向上运动，则关于它们受力情况的说法正确的是 (　　)
A．a一定受到4个力
B．b可能受到4个力
C．a与墙壁之间一定有弹力和摩擦力
D．a与b之间一定有摩擦力
7.如图所示，在斜面上，木块A与B的接触面是水平的．绳子呈水平状态，两木块均保持静止．则关于木块A和木块B可能的受力个数分别为 (　　)
A．2个和4个
B．3个和4个
C．4个和4个
D．4个和5个
8．如图所示，位于倾角为θ的斜面上的物块B由跨过定滑轮的轻绳与物块A相连．从滑轮到A、B的两段绳都与斜面平行．已知A与B之间及B与斜面之间均不光滑，若用一沿斜面向下的力F拉B并使它做匀速直线运动，则B受力的个数为(　　)
A．4个 B．5个
C．6个 D．7个
9.如图所示，物体B的上表面水平，当A、B相对静止沿斜面匀速下滑时，斜面保持静止不动，则下列判断正确的有(　　)
A．物体B的上表面一定是粗糙的
B．物体B、C都只受4个力作用
C．物体C受水平面的摩擦力方向一定水平向右
D．水平面对物体C的支持力小于三物体的重力大小之和
3．共点力作用下物体的平衡
(1)平衡状态
物体处于静止或匀速直线运动的状态．
(2)共点力的平衡条件：F合＝0或者
4．共点力平衡的几条重要推论
(1)二力平衡：如果物体在两个共点力的作用下处于平衡状态，这两个力必定大小相等，方向相反．
(2)三力平衡：如果物体在三个共点力的作用下处于平衡状态，其中任意两个力的合力一定与第三个力大小相等，方向相反．
(3)多力平衡：如果物体受多个力作用处于平衡状态，其中任何一个力与其余力的合力大小相等，方向相反．
5. 平衡问题处理方法
静态平衡：
力的合成法、正交分解法、三角形法则．
动态平衡：图解法和解析法

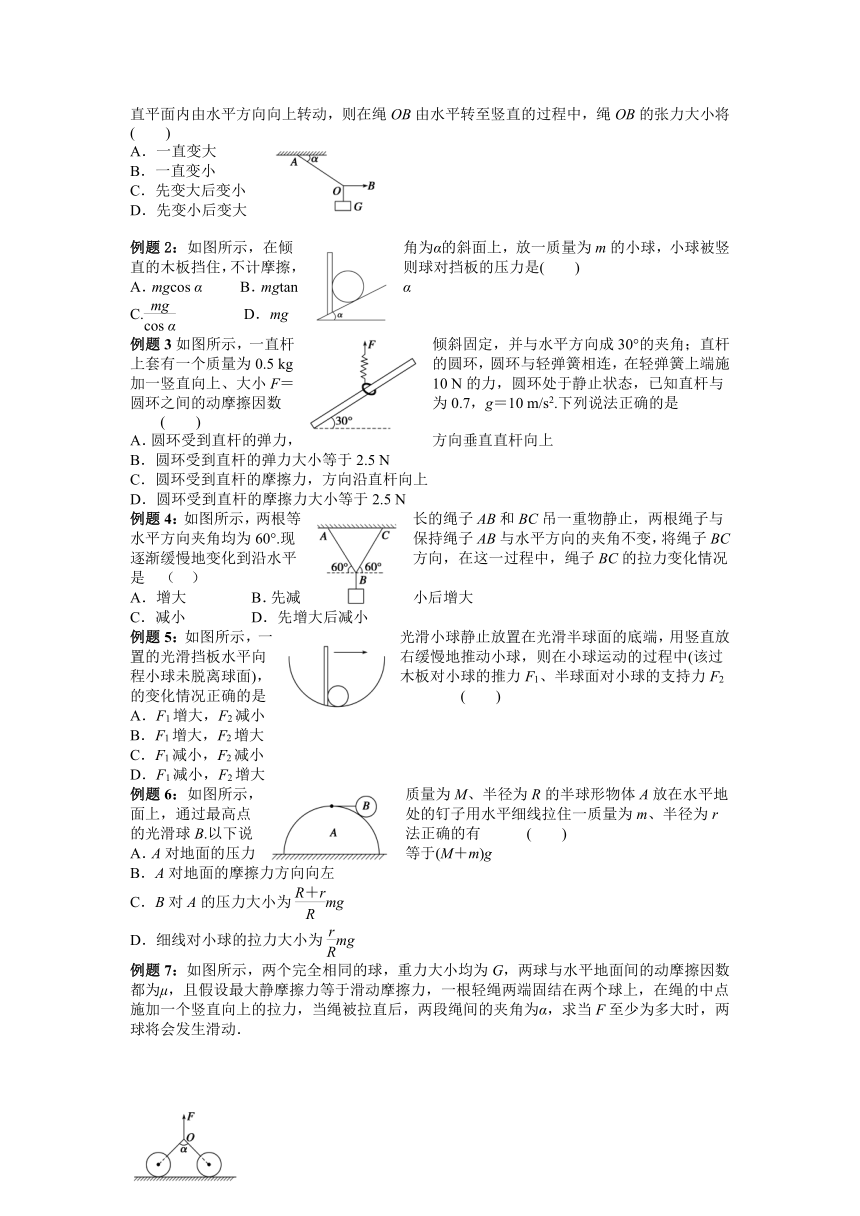

例题1.如图所示，一定质量的物块用两根轻绳悬在空中，其中绳OA固定不动，绳OB在竖直平面内由水平方向向上转动，则在绳OB由水平转至竖直的过程中，绳OB的张力大小将(　　)
A．一直变大
B．一直变小
C．先变大后变小
D．先变小后变大
例题2：如图所示，在倾角为α的斜面上，放一质量为m的小球，小球被竖直的木板挡住，不计摩擦，则球对挡板的压力是(　　)
A．mgcos α B．mgtan α
C. D．mg
例题3如图所示，一直杆倾斜固定，并与水平方向成30°的夹角；直杆上套有一个质量为0.5 kg的圆环，圆环与轻弹簧相连，在轻弹簧上端施加一竖直向上、大小F＝10 N的力，圆环处于静止状态，已知直杆与圆环之间的动摩擦因数为0.7，g＝10 m/s2.下列说法正确的是 (　　)
A．圆环受到直杆的弹力，方向垂直直杆向上
B．圆环受到直杆的弹力大小等于2.5 N
C．圆环受到直杆的摩擦力，方向沿直杆向上
D．圆环受到直杆的摩擦力大小等于2.5 N
例题4：如图所示，两根等长的绳子AB和BC吊一重物静止，两根绳子与水平方向夹角均为60°.现保持绳子AB与水平方向的夹角不变，将绳子BC逐渐缓慢地变化到沿水平方向，在这一过程中，绳子BC的拉力变化情况是 （ ）
A．增大 B．先减小后增大
C．减小 D．先增大后减小
例题5：如图所示，一光滑小球静止放置在光滑半球面的底端，用竖直放置的光滑挡板水平向右缓慢地推动小球，则在小球运动的过程中(该过程小球未脱离球面)，木板对小球的推力F1、半球面对小球的支持力F2的变化情况正确的是 (　　)
A．F1增大，F2减小
B．F1增大，F2增大
C．F1减小，F2减小
D．F1减小，F2增大
例题6：如图所示，质量为M、半径为R的半球形物体A放在水平地面上，通过最高点处的钉子用水平细线拉住一质量为m、半径为r的光滑球B.以下说法正确的有 (　　)
A．A对地面的压力等于(M＋m)g
B．A对地面的摩擦力方向向左
C．B对A的压力大小为mg
D．细线对小球的拉力大小为mg
例题7：如图所示，两个完全相同的球，重力大小均为G，两球与水平地面间的动摩擦因数都为μ，且假设最大静摩擦力等于滑动摩擦力，一根轻绳两端固结在两个球上，在绳的中点施加一个竖直向上的拉力，当绳被拉直后，两段绳间的夹角为α，求当F至少为多大时，两球将会发生滑动．
例题8：如图所示，AC、CD、BD为三根长度均为l的轻绳，A、B两端被悬挂在水平天花板上，相距2l.现在C点上悬挂一个质量为m的重物，为使CD轻绳保持水平，在D点上可施加力的最小值为 (　　)
A．mg B.mg
C.mg D.mg
例题9：(2012·山东理综·17)如图所示，两相同轻质硬杆OO1、OO2可绕其两端垂直纸面的水平轴O、O1、O2转动，在O点悬挂一重物M，将两相同木块m分别紧压在竖直挡板上，此时整个系统保持静止．Ff表示木块与挡板间摩擦力的大小，FN表示木块与挡板间正压力的大小．若挡板间的距离稍许增大后，系统仍静止且O1、O2始终等高，则 (　　)
A．Ff变小 B．Ff不变
C．FN变小 D．FN变大
例题10：(2011·江苏·1)如图18所示，石拱桥的正中央有一质量为m的对称楔形石块，侧面与竖直方向的夹角为α，重力加速度为g.若接触面间的摩擦力忽略不计，则石块侧面所受弹力的大小为 (　　)
A. B.
C.mgtan α D.mgcot α
实验：平行四边形定则
　1.(2011·江苏·10)某同学用如图1所示的实验装置来验证“力的平行四边形则”．弹簧测力计A挂于固定点P，下端用细线挂一重物M.弹簧测力计B的一端用细线系于O点，手持另一端向左拉，使结点O静止在某位置．分别读出弹簧测力计A和B的示数，并在贴于竖直木板的白纸上记录O点的位置和拉线的方向．
图1
(1)本实验用的弹簧测力计示数的单位为N，图中A的示数为________N.
(2)下列不必要的实验要求是________．(请填写选项前对应的字母)
A．应测量重物M所受的重力
B．弹簧测力计应在使用前校零
C．拉线方向应与木板平面平行
D．改变拉力，进行多次实验，每次都要使O点静止在同一位置
(3)某次实验中，该同学发现弹簧测力计A的指针稍稍超出量程，请您提出两个解决办法．
2. (2012·浙江理综·22)在“探究求合力的方法”实验中，现有木板、白纸、图钉、橡皮筋、细绳套和一把弹簧秤．
(1)为完成实验，某同学另找来一根弹簧，先测量其劲度系数，得到的实验数据如下表：
根据表中数据在图8中作出F－x图象并求得该弹簧的劲度系数k＝________N/m；
图8
图9
(2)某次实验中，弹簧秤的指针位置如图9所示，其读数为________N；同时利用(1)中结果获得弹簧上的弹力值为2.50 N，请在下列虚线框中画出这两个共点力的合力F合；
(3)由图得到F合＝________N.
基本实验要求
1．实验原理
互成角度的两个力F1、F2与另外一个力F′产生相同的效果，看F1、F2用平行四边形定则求出的合力F与F′在实验误差允许范围内是否相等．
2．实验器材
木板、白纸、图钉若干、橡皮条、细绳、弹簧测力计两个、三角板、刻度尺．
3．实验步骤
(1)用图钉把一张白纸钉在水平桌面上的木板上．
(2)用两个弹簧测力计分别钩住两个细绳套，互成角度地拉橡皮条，使橡皮条伸长，结点到达某一位置O.如实验原理图所示．
(3)用铅笔描下结点O的位置和两个细绳套的方向，并记录弹簧测力计的读数，利用刻度尺和三角板根据平行四边形定则求出合力F.
(4)只用一个弹簧测力计，通过细绳套把橡皮条的结点拉到与前面相同的位置O，记下弹簧测力计的读数F′和细绳的方向．
(5)比较F′与用平行四边形定则求得的合力F，看它们在实验误差允许的范围内是否相等．
规律方法总结
1．正确使用弹簧测力计
(1)将两只弹簧测力计调零后水平互钩对拉过程中，读数相同，可选；若不同，应另换或调校，直至相同为止．
(2)使用时，读数应尽量大些，但不能超出范围．
(3)被测力的方向应与轴线方向一致．
(4)读数时应正对、平视刻度．
2．注意事项
(1)位置不变：在同一次实验中，使橡皮条拉长时结点的位置一定要相同．
(2)角度合适：用两个弹簧测力计钩住细绳套互成角度地拉橡皮条时，其夹角不宜太小，也不宜太大，以60°～100°之间为宜．
(3)在合力不超出量程及在橡皮条弹性限度内形变应尽量大一些．细绳套应适当长一些，便于确定力的方向．
(4)统一标度：在同一次实验中，画力的图示选定的标度要相同，并且要恰当选定标度，使力的图示稍大一些．
3．误差分析
(1)误差来源：除弹簧测力计本身的误差外，还有读数误差、作图误差等．
(2)减小误差的办法：
①实验过程中读数时眼睛一定要正视弹簧测力计的刻度，要按有效数字和弹簧测力计的精度正确读数和记录．
②作图时用刻度尺借助于三角板，使表示两力的对边一定要平行.
