2014届高考物理二轮提优导学案：第二部分 考点回顾

选修3-3
考点 知识清单

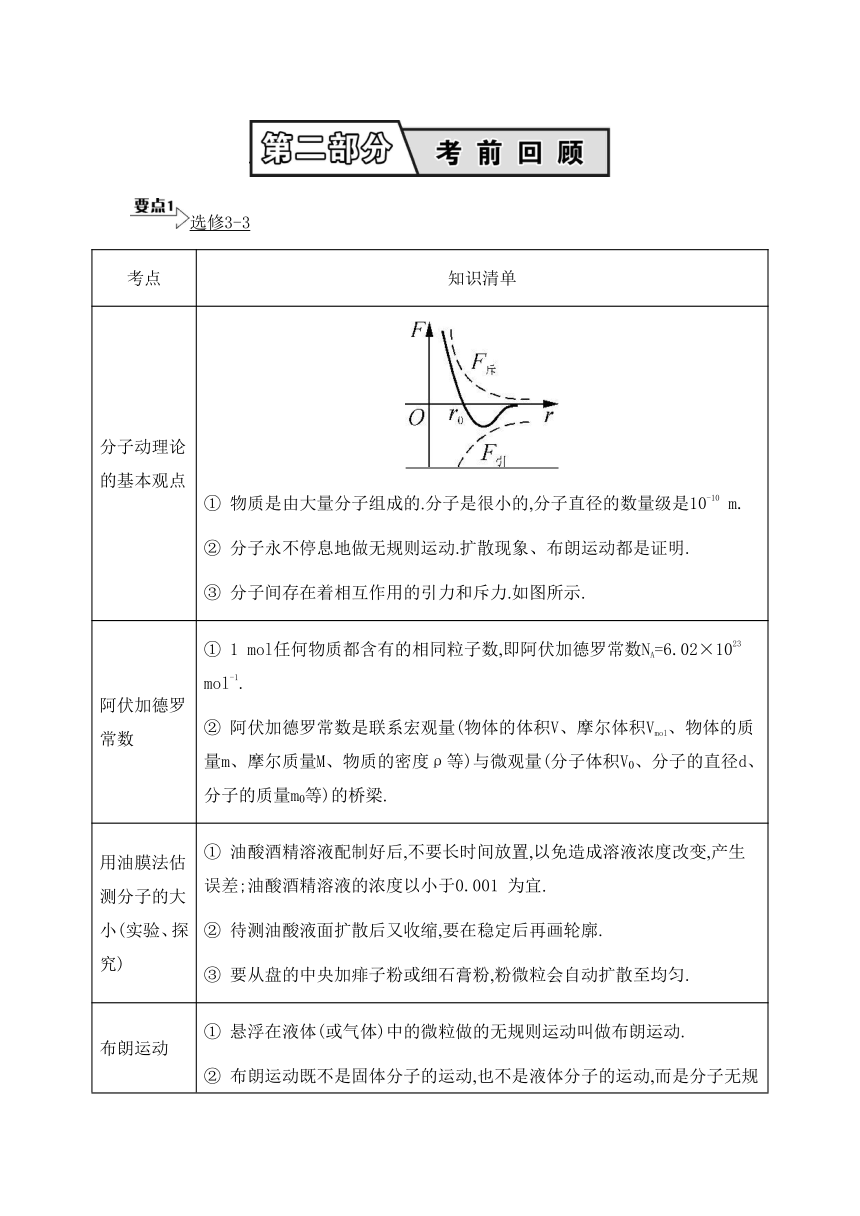

分子动理论的基本观点 ① 物质是由大量分子组成的.分子是很小的,分子直径的数量级是10-10 m.② 分子永不停息地做无规则运动.扩散现象、布朗运动都是证明.③ 分子间存在着相互作用的引力和斥力.如图所示.
阿伏加德罗常数 ① 1 mol任何物质都含有的相同粒子数,即阿伏加德罗常数NA=6.02×1023 mol-1.② 阿伏加德罗常数是联系宏观量(物体的体积V、摩尔体积Vmol、物体的质量m、摩尔质量M、物质的密度ρ等)与微观量(分子体积V0、分子的直径d、分子的质量m0等)的桥梁.
用油膜法估测分子的大小(实验、探究) ① 油酸酒精溶液配制好后,不要长时间放置,以免造成溶液浓度改变,产生误差;油酸酒精溶液的浓度以小于0.001 为宜.② 待测油酸液面扩散后又收缩,要在稳定后再画轮廓.③ 要从盘的中央加痱子粉或细石膏粉,粉微粒会自动扩散至均匀.
布朗运动 ① 悬浮在液体(或气体)中的微粒做的无规则运动叫做布朗运动.② 布朗运动既不是固体分子的运动,也不是液体分子的运动,而是分子无规则运动的反映.③ 特点:永不停息;无规则;颗粒越小,现象越明显;温度越高,运动越激烈.④ 产生的原因是周围液体(或气体)分子无规则热运动撞击的不平衡.

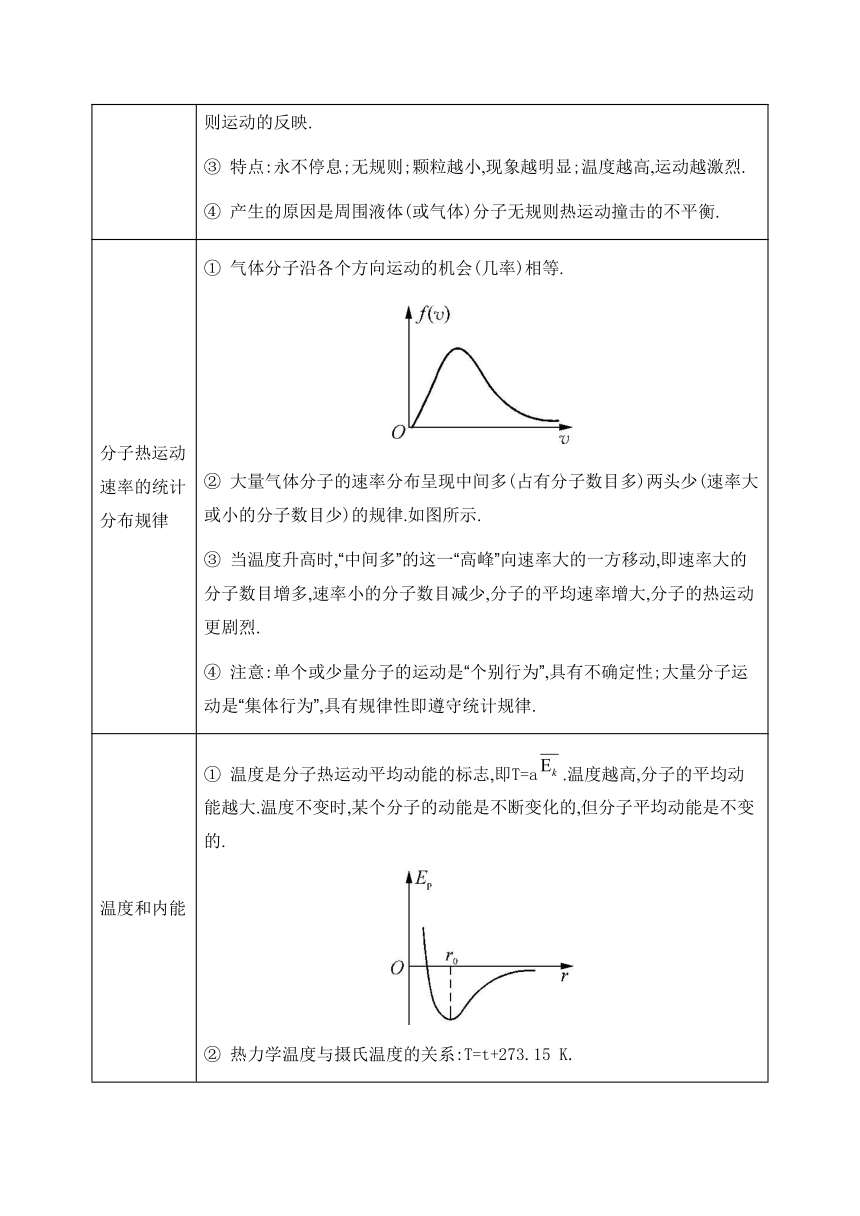

分子热运动速率的统计分布规律 ① 气体分子沿各个方向运动的机会(几率)相等.② 大量气体分子的速率分布呈现中间多(占有分子数目多)两头少(速率大或小的分子数目少)的规律.如图所示.③ 当温度升高时,“中间多”的这一“高峰”向速率大的一方移动,即速率大的分子数目增多,速率小的分子数目减少,分子的平均速率增大,分子的热运动更剧烈.④ 注意:单个或少量分子的运动是“个别行为”,具有不确定性;大量分子运动是“集体行为”,具有规律性即遵守统计规律.

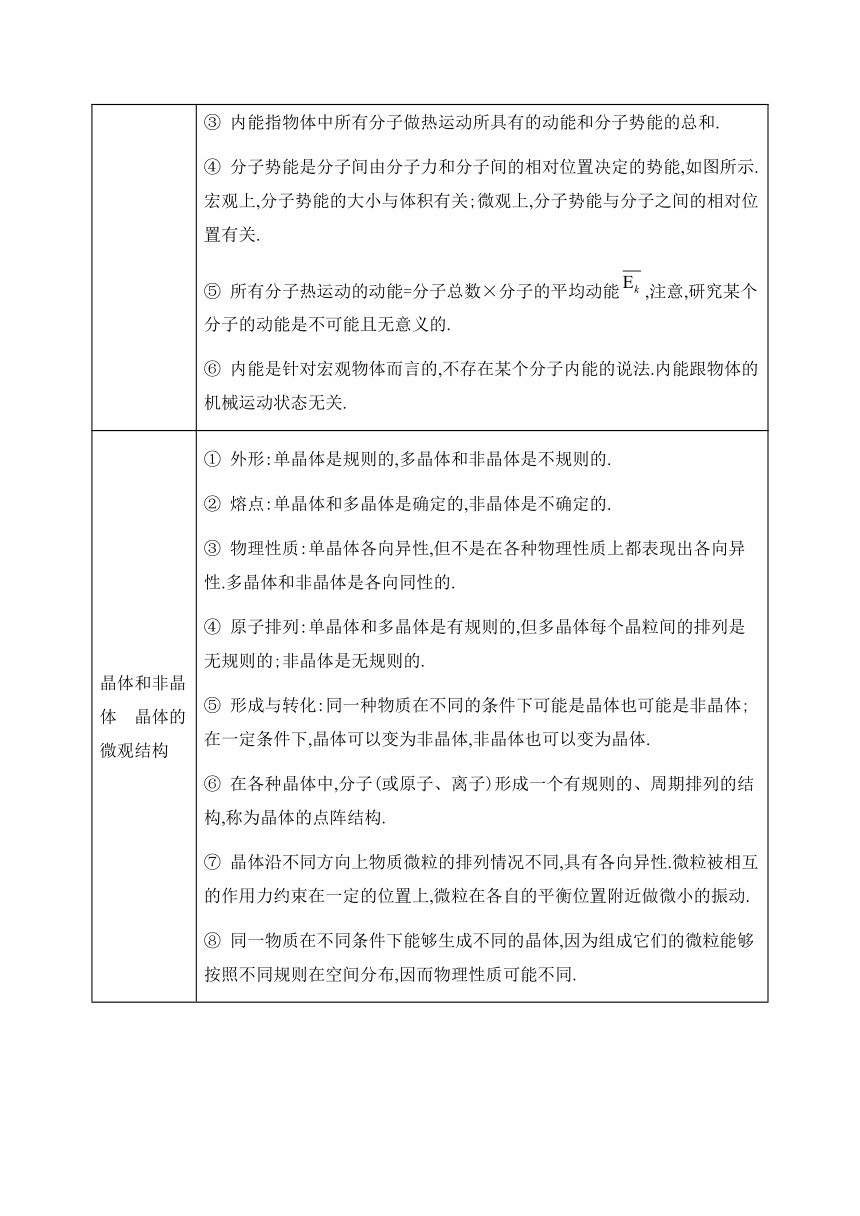

温度和内能 ① 温度是分子热运动平均动能的标志,即T=a.温度越高,分子的平均动能越大.温度不变时,某个分子的动能是不断变化的,但分子平均动能是不变的.② 热力学温度与摄氏温度的关系:T=t+273.15 K.③ 内能指物体中所有分子做热运动所具有的动能和分子势能的总和.④ 分子势能是分子间由分子力和分子间的相对位置决定的势能,如图所示.宏观上,分子势能的大小与体积有关;微观上,分子势能与分子之间的相对位置有关.⑤ 所有分子热运动的动能=分子总数×分子的平均动能,注意,研究某个分子的动能是不可能且无意义的.⑥ 内能是针对宏观物体而言的,不存在某个分子内能的说法.内能跟物体的机械运动状态无关.
晶体和非晶体　晶体的微观结构 ① 外形:单晶体是规则的,多晶体和非晶体是不规则的.② 熔点:单晶体和多晶体是确定的,非晶体是不确定的.③ 物理性质:单晶体各向异性,但不是在各种物理性质上都表现出各向异性.多晶体和非晶体是各向同性的.④ 原子排列:单晶体和多晶体是有规则的,但多晶体每个晶粒间的排列是无规则的;非晶体是无规则的.⑤ 形成与转化:同一种物质在不同的条件下可能是晶体也可能是非晶体;在一定条件下,晶体可以变为非晶体,非晶体也可以变为晶体.⑥ 在各种晶体中,分子(或原子、离子)形成一个有规则的、周期排列的结构,称为晶体的点阵结构.⑦ 晶体沿不同方向上物质微粒的排列情况不同,具有各向异性.微粒被相互的作用力约束在一定的位置上,微粒在各自的平衡位置附近做微小的振动.⑧ 同一物质在不同条件下能够生成不同的晶体,因为组成它们的微粒能够按照不同规则在空间分布,因而物理性质可能不同.

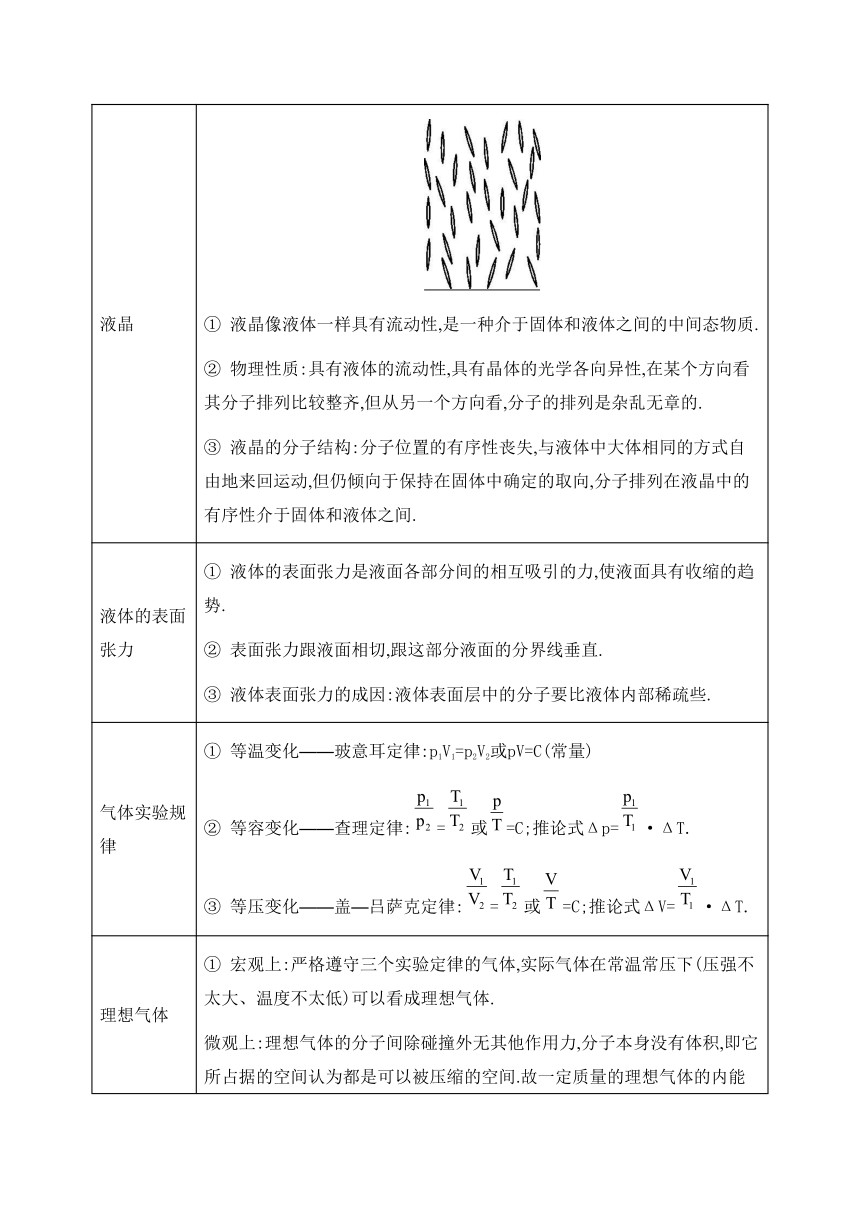

液晶 ① 液晶像液体一样具有流动性,是一种介于固体和液体之间的中间态物质.② 物理性质:具有液体的流动性,具有晶体的光学各向异性,在某个方向看其分子排列比较整齐,但从另一个方向看,分子的排列是杂乱无章的.③ 液晶的分子结构:分子位置的有序性丧失,与液体中大体相同的方式自由地来回运动,但仍倾向于保持在固体中确定的取向,分子排列在液晶中的有序性介于固体和液体之间.
液体的表面张力 ① 液体的表面张力是液面各部分间的相互吸引的力,使液面具有收缩的趋势.② 表面张力跟液面相切,跟这部分液面的分界线垂直.③ 液体表面张力的成因:液体表面层中的分子要比液体内部稀疏些.
气体实验规律 ① 等温变化——玻意耳定律:p1V1=p2V2或pV=C(常量)② 等容变化——查理定律:=或=C;推论式Δp=·ΔT.③ 等压变化——盖—吕萨克定律:=或=C;推论式ΔV=·ΔT.

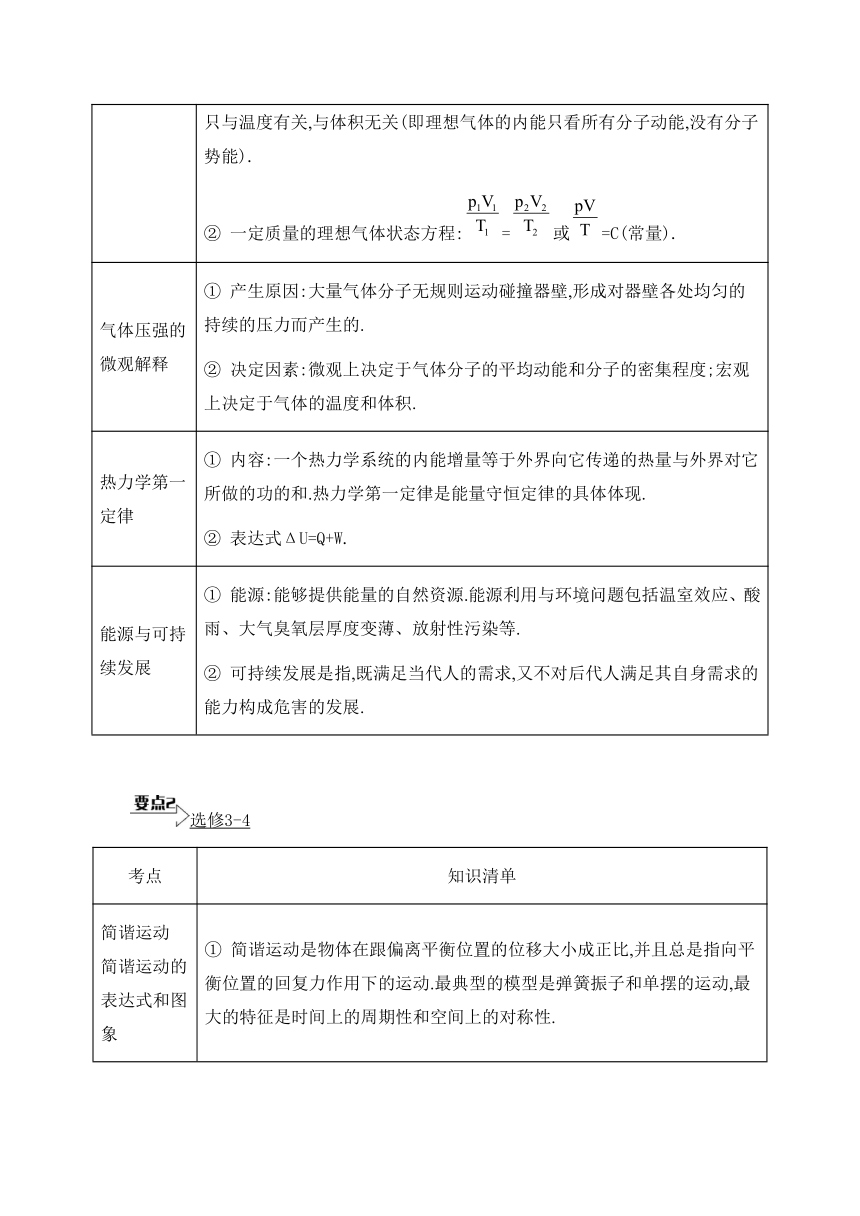

理想气体 ① 宏观上:严格遵守三个实验定律的气体,实际气体在常温常压下(压强不太大、温度不太低)可以看成理想气体.微观上:理想气体的分子间除碰撞外无其他作用力,分子本身没有体积,即它所占据的空间认为都是可以被压缩的空间.故一定质量的理想气体的内能只与温度有关,与体积无关(即理想气体的内能只看所有分子动能,没有分子势能).② 一定质量的理想气体状态方程:=或=C(常量).
气体压强的微观解释 ① 产生原因:大量气体分子无规则运动碰撞器壁,形成对器壁各处均匀的持续的压力而产生的.② 决定因素:微观上决定于气体分子的平均动能和分子的密集程度;宏观上决定于气体的温度和体积.
热力学第一定律 ① 内容:一个热力学系统的内能增量等于外界向它传递的热量与外界对它所做的功的和.热力学第一定律是能量守恒定律的具体体现.② 表达式ΔU=Q+W.
能源与可持续发展 ① 能源:能够提供能量的自然资源.能源利用与环境问题包括温室效应、酸雨、大气臭氧层厚度变薄、放射性污染等.② 可持续发展是指,既满足当代人的需求,又不对后代人满足其自身需求的能力构成危害的发展.
选修3-4
考点 知识清单
简谐运动　简谐运动的表达式和图象 ① 简谐运动是物体在跟偏离平衡位置的位移大小成正比,并且总是指向平衡位置的回复力作用下的运动.最典型的模型是弹簧振子和单摆的运动,最大的特征是时间上的周期性和空间上的对称性.② 表达式x=Asin ωt:其中x表示振动质点相对平衡位置的位移,A表示简谐运动的振幅,ω叫做简谐运动的圆频率.ω与T、f关系是ω==2πf.③ 对应的图象如图所示,物理意义是反映振动物体相对于平衡位置的位移x随时间t变化的规律.从图象上可直接得到的物理量是振幅A和周期T.要能将图象与振动模型对应.
单摆的周期与摆长的关系(实验、探究) ① 需用控制变量法探究:保持振子质量m、摆长l、最大偏角θ、重力加速度g中的三个量不变,分别研究T与第四个变量的关系,从而得到结论.在θ≤5°情况下,可认为T与m、θ无关,T∝,T∝.② 研究T与l关系时,应作T- 或T2-l的图象,便于得到结论.
受迫振动和共振 ① 受迫振动指物体在周期性变化的外力(叫驱动力)作用下的振动.受迫振动的周期或频率等于驱动力的周期或频率,与物体的固有频率无关.② 当驱动力的频率与物体的固有频率相等时,受迫振动的振幅最大的现象,叫共振.
机械波横波和纵波横波的图象 ① 机械波是机械振动在介质中的传播.振动是波的起因,波是振动的传播.② 横波是质点振动方向与波的传播方向垂直的波,如绳波.纵波是质点的振动方向与波的传播方向在同一直线上的波,如声波.③ 波的图象是表示某一时刻各个质点离开平衡位置的位移情况的.从图象上可直接得到的物理量是振幅A和波长λ.
波长、波速和频率(周期)的关系 ① 波长是指两个相邻的运动状态总是相同的质点间的距离,同一列波在不同介质中波长不同.② 波速是指波在介质中的传播速度,由介质决定.③ 波的频率(周期)=波源振动的频率(周期)=各质点振动的频率(周期)=波形变化的频率(周期),波在不同介质中传播时,波的频率(周期)不变.④ 在均匀介质中,波是匀速传播的,关系是v==.
波的干涉和衍射 ① 波的干涉:指频率相同的两列波叠加,使介质中某些区域的质点振动始终加强,另一些区域的振动始终减弱,并且这两种区域互相间隔、位置保持不变的现象.② 波的衍射:指波绕过障碍物或孔后继续传播的现象.一切波都能发生衍射,只有明显与不明显的差异.
多普勒效应 多普勒效应指由于波源和观察者之间有相对运动,使观察者感到波源的频率发生变化的现象.是波的又一特征.波的干涉、衍射和多普勒效应是波的特有现象.
电磁波谱　电磁波及其应用 ① 按波长减小或频率增大的顺序,电磁波谱是由无线电波、红外线、可见光、紫外线、伦琴射线(即X射线)、γ射线构成的一个整体.② 主要应用分别是通讯、红外线遥感、照明摄影、消毒、检查探测、医用透视、工业探伤、医用治疗等方面.
光的折射定律　折射率 ① 折射定律的内容:折射光线在入射光线和法线决定的平面内;折射光线、入射光线分居法线两侧;入射角的正弦与折射角的正弦成正比,或n1sin i=n2sin r.② 折射率是介质绝对折射率的简称,反映介质光学特性(折光能力大小)的物理量.定义式n=,决定式n=.色光在同一介质中n不同,如n红测定玻璃的折射率(实验、探究) ① 探究、测定玻璃的折射率原理是n=或测得临界角C求得n=.② 探究、测定的关键是正确作出光路,找出相关角度.
光的全反射　光导纤维 ① 全反射是指光从光密介质射向光疏介质的界面时,全部被反射回原介质的现象.全反射的条件是入射角大于或等于临界角C=arcsin. ② 光导纤维由内芯和外层组成,内芯的折射率大于外层的折射率,光由一端进入,在两层的界面上经过多次全反射,从另一端射出.③ 若外层是真空,内层折射率是n,由sin C=,n=可解得sin θ1=.当θ1≤arcsin时,光线就能连续不断地产生全反射,从光导纤维的一端传到另一端.
光的干涉、衍射和偏振 ① 光的干涉是指频率相同的两束单色(复色)光波在空间相遇时发生叠加,从而出现稳定的明暗相间单色(复色)条纹的现象.条纹间距Δx=λ.② 光的衍射是指光照射到孔或障碍物上时,离开直线路径绕到孔或障碍物的阴影里去,形成明暗相间的条纹或光环的现象.③ 光的偏振证明光不仅是一种波,而且是横波.
激光的特性及应用 ① 激光的特性是强度大、方向性好、单色性很好、相干性好、覆盖波段宽而且可调谐.② 应用有激光加工、激光全息照相、激光检测、激光通信、激光医学、激光照排等.
狭义相对论的基本假设　狭义相对论时空观与经典时空观的区别 ① 狭义相对论的基本假设有两个:一是相对性原理,即对不同的惯性系,物理规律(包括力学的和电磁学的)都是一样的.二是光速不变原理,即光在真空中运动的速度在任何惯性系中测得的数值都是相同的.② 经典时空观认为:空间和时间是脱离物质而存在的,是绝对的,空间和时间之间是没有联系的.而相对论则认为:有物质才有空间和时间,空间和时间与物质的运动状态有关.
同时的相对性　长度的相对性　质能关系 ① 同时的相对性是指运动惯性系中观察者认为同时发生的事件,静止惯性系中的观察者认为不同时发生,反之亦然,这就是同时的相对性.如车上观察者(运动惯性系)认为车上同时发生的事件,站台上观察者(静止惯性系)认为不同时发生.而且,静止惯性系中的观察者发现运动惯性系中的时钟变慢了,此即动钟变慢.② 长度的相对性是指静止惯性系中观察者测得的运动惯性系中沿运动方向上的长度变短了,此即动尺变短.③ 爱因斯坦质能方程是E=mc2.E=mc2表达了物体的质量和它所具有的能量的关系,一定的质量总是和一定的能量相对应.
选修3-5
考点 知识清单
动量　动量守恒定律 ① 运动物体的质量和速度的乘积叫动量.动量是矢量,与物体瞬时速度方向相同;动量是状态量,与物体的瞬时速度对应.② 相互作用的物体组成的系统不受外力或所受外力之和为零,这个系统的总动量就保持不变,这就是动量守恒定律.③ 动量守恒定律常用表达式:m1v1+m2v2=m1v'1+m2v'2.
验证动量守恒定律(实验、探究) ① 不管用怎样的装置来探究、验证,均需保证碰撞的两物体“对心”、“正碰”.② 需要用天平测出两物体的质量.③ 须注意v1、v2是碰前瞬间两物体的速度,v'1、v'2是碰后瞬间两物体的速度.
弹性碰撞和非弹性碰撞 ① 弹性碰撞的特点是动量守恒,机械能守恒.② 质量为m1的物体以v1与静止的质量为m2的物体弹性碰撞时,由m1v1=m1v'1+m2v'2 和m1=m1v+m2v,可解得碰后速度v'1=,v'2=.③ 非弹性碰撞的特点是动量守恒,机械能不守恒.如果碰后两物体粘在一起,则机械能损失最大.
原子核式结构模型 ① 英国物理学家卢瑟福根据α粒子散射实验提出了原子核式结构模型.② 原子核式结构模型是:在原子的中心有一个体积很小、带正电荷的核,叫做原子核.原子的全部正电荷和几乎全部质量都集中在原子核里,带负电的电子在核外空间里绕着核旋转.③ 原子核式结构模型与经典的电磁理论有矛盾,不能解释原子结构为什么是稳定的,也不能解释氢原子光谱.
氢原子光谱原子的能级 ① 原子只能处于一系列不连续的能量状态中,不同状态的原子有不同的能量.这些不连续的能量值称为能级;能量最低的状态叫基态,其他的状态叫激发态.② 氢原子的能级公式是En=,E1=-13.6 eV(n=1、2、3…).③ 原子由高能级跃迁到低能级时将辐射出一个光子,原子由低能级跃迁到高能级时需吸收一个光子,辐射或吸收的光子的能量hν=En-Em (n > m).
原子核的组成 ① 原子核由质子和中子组成.符号X.② 质量数A=核子数=质子数+中子数;中子数N=A-Z.③ 核电荷数Z=质子数=原子序数.
原子核的衰变　半衰期 ① 衰变是指原子核放出α粒子或β粒子转变为新核的变化.α衰变XYHe.本质是核内两个H和两个n结合成一个He.β衰变XYe.本质是核内一个n变成H,同时放出一个e.② 半衰期:放射性元素的原子核有半数发生衰变所需要的时间,是描述放射性元素衰变快慢的统计物理量.每种放射性元素都有一定的半衰期.半衰期由原子核内部的因素决定,只与元素的种类有关,跟元素所处的物理或化学状态无关.
放射性同位素　放射性的应用与防护 ① 1934年,小居里夫妇首次发现人工放射性同位素,反应方程为AlHePn; PSie(正电子).② 放射性的应用:利用它的射线;作为示踪原子;利用放射性衰变特性.③ 放射性的防护:核电站的核反应堆外层用厚厚的水泥来防止放射线的外泄;核废料要放在很厚很厚的重金属箱内,并埋在深海里;生活中要尽可能远离放射源.
核力与结合能　质量亏损 ① 能够把核子紧紧拉在一起的力是核力,也叫强相互作用或强力,是短程力,具有饱和性、电荷无关性.② 核子间存在着强大核力,核子结合成原子核时放出的能量叫原子核的结合能.计算公式为ΔE=Δmc2.③ 原子核的质量小于组成它的核子的质量之和,这个现象叫做质量亏损.计算公式为Δm=反应前核和核子总质量-反应后核和核子总质量.或:Δm=组成原子核的核子的总质量-原子核的总质量.
核反应方程 ① 衰变:如UThHe, ThPae.② 人工转变:如质子的发现NHe OH, 中子的发现BeHeCn.③ 重核裂变:如UnBaKr+n.④ 轻核聚变:如HHHen.
裂变反应　聚变反应　链式反应 ① 重核分裂成质量较小的核,释放核能的反应叫做重核裂变.重核裂变成中等质量核时会发生质量亏损,从而放出核能.② 轻核结合成质量较大的核,释放核能的反应叫做轻核聚变.反应特点是生成物中一般有He,能放出更多能量.③ 当一个中子引起一个铀核裂变后,裂变中放出的中子再引起其他铀核的裂变,且能不断继续下去,这种反应叫链式反应.
普朗克能量子假说　黑体和黑体辐射 ① 普朗克能量子假说:电磁波的发射和接收是不连续的,是一份一份的,叫能量子,每一份的能量是E=hν,h=6.63×10-34 J·s,称为普朗克常量,ν是电磁波的频率.② 黑体:在任何温度下,对任何波长的电磁波都完全吸收而不反射与透射的物体,简称黑体.③ 黑体辐射规律:辐射强度与温度有关,与波长有关.如图所示.
光电效应 ① 在光(包括不可见光)的照射下,物体发射出电子的现象叫做光电效应.② 只有频率大于极限频率的光才能引起光电效应;光强越大,光电流越大.③ 爱因斯坦提出的光子说和光电效应方程Ekm0=hν-W可解释光电效应.
光的波粒二象性　物质波 ① 光的干涉、衍射、偏振现象表现出光的波动性.黑体辐射、光电效应、康普顿效应表现出光的粒子性.② 光既有波动性,又具有粒子性,无法只用其中一种去说明光的一切行为,只能认为光具有波粒二象性.③ 光的波长越长,频率越小,波动性越显著;光的波长越短,频率越大,粒子性越显著.少量光子产生的效果往往显示粒子性(一份一份),大量光子产生的效果往往显示波动性.
必考点、高频考点、低频考点整理
类型 考点 考点分析
匀变速直线运动 　　匀变速直线运动的基本规律、牛顿运动定律、动能定理、机械能守恒定律、闭合电路欧姆定律、法拉第电磁感应定律作为高中物理的主干知识、基本规律当然是物理的必考内容.主干知识、基本规律的考查离不开摩擦力、圆周运动等综合性的情境要素,离不开运动的合成与分解的基本手段,离不开闭合电路欧姆定律的基础.所以这些考点及相关的内容是十分重要的.带电粒子在匀强电场中运动、带电粒子在匀强磁场中运动是很好的力学、电学综合的问题,是考查学生能力的最佳载体,是作为选拔考试的不二选择.对于必考点,首先是作为考点自身的基本知识点、基本面必须掌握好,其次还要尽可能地在规范列式、二级结论、综合应用上下足功夫.电流表、电压表、滑动变阻器、刻度尺等必须熟练使用.
静摩擦力　滑动摩擦力
牛顿运动定律及其应用
动能定理　机械能守恒定律
运动的合成与分解
匀速圆周运动　向心力
带电粒子在匀强电场中运动
闭合电路欧姆定律
带电粒子在匀强磁场中运动
法拉第电磁感应定律
基本测量仪器的使用
共点力作用下的物体平衡 　　这些考点都是近3年考2次的考点,都是既可以结合必考点考查,也可单独考查的考点,可见其重要性.近年来的高考题常以这些考点为命题情境,实现知识覆盖面广、加强基本概念及基本技能考查、各模块占分比例合理的目的.这些考点本身就有很丰富的内涵,有很多可考之处,也能反映能力,也可附带考查其他知识点,因而成为命题着眼点,所以要下功夫研究其方方面面.
抛体运动
万有引力及其应用
点电荷的场强　电势
电容　电容器
安培力
描述交变电流的物理量和图象
　　近几年,选考模块的难度呈上升趋势,逐渐向2题考2个主要考点、1题考多个考点转变.选考模块的考查是突出主干知识和能力考查,突出对近代物理尤其对物理概念的考查,比较灵活,光靠简单机械的记忆不能解决问题.有些题对审题的要求也较高,所以要重视高频考点.希望能在全面复习、加强理解、记忆的基础上,脑中有题,手下常练.
热力学第一定律
气体实验规律　理想气体
横波的图象
光的折射定律　全反射
狭义相对论的基本假设
氢原子光谱　原子的能级
核反应方程
光的波粒二象性　物质波
力学部分 电学部分 选修部分
力的合成与分解 电场线　电势能　电势　等势面 分子热运动速率统计分布规律
开普勒行星运动定律 感应电流产生的条件 布朗运动　液体的表面张力
功和功率 电感和电容对交变电流的影响 用油膜法估测分子大小(实验、探究)
线速度　角速度 理想变压器 受迫振动和共振
弹性势能 电能的输送 波长、波速和频率的关系
力的平行四边形定则(实验、探究) 描绘小灯泡的伏安特性曲线(实验、探究) 动量　动量守恒定律
核力与结合能　质量亏损
加速度与物体质量、物体受力的关系(实验、探究) 测量电源的电动势和内阻(实验 探究) 光的干涉、衍射和偏振
光电效应
打点计时器、弹簧测力计、游标卡尺、螺旋测微器的使用 电阻箱、多用电表的使用,内接、外接电路,分压限流电路 普朗克能量子假说　黑体和黑体辐射
保B必备、冲A必会
1. 在匀变速直线运动中:中间时刻的瞬时速度vt/2==,记得常用x=t求解位移更好;中点位置处的速度为vx/2=;且有vx/2> vt/2.对匀减速“刹车”运动问题需注意时间陷阱.
2. 初速度为零的匀加速直线运动中,通过第一个位移s的时间为t0,则通过前ns的时间是t0.
3. 自由落体运动中,相邻的相等的时间间隔T内下落的高度之差Δh=gT2.
4. 如图所示,车A以速度v1匀速行驶时,发现前方同轨道上相距s处车B沿同方向以速度v2(对地,且v1 > v2)做匀速运动,车A立即紧急刹车.则:
只要vA>vB,A、B两车之间的距离Δx就减小;如果vA5. 相对静止均以相同速度做匀速运动的叠加物体之间无静摩擦力.
6. 如图所示,已知合力F及一个分力F1的大小和另一个分力F2的方向 (F2与F的夹角为θ)时,① 当F1F时,有唯一解.
7. 三力汇交原理:物体在共面的三个力作用下处于平衡时,若三个力不平行,则三个力必共点.
8. 物体受三力作用而平衡,且已知三力间夹角时,首选拉密定理解法:如图所示,每个力的大小与另外两个力的夹角正弦之比为定值,==.
9. 如图所示,在水平运动的小车上,有倾角θ的光滑斜面,质量为m的小球被平行于斜面的细绳系住而静止于斜面上.当小车水平向右运动的加速度a> 时,球“漂”起来了,绳上力T=m,绳与水平方向夹角α=arctan.若小车向左加速,a0=gtan θ时,T=0.
10. 一个结论:对杆或不可伸长的绳,在各点处沿杆或绳轴线方向上的速度相等.
11. 平抛运动中的速度矢量Δ规律:=+,=+.
多用速度矢量Δ求解是一个技巧.
12. 匀速转盘上物体:摩擦力提供向心力,F供=μmg一定,由F向=mω2R知,ω一定时,R越大,所需F向越大,越易做离心运动;R一定时,ω越大,所需F向越大,越易做离心运动;ω、R一定时,μ越小,越易做离心运动,与m无关.
13. 在地球两极G=mg极;在赤道G=mω2r赤+mg赤;不考虑地球自转影响时有mg=G.
14. 瞬时功率P=Fvcos α,其中α为F与v之间的夹角,v是力的作用点的速度,cos α的作用实质上找F在v方向上的分力或v在F方向上的分速度.
15. +Q、-Q连线中垂线上,x越小,E越大,方向如图所示;+Q、+Q连线中垂线上,随x增大,E先增大后减小,方向如图所示.在电荷连线上,中点E最小.
16. 如图所示,若仅知电场中的一根电场线,不能判断A、B两点的场强关系,不能确定是什么电场中的电场线.
17. 如图所示,实线是一簇未标明方向的由点电荷产生的电场线,虚线是某带电粒子通过该电场区域时的运动轨迹,a、b是轨迹上的两点,若带电粒子在运动过程中只受到电场力作用,则由轨迹和电场线形状可知带电粒子受力沿电场线向左,可判断va>vb,aa>ab;但不能判断点电荷或带电粒子的电性,不能确定带电粒子运动方向.
18. 若只有电场力做功,不计重力时,电荷的动能与电势能之和保持不变,即qφA+m=qφB+m .
19. 如图所示,带电粒子做类平抛运动,tan θ=,y=,x=.带电粒子离开电场时就好像是从初速度所在直线的中点射出电场的.
20. 如图所示,“等效重力” F=mg'=.小球在A点有最小速度vA,由mg'=m,得vA==.由能量守恒得m=m+mg'·2l,得v下=.
21. ①如图甲所示,纯电阻闭合电路中,路端电压U跟外电阻R的关系U=IR=.
甲
②如图乙所示,路端电压跟电流的关系U=E-rI(其中b为外电阻的UI图象,交点为电路工作状态点).
乙
③如图丙所示,电源效率η==.
丙
④如图丁所示,输出功率随外电阻R的变化关系P出=I2R=R=.
丁
22. 如图所示,电路中电池的电动势为E,内阻为r.当R0=R+r时,R0上的功率最大Pmax=;当R0最大时,R上的功率最小Pmin=R;当R0=0时,R上的功率最大Pmax=R.
23. 安培力既垂直于磁场方向,又垂直于电流方向,即安培力总是垂直于由I、B决定的平面.
24. 带电粒子在磁场中运动的多解原因有:带电粒子的电性不确定形成多解,磁场方向不确定形成多解,临界状态不唯一形成多解,带电粒子运动的周期性形成多解.
25. 速度选择器分进口与出口,如图所示,左为入口,右为出口;只选择速度大小,不选择粒子电性,只有v=的带电粒子才能通过.
26. 回旋加速器中粒子的最大能量与D形盒半径R和磁场B有关,与加速电压无关.注意.越向外,轨迹线越密.
27. 应用楞次定律解题的一般步骤:明确增减和方向,“增反减同”切莫忘,右手螺旋来判断,四指环绕是流向.
28. 左、右手定则的比较:
比较项目 右手螺旋定则(安培定则)
作用 判断电流产生的磁场方向
图示
因果关系 因电而生磁
比较项目 右手定则
作用 判断感应电流方向
图示
因果关系 因动而生电(v、B→I安)
比较项目 左手定则
作用 判断通电导体所受磁场力的方向
图示
因果关系 因电而受力(I、B→F安)
　　29. 电磁感应中的电荷量计算须用平均值.因=n,=,故q=·Δt=n.R是回路总电阻,ΔΦ是在Δt时间内的磁通量的变化量.q只和线圈匝数、磁通量变化量ΔΦ及总电阻有关.
30. 有效值的两种计算方法:
① 若是按正(余)弦规律变化的电流,在完整的n个内,E=,U=,I=.
② 当电流是非正弦交变电流时,必须根据有效值的定义求解,如下.
计算交变电流在一个周期
内产生的热量Q

将热量Q用相应的物理量的有效
值表示Q=I2Rt或Q=t

代入数值,求解有效值
　　31. 隔直电容器C较大,高频旁路电容C较小;低频扼流圈L较大,高频扼流圈L较小.
32. 对如图输电线路,有下列关系式:
P1=P2,P2=P3+P耗.
P3=P4,U2=U3+ΔU,ΔU=I2R线.
P耗=R线==I线ΔU.
33. 部分传感器.
名称 干簧管
图示
作用 将磁场存在与否转换为电路的通断.能感知磁场的敏感元件
名称 霍尔元件
图示
作用 将磁感应强度转换为电学量——电压.又称磁敏元件
名称 热双金属片温度传感器
图示
作用 控制电路的通断.使用在如日光灯启动器、调温电熨斗、电动机绕组保护中
名称 力传感器
图示
作用 将受力大小转换为电压大小输出.使用在电子秤等仪器中
