命题人：李璇云

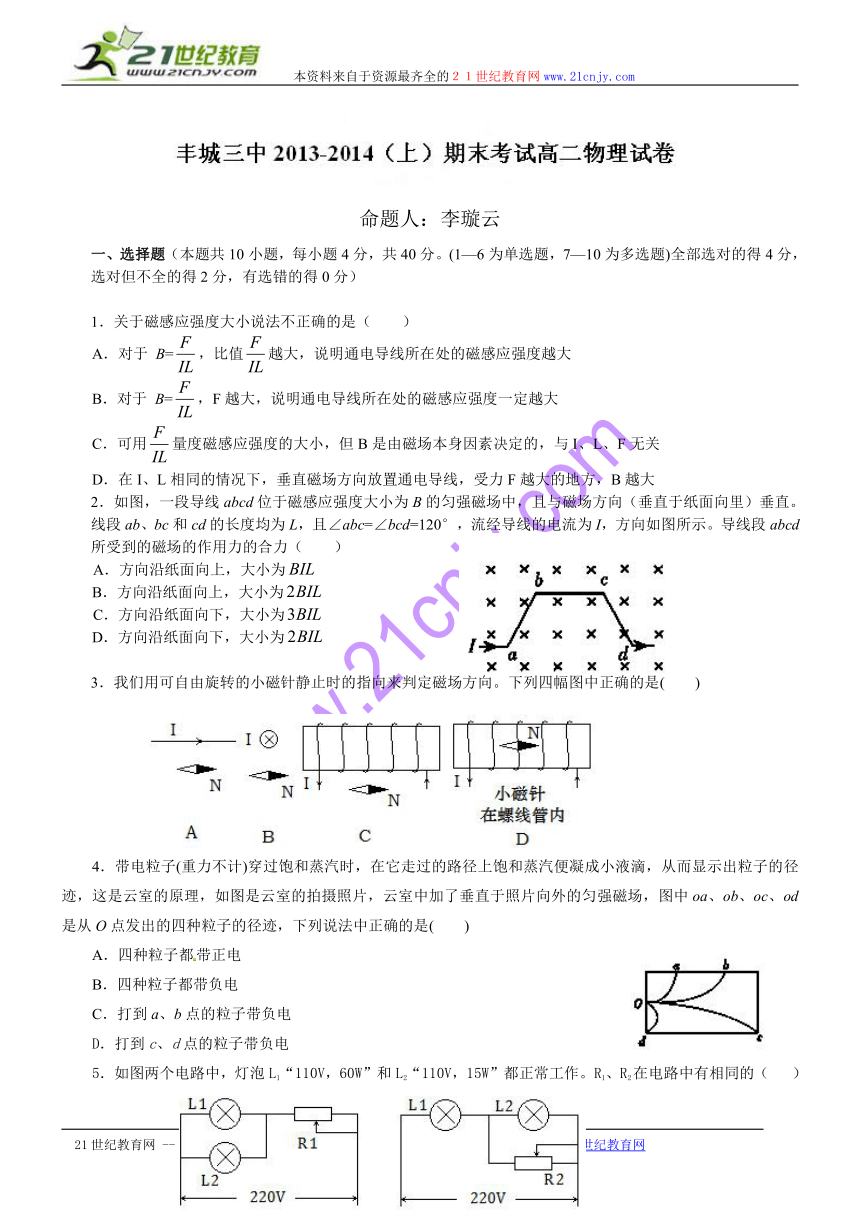

一、选择题（本题共10小题，每小题4分，共40分。(1—6为单选题，7—10为多选题)全部选对的得4分，选对但不全的得2分，有选错的得0分）
1．关于磁感应强度大小说法不正确的是（ ）
A．对于 B=，比值越大，说明通电导线所在处的磁感应强度越大
B．对于 B=，F越大，说明通电导线所在处的磁感应强度一定越大21世纪教育网
C．可用量度磁感应强度的大小，但B是由磁场本身因素决定的，与I、L、F无关
D．在I、L相同的情况下，垂直磁场方向放置通电导线，受力F越大的地方，B越大
2．如图，一段导线abcd位于磁感应强度大小为B的匀强磁场中，且与磁场方向（垂直于纸面向里）垂直。线段ab、bc和cd的长度均为L，且∠abc=∠bcd=120°，流经导线的电流为I，方向如图所示。导线段abcd所受到的磁场的作用力的合力（ ）
A．方向沿纸面向上，大小为
B．方向沿纸面向上，大小为
C．方向沿纸面向下，大小为
D．方向沿纸面向下，大小为
3．我们用可自由旋转的小磁针静止时的指向来判定磁场方向。下列四幅图中正确的是( )
4．带电粒子(重力不计)穿过饱和蒸汽时，在它走过的路径上饱和蒸汽便凝成小液滴，从而显示出粒子的径迹，这是云室的原理，如图是云室的拍摄照片，云室中加了垂直于照片向外的匀强磁场，图中oa、ob、oc、od是从O点发出的四种粒子的径迹，下列说法中正确的是( )
A．四种粒子都带正电
B．四种粒子都带负电
C．打到a、b点的粒子带负电
D．打到c、d点的粒子带负电
5．如图两个电路中，灯泡L1“110V，60W”和L2“110V，15W”都正常工作。R1、R2在电路中有相同的（ ） A.电阻 B.电流 C.电压 D.电功率21世纪教育网

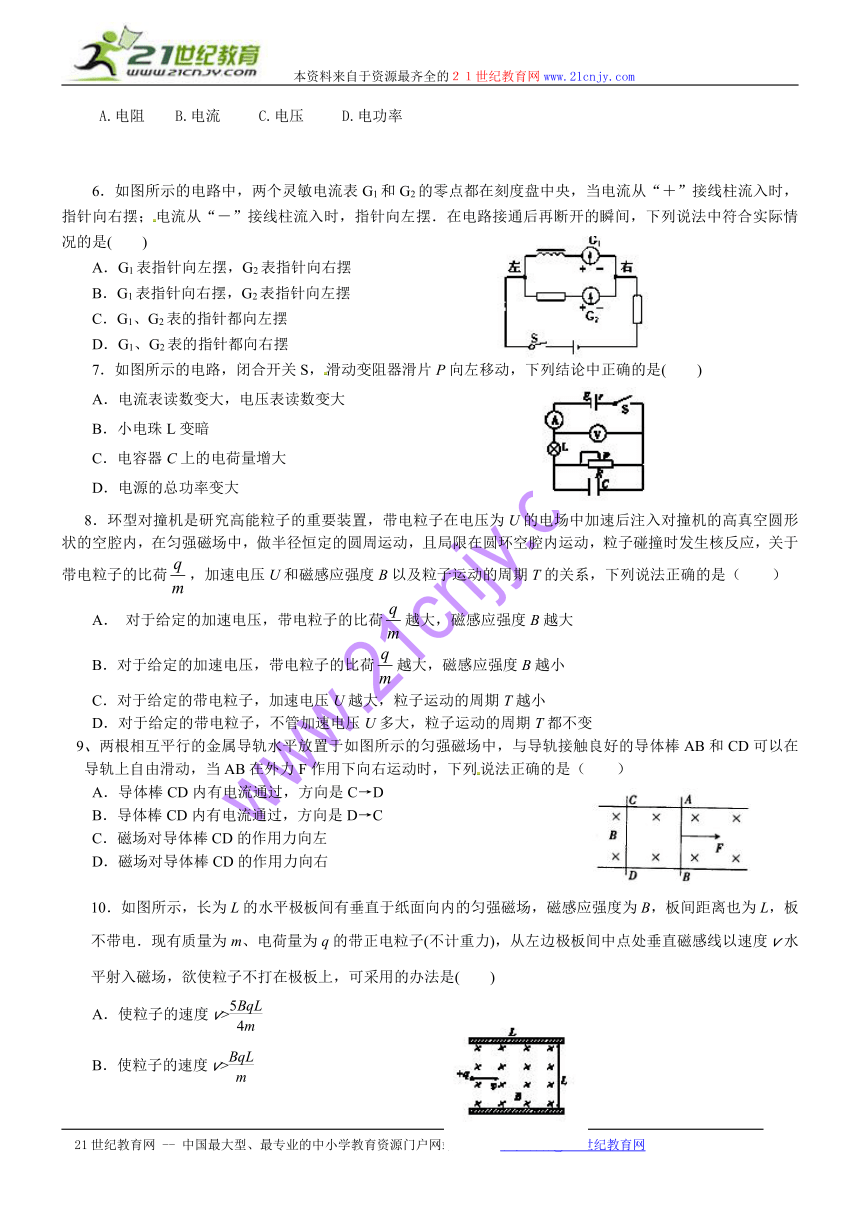

6．如图所示的电路中，两个灵敏电流表G1和G2的零点都在刻度盘中央，当电流从“＋”接线柱流入时，指针向右摆；电流从“－”接线柱流入时，指针向左摆．在电路接通后再断开的瞬间，下列说法中符合实际情况的是( )
A．G1表指针向左摆，G2表指针向右摆
B．G1表指针向右摆，G2表指针向左摆
C．G1、G2表的指针都向左摆
D．G1、G2表的指针都向右摆
7．如图所示的电路，闭合开关S，滑动变阻器滑片P向左移动，下列结论中正确的是( )
A．电流表读数变大，电压表读数变大
B．小电珠L变暗
C．电容器C上的电荷量增大
D．电源的总功率变大
8．环型对撞机是研究高能粒子的重要装置，带电粒子在电压为U的电场中加速后注入对撞机的高真空圆形状的空腔内，在匀强磁场中，做半径恒定的圆周运动，且局限在圆环空腔内运动，粒子碰撞时发生核反应，关于带电粒子的比荷，加速电压U和磁感应强度B以及粒子运动的周期T的关系，下列说法正确的是（ ）
A． 对于给定的加速电压，带电粒子的比荷越大，磁感应强度B越大
B．对于给定的加速电压，带电粒子的比荷越大，磁感应强度B越小
C．对于给定的带电粒子，加速电压U越大，粒子运动的周期T越小
D．对于给定的带电粒子，不管加速电压U多大，粒子运动的周期T都不变
9、两根相互平行的金属导轨水平放置于如图所示的匀强磁场中，与导轨接触良好的导体棒AB和CD可以在导轨上自由滑动，当AB在外力F作用下向右运动时，下列说法正确的是（ ）
A．导体棒CD内有电流通过，方向是C→D21世纪教育网
B．导体棒CD内有电流通过，方向是D→C
C．磁场对导体棒CD的作用力向左
D．磁场对导体棒CD的作用力向右
10．如图所示，长为L的水平极板间有垂直于纸面向内的匀强磁场，磁感应强度为B，板间距离也为L，板不带电．现有质量为m、电荷量为q的带正电粒子(不计重力)，从左边极板间中点处垂直磁感线以速度v水平射入磁场，欲使粒子不打在极板上，可采用的办法是( )
A．使粒子的速度v>
B．使粒子的速度v>
C．使粒子的速度v<
D．使粒子的速度二、实验及填空题（本题共3小题，共18分。把每小题的正确答案填写或画在答题纸的对应位置上）[来源:21世纪教育网]
11、（6分）多用表在使用前必须进行调零，在测量电流与电压前必须进行机械调零，测量电阻前，还必须进行 。如图所示是将电流表头改装成欧姆表的结构示意图，其中电源电动势为1．5V，改装后，原来表盘3mA刻度线处的刻度值定为“0Ω”位置，则1mA刻度处应改标为 Ω，0mA刻度处应改标为 。
12. (6分)某同学利用图甲所示电路，探究电源在不同负载下的输出功率。依据所得实验数据，绘出了如图乙所示的U－I的图象。
(1)电流I＝0.60A时电源的输出功率为________W。(保留两位有效数字)
(2)当变阻器电阻为_______Ω时，电源的输出功率最大。
13、（6分）电磁炮是一种理想的兵器，它的主要原理如图所示.某大学制成了能把m=2.2g的弹体(包括金属杆CD的质量)加速到v=10km／s的电磁炮. 若轨道宽L=2m，长S=100m，通过的电流为I=10A，则轨道间所加的匀强磁场的磁感应强度B=______T，磁场力的最大功率P=________W(轨道摩擦不计)
三、计算题（14题、15题、16题每题10分，17题12分，共42分）
14．某同学用图示电路测量电阻Rx的阻值，当电压表的示数为4.8V时，电流表示数为1.2mA。由这组数据，他发现所用测量方法不对。仔细观察电表表盘，了解到电压表的内阻为6KΩ，试求Rx的阻值。
[来源:21世纪教育网]
15、水平放置的光滑金属导轨宽L＝0.4m，接有电源电动势E＝3V，电源内阻及导轨电阻不计．匀强磁场竖直向下穿过导轨，磁感应强度B＝1T.导体棒ab的电阻R＝6Ω，质量m＝20g，垂直放在导轨上并良好接触(如图)，求合上开关的瞬间．
(1)金属棒受到安培力的大小和方向；
(2)金属棒的加速度．
16、在如图甲所示的电路中，螺线管匝数n =1000匝，横截面积S = 20cm2。螺线管导线电阻r = 1.0Ω，R1 = 3.0Ω，R2 =4.0Ω，C=30μF。在一段时间内，穿过螺线管的磁场的磁感应强度B按如图乙所示的规律变化。求：
（1）求螺线管中产生的感应电动势；
（2）S断开后，求流经R2的电量。
17、如图所示，两足够长平行光滑的金属导轨MN、PQ相距为L，导轨平面与水平面夹角α＝30°，导轨电阻不计．磁感应强度为B的匀强磁场垂直导轨平面向上，长为L的金属棒ab垂直于MN、PQ放置在导轨上，且始终与导轨接触良好，金属棒的质量为m、电阻为R．两金属导轨的上端连接右端电路，灯泡的电阻RL＝3R，定值电阻R1＝2R，电阻箱电阻调到使R2＝6R，重力加速度为g，现将金属棒由静止释放，试求：
（1）金属棒下滑的最大速度为多大？
（2）当金属棒下滑距离为S0时速度恰达到最大，求金属棒由静止开始下滑2S0的过程中，整个电路产生的电热；
（3）R2为何值时，其消耗的功率最大？消耗的最大功率为多少？
班级： 姓名： 学号：
…………………………………………密……………………封……………………线…………………………………
