第十八章 电功率
18.1 电能 电功
人教版 物理 九年级 下册

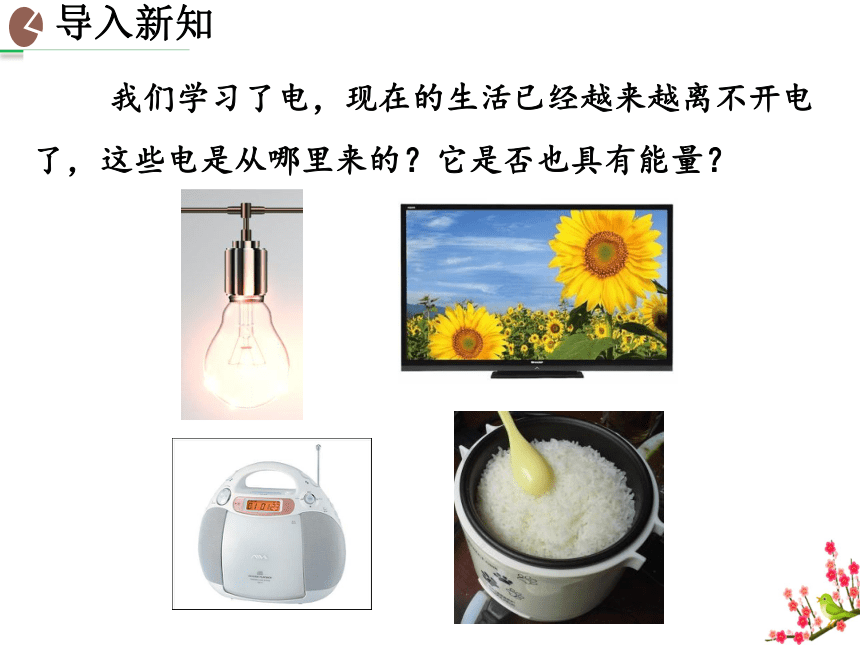

我们学习了电，现在的生活已经越来越离不开电了，这些电是从哪里来的？它是否也具有能量？
知识点 1
电 能
电能
水能
化学能
风能
核能
太阳能
化学能

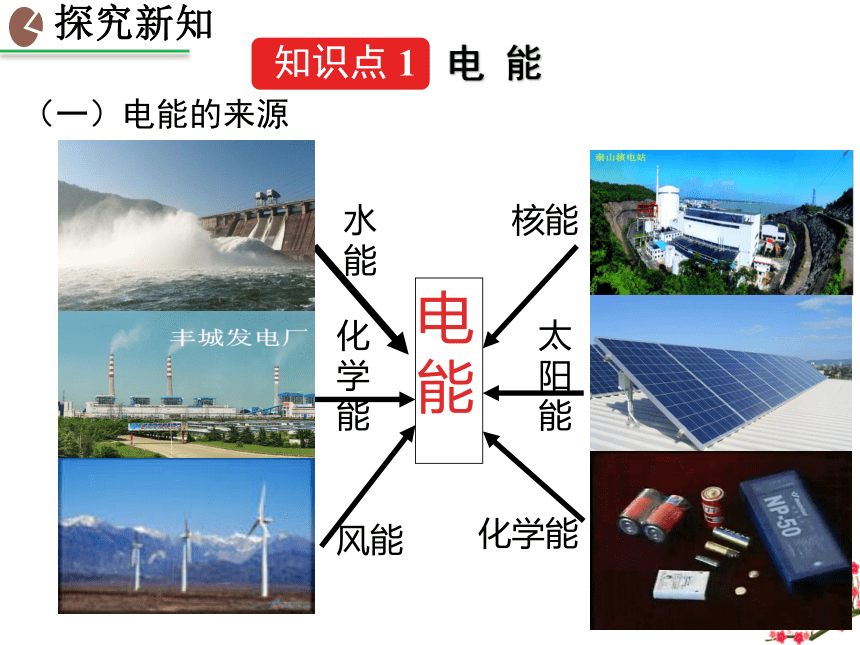

（一）电能的来源
电能

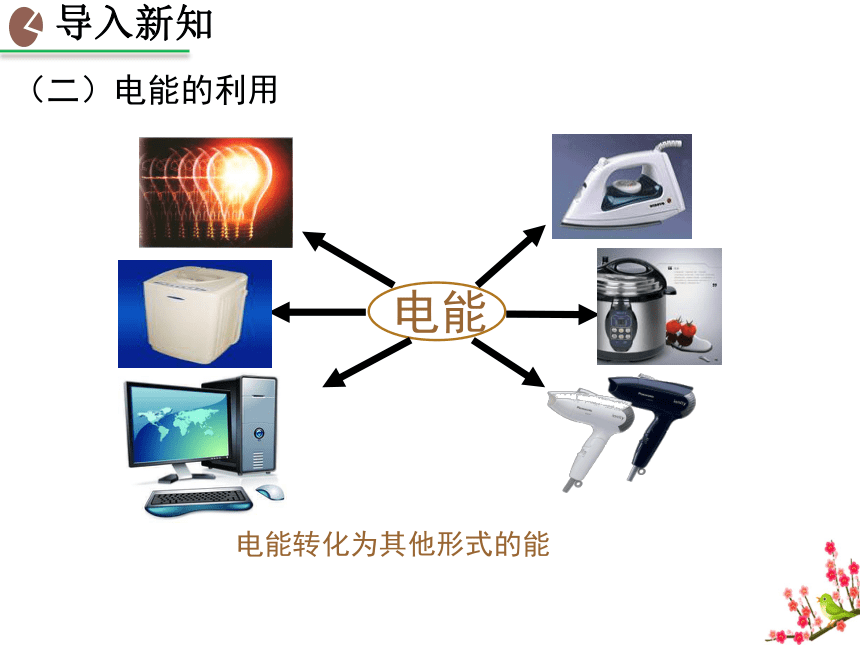

电能转化为其他形式的能
（二）电能的利用
　　3.电能的单位：
　　能量的国际单位：焦耳（J）
　　生活中的电能单位：度、千瓦时（kW·h）
　　1 度=1 kW·h = 1×103 W×3 600 s= 3.6×106 J
2.用电的实质：用电器工作的过程就是消耗电能的过程，也就是使电能转化为其他形式的能量的过程。
1.电能的优点：来源广泛，容易输送，使用方便。
转盘：
显示电路中是否在消耗电能。

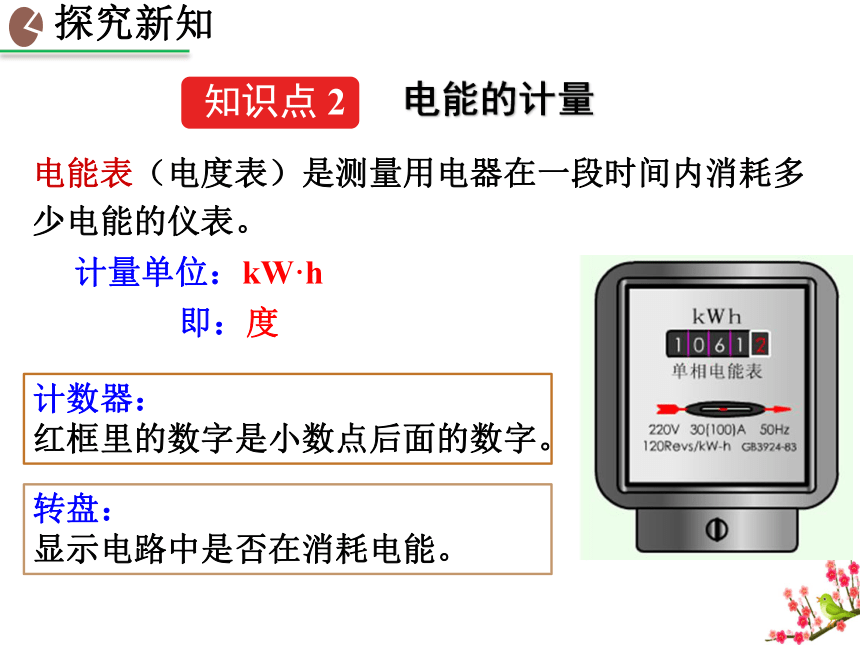

电能表（电度表）是测量用电器在一段时间内消耗多少电能的仪表。
计量单位：kW·h
即：度
计数器：
红框里的数字是小数点后面的数字。
知识点 2
电能的计量

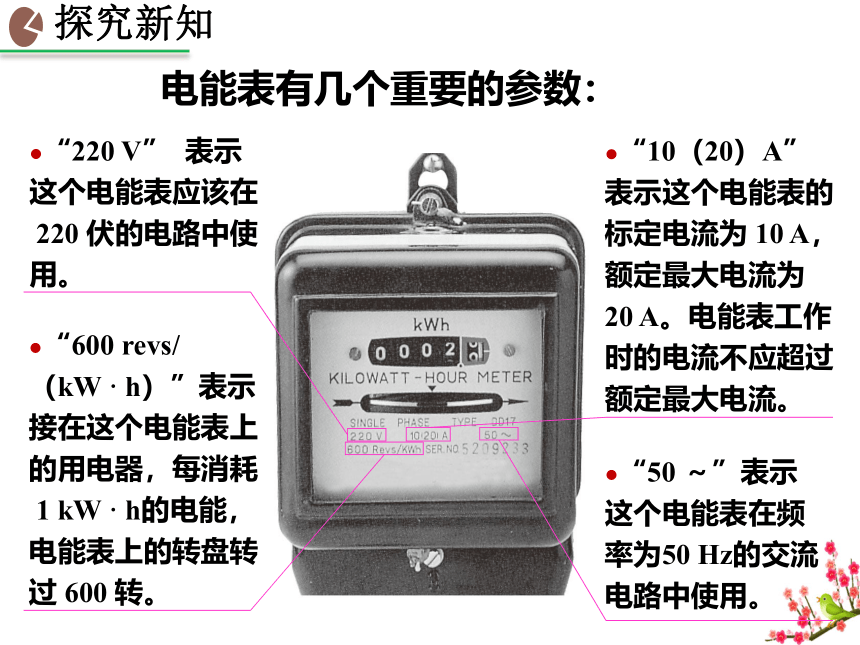

●“220 V” 表示
这个电能表应该在
220 伏的电路中使
用。
电能表有几个重要的参数：
●“10（20）A”
表示这个电能表的
标定电流为 10 A，
额定最大电流为
20 A。电能表工作
时的电流不应超过
额定最大电流。
●“50 ～”表示
这个电能表在频
率为50 Hz的交流
电路中使用。
●“600 revs/
（kW · h）”表示
接在这个电能表上
的用电器，每消耗
1 kW · h的电能，
电能表上的转盘转
过 600 转。
电能表的读数
月末的数字减去月初的数字：
561.6kW·h－478.2 kW·h = 83.4 kW·h
拓展：根据电能表转盘转过的转数n计算消耗的电能，若电能表表盘标有N r/kW·h，则转盘在时间t内转过n转消耗的电能

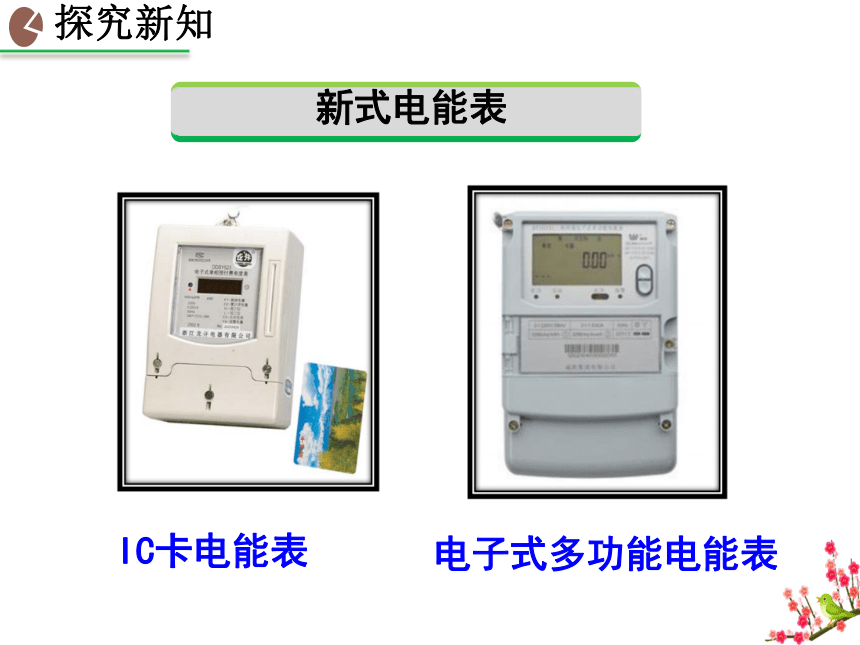

IC卡电能表
电子式多功能电能表
新式电能表
采掘原煤 约100 kg
电炉炼钢约1.6 kg
电车行驶 约0.85 km
　　发1度电要消耗0.35 kg标准煤，排放0.872 kg二氧化碳，要关注能源消耗造成的环境破坏。
1度电的作用
灌溉农田约 330 m2
洗衣机工作约 2.7 h
电脑工作约 5 h
　　电能是人们生活的重要资源，为节约每一度电，我们要从点滴做起。
知识点 3
电 功
电流 能做功吗？
电流通过白炽灯做功100J
100J
100J
内能、
光能
电流做功100J=消耗电能100J
电能
1.电功与电压的关系
结论：在___、______相同的情况下，_____越大，电流做的功越多。
电流
通电时间
电压
二、电功与哪些因素有关
结论：在__ _ 、 ______ 相同的情况下，____越大，电流做的功越多。
电流
电压
通电时间
2.电功与电流的关系
3.电功与通电时间的关系
结论：在电压、电流相同的情况下，通电时间越长，电流做的功越多。
知识点 3
电 功
用电器工作的过程就是利用电流做功，电流做功的过程实际上就是电能转化为其他形式能的过程，电流做了多少功就有多少电能转化为其他形式的能。也就是消耗了多少电能就获得了多少其他形式的能。
我们把电流做的功叫电功，符号是W。
定义
焦耳(焦)J，千瓦时(kW·h)
单位
W = UIt
电功(焦)
电压(伏)
电流(安)
通电时间(秒)
公式
实质
有关电功计算的导出公式
W = UIt
I =
U
R
W = I2Rt
W =
U2
R
t
对于纯电阻电路而言，要计算电流通过导体做功的多少，如果知道导体两端的电压、通过导体的电流、导体的电阻中任何两个量及通电时间，就可以选择适当的公式进行计算。
适用条件：
纯电阻电路
（普适公式）
1kW·h=3.6×106 J
来源：发电厂
其他形式的能
用电器
应用：
电能
测量：电能表(电度表)
常用单位：千瓦时(kW·h)
国际单位: 焦耳( J )
电 池
电 能
电能
其他形式的能
单位:
因素：导体两端的电压、通过导体的电流及通电时间
定义：电流所做的功
公式：W=UIt
电 功
连接中考
小明同学在家中拍到一张电能表照片，如图所示，他仔细观察照片后，得到下列四个结论，你认为正确的是(　　)
A．电能表的标定电流为10 A
B．电能表的标定电流为5 A
C．拍照片时，小明家已消耗
的电能为9 316 kW·h
D．电能表应在50 Hz的直流电路中使用
【例1】
B
连接中考
【例2】
C
解：电池的安时容量Q=放电电流(A)×放电时间(h)
　　 3 000 mA·h= 3 000 mA×1h
满电后存储的电能：W = UIt = 3.7 V×3A×3 600 s = 39 960 J
最长待机时间： =200h
It
【例3】小奕看见他爸爸的手机锂电池上面标明电压为3.7V，容量为3 000mA·h，则它充满电后存储的电能为_________J，该手机的待机电流为15mA，则该手机最长待机时间为______h。
39 960
200
连接中考
【例4】 一电能表表盘上标有“1 200r/(kW·h)”，将某用电器单独接在该表上。当用电器工作4min后，电能表转盘转过55r。若用电器额定电压为220V，求通过该用电器的电流。
连接中考
教材作业
完成课后“动手动脑学物理”练习
自主安排
配套练习册练习
