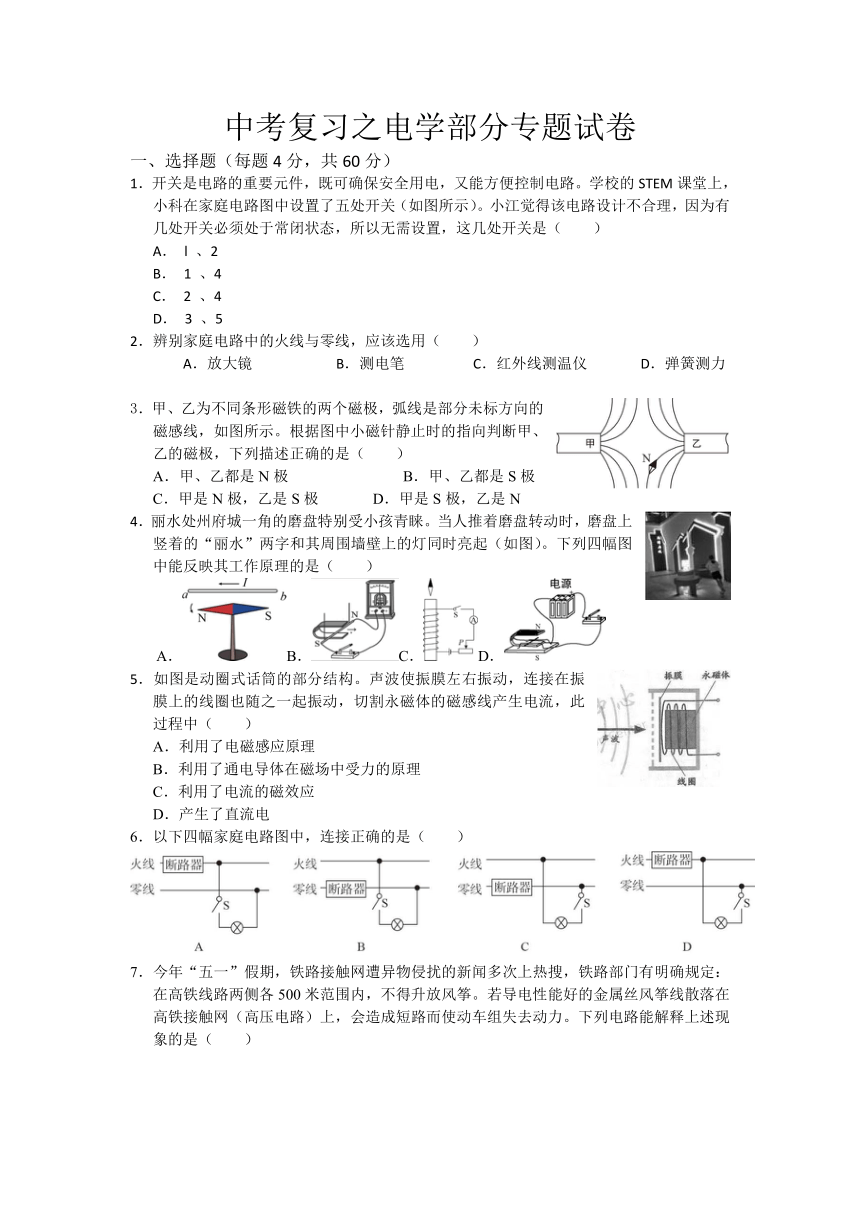

中考复习之电学部分专题试卷
选择题（每题4分，共60分）
1．开关是电路的重要元件，既可确保安全用电，又能方便控制电路。学校的STEM课堂上，小科在家庭电路图中设置了五处开关（如图所示）。小江觉得该电路设计不合理，因为有几处开关必须处于常闭状态，所以无需设置，这几处开关是（ ）
A． l 、2 21cnkxtj2008
B． 1 、4
C． 2 、4
D． 3 、5
2．辨别家庭电路中的火线与零线，应该选用（ ）
A．放大镜 B．测电笔 C．红外线测温仪 D．弹簧测力
3．甲、乙为不同条形磁铁的两个磁极，弧线是部分未标方向的磁感线，如图所示。根据图中小磁针静止时的指向判断甲、乙的磁极，下列描述正确的是（ ）
A．甲、乙都是N极 B．甲、乙都是S极
C．甲是N极，乙是S极 D．甲是S极，乙是N
4．丽水处州府城一角的磨盘特别受小孩青睐。当人推着磨盘转动时，磨盘上竖着的“丽水”两字和其周围墙壁上的灯同时亮起（如图）。下列四幅图中能反映其工作原理的是（ ）
A．B．C．D．
5．如图是动圈式话筒的部分结构。声波使振膜左右振动，连接在振膜上的线圈也随之一起振动，切割永磁体的磁感线产生电流，此过程中（ ）
A．利用了电磁感应原理
B．利用了通电导体在磁场中受力的原理
C．利用了电流的磁效应
D．产生了直流电
6．以下四幅家庭电路图中，连接正确的是（ ）

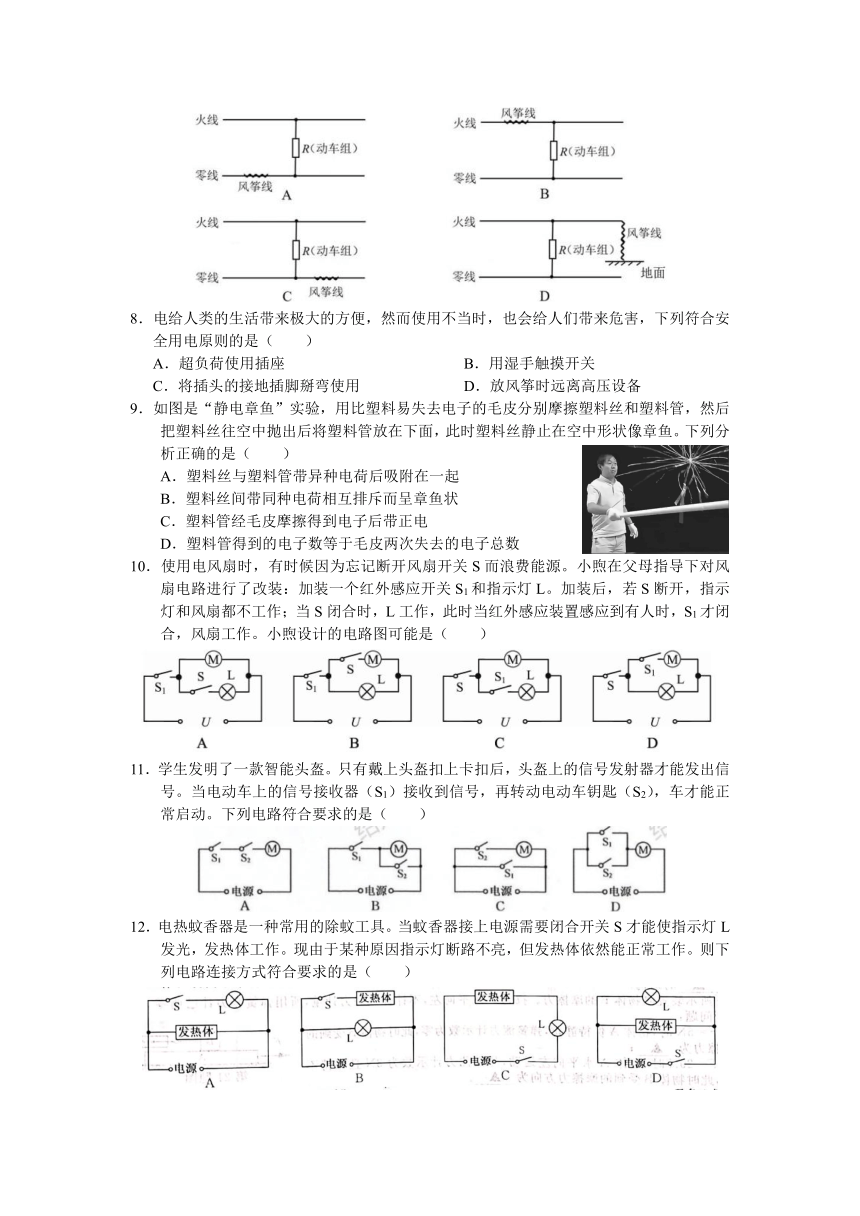

7．今年“五一”假期，铁路接触网遭异物侵扰的新闻多次上热搜，铁路部门有明确规定：在高铁线路两侧各500米范围内，不得升放风筝。若导电性能好的金属丝风筝线散落在高铁接触网（高压电路）上，会造成短路而使动车组失去动力。下列电路能解释上述现象的是（ ）
8．电给人类的生活带来极大的方便，然而使用不当时，也会给人们带来危害，下列符合安全用电原则的是（ ）
A．超负荷使用插座 B．用湿手触摸开关
C．将插头的接地插脚掰弯使用 D．放风筝时远离高压设备
9．如图是“静电章鱼”实验，用比塑料易失去电子的毛皮分别摩擦塑料丝和塑料管，然后把塑料丝往空中抛出后将塑料管放在下面，此时塑料丝静止在空中形状像章鱼。下列分析正确的是（ ）
A．塑料丝与塑料管带异种电荷后吸附在一起
B．塑料丝间带同种电荷相互排斥而呈章鱼状
C．塑料管经毛皮摩擦得到电子后带正电
D．塑料管得到的电子数等于毛皮两次失去的电子总数
10．使用电风扇时，有时候因为忘记断开风扇开关S而浪费能源。小煦在父母指导下对风扇电路进行了改装：加装一个红外感应开关S1和指示灯L。加装后，若S断开，指示灯和风扇都不工作；当S闭合时，L工作，此时当红外感应装置感应到有人时，S1才闭合，风扇工作。小煦设计的电路图可能是（ ）
11．学生发明了一款智能头盔。只有戴上头盔扣上卡扣后，头盔上的信号发射器才能发出信号。当电动车上的信号接收器（S1）接收到信号，再转动电动车钥匙（S2），车才能正常启动。下列电路符合要求的是（ ）
12．电热蚊香器是一种常用的除蚊工具。当蚊香器接上电源需要闭合开关S才能使指示灯L发光，发热体工作。现由于某种原因指示灯断路不亮，但发热体依然能正常工作。则下列电路连接方式符合要求的是（ ）
13．如图是小煦利用实验室常用仪器，设计测量未知电阻Rx阻值的四种电路，电源电压恒定且未知，R0是已知阻值的定值电阻，滑动变阻器R最大阻值未知，实验中只能闭合或断开开关及移动滑动变阻器滑片，其中能够测量出Rx阻值的电路（ ）
A．只有① B．只有② C．只有②③ D．只有②③④
14．用伏安法测电功率时，某电表的指针位置如图所示。其示数为（ ）
A．1.30安 B．0.26安
C．1.30伏 D．0.26伏
15．2020年10月15日，《自然》杂志报道了一种可以在15℃下实现超导的新材料，向创造没有电阻的高效电力系统迈出了重要一步。超导材料可以应用在（ ）
A．电热毯 B．电动汽车动力系统
C．电热水壶 D．充电暖手宝
二、填空题 （每空2分，共42分）
16．如图所示，将铁片和铜片插入稀硫酸中，电流表指针发生偏转，此时指针位置如图乙所示，则电流大小为________安。装置中的虚线框部分相当于电路中的电源，铜片是电源的________极。
17．小煦利用器材探究通过M、N之间导体的电流与电压的关系部分电路如图所示。
（1）图中M、N之间应连入________（填“定值电阻”或“小灯泡”）
（2）图中M、N之间若接入定值电阻，闭合开关，当滑动变阻器滑片向左移动时，滑动变阻器两端的电压________（填变化情况）。
18．按如图所示电路研究电流与电压的关系。已知电源电压为6V，R1为定值电阻，滑动变阻器R2标有“200Ω 1A”字样，电流表量程为“0～0.6A”，电压表量程为“0～15V”。
完成下列问题：
（1）闭合开关后，电流表无示数，电压表示数接近电源电压，出现此故障的原因可能是________。
（2）若R1＝6Ω，为保证电路安全，滑动变阻器允许连入电路的最小阻值为________。

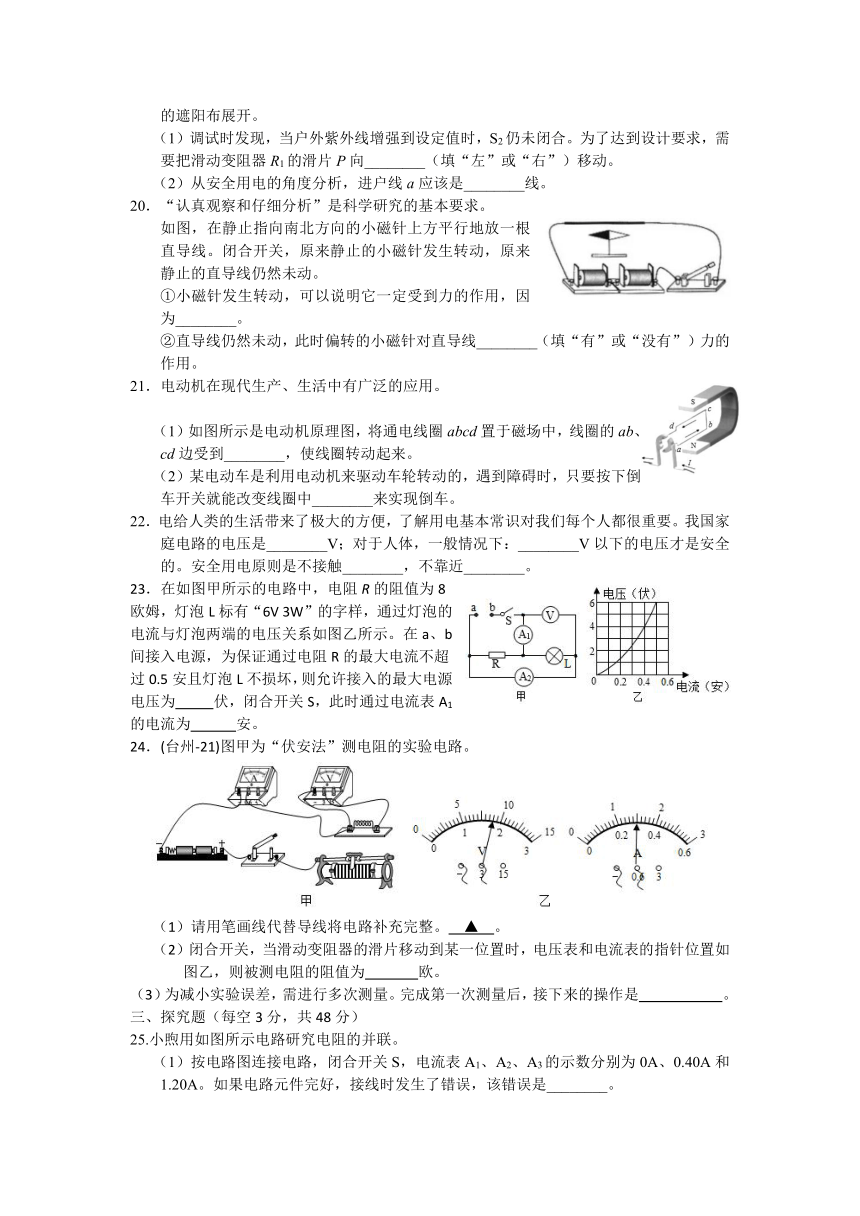

19．夏天的紫外线较强，人们在户外活动时间过长，会造成皮肤灼伤，甚至诱发皮肤癌。小煦利用紫外光敏电阻对紫外线较灵敏的性质，设计了如图所示电路。当户外紫外线增强到设定值时，S2闭合，电动机转动，遮阳棚上防紫外线的遮阳布展开。
（1）调试时发现，当户外紫外线增强到设定值时，S2仍未闭合。为了达到设计要求，需要把滑动变阻器R1的滑片P向________（填“左”或“右”）移动。
（2）从安全用电的角度分析，进户线a应该是________线。
20．“认真观察和仔细分析”是科学研究的基本要求。
如图，在静止指向南北方向的小磁针上方平行地放一根直导线。闭合开关，原来静止的小磁针发生转动，原来静止的直导线仍然未动。
①小磁针发生转动，可以说明它一定受到力的作用，因为________。
②直导线仍然未动，此时偏转的小磁针对直导线________（填“有”或“没有”）力的作用。
21．电动机在现代生产、生活中有广泛的应用。
（1）如图所示是电动机原理图，将通电线圈abcd置于磁场中，线圈的ab、cd边受到________，使线圈转动起来。
（2）某电动车是利用电动机来驱动车轮转动的，遇到障碍时，只要按下倒车开关就能改变线圈中________来实现倒车。
22．电给人类的生活带来了极大的方便，了解用电基本常识对我们每个人都很重要。我国家庭电路的电压是________V；对于人体，一般情况下：________V以下的电压才是安全的。安全用电原则是不接触________，不靠近________。
23．在如图甲所示的电路中，电阻R的阻值为8欧姆，灯泡L标有“6V 3W”的字样，通过灯泡的电流与灯泡两端的电压关系如图乙所示。在a、b间接入电源，为保证通过电阻R的最大电流不超过0.5安且灯泡L不损坏，则允许接入的最大电源电压为 伏，闭合开关S，此时通过电流表A1的电流为 安。
24．(台州-21)图甲为“伏安法”测电阻的实验电路。
（1）请用笔画线代替导线将电路补充完整。 ▲ 。
（2）闭合开关，当滑动变阻器的滑片移动到某一位置时，电压表和电流表的指针位置如图乙，则被测电阻的阻值为 欧。
（3）为减小实验误差，需进行多次测量。完成第一次测量后，接下来的操作是 。
三、探究题（每空3分，共48分）
25.小煦用如图所示电路研究电阻的并联。
（1）按电路图连接电路，闭合开关S，电流表A1、A2、A3的示数分别为0A、0.40A和1.20A。如果电路元件完好，接线时发生了错误，该错误是________。

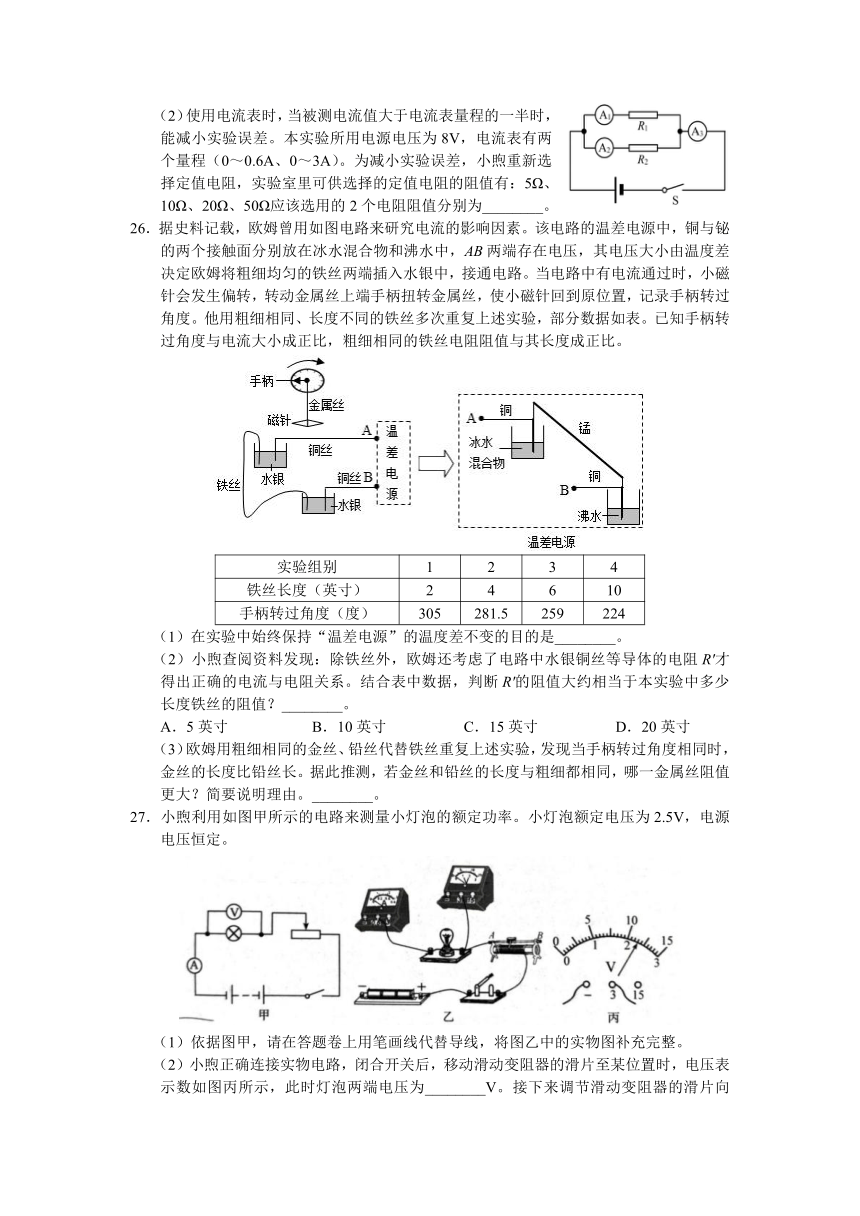

（2）使用电流表时，当被测电流值大于电流表量程的一半时，能减小实验误差。本实验所用电源电压为8V，电流表有两个量程（0～0.6A、0～3A）。为减小实验误差，小煦重新选择定值电阻，实验室里可供选择的定值电阻的阻值有：5Ω、10Ω、20Ω、50Ω应该选用的2个电阻阻值分别为________。
26．据史料记载，欧姆曾用如图电路来研究电流的影响因素。该电路的温差电源中，铜与铋的两个接触面分别放在冰水混合物和沸水中，AB两端存在电压，其电压大小由温度差决定欧姆将粗细均匀的铁丝两端插入水银中，接通电路。当电路中有电流通过时，小磁针会发生偏转，转动金属丝上端手柄扭转金属丝，使小磁针回到原位置，记录手柄转过角度。他用粗细相同、长度不同的铁丝多次重复上述实验，部分数据如表。已知手柄转过角度与电流大小成正比，粗细相同的铁丝电阻阻值与其长度成正比。
实验组别 1 2 3 4
铁丝长度（英寸） 2 4 6 10
手柄转过角度（度） 305 281.5 259 224
（1）在实验中始终保持“温差电源”的温度差不变的目的是________。
（2）小煦查阅资料发现：除铁丝外，欧姆还考虑了电路中水银铜丝等导体的电阻R′才得出正确的电流与电阻关系。结合表中数据，判断R′的阻值大约相当于本实验中多少长度铁丝的阻值？________。
A．5英寸 B．10英寸 C．15英寸 D．20英寸
（3）欧姆用粗细相同的金丝、铅丝代替铁丝重复上述实验，发现当手柄转过角度相同时，金丝的长度比铅丝长。据此推测，若金丝和铅丝的长度与粗细都相同，哪一金属丝阻值更大？简要说明理由。________。
27．小煦利用如图甲所示的电路来测量小灯泡的额定功率。小灯泡额定电压为2.5V，电源电压恒定。
（1）依据图甲，请在答题卷上用笔画线代替导线，将图乙中的实物图补充完整。
（2）小煦正确连接实物电路，闭合开关后，移动滑动变阻器的滑片至某位置时，电压表示数如图丙所示，此时灯泡两端电压为________V。接下来调节滑动变阻器的滑片向________（选填“A”或“B”）端移动，直至小灯泡正常发光。
28．小煦开展了课外探究活动：串联电路中，滑动变阻器的电功率与其接入电路电阻的关系。
【建立猜想】
猜想1：滑动变阻器的电功率会随其接入电路电阻的增大而增大；
猜想2：滑动变阻器的电功率会随其接入电路电阻的增大而减小；
猜想3：滑动变阻器的电功率会随其接入电路电阻的增大先增大后减小。
【进行实验】
将5欧的定值电阻R0、“10Ω 3A”的滑动变阻器R、电压恒为15伏的电源、数字电流表和电压表、开关、若干导线按如图甲所示电路图连接。
（1）图甲中电压表测________两端的电压；
（2）实验中，将滑动变阻器滑片向________移动（填“左”或“右”），电流表示数变小；
（3）实验中，R分别取0欧、1欧……10欧接入电路，观察记录并处理数据，得到下表，请将表中缺失的数据补充完整；
R阻值/欧 0 1 2 3 4 5 6 7 8 9 10
电流/安 3.00 2.50 2.14 1.88 1.67 1.50 1.36 1.24 1.14 1.06 1.00
电压/伏 0.00 2.50 4.28 5.64 6.68 7.50 8.16 8.68 9.12 9.54 10.00
电功率/瓦 0.00 6.25 9.16 10.60 11.16 ___ 11.10 10.76 10.40 10.11 10.00
【得出结论】
根据实验数据，作出滑动变阻器的电功率随其接入电路电阻变化的曲线（如图乙），小煦得出结论：猜想3成立，且当R＝R0时，滑动变阻器的电功率最大。
【交流评价】
（4）小煦只通过上述探究得出实验结论可靠吗？并说明理由________。
29．（2021·金华·29）研究性学习小组利用图甲电路研究电阻的电功率变化规律。图注电源电压恒为4V，R0为定值电阻，R为滑动变阻器。实验过程中，调节滑动变阻器，逐次读取数据并记录，计算定值电阻电功率。数据如下表：
实验次数 1 2 3 4 5
电流（A） 0.10 0.15 0.20 0.25 0.30
电压（V） 1.0 1.5 2.0 2.5 3.0
R0的电功率（W） 0.10 0.225 0.40 0.625 0.90
（1）完成第3次实验后，接下来要获得第4次实验的数据，则滑动变阻器R的滑片P应向________（选填“左”或“右”）移动到适当位置；
（2）小组同学根据表中数据，得出了定值电阻R0的电功率与其电流的定量关系。他们的结论正确的是________。
A．定值电阻的电功率与电流成正比
B．定值电阻的电功率与电流的平方成正比
（3）小王提出：要得知滑动变阻器的电功率，还需要用电压表测出滑动变阻器两端的电压；小煦却认为：无需测滑动变阻器两端的电压，通过推算即可得出滑动变阻器的电功率。比如，当定值电阻两端的电压为1.0V时，滑动变阻器的电功率为________瓦；
（4）小组同学对小煦的方法进行了归纳，结合表中数据，画出了电路总功率和定值电阻功率与电流的P－I关系图像（如图乙所示）。请分析判断，图中线段AA′表示的含义是________。
四、解答题（30、32题8分，31、33题10分，34题12分，共50分）
30．小煦同学想利用图甲所示电路研究通过小灯泡（额定电压为3V）的电流与它两端电压的关系。他根据图甲完成图乙的部分连接，待连接完整后，移动滑动变阻器滑片，记录了多组数据，作出了图像a，还作出了电流大小与电源电压大小的关系图像b（如图丙所示）。（已知滑动变阻器最大阻值为20Ω）。
（1）根据图甲将图乙中的实物图连接完整。（要求：滑动变阻器滑片向右移动，小灯泡变亮）
（2）根据图像a，描述通过小灯泡的电流与小灯泡两端电压的关系。________
（3）当电流表示数为0.12A时，电压表的示数为多少？
31．如图电路中，电源电压恒为4.5V，灯泡规格是“3V 0.75W”。
（1）灯泡正常工作时，电压表V1、V2示数分别为多少？滑动变阻器接入的电阻为多少？
（2）灯泡正常工作4分钟，整个电路消耗的电能是多少？
32．（某兴趣小组设计了一种恒温箱电路，如图甲所示。工作电路电源电压U1=220V，R1=242Ω，控制电路电源电压U2=3V，R2=300Ω，热敏电阻R能即时感知恒温箱内温度，其阻值与温度的关系如图乙，不计线圈的电阻。当线圈中的电流大于或等于40mA时，继电器的衔铁被吸合，动触点A与静触点B接触；当线圈中的电流小于或等于30mA时衔铁被释放，动触点A与静触点C接触。求：
（1）闭合开关S1和S2，恒温箱开始工作，此时衔铁的动触点A与________（选填“B”或“C”）静触点相接触。
（2）电热丝R1正常工作5分钟消耗的电能。
（3）分析计算恒温箱正常工作时的温度变化范围。
33．便携式无线加湿器，让你随时随地实现加湿自由。某品牌便携式无线加湿器，通过旋转开关S接触不同触点，实现高、低两个档位的转换，其简化的工作电路如图所示，铭牌上的部分参数如下表。
项目 参数
工作电压（V） 20
低档位功率（W） 5
高档位功率（W） 10
完成下列问题：
（1）旋转开关S接触“bc”两触点时，加湿器处于________档位；
（2）加湿器低档位工作时，电路通过的电流多大？
（3）加湿器高档位工作6小时，将消耗多少电能？
34．智能家居带给我们健康、舒适的生活，如智能马桶（图甲），某品牌智能马桶座圈的简易加热电路如图乙所示，电阻R1和R2是阻值恒定的电热丝，单刀双掷开关S2可接a或b，再通过开关S1的通断，实现“高、中、低”三种温档的调节，其中低温档的功率为20瓦，电阻R2为1210欧。
（1）座圈加热时，把电能转化为________能；
（2）当开关S1闭合、S2接a时，该座圈的电路相当于下列选项中的________；
（3）1千瓦时的电能可供该座圈低温档工作多少小时？
（4）该座圈处于中温档工作时的电功率为多少？
答案
选择题
1 2 3 4 5 6 7 8 9 10
C B B B A A D D B D
11 12 13 14 15
A D D B B
填空题
16．0.1 正
17．（1）定值电阻 （2）变小
18.（1）R1断路 （2）4Ω
19．（1）右 （2）相（火）
20．①力是改变物体运动状态的原因 ②有
21．（1）力的作用 （2）电流的方向
22．220 36 低压带电体 高压带电体
23．4 0.921cnkxtj
24．（1）如右图(只需满足“一上一下”连接即可)
（2）6
（3）移动滑动变阻器的滑片，观察电压表和电流表的示数
探究题
25．（1）接线时使电流表A1短路 （2）5Ω、20Ω
26．（1）控制电源电压相同
（2）D
（3）铅丝阻值更大。实验中长金丝与短铅丝阻值相同，又因为横截面积相同的同种导体长度越长阻值越大，当金丝与铅丝长度相同时，铅丝阻值更大。
27．（1） （2）2.3 B
28．（1）滑动变阻器（或R）
（2）右
（3）11.25
（4）不可靠，没有换用不同的R0，进行多次实验，无法得出普遍规律（或没有换用不同的R，进行多次实验，无法得出普遍规律；或在滑动变阻器电阻为4Ω～6Ω之间没有用更多的阻值进行实验）
29．（1）左 （2）B （3）0.3 （4）滑动变阻器的电功率
解答题
30．（1）
（2）通过小灯泡的电流随电压的增大而增大，但增加相同的电压，电流的增加值越来越小。
（3）U滑=IR滑=0.12A×20Ω=2.4V
U灯=U－U滑=3V－2.4V=0.6V
31．（1）3V 1.5V 6欧姆 （2）270J
32．（1）C
（2）
（3）当恒温箱的温度达到最高时，衔铁被吸下，即此时控制电路的电流I=0.04A，故恒温箱内温度达到最高值瞬间R=U2/I=3V/0.04A=75Ω，由乙图可知恒温箱内的最高温度为100℃；
当电磁铁衔铁被吸合时，R与R2并联。当恒温箱温度最低时，控制电路的电流I'=0. 03A。
I2=U2/R2=3V/300Ω=0.01A，IR=I'－I2=0.03A－0.01A=0.02A，
R'=U2/IR－3V/0.02A=150Ω，由乙图可知恒温箱内的最低温度为90℃。
故恒温箱内的温度变化范围为90℃－100℃。
33．（1）低
（2）
（3）W＝P高t＝10W×6×3600s＝2.16×105J
34．（1）内（或热） （2）C
（3）解：P=20W=0.02kW
t=W/P=1kW h/0.02kW=50h
（4）解：低温档时，R1和R2是串联的
R总=U2/P低=（220V）2/20W=2420Ω
R1=R总－R2=2420Ω－1210Ω=1210Ω
中温档时，电路中只有电阻R1工作
P中=U2/R1=（220V）2/1210Ω=40W
答：（3）1千瓦时的电能可供低温档工作50小时；（4）该座圈中温档工作时的电功率是40瓦
