4.1 流域内协调发展 课件（67张）

(共67张PPT)

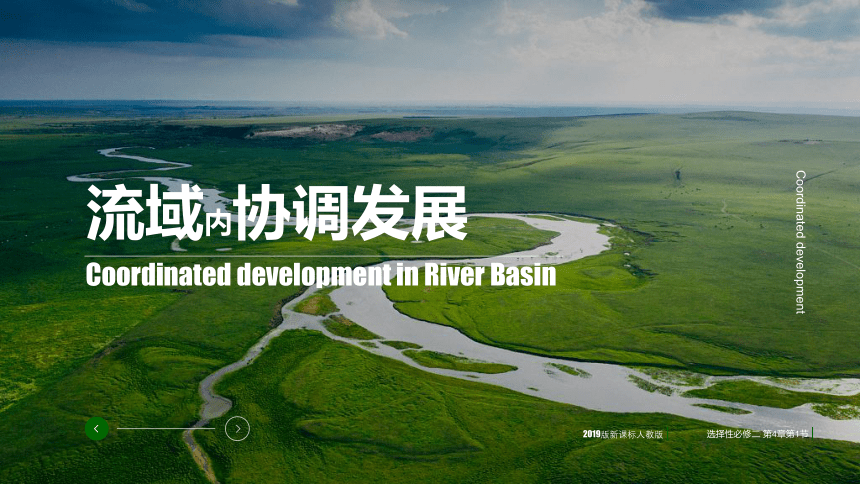

流域内协调发展
2019版新课标人教版
Coordinated development in River Basin
选择性必修二 第4章第1节
Coordinated development
教学目标和要求
criterion for curriculum.
运用资料并结合实例，理解流域内协调发展的必要性和重要性。
结合实例，了解流域上中下游协作开发利用水资源的方式，说明流域内部协作开发水资源的意义。
结合实例，了解流域内协同解决水质等水环境问题的措施，说明流域内部保护环境的意义。

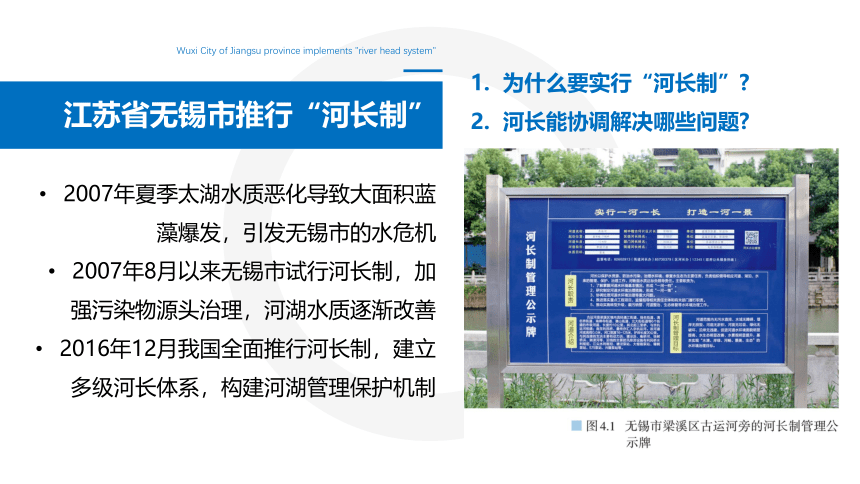

江苏省无锡市推行“河长制”
Wuxi City of Jiangsu province implements "river head system"
2007年夏季太湖水质恶化导致大面积蓝藻爆发，引发无锡市的水危机
2007年8月以来无锡市试行河长制，加强污染物源头治理，河湖水质逐渐改善
2016年12月我国全面推行河长制，建立多级河长体系，构建河湖管理保护机制
为什么要实行“河长制”
河长能协调解决哪些问题
流域内部水资源协作开发
Cooperative development of water resources in River Basin
01.
02.
黄河的调沙减淤
Sediment regulation and deposition reduction of the Yellow River
03.
黄河流域水资源的调配
Allocation of water resources in the Yellow River Basin

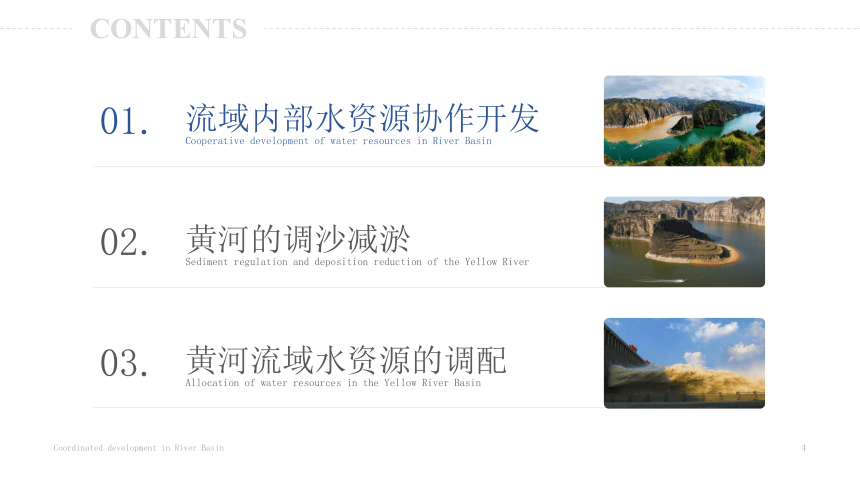

CONTENTS
Coordinated development in River Basin
4
流域内部水资源协作开发
Cooperative development of water resources in River Basin
River Basin
01
01-水系与流域
河流与人类生存发展的关系十分密切
Coordinated development in River Basin
6
河流的干流和各级支流以及连通的湖泊、沼泽构成了水系
由分水岭所包围的河流或水系的集水区域称为流域
01-水系与流域
流域从源头到河口、从上游到下游、从左岸到右岸、从支流到干流之间通过水流相互连接和影响，形成完整、独立的自然区域
Coordinated development in River Basin
7
02-流域水资源的功能
流域内的水资源具有农业灌溉、淡水养殖、提供工业用水和生活用水、发展航运、水能发电、生态保护、旅游等多种功能
对于流域内不同行政区域、不同行业和部门具有开放共享性
Coordinated development in River Basin
8
流域内水资源的协作开发和综合利用
会影响整个流域的社会、经济、生态环境系统的运行和发展
River Basin
03-水资源利用中的利益冲突
不同的利益主体对于水资源开发利用需求不同；导致地区之间、上下游之间、工农业之间、城乡之间在水资源利用、水质保护中出现利益冲突
Coordinated development in River Basin
10
03-水资源利用中的利益冲突
可能出现争建水库或港口码头的现象
上游大量排污，下游污染严重
上游山区森林破坏、水土流失，加剧下游河道淤积、洪涝灾害
Coordinated development in River Basin
11
04-流域的统筹管理
考虑到流域的整体性强、关联度高的特点，需要以流域为单元进行统筹管理
但是，流域可能跨越不同的行政区，由不同主体分别行使管理权
Coordinated development in River Basin
12
流域跨越不同的行政区
因此，需要综合运用工程技术措施和行政、法律、市场等手段
对流域进行统筹管理，分担义务、分享权利、协调行为
为流域内各区域提供公平的共同发展的机会
River Basin
In the upstream area
Formulate relevant laws and implement ecological protection measures such as water source protection and soil and water conservation
在上游地区
制定相关法律，实施水源地保护、水土保持等生态保护措施
In the downstream area
Charging fees in downstream areas as economic compensation for upstream ecological protection
在下游地区
下游区域征收费用作为对上游生态保护的经济补偿
Set up a special management organization
The water allocation and scheduling, layout planning of water conservancy project construction, and pollution control of the whole basin are carried out
设立专门的管理机构
对全流域进行水量的分配和调度、水利工程建设的布局规划、排污治污管控
05-我国全面建立河长制
Coordinated development in River Basin
17
2018年7月17日，在北京举行的全面建立河长制新闻发布会上
水利部部长鄂竟平表示，截至2018年6月底，全国31个省（自治区、直辖市）已全面建立河长制
05-我国全面建立河长制
Coordinated development in River Basin
18
河长制共明确省、市、县、乡四级河长30多万名，29个省份设立村级河长76万多名，打通河长制“最后一公里”
可以有效解决上游和下游、岸上和岸下的水资源保护、水污染防治等问题
06-黄河流域的协调发展
Coordinated development in River Basin
19
黄河是我国第二长河，流经9个省级行政区
黄河含沙量大，径流量少，存在着上下游之间调沙减淤、水量调控等问题，需要加强流域内的协调发展
06-黄河流域的协调发展
Coordinated development in River Basin
20
思考 1.为什么黄河下游流域面积狭小 2.为什么黄河没有成为重要的航运通道
黄河的调沙减淤
Sediment regulation and deposition reduction of the Yellow River
the Yellow River
02
含沙量大是黄河最突出的水文特征
黄土高原水土流失严重，导致黄河挟带泥沙数量之多
居世界大河首位
the Yellow River
01-黄河下游水文特征
Coordinated development in River Basin
23
黄河下游流经华北平原，坡度变小，流速缓慢
泥沙沉积使下游河床不断抬高
因此下游的黄河自古以“易淤、易决、易徙”而闻名
02-黄河下游决口泛滥与改道
Coordinated development in River Basin
24
据历史文献记载，黄河下游决口泛滥1500余次
较大的改道有20多次，河道变迁范围大致北到海河，南达江淮，给华北平原人民带来过多次灾害性的洪涝灾害
03-黄河下游“地上悬河”
Coordinated development in River Basin
25
为了防治水害，两岸不断加高大堤，使得黄河下游河床高出两岸地面
成为世界上著名的“地上悬河”
04-黄河流域内综合协调
Coordinated development in River Basin
26
黄河沙患的解决，需要流域内综合协调
侵蚀区需要
减少入河泥沙量
堆积区需要
减少河道淤积
黄河中游的黄土高原是黄河流域的主要侵蚀区
水土保持是减少入黄泥沙的根本措施
05-黄河中游水土保持的根本措施
Coordinated development in River Basin
28
在黄土高原，由政府投资、补偿
以小流域为单元，因地制宜进行水土保持措施
实施生物措施、耕作措施、工程措施相结合的综合治理
主要有封山育林、退耕还林还草等
生物措施
包括沿等高线耕作、留茬少耕、免耕等
耕作措施
包括修建梯田和水平沟、打坝淤地、挖鱼鳞坑等
工程措施
05-黄河中游水土保持的根本措施
Coordinated development in River Basin
32
06-黄河中游水土保持的成果
Coordinated development in River Basin
33
通过综合治理
有效地减少了从黄土高原进入黄河的泥沙量
07-南小河沟的小流域综合治理
Coordinated development in River Basin
34
南小河沟是泾河支流蒲河左岸的一条支沟
位于甘肃省庆阳市西峰区西南
是黄土高原地区的典型小流域
治理前，这里水土流失严重
每平方千米每年平均泥沙流失量达4300吨，最高可达1万吨
20世纪50年代，这里开始进行小流域综合治理， 根据土壤侵蚀的规律，实行了“保塬、护坡、固沟”的治理方针
保塬
平整土地，增加水流入渗，削减地表径流
营造护田林网，造林以用材林和果林为主，形成林粮间作、果粮间作的生态农业体系
采用喷灌、滴灌等先进的灌溉技术，节约和充分利用水资源
护坡
缓坡修筑水平梯田，发展林果基地
封坡育林育草，达到拦截涵蓄坡面径流的作用
固沟
在主要沟道打坝建库，拦泥蓄水
在各支沟分段营造防护林，既固定了沟床，又拦截了坡面和上游的大量泥沙，稳定了坡脚
07-南小河沟的小流域综合治理
Coordinated development in River Basin
39
经过几十年的治理，在生物措施、耕作措施和工程措施的综合作用下，南小河沟现在已经是塬面条田连片，沟坡林草茂密，沟底坝库相连，一般暴雨时水不下塬，泥不出沟，农、林、牧业得到全面发展
如今，这里的林草覆盖率已达84%
被誉为“黄河中游的一块翡翠”
the Yellow River
07-南小河沟的小流域综合治理
Coordinated development in River Basin
41
如今，这里建有数字小流域系统，应用GIS技术等现代信息化手段
全面收集小流域的相关信息，并建立相关信息连接与平台
07-南小河沟的小流域综合治理
Coordinated development in River Basin
42
在可视化状态下把小流域的地理信息、气象水文信息、土壤侵蚀信息、土地利用信息、水土流失综合防治信息及水土保持综合效益信息输入计算机，实现各类数据的有效存储与共享
07-南小河沟的小流域综合治理
Coordinated development in River Basin
43
并建立一套应用服务系统，从而为构建“土壤侵蚀预测预报模型”以及流域的管理与治理决策提供科学依据
07-黄河小浪底调水调沙
Coordinated development in River Basin
44
利用水库对黄河调水调沙是一种有效的工程措施
其中小浪底水利枢纽工程对遏止下游河道淤积具有重要作用
07-黄河小浪底调水调沙
Coordinated development in River Basin
45
每年在黄河汛期到来之前，应用调水调沙的原理对上下游水库进行联动调度
同时调动上中游的水库向下游放水，在小浪底形成“人造洪峰” ，提高下游行洪输沙能力
实现对黄河下游河床全线冲刷，将淤积的泥沙送入大海
07-黄河小浪底调水调沙
Coordinated development in River Basin
46
小浪底工程从2009年竣工到2015年，累计将下游河道中9.66亿吨淤沙送入大海，“地上河”没有再长高，黄河下游基本保持冲淤平衡
思考：黄河下游的冲淤平衡，对黄河入海口地区会产生什么影响
黄河流域水资源的调配
Allocation of water resources
in the Yellow River Basin
the Yellow River
03
01-黄河流域面积与径流量
Coordinated development in River Basin
48
径流量少是黄河又一突出的水文特征
黄河流域面积约是长江流域面积的40%，但年径流量约是长江的1/15
黄河流域人口、城乡较为密集，耕地数量多
径流量仅占全国河川径流量的2%
但人口、生产总值、粮食产量均占全国总量的10%左右，人水矛盾突出
02-黄河下游断流及其影响
Coordinated development in River Basin
50
随着工农业发展和人口迅速增加
黄河流域对水资源的需求量也不断增加
而上下游缺少调控用水的措施，致使黄河下游自1972年出现断流现象
02-黄河下游断流及其影响
51
黄河断流对沿岸地区工农业生产、城乡人民生活以及生态环境产生严重影响
the Yellow River
02-黄河下游断流及其影响
空间范围 主要影响
主河道 河道萎缩，降低了行洪能力，增加了汛期决口的风险
干涸河道演变为沙带，增加了土地沙化的可能性
河流沿岸 影响工业供水与城乡居民生活供水
影响农田的灌溉用水，农田受旱面积增大
水环境容量越来越小，加剧了黄河水污染
沿岸大量开采地下水
Coordinated development in River Basin
53
02-黄河下游断流及其影响
空间范围 主要影响
河口三角洲 及海域 海岸侵蚀后退，海水倒灌
湿地生态系统退化，生物多样性减少
渤海水域失去重要的饵料来源，影响海洋生物的繁衍生存
Coordinated development in River Basin
54
03-黄河水利委员会调度分配
Coordinated development in River Basin
55
1999年开始，黄河水利委员会被授权实施黄河水量的统一调度和分配
在扣除输沙水量的前提下，根据节约用水、统筹安排的原则，黄河水利委员会发布了黄河可供水量分配方案
作为实施黄河水量调度的基本依据
《黄河取水许可管理实施细则》
Coordinated development in River Basin
56
2009年， 黄河水利委员会制定了《黄河取水许可管理实施细则》
依据河流径流量和用水需求变化，对全流域水资源的开发利用进行宏观控制和年度调整
此外，黄河流域节水水平大大提高
水资源统一调配体制的逐步建立和节水技术的推广应用，基本保证了在严重枯水年份黄河下游不断流
04-对比分析黄河不同河段水资源的利用
黄河2015年总用水量中，农业用水占79%，工业用水占10%
生活用水占7%，生态用水占4%
58
04-对比分析黄河不同河段水资源的利用
图4.13所示两河段的用水结构与全流域的相比，各有什么特点
从提高黄河流域水资源利用效率的角度，提出改善水资源利用的建议。
Coordinated development in River Basin
59
同学们按要求完成课堂作业
课时作业
Class assignment.
课时作业
下图表示某河流流域范围。读图完成1～2题。
1．造成流域内Ⅰ、Ⅱ两区域差异的主要因素是(　　)
A．植被　　
B．气温　　
C．降水　　
D．地形
2．要合理开发利用该河流及其流域的优势资源，下列说法不正确的是(　　)
A．Ⅰ区域河段宜开发水电 B．Ⅱ区域河段宜引水灌溉
C．Ⅰ区域内应大力发展乳畜业 D．Ⅱ区域内宜发展耕作业
课时作业
下图为我国浑源县所在地区等高线地形图。读图回答3～5题。
3．当前该县面临的最严峻的生态环境问题是(　　)
A．土地盐碱化
B．土地沙漠化
C．湿地破坏
D．水土流失
4．该县东南部这一生态环境问题
较为严重的自然原因主要是(　　)
A．地形坡度较大 B．降水强度较大C．河流密度较高 D．地表土质疏松
课时作业
下图为我国浑源县所在地区等高线地形图。读图回答3～5题。
5．针对该地生态环境问题产生的人为原因，
该县应采取的主要工程措施是(　　)
A．地膜覆盖
B．土地复垦
C．植树造林
D．打坝淤地
课时作业
2019年9月16日至18日，习主席在河南考察。他强调指出：要保障黄河长治久安。黄河水少沙多、水沙关系不协调，是黄河复杂难治的症结所在。读图及资料完成6～7题。
6．在黄土高原治理中，
植树种草的主要目的是(　　)
①固定表土　②减少径流　
③沉积泥沙　④降低风速
A．①② B．②③
C．③④ D．①④
课时作业
2019年9月16日至18日，习主席在河南考察。他强调指出：要保障黄河长治久安。黄河水少沙多、水沙关系不协调，是黄河复杂难治的症结所在。读图及资料完成6～7题。
7．下列解决黄河下游地区“水少沙多”问题的建议措施中，合理的是(　　)
①中上游地区退耕还林还草，加强水土保持
②植树造林，遏制北方地区的沙尘暴天气
③中游地区实施天然降水收集与储集工程
④加强流域内水资源的统一管理与调度
A．①④ B．②③ C．①③ D．②④
课时作业
8．阅读图文资料，完成下列要求。
位于横断山区的大渡河是岷江最大的支流，干流全长1062千米，天然落差4 175米。大渡河规划建设22级梯级发电站，总装机容量为2 340万千瓦，年发电量1 123．6亿千瓦时，建成后将是华东地区重要能源来源基地。如图为大渡河流域分布图。
课时作业
8．阅读图文资料，完成下列要求。
(1)描述大渡河流域的地形特征。
以山地为主；山高谷深(或地势起伏大)；地势西北高东南低(或北高南低)。
(2)分析大渡河干流水电开发的有利自然条件。
(亚热带)季风气候区，降水丰富；河流流量大；落差大，水能丰富；多峡谷适宜建坝。
(3)分析大渡河水电梯级开发对下游河段水文特征的影响。
库区蓄洪补枯调节径流量，使下游流量趋于稳定(或流量季节变化减小)；
在库区水流速度缓慢，泥沙沉积，下游河段含沙量减小。
