透镜和视觉（第一课时）

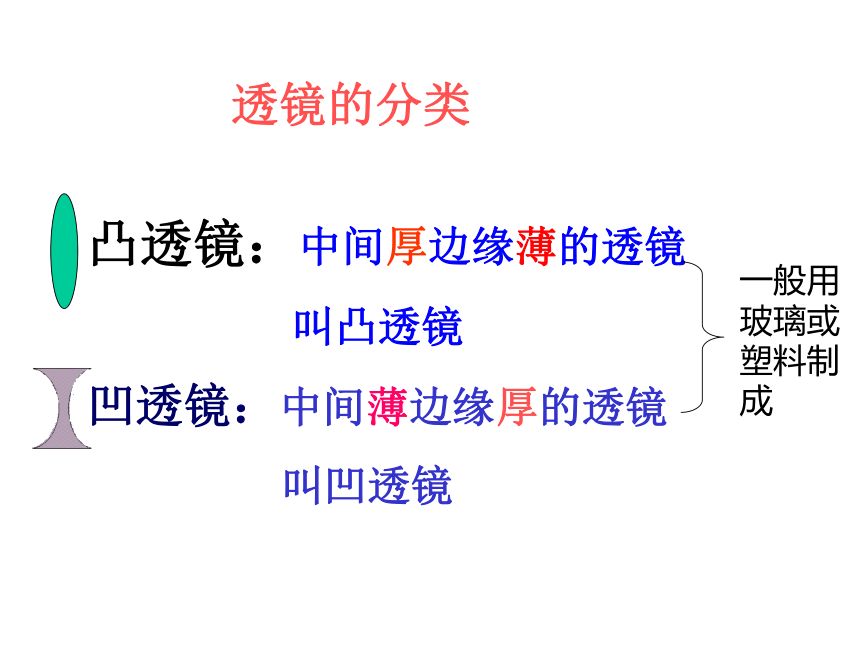

课件36张PPT。2019/1/516.眼和视觉大脑中90％的信息来自眼睛，你知道眼睛是如何看见物体的呢？先让我们学习有关透镜的知识。(1) 透镜凸透镜：中间厚边缘薄的透镜
叫凸透镜凹透镜：中间薄边缘厚的透镜
叫凹透镜透镜的分类一般用玻璃或塑料制成凸透镜在日常生活中的应用放大镜上的凸透镜
显微镜上的透镜望远镜上的透镜 透镜在日常生活中的应用 透镜在日常生活中的应用电子彩色复印机上的透镜 透镜在日常生活中的应用眼镜片上的透镜

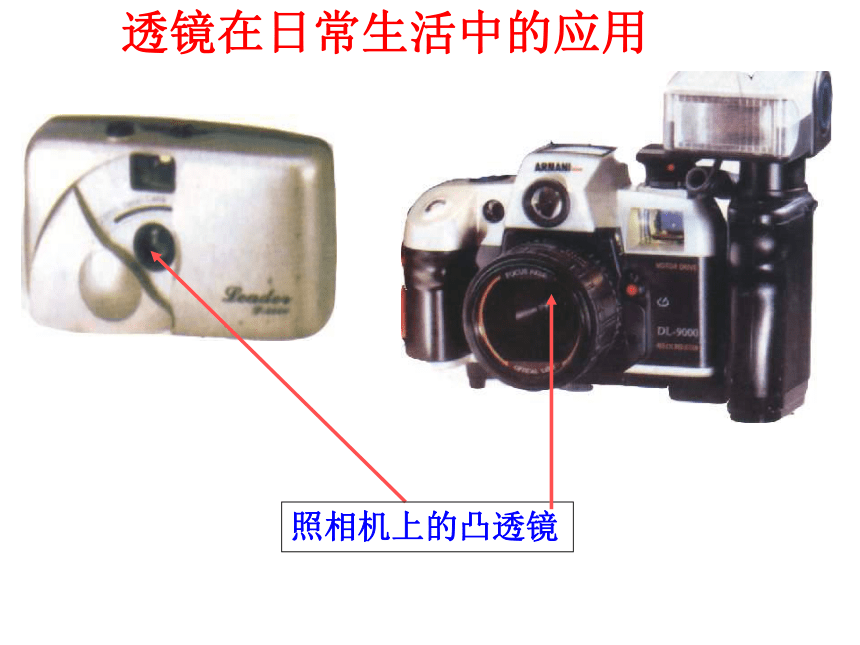

透镜在日常生活中的应用望远镜上的透镜 透镜在日常生活中的应用 凸透镜在日常生活中的应用电子（视频）照相机的透镜 透镜在日常生活中的应用 凸透镜在日常生活中的应用台式电子彩色摄影机上的透镜 属于凸透镜的是： 属于凹透镜的是：A 、C、DB 、E 、F1、识别下列透镜，并归类：凸透镜的画法主光轴光心 光心：透镜中心主光轴:通过两个球面球心的直线凹透镜的画法 C C主光轴光心特殊光线:通过光心的光线经过透镜后，
传播方向不变凸透镜凹透镜2、在下列主光轴上分别画出凸透镜和凹透镜凸透镜对光线起会聚作用
也叫会聚透镜。OF焦点光心主光轴有几个焦点?F焦距f特殊光线:与主光轴平行的光线经凸透镜折射后会聚在焦点OF F结论：凸透镜有两个实焦点，
两边的焦距相等。凸透镜的实焦点 特殊光线：从凸透镜焦点处发出的光线经凸透镜折射后平行于主光轴射出OF F？想一想：从凸透镜焦点处发出的光线经凸透镜折射后光线将会? ? ? ? ? ?F FFF3、完成下列光路图。FFFF凹透镜对光线的作用F 结论：平行于主光轴的光线经凹透镜后变得发散，
因此凹透镜也叫发散透镜虚焦点虚焦距特殊光线:跟主光轴平行的光线经凹透镜折射后，折射光线的反向延长线通过焦点4、完成下列光路图F特殊光线:好象要过凹透镜另一侧焦点(即:延长后过焦点)的光线经凹透镜折射后，折射光线跟主光轴平行5、在下列虚线处填上适当的透镜F三棱镜对光线的作用 通过三棱镜的光线经三棱镜两次折射后向三棱镜较厚的一端偏折。F凸透镜是三棱镜的组合F凹透镜是三棱镜的组合思考：你能用冰和阳光取火吗？ 凸透镜在日常生活中的应用古书《淮南万毕术》曾有记载:“削冰令圆,举以向日,以艾承其影,则火生”。 一、分类：小 结 二、概念：1、主光轴 2、光心
3、焦 点 4、焦距 三、透镜对光线的作用：
1、凸透镜对光线起
会聚作用，也叫会聚透镜


2、凹透镜对光线起
发散作用，也叫发散透镜凸透镜和凹透镜比一比实焦点、2个虚焦点、2个会聚发散FF①跟主光轴平行的光线经凸透镜折射后，折射光线通过焦点；③过焦点的光线经凸透镜折射后，折射光线跟主轴平行。②通过光心的光线经过透镜后，传播方向不变；FF①跟主光轴平行的光线经凹透镜折射后，折射光线的反向延长线通过焦点；③好象要过凹透镜另一侧焦点(即:延长后过焦点)的光线经凹透镜折射后，折射光线跟主光轴平行。②通过光心的光线经过透镜后，传播方向不变；凸透镜与凹透镜的几条特殊光线
凸透镜：对光有 的作用凹透镜：对光有 的作用光心：在透镜的主光轴上有个特殊的点(透镜中心)经过它的光线 不发生改变 的光线经凸透镜后，折射光线会聚成一点，该点叫 。焦距是指 。透镜有 个焦点。平行于主光轴的 经过凹透镜后，折射光线的 会聚在虚焦点练习：传播方向平行于主光轴焦点光线反向延长线焦点到光心的距离2会聚发散
