第十九章 第1节 家庭电路
1、了解家庭电路的各组成部分及其作用
2、了解试电笔的构造及其使用
3、掌握家庭电路各用电器的连接
学习目标
家庭电路
观察图片
家庭电路

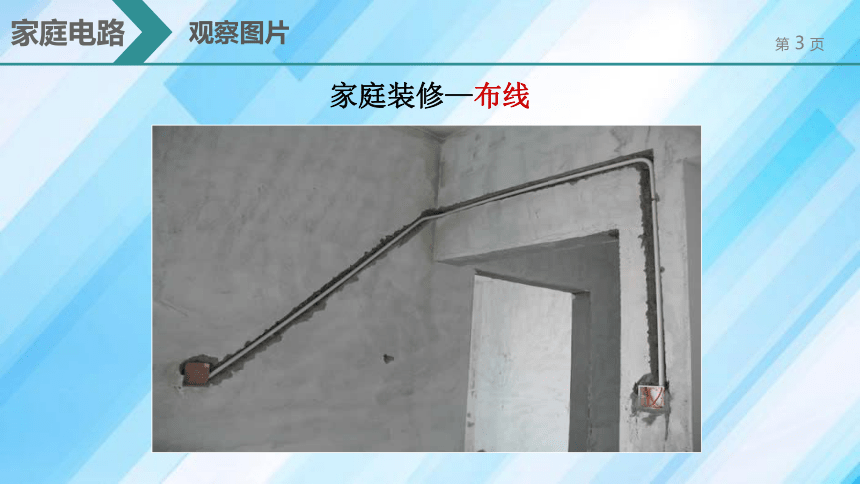

家庭装修—布线

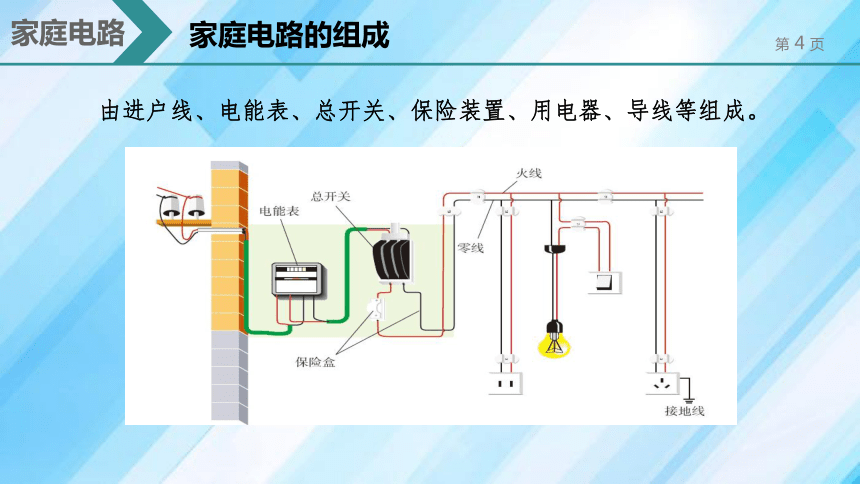

家庭电路的组成
家庭电路
由进户线、电能表、总开关、保险装置、用电器、导线等组成。
家庭电路

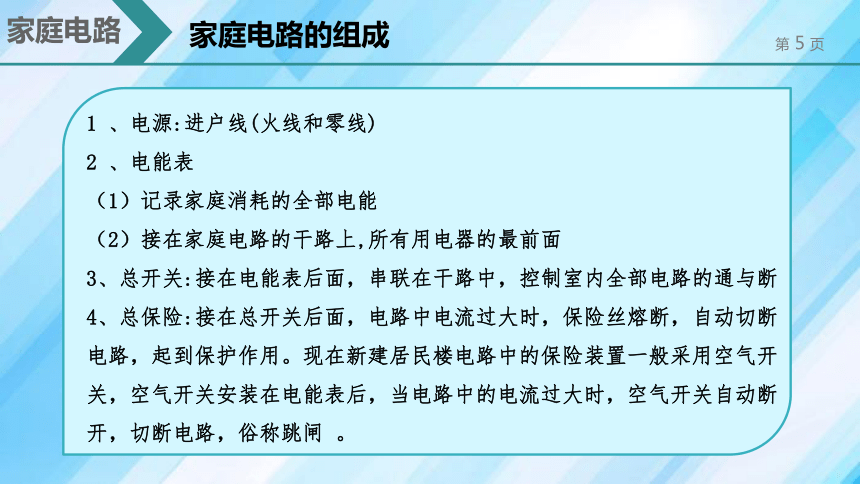

1 、电源:进户线(火线和零线)
2 、电能表
（1）记录家庭消耗的全部电能
（2）接在家庭电路的干路上,所有用电器的最前面
3、总开关:接在电能表后面，串联在干路中，控制室内全部电路的通与断
4、总保险:接在总开关后面，电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。现在新建居民楼电路中的保险装置一般采用空气开关，空气开关安装在电能表后，当电路中的电流过大时，空气开关自动断开，切断电路，俗称跳闸 。
家庭电路的组成
家庭电路

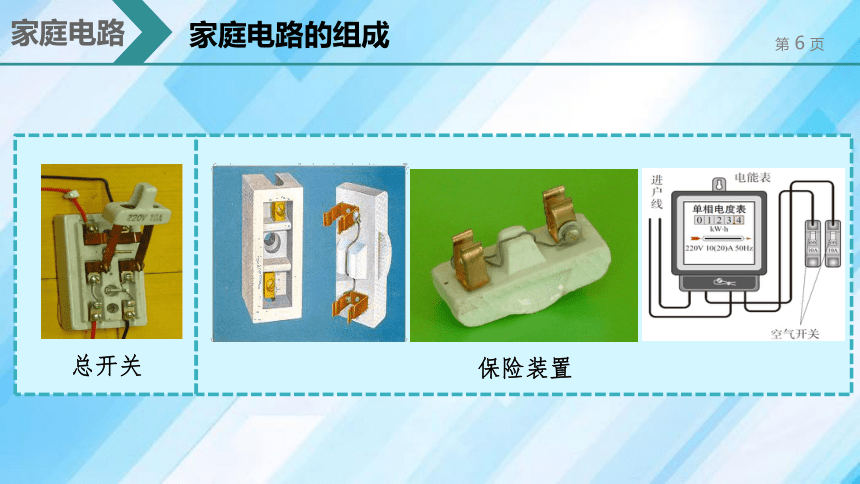

总开关
保险装置
家庭电路的组成
针对练习
家庭电路

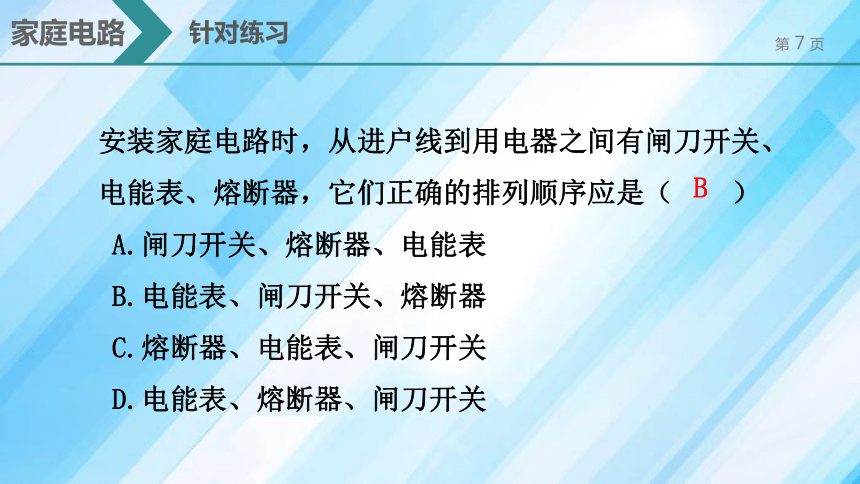

安装家庭电路时，从进户线到用电器之间有闸刀开关、电能表、熔断器，它们正确的排列顺序应是（　　）
A.闸刀开关、熔断器、电能表
B.电能表、闸刀开关、熔断器
C.熔断器、电能表、闸刀开关
D.电能表、熔断器、闸刀开关
B

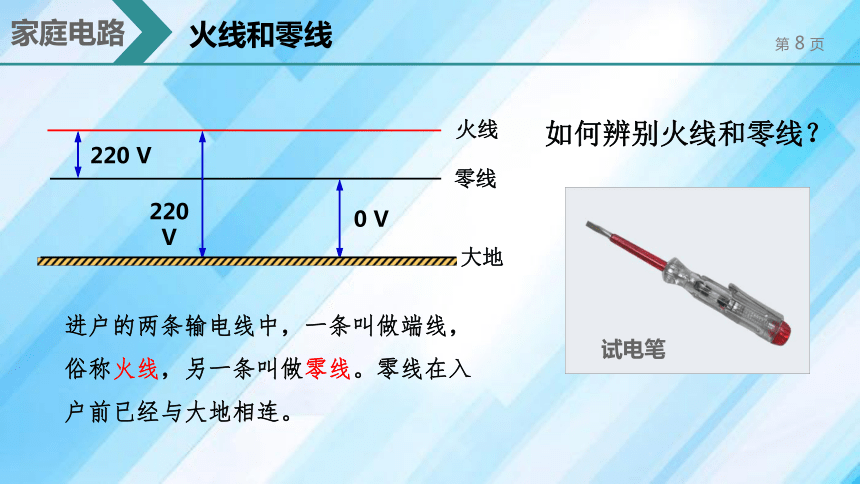

火线和零线
家庭电路
火线
零线
大地
0 V
220 V
220 V
如何辨别火线和零线？
试电笔
进户的两条输电线中，一条叫做端线，俗称火线，另一条叫做零线。零线在入户前已经与大地相连。
家庭电路

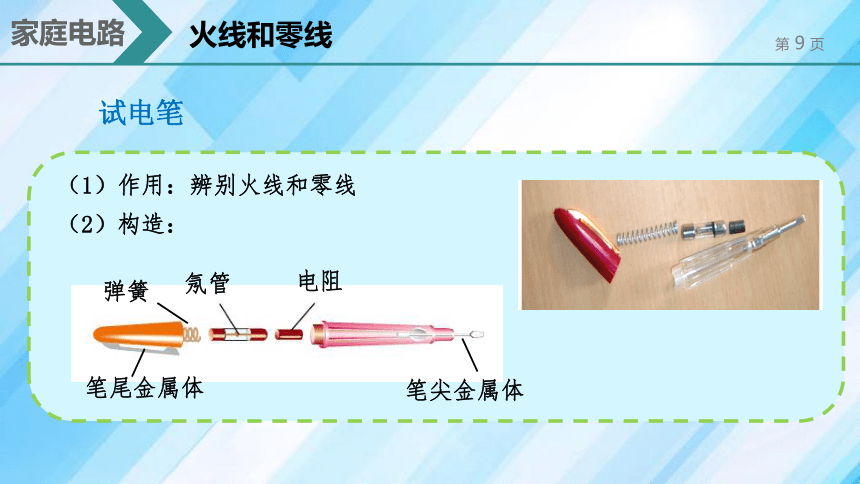

试电笔
（1）作用：辨别火线和零线
（2）构造：
氖管
电阻
弹簧
笔尾金属体
笔尖金属体
火线和零线
家庭电路
（3）使用方法:
用手接触笔尾的金属体、笔尖金属体接触被测电路。若氖管发光，则接触的是火线，否则为零线。
试电笔的正确使用！
火线和零线
试电笔
家庭电路
用电器与零线、火线的连接
（1）各用电器（插座）并联在电路中；
（2）控制用电器的开关要连接在火线和
用电器之间；
（3）螺丝口灯泡的连接:灯泡的尾部中心
接火线;灯泡的螺旋接零线.
火线和零线
家庭电路
（4）插座：用来接可移动的用电器，并联的电路中.
a:两孔插座 “左零右火”让带有双脚插头的用电器使用
b:三孔插座 三孔插座：“左零右火上接地”,除了把用电器的用电部位接入电路外，还把用电器的金属外壳与大地连接起来,防止发生漏电而使用电器金属外壳带电造成的触电事故
火线
零线
地线
火线和零线
用电器与零线、火线的连接
如图所示的家庭电路中，有两个器件连接错误，它们是（　）
A.闸刀开关和带开关的灯泡
B.带开关的灯泡和带熔丝的二线插座
C.带开关的灯泡和三线插座
D.闸刀开关和三线插座
针对练习
C
家庭电路
家庭电路常见故障
家庭电路
1、断路（开路）
干路：（1）进户零线断路：a 全部电路都无法工作;b 只要一条支路接通,测电笔接哪都发光;
（2）进户火线断路：a 全部电路都无法工作;b 只要一条支路接通,测电笔接哪都发光;
支路：只有该支路无法工作;
2、短路（火线和零线不经过用电器直接相连）用电器短路、插座短路、插头短路、开关短路
3、过载——总功率过大（电路中同时使用的用电器过多）
4、漏电有电流不经用电器而直接“漏”入地下漏电会造成用电器实际功率下降，也能造成人体触电。
针对练习
如图所示的电路中，正常发光的三盏灯突然全部熄灭，经检查保险丝完好，用试电笔插进插座的两孔，氖管均发光．造成这一现象的原因是（　　）
A. 插座发生短路了
B. 进户的火线断了
C. 进户的零线断了
D. 某盏电灯的灯丝断了
C
家庭电路
课堂小结
课堂小结
家庭电路由进户线、电能表、总开关、保险装置、用电器、导线等组成
家庭电路常见故障：短路、断路
用电器与零线、火线的连接
家庭电路
巩固练习
1、关于家庭电路的说法不正确的是（　　）
A.洗衣机使用三孔插座能防止人触电
B.电灯的开关应安装在零线上
C.使用试电笔可以辨别家庭电路中的火线和零线
D.保险丝应串联接在火线上
B
家庭电路
巩固练习
2、为了辨别家庭电路中的火线与零线，应该用测电笔去辨别，决不能用手直接去接触电线，这是因为（ ）
A.手接触火线时，手不会发光，无法辨别火线
B.手接触零线时，通过人体的电流很大，人体会触电
C.氖管发光时，一定不会有电流通过人体
D.氖管发光时，通过人体的电流很小，人体不会触电
D
家庭电路
巩固练习
3、家庭电路中的保险丝烧断了，原因可能是（ ）
A.电路短路
B.有人触电
C.灯泡的灯丝断了
D.零线出现断路
A
家庭电路
巩固练习
4、学了电学知识后，大伟将家里照明电灯的开关断开，从开关内引出两根电线接在一个插座上，然后将录音机的插头插入插座．此时录音机( )
A.有电流通过，不能正常工作
B.有电流通过，能正常工作
C.没有电流通过，不能工作
D.有时能正常工作，有时不能正常工作
A
家庭电路
巩固练习
5. 如图所示，闭合开关S后，发现电灯L不亮．某同学用测电笔测试灯头的两接线处C、D，发现这两处都能使测电笔的氖管发光，再用测电笔测零线B时不发光．那么可以判定故障是（　　）
A.电线BD段某处断路
B.电灯L短路
C.电线AC段某处断路
D.火线和零线短路
A
家庭电路
