6.1 透镜 课件（共29张PPT）2022-2023学年北师大版物理八年级下册

(共29张PPT)
第六章 常见的光学仪器
第一节 透镜
北师大版 物理 八年级下册
1、透镜
2、透镜对光的作用
3、焦点、焦距
学习目标

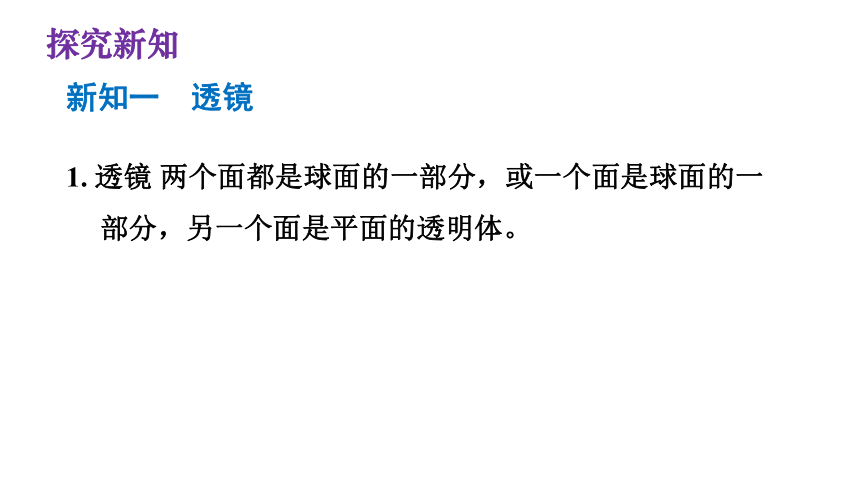

1. 透镜 两个面都是球面的一部分，或一个面是球面的一部分，另一个面是平面的透明体。
探究新知
新知一 透镜
2. 透镜的类型
类型 定义 图示 应用
凸透镜 中间厚、边缘薄 放大镜、照相机等
凹透镜 中间薄、边缘厚 近视眼镜
3. 透镜的主光轴和光心
(1)主光轴：透镜上通过两个球面球心的直线C1C2，简称主轴，如图1 所示。
(2)光心：薄透镜(透镜的厚度比球面的半径小很多)的中心O 点，如图1 所示。
深度理解
1. 透镜不一定是玻璃制作的，其他透明物质，如水、水晶、石英、金刚石、树脂等均可制成透镜。
2. 每个透镜有且只有一条主光轴。
3. 透镜的光心在主光轴上，通过光心的光传播方向不变。
知识图解
主光轴用“点划线”表示。
把一个玻璃球分割成五块， 其截面如图3 所示。这五块玻璃中， 属于凸透镜的是 ____________，从形状上看，它们的共同特点是 _______________ ；属于凹透镜的是 ________ ，从形状上看，
其特点是________________ 。
例 1
a、c、e、d
中间厚，边缘薄
b
中间薄，边缘厚
解题秘方：根据凸透镜和凹透镜的定义解答。
易错提醒
运用观察比较法判断透镜的类型时，不能根据透镜表面是凸还是凹来判断，要通过比较中间与边缘的厚薄来确定。
1. 凸透镜对光有会聚作用，凸透镜又叫会聚透镜。
凸透镜对光有会聚作用，不是指光线经凸透镜后一定会聚到一点上，而是指光线通过凸透镜折射后，折射光线向主光轴偏
折，如图4
所示。
新知二 透镜对光的作用
2. 凹透镜对光有发散作用，凹透镜又叫发散透镜。
凹透镜对光有发散作用，是指光线通过凹透镜折射后，折射光线向远离主光轴方向偏折，如图 5 所示。
深度理解
●在进入和离开透镜时，光共经历了两次折射。
●图解透镜对光的作用：
总结：光线经过透
镜折射后，总是向厚度
大的一侧偏折。
关于凹透镜，下列说法正确的是( )
A. 光线通过凹透镜后一定是会聚的
B. 光线通过凹透镜后一定是发散的
C. 凹透镜可以使会聚光束延迟会聚
D. 凹透镜可以使平行光束会聚
例2
会聚光束和光束会聚含义不同，不可混为一谈。
C
解题秘方：根据凹透镜对光线的作用特点判断。
解析：凹透镜可以使发散光束散得更开，故A 错误；凹透镜可以使会聚光束延迟会聚，故B 错误，C 正确；凹透镜可以使平行光束散开，故D 错误。
揭示规律
凸透镜可以使发散光束发散程度减小，会聚光束提前会聚，平行于主光轴的光束会聚于主光轴上一点。
凹透镜可以使发散光束散得更开，会聚光束延迟会聚，平行光束散开。
1. 焦点
(1)平行于凸透镜主光轴的光线经凸透镜折射后，会聚于主光轴上一点，这一点叫凸透镜的焦点(F)，如图7 所示。
新知三 焦点、焦距
(2)平行于凹透镜主光轴的光线经凹透镜折射后，发散光线的反向延长线交于主光轴上一点，这一点叫凹透镜的虚焦点(F)，如图8 所示。
(3)透镜的两侧各有一个
焦点，是对称的。
2. 焦距 焦点(虚焦点)到光心的距离叫焦距(f)。
3. 关于透镜的三条特殊光线
凸 透 镜 过光心的光线经凸透镜折射后，传播方向不变 跟主光轴平行的光线经凸透镜折射后，折射光线过焦点
过凸透镜焦点的光线经凸透镜折射后，折射光线平行于主光轴射出
凹 透 镜 过光心的光线经凹透镜折射后，传播方向不变 跟主光轴平行的光线经凹透镜折射后，折射光线的反向延长线过凹透镜的焦点
射向凹透镜的光线，如果其延长线通过焦点，则该光线经凹透镜折射后平行于主光轴射出
深度理解
在光的折射中，光路是可逆的。若把光源放在焦点上，光源射向凸透镜的光经凸透镜折射后会成为平行光，如图9所示。因此凸透镜可用来制作平行光源。
根据光的折射中光路可逆的原理，我们可作出如图10所示的光路，即正向延长后过凹透镜另一侧焦点的入射光，经凹透镜折射后会成为平行于主光轴的光。
4. 焦距越小的透镜对光的会聚(或发散)作用越明显。
深度理解
相同口径的凸透镜，表面凸起程度越大，焦距越小，对光的会聚作用越明显。
如图11 所示，L 表示凸透镜，MN 为主光轴。O 为光心，F 为焦点。从S 点发出两条光线，一条经过光心，另一条平行于主光轴，请在图中画出它们经凸透镜后的出
射光线。
例 3
解：如图12 所示。
解题秘方：根据凸透镜的三条特殊光线作图。
解析：通过光心的光线传播方向不变，平行于主光轴的光线经凸透镜折射后，折射光线通过右侧焦点。
教你一招
凸透镜三条特殊光线的简记：
1. 过心不变；
2. 平行过焦；
3. 过焦平行。
第一节 透镜
透镜
凸透镜
凹透镜
对光有会聚作用
对光有发散作用
主光轴
光心
焦点
焦距
归纳新知
