人教版物理九年级全一册 第15章第4节 电流的测量 课件(共17张PPT)

(共17张PPT)
第4节 电流的测量
+
+
+
+
+
-
-
-
-
-

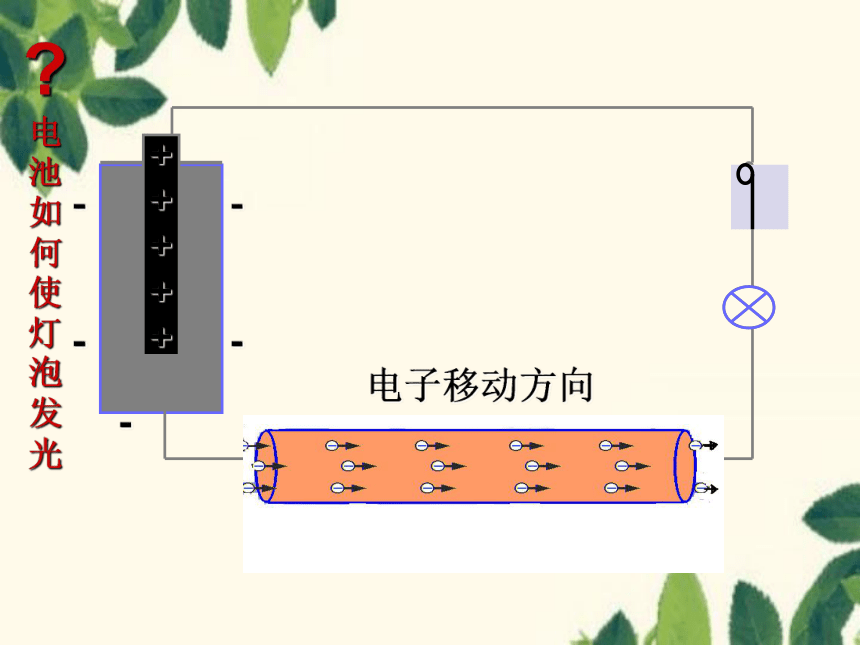

电子移动方向

电
池
如
何
使
灯
泡
发
光

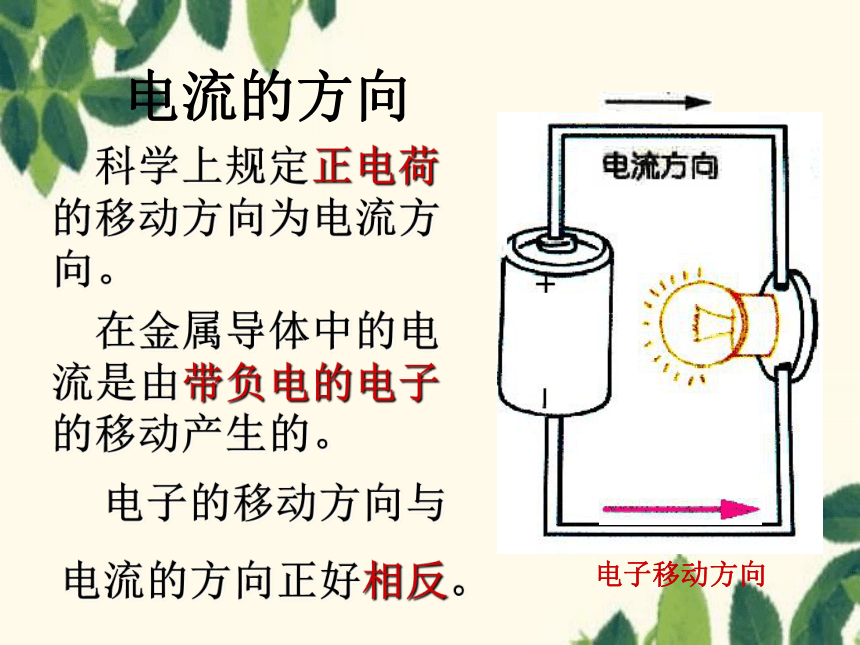

科学上规定正电荷的移动方向为电流方向。
电子移动方向
电流的方向
在金属导体中的电流是由带负电的电子的移动产生的。
电子的移动方向与
电流的方向正好相反。

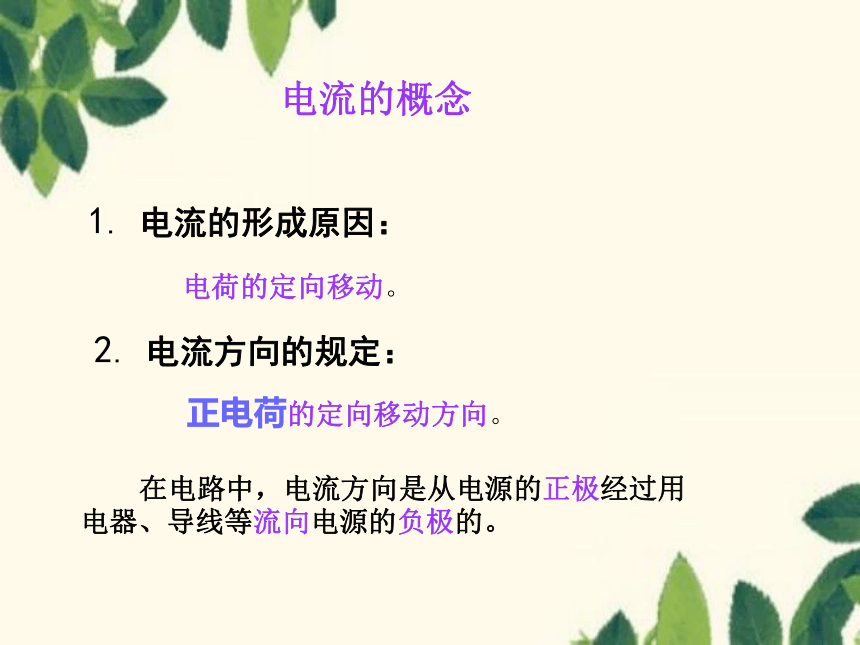

电流的概念
电荷的定向移动。
2. 电流方向的规定：
正电荷的定向移动方向。
在电路中，电流方向是从电源的正极经过用电器、导线等流向电源的负极的。
1. 电流的形成原因：
手机：待机15~50mA、
开机60~300mA
电冰箱 1A
电子表 1.5~2 μA
立式空调 10A
电饭煲 3.2~4.5A

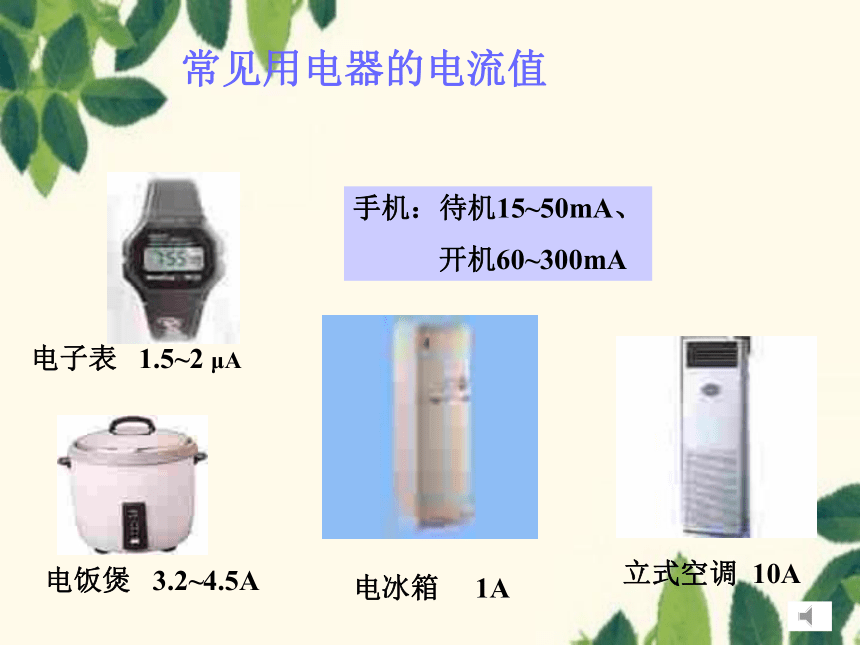

常见用电器的电流值

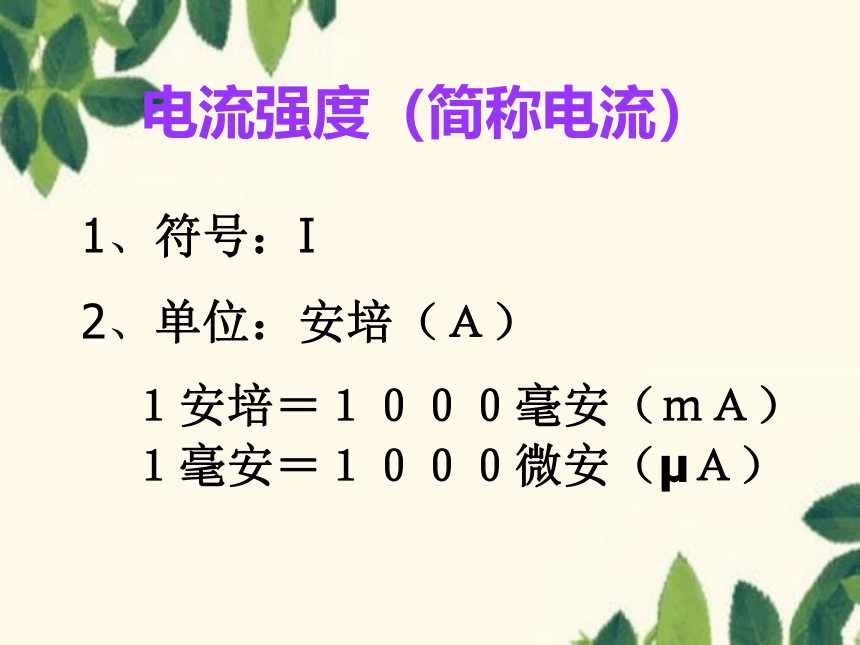

电流强度（简称电流）
2、单位：安培（Ａ）
１安培＝１０００毫安（ｍＡ）
１毫安＝１０００微安（ Ａ）
1、符号：I
练习：
1. 0.5安培= 毫安= 微安
500
5×105
2. 200毫安= 安培= 微安
0.2
2×105
3. 10000微安= 安培
0.01
使用电流表应注意：
1、电流表必须串联在被测电路中.
2、使电流从电流表的 “ + ” 接线柱流进，从 “ —” 接线柱流出.
3、正确选择量程。
4、绝对不允许不经过用电器而把电流表直接连到电源两极.
小明同学用电流表测
试小灯泡的电流时，
发现电流表的指针出
现如图所示的甲或乙
的情况，从中你发现
了什么问题？
量程： 0 - 0.6 A
每个大格： 0.2 A
每个小格： 0.02 A
量程： 0 – 3 A
每个大格： 1 A
每一小格： 0.1 A
根据量程确定每个大格和每个小格(分度值)所表示的电流值
电流的测量
电流的概念
电流的测量
形成
方向
单位
（安培表）
符号
连接
量程的选择和读数
使用规则
谢谢大家，再见！
