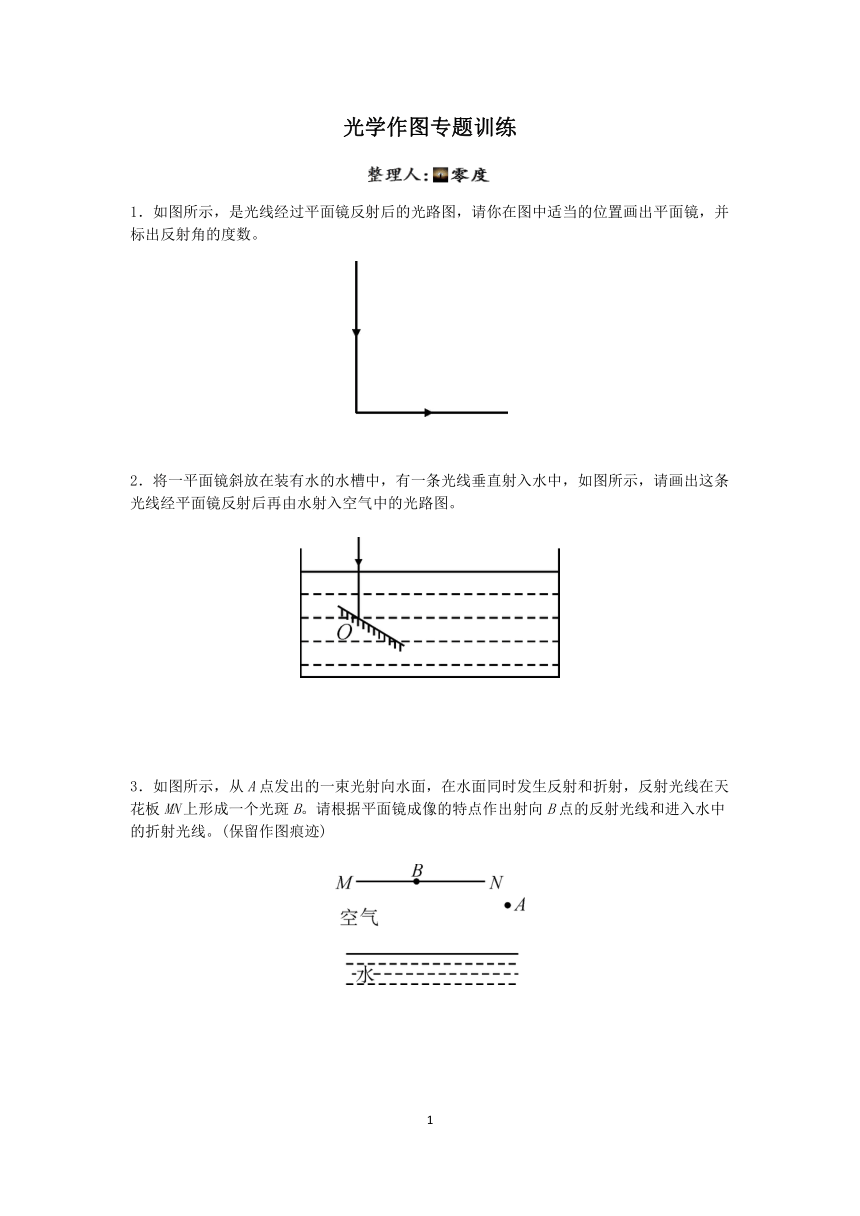

光学作图专题训练
1．如图所示，是光线经过平面镜反射后的光路图，请你在图中适当的位置画出平面镜，并标出反射角的度数。
2．将一平面镜斜放在装有水的水槽中，有一条光线垂直射入水中，如图所示，请画出这条光线经平面镜反射后再由水射入空气中的光路图。
3．如图所示，从A点发出的一束光射向水面，在水面同时发生反射和折射，反射光线在天花板MN上形成一个光斑B。请根据平面镜成像的特点作出射向B点的反射光线和进入水中的折射光线。(保留作图痕迹)

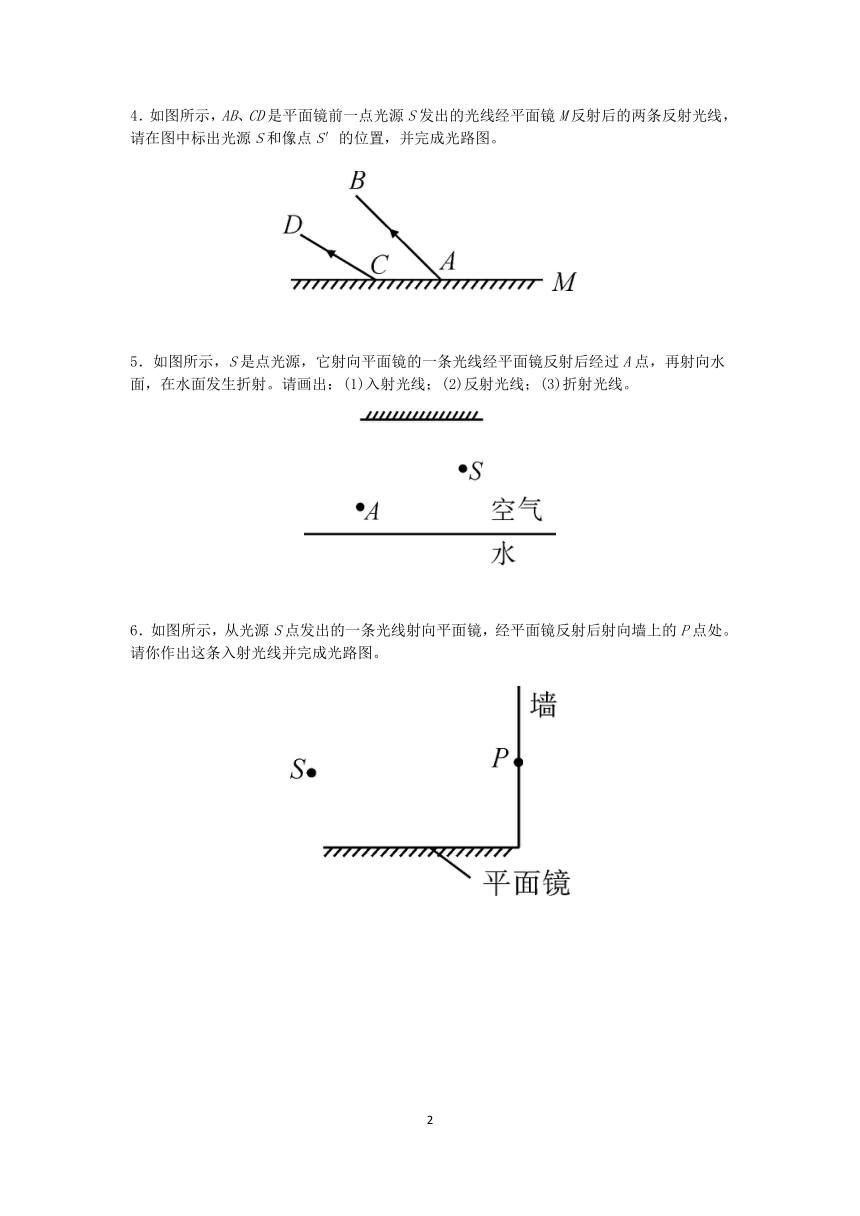

4．如图所示，AB、CD是平面镜前一点光源S发出的光线经平面镜M反射后的两条反射光线，请在图中标出光源S和像点S′的位置，并完成光路图。
5．如图所示，S是点光源，它射向平面镜的一条光线经平面镜反射后经过A点，再射向水面，在水面发生折射。请画出：(1)入射光线；(2)反射光线；(3)折射光线。
6．如图所示，从光源S点发出的一条光线射向平面镜，经平面镜反射后射向墙上的P点处。请你作出这条入射光线并完成光路图。

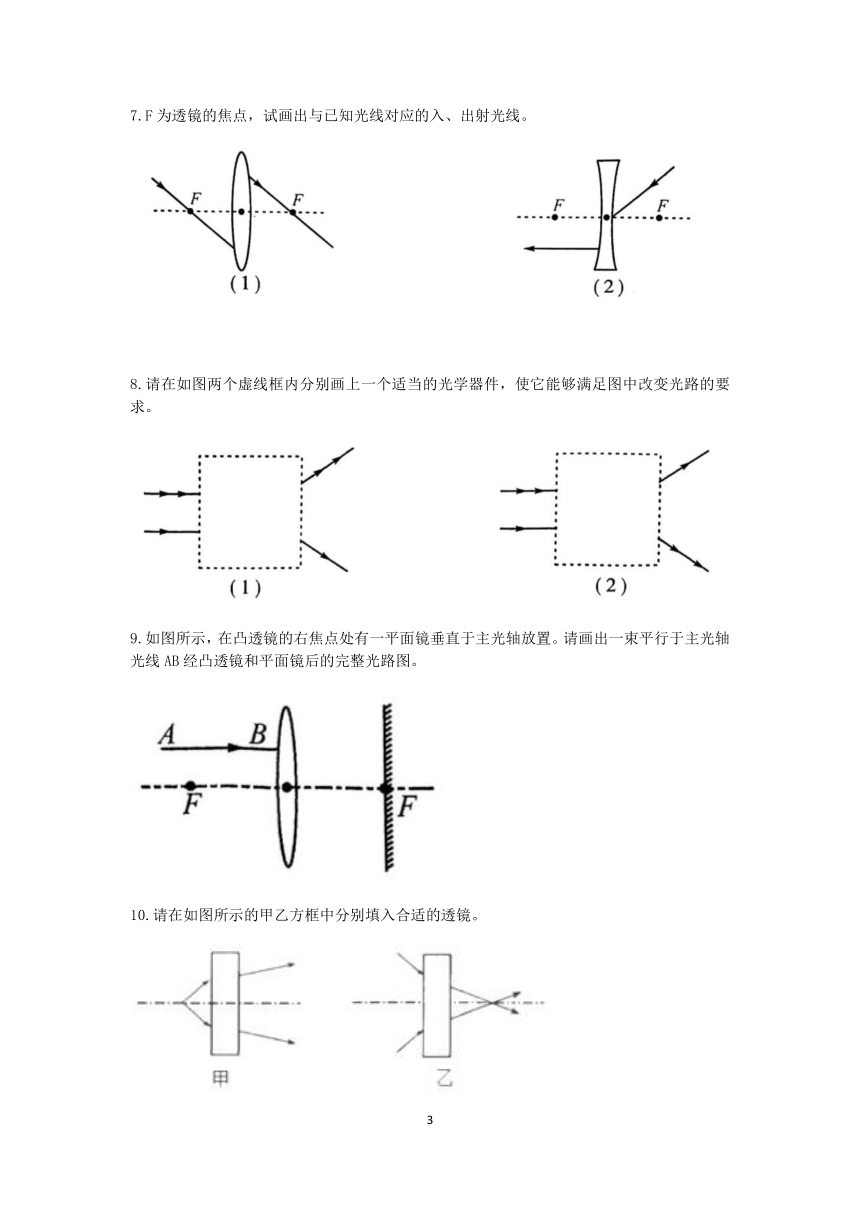

7.F为透镜的焦点，试画出与已知光线对应的入、出射光线。
8.请在如图两个虚线框内分别画上一个适当的光学器件，使它能够满足图中改变光路的要求。
9.如图所示，在凸透镜的右焦点处有一平面镜垂直于主光轴放置。请画出一束平行于主光轴光线AB经凸透镜和平面镜后的完整光路图。
10.请在如图所示的甲乙方框中分别填入合适的透镜。

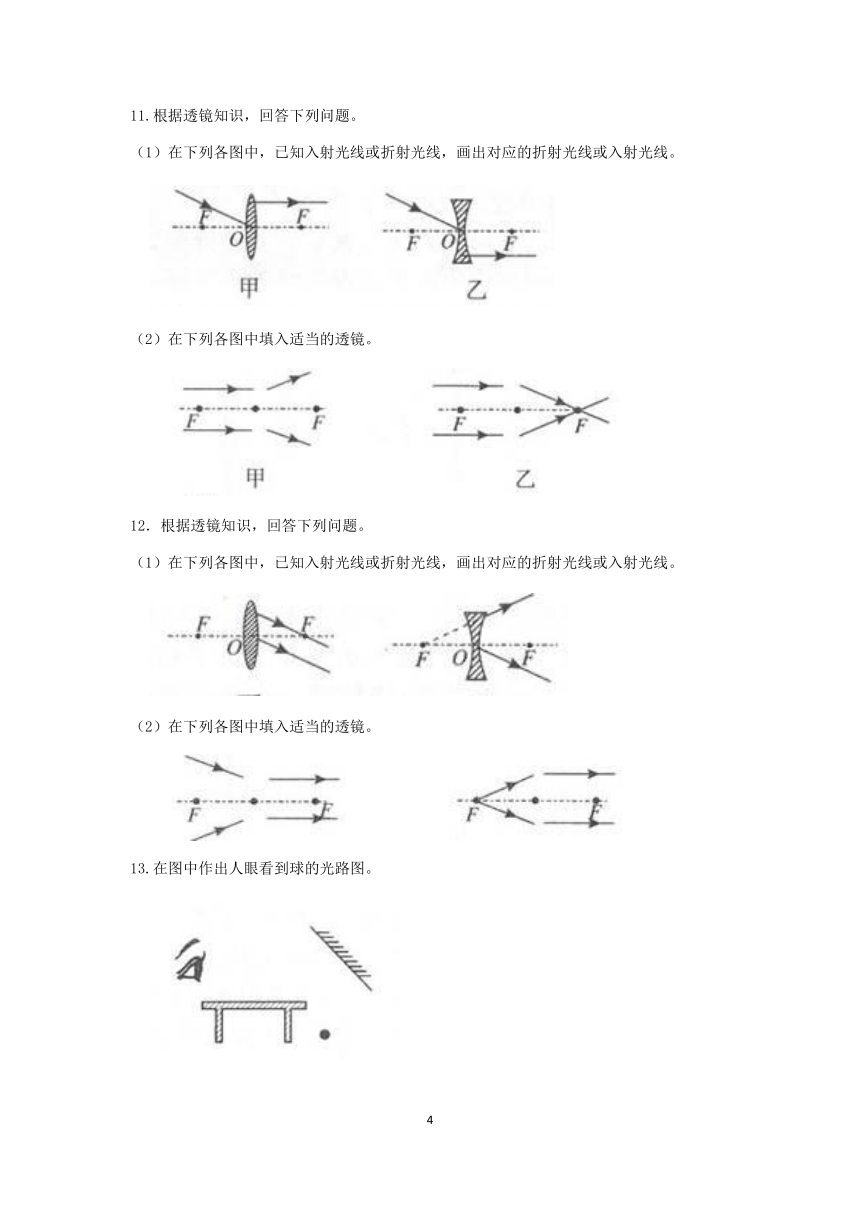

11.根据透镜知识，回答下列问题。
（1）在下列各图中，已知入射光线或折射光线，画出对应的折射光线或入射光线。
（2）在下列各图中填入适当的透镜。
12．根据透镜知识，回答下列问题。
（1）在下列各图中，已知入射光线或折射光线，画出对应的折射光线或入射光线。
（2）在下列各图中填入适当的透镜。
13.在图中作出人眼看到球的光路图。
14．根据透镜知识，回答下列问题。
（1）在下列各图中，已知入射光线或折射光线，画出对应的折射光线或入射光线。
（2）在下列各图中填入适当的透镜。
15.按要求作图：
⑴已知图1中的凹透镜和凸透镜的焦距相同，根据两种透镜对光线的作用，画出已知光线的入射光线和折射光线。
⑵在图2中画出AB物体在MN镜子中的像。
⑶自行车的尾部安装一种塑料制成的反光镜，夜间骑车时，在车灯照射下，能把光线按原来方向返回。反光镜结构如右图3所示，两镜面相互垂直，当一条光线AB人射到其中一平面镜，作出所有反射光线的光路图。
参考答案
2．
4.
5. 6．
7.
8.
9.
10.
11.（1）解：如图所示：
（2）解：如图所示：
12．（1）解：如图所示：
（2）解：如图所示：
13.解：如答图所示：
14．（1）解：如图所示：
（2）解：如图所示：
15.解：如图所示：
【解析】1）①射向凹透镜另一侧虚焦点的光线，经过凹透镜后折射光线与主轴平行；
②与主轴平行的光线，经过凸透镜后折射光线通过焦点，如下图所示：
（2）①通过A点作镜面的垂线，然后在这条直线上镜面另一侧根据“物像等距”找到它的像点A'的位置；
②同理，找到B点的像点B'的位置；
③用虚线连接像点A'B'即可，如下图所示：
（3）①通过竖直的平面镜上的入射点作镜面的法线（垂线），然后根据“反射角等于入射角”在法线下面作出对应的反射光线；
②通过水平的平面镜上的入射点作镜面的法线（垂线），用同样的方法做出对应的反射光线即可，如下图所示：
