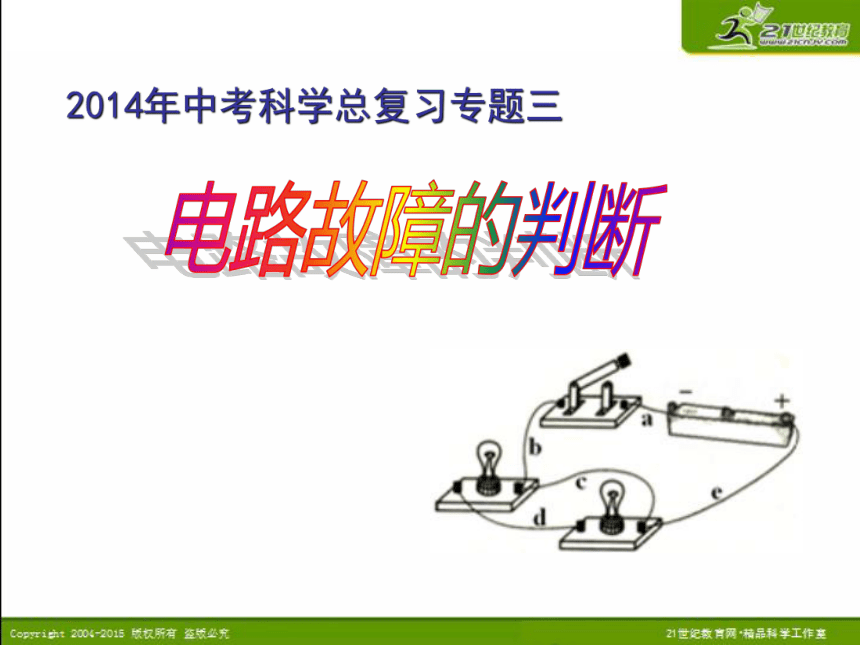

轻松迎考：2014年中考科学总复习专题三：电路故障的判断

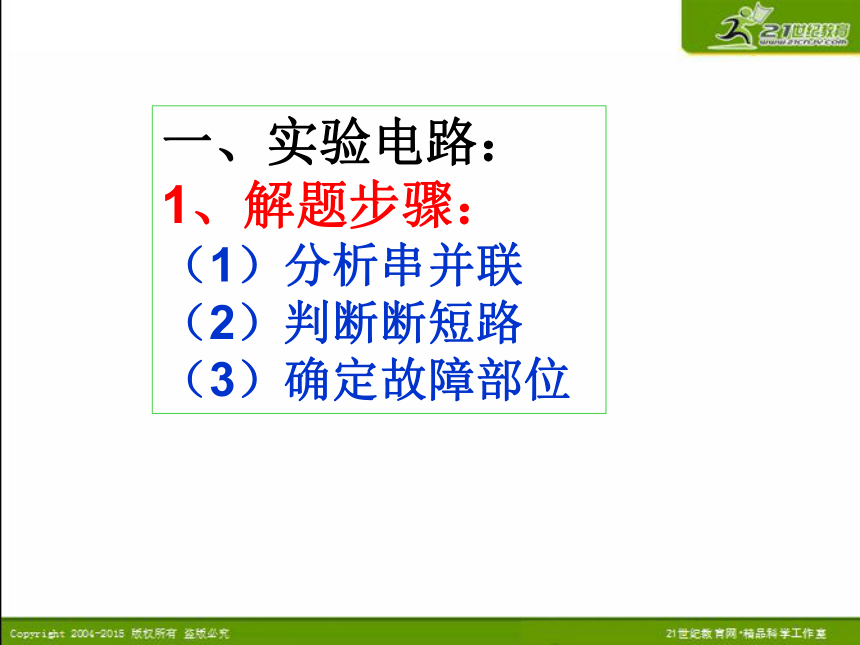

课件26张PPT。2014年中考科学总复习专题三电路故障的判断一、实验电路：
1、解题步骤：
（1）分析串并联
（2）判断断短路

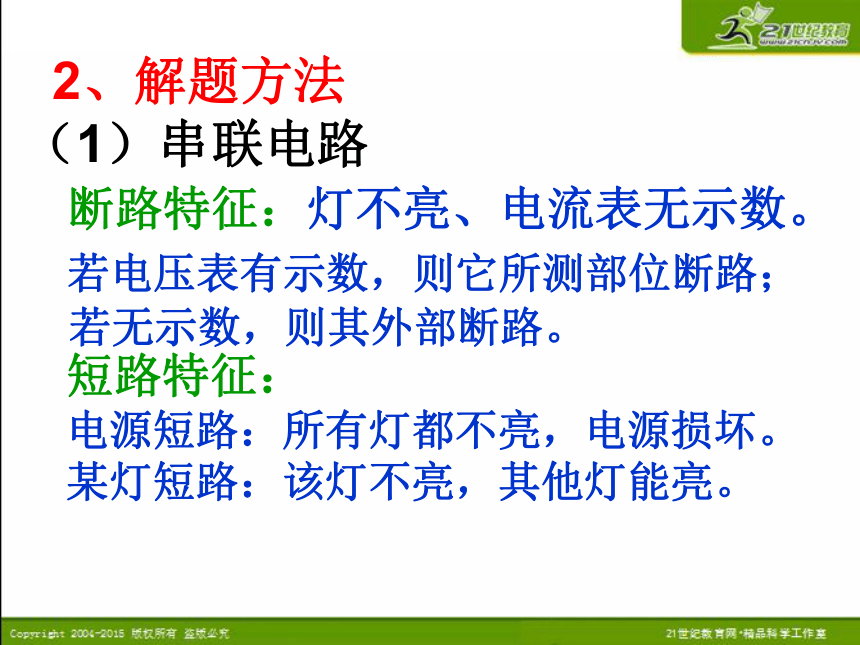

（3）确定故障部位 2、解题方法
（1）串联电路
断路特征：灯不亮、电流表无示数。
若电压表有示数，则它所测部位断路；
若无示数，则其外部断路。短路特征：
电源短路：所有灯都不亮，电源损坏。

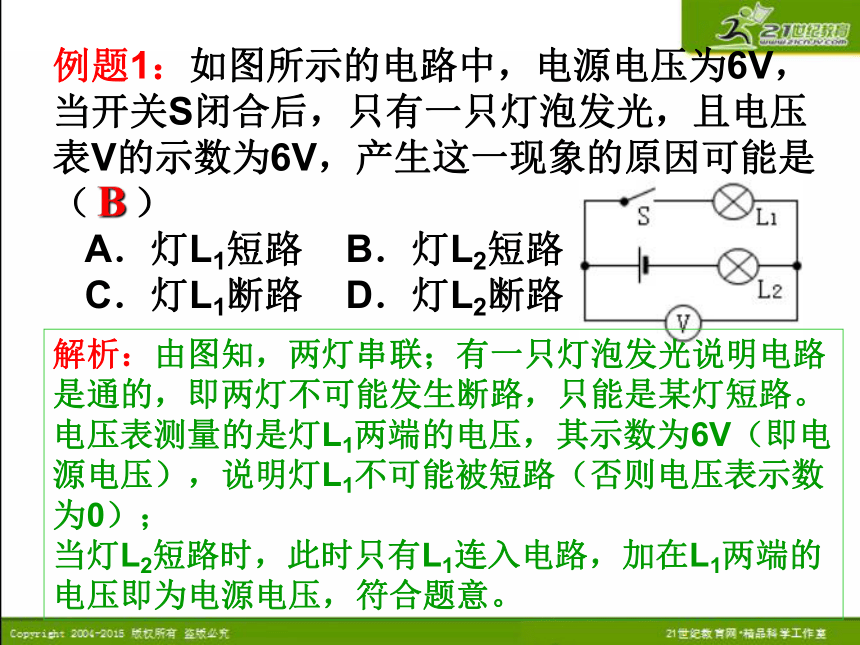

某灯短路：该灯不亮，其他灯能亮。例题1：如图所示的电路中，电源电压为6V，当开关S闭合后，只有一只灯泡发光，且电压表V的示数为6V，产生这一现象的原因可能是（ ）
A．灯L1短路 B．灯L2短路

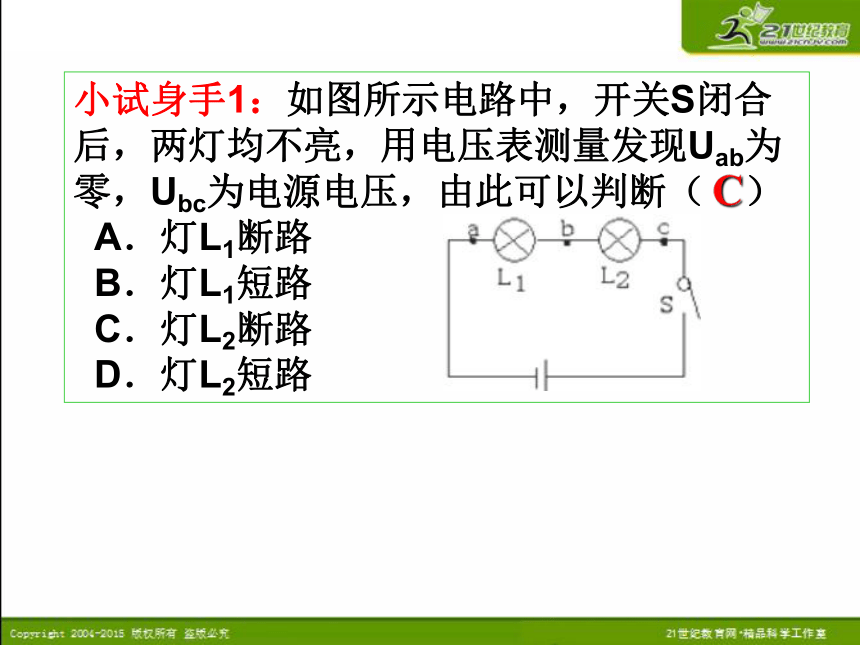

C．灯L1断路 D．灯L2断路B解析：由图知，两灯串联；有一只灯泡发光说明电路是通的，即两灯不可能发生断路，只能是某灯短路。电压表测量的是灯L1两端的电压，其示数为6V（即电源电压），说明灯L1不可能被短路（否则电压表示数为0）；当灯L2短路时，此时只有L1连入电路，加在L1两端的电压即为电源电压，符合题意。小试身手1：如图所示电路中，开关S闭合后，两灯均不亮，用电压表测量发现Uab为零，Ubc为电源电压，由此可以判断（　）
A．灯L1断路
B．灯L1短路
C．灯L2断路

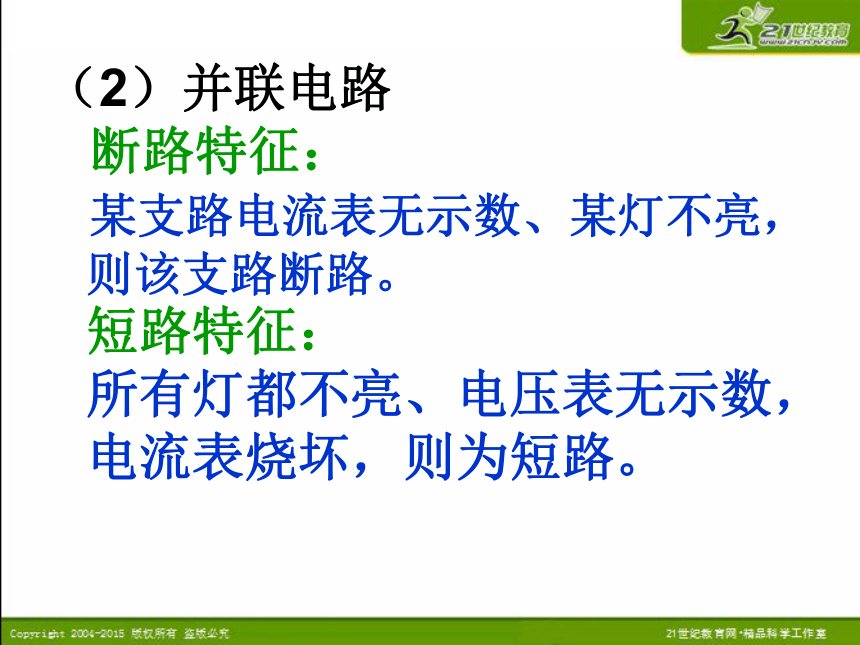

D．灯L2短路C（2）并联电路
断路特征：
某支路电流表无示数、某灯不亮，
则该支路断路。短路特征：

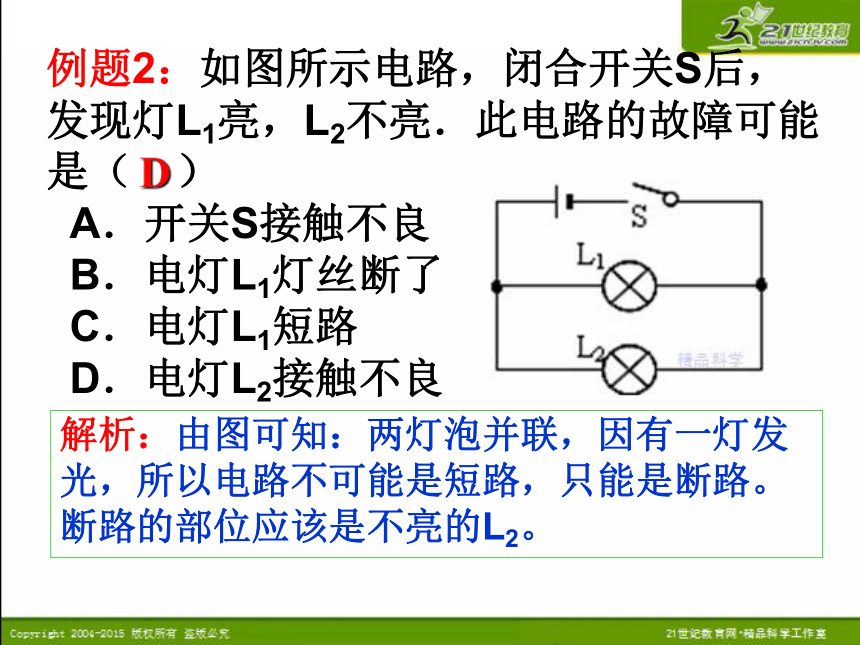

所有灯都不亮、电压表无示数，电流表烧坏，则为短路。例题2：如图所示电路，闭合开关S后，发现灯L1亮，L2不亮．此电路的故障可能是（　）
A．开关S接触不良
B．电灯L1灯丝断了
C．电灯L1短路

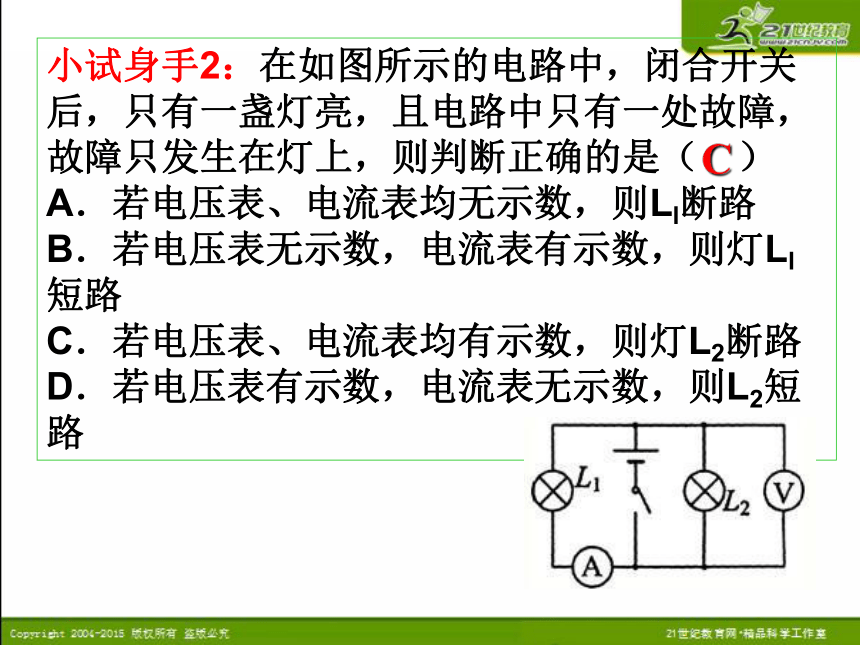

D．电灯L2接触不良D解析：由图可知：两灯泡并联，因有一灯发光，所以电路不可能是短路，只能是断路。断路的部位应该是不亮的L2。小试身手2：在如图所示的电路中，闭合开关后，只有一盏灯亮，且电路中只有一处故障，故障只发生在灯上，则判断正确的是（　）
A．若电压表、电流表均无示数，则Ll断路
B．若电压表无示数，电流表有示数，则灯Ll短路
C．若电压表、电流表均有示数，则灯L2断路

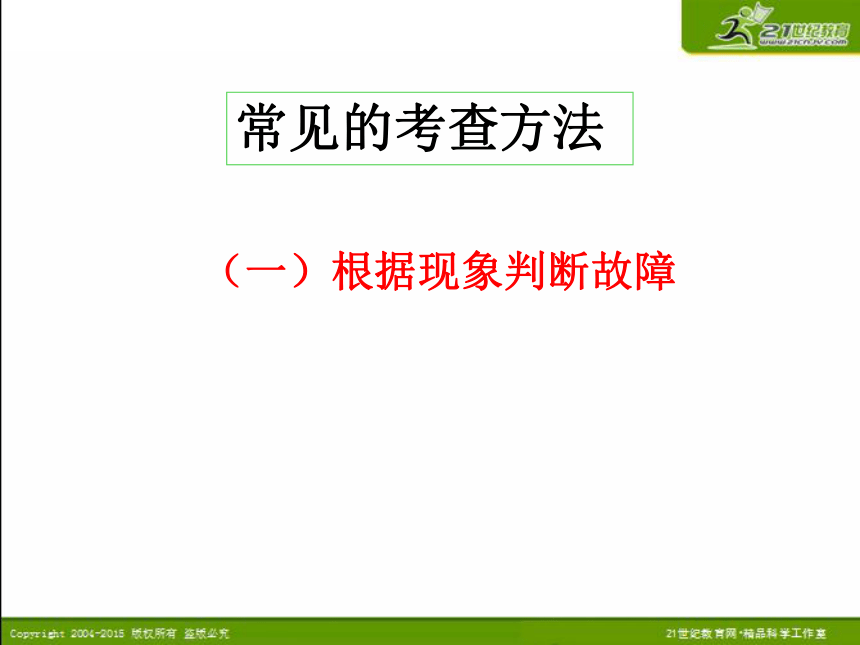

D．若电压表有示数，电流表无示数，则L2短路C常见的考查方法 （一）根据现象判断故障二、短路或断路例题3：如图所示，当开关S闭合时，两灯均发光，电流表A和A1比较， 的示数较大．滑片P向左移动时，电流表A的示数 （填“变大”、“不变”或“变小”）。经过一段时间后有一盏灯熄灭，电流表A的示数变小，且滑片P无论怎样滑动，电流表A的示数都不发生变化，由此判断，电路的故障是 。 ?AL1断路 变大解析：一灯泡不亮，电流表A示数变小，干路电流变小，说明其中一个灯泡断路；移动滑动变阻器滑片，电流表示数不变，应该是滑动变阻器所在支路断路，由题意知，与滑动变阻器串联的灯泡L1断路；小试身手3：如图所示电路，闭合开关，
（1）如果灯泡L2不亮，L1亮,电压表有
示数，则电路故障可能是（ ）
（2）如果灯泡L1、L2都不亮，电压
表有示数，则电路故障可能是（ ）
（3）如果灯泡L1、L2都亮，电压表
无示数，则电路故障可能是（ ）
（4）两只灯泡都不亮，且电流表和电压表的指针都不动。现将两灯泡L1和L2的位置对调，再次闭合开关时，发现两只灯泡仍不亮，电流表指针仍不动，但电压表的指针却有了明显的偏转，则电路的故障可能是（ ）
A、L1短路； B、L1断路； C、L2短路；
D、L2断路。 E、电压表断路BCDE电压表为电源电压1、电压表串联在电路中。2、电压表以外某处一个用电器短路。3、电压表所并的用电器断路。（二）用导线或电表判断故障电压表为零1、电压表以外的电路断路。2、电压表所并联的用电器被短路（电压表短路）。例题4：如图是一个简单的串联电路，闭合开关S后发现两灯均不亮，经查其故障原因是两灯泡中的一只坏了，(但眼睛看不出谁是坏的)，为了找出哪只灯泡是坏的，你可以不用任何辅助器材，也可以从“一根导线，一只电压表，一只电流表”中任选一种作为辅助器材，要求写出两种判断灯泡好坏的方案。 方案一：不选用任何辅助器材，将L1右边接线柱上的导线取下，闭合开关S，用它去试触L2右边的接线柱，若L2不亮，说明L2是坏的，若L2亮，说明L2是好的。同理，将L2左边导线取下，试触L1左边导线也可以判断出来。 方案三：选取一只电流表：将电流表并联接在灯L1的两端后，闭合开关S，若电流表有示数(同时L2亮)，则灯L1是坏的，若电流表没示数，则灯L2断路。同理电流表并联接在灯L2两端也行。方案四：选取一只电压表，将电压表并联接在灯L1的两端，闭合开关后，若电压表没示数，说明灯L2是坏的，若电压表有示数，说明灯L1是坏的。同理，也可将电压表并联在灯L2两端进行判断。 方案二：选取一根导线，闭合开关S，用导线的两端去试触L1的两个接线柱，使L1短路，若L2亮，说明L1是坏的，若L2不亮，说明L2是坏的。同理也可以用导线去试触L2的两个接线柱。小试身手4：如图示、闭合S时，发现电流表的示数为零，电压表测得的是电源电压，下列故障中可能的是（ ）
A、L1的灯丝断了 B、L2的灯丝断了
C、电压表短路了 D、电流表短路了A二、家庭电路：
1、短路
（1）全部没电，保险丝烧断
（2）部位：插头、插座、
灯座；开关不会短路。2、断路
（1）进户火线断路，全部没
电，灯不亮
（2）进户零线断路，氖管会发
光，但灯不亮
（3）某处断路，该处用电器不
工作。例题5：原来室内的电灯都能正常发光。在台灯开关断开的情况下，把台灯插头插入插座中，室内电灯全部熄灭，保险丝熔断。发生这一现象的原因可能是（ ）
A. 台灯功率过大
B. 台灯灯座处有短路
C. 台灯的插头处有短路
D. 插座处有短路解析：保险丝被熔断的原因有两个：一是用电器的总功率过大，另一个是发生短路。由生活常识可知，台灯的功率一般比较小，因此造成保险丝熔断的原因不会是因台灯的功率过大；由台灯插头插入插座，室内电灯全部熄灭可知，是台灯的插头处有短路。C小试身手5：如图所示电路，开关S闭合后灯L不发光，用测电笔测试电灯两接线处和插座两孔均能使测电笔氖管发光，经检查，保险丝未烧断，开关完好，以下四种判断中正确的是：
A. 进户火线断路
B. 进户零线断路
C. 室内发生短路
D. 灯线断开了B考题1：在家庭电路中，安装了两盏白炽灯和两个插座，如图所示，如果将两个插座中均接入用电器，且将电路的开关全闭合，则各用电器工作的情况是（ ）
A. a、b能正常工作
B. b、c能正常工作
C. c、d能正常工作
D. d、a能正常工作C中考演练三、家庭电路故障考题2：在楼房竣工通电前，电工通常要检查家庭电路安装是否存在故障。在如图所示的部分家庭电路中，取下保险丝，在该处安装“220V 100W”的白炽灯Ll，然后将A、B接到220V的电源上，发现灯Ll正常发光。若此时闭合开关S，则灯L2(也是“220V 100W”)（ ） A．正常发光
B．能发光，但较暗
C．不能发光
D．无法判断C
考题3：如图所示的电路中，电源电压恒为24伏特，电阻R1=R2=120欧姆，两只电流表的量程均为0～0.6安培。当闭合开关时，两只电流表的示数均为0.2安培。若故障由这两电阻中的其中一个引起，则出现的故障是（ ）
A、R2短路
B、R2断路
C、R1短路
D、R1断路D考题5：如图是小明同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1不亮，灯L2亮，电流表的指针明显偏转，电压表示数为电源电压，则故障原因可能是（ ）
A、L1灯丝断了
B、L1灯座两接线柱直接接
通了 C、L2灯丝断了
D、L2灯座两接线柱直接接
通了B 考题6： 某同学采用如图所示电路做电学
实验时，出现一处电路故障，以下分析正确的是（ ） A．若电流表无示数，电压表有示数，则
R1短路??
B．若电流表无示数，电压表无示数，则
R2断路 C．若电流表有示数，电压表
有示数，则R1断路???
D．若电流表有示数，电压表
无示数，则R2短路D 更多精品资料，请查看21世纪教育网精品科学工作室。版权所有，谢绝转载
