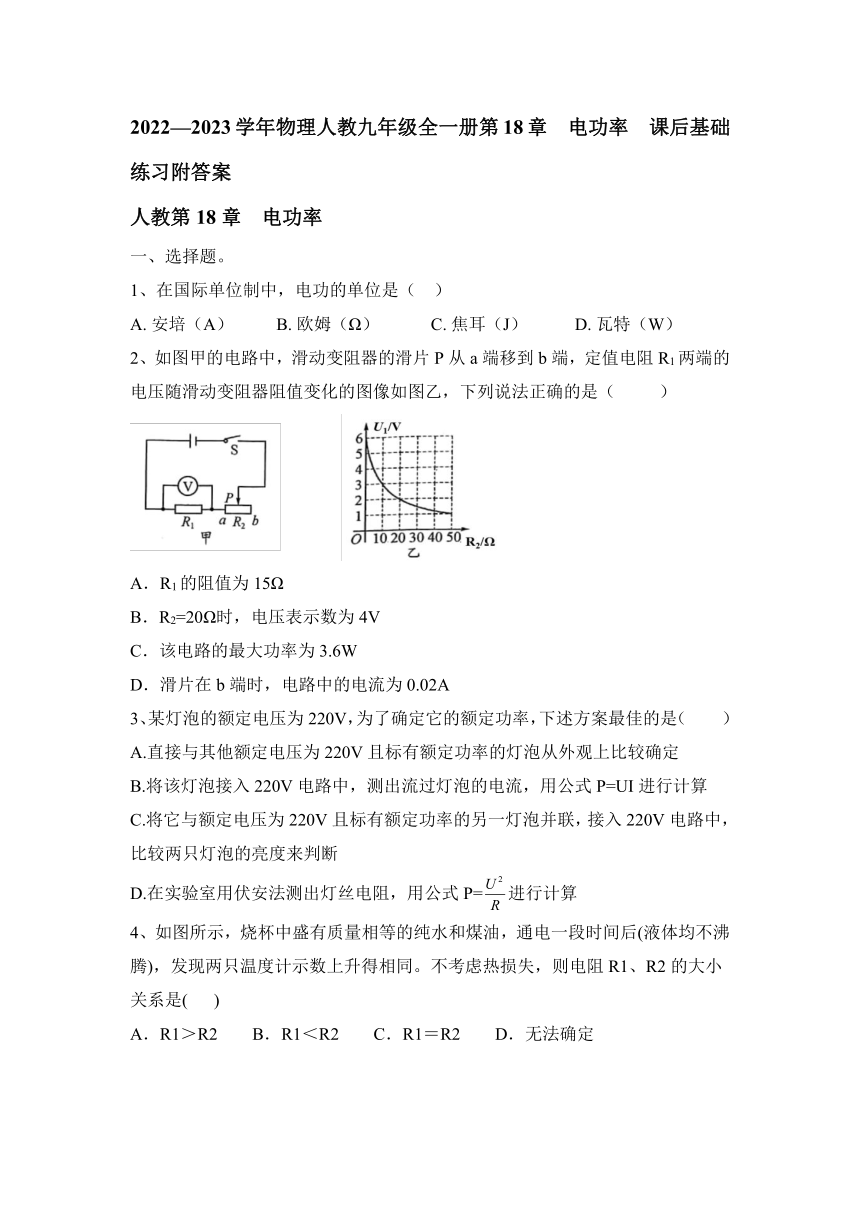

2022—2023学年物理人教九年级全一册第18章 电功率 课后基础练习附答案

2022—2023学年物理人教九年级全一册第18章 电功率 课后基础练习附答案
人教第18章 电功率
一、选择题。
1、在国际单位制中，电功的单位是（ ）
A. 安培（A） B. 欧姆（Ω） C. 焦耳（J） D. 瓦特（W）
2、如图甲的电路中，滑动变阻器的滑片P从a端移到b端，定值电阻R1两端的电压随滑动变阻器阻值变化的图像如图乙，下列说法正确的是（ ）
A．R1的阻值为15Ω
B．R2=20Ω时，电压表示数为4V
C．该电路的最大功率为3.6W
D．滑片在b端时，电路中的电流为0.02A
3、某灯泡的额定电压为220V，为了确定它的额定功率，下述方案最佳的是（　　）
A.直接与其他额定电压为220V且标有额定功率的灯泡从外观上比较确定
B.将该灯泡接入220V电路中，测出流过灯泡的电流，用公式P=UI进行计算
C.将它与额定电压为220V且标有额定功率的另一灯泡并联，接入220V电路中，比较两只灯泡的亮度来判断
D.在实验室用伏安法测出灯丝电阻，用公式P=进行计算
4、如图所示，烧杯中盛有质量相等的纯水和煤油，通电一段时间后(液体均不沸腾)，发现两只温度计示数上升得相同。不考虑热损失，则电阻R1、R2的大小关系是( )
A．R1＞R2 B．R1＜R2 C．R1＝R2 D．无法确定

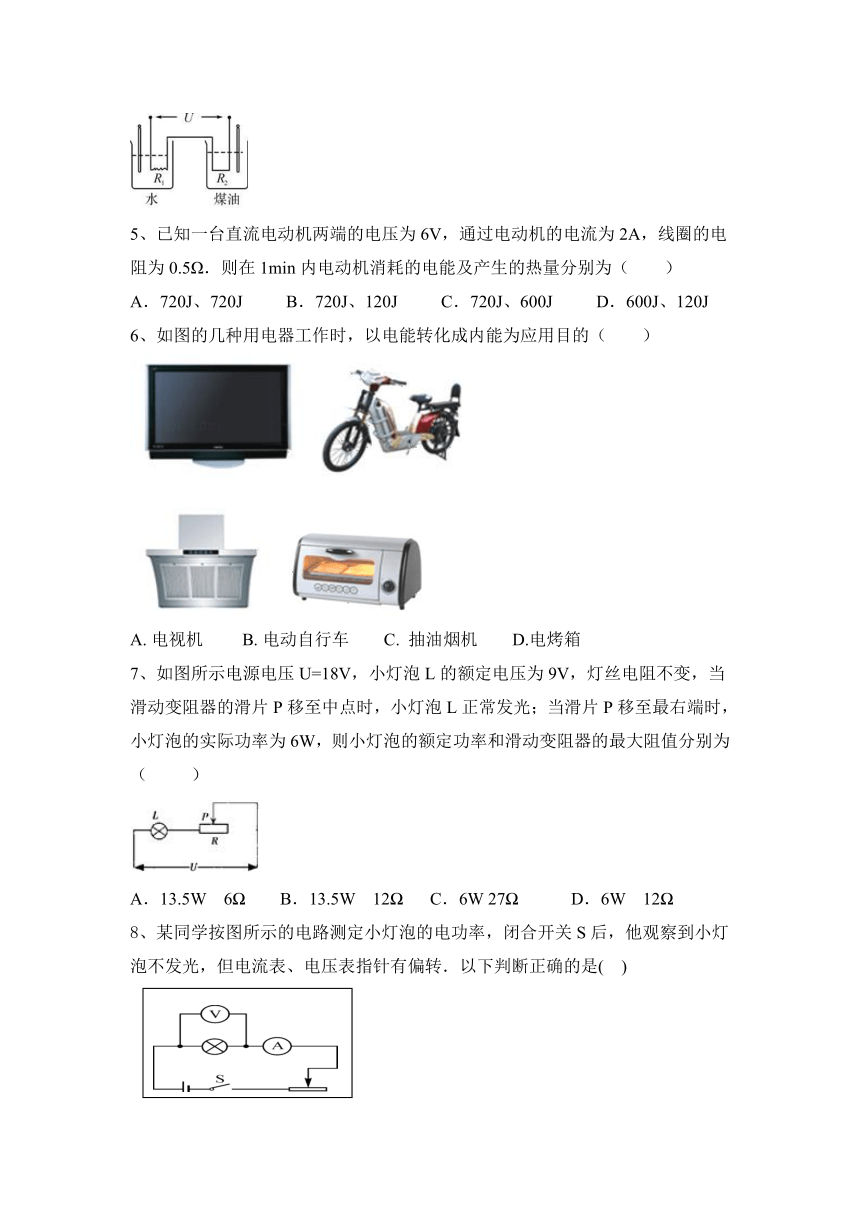

5、已知一台直流电动机两端的电压为6V，通过电动机的电流为2A，线圈的电阻为0.5Ω．则在1min内电动机消耗的电能及产生的热量分别为（ ）
A．720J、720J B．720J、120J C．720J、600J D．600J、120J
6、如图的几种用电器工作时，以电能转化成内能为应用目的（　　）
A. 电视机 B. 电动自行车 C. 抽油烟机 D.电烤箱
7、如图所示电源电压U=18V，小灯泡L的额定电压为9V，灯丝电阻不变，当滑动变阻器的滑片P移至中点时，小灯泡L正常发光；当滑片P移至最右端时，小灯泡的实际功率为6W，则小灯泡的额定功率和滑动变阻器的最大阻值分别为（ ）
A．13.5W 6 B．13.5W 12 C．6W 27 D．6W 12
8、某同学按图所示的电路测定小灯泡的电功率，闭合开关S后，他观察到小灯泡不发光，但电流表、电压表指针有偏转．以下判断正确的是( )

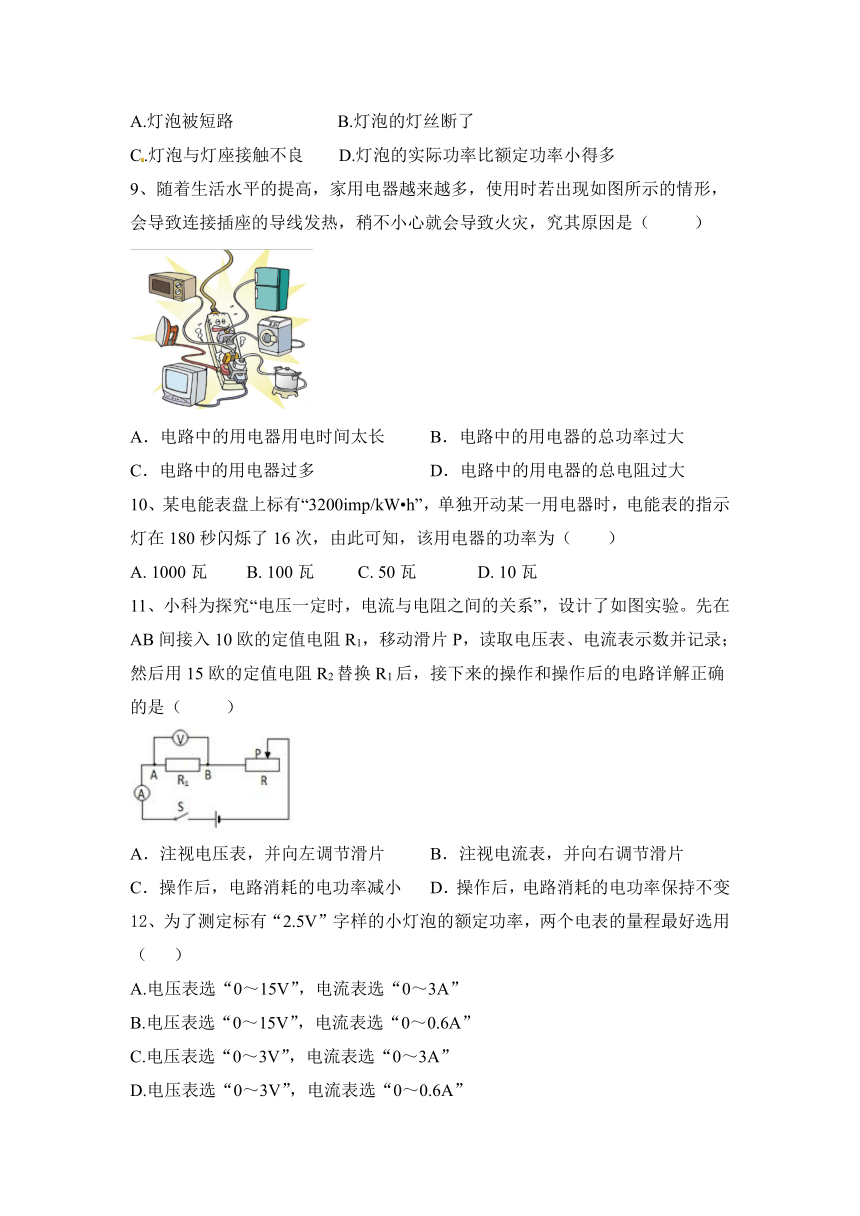

A.灯泡被短路 B.灯泡的灯丝断了
C.灯泡与灯座接触不良 D.灯泡的实际功率比额定功率小得多
9、随着生活水平的提高，家用电器越来越多，使用时若出现如图所示的情形，会导致连接插座的导线发热，稍不小心就会导致火灾，究其原因是（ ）
A．电路中的用电器用电时间太长 B．电路中的用电器的总功率过大
C．电路中的用电器过多 D．电路中的用电器的总电阻过大
10、某电能表盘上标有“3200imp/kW h”，单独开动某一用电器时，电能表的指示灯在180秒闪烁了16次，由此可知，该用电器的功率为（　　）
A. 1000瓦 B. 100瓦 C. 50瓦 D. 10瓦
11、小科为探究“电压一定时，电流与电阻之间的关系”，设计了如图实验。先在AB间接入10欧的定值电阻R1，移动滑片P，读取电压表、电流表示数并记录；然后用15欧的定值电阻R2替换R1后，接下来的操作和操作后的电路详解正确的是（ ）
A．注视电压表，并向左调节滑片 B．注视电流表，并向右调节滑片
C．操作后，电路消耗的电功率减小 D．操作后，电路消耗的电功率保持不变
12、为了测定标有“2.5V”字样的小灯泡的额定功率，两个电表的量程最好选用（ ）
A.电压表选“0～15V”，电流表选“0～3A”
B.电压表选“0～15V”，电流表选“0～0.6A”
C.电压表选“0～3V”，电流表选“0～3A”
D.电压表选“0～3V”，电流表选“0～0.6A”

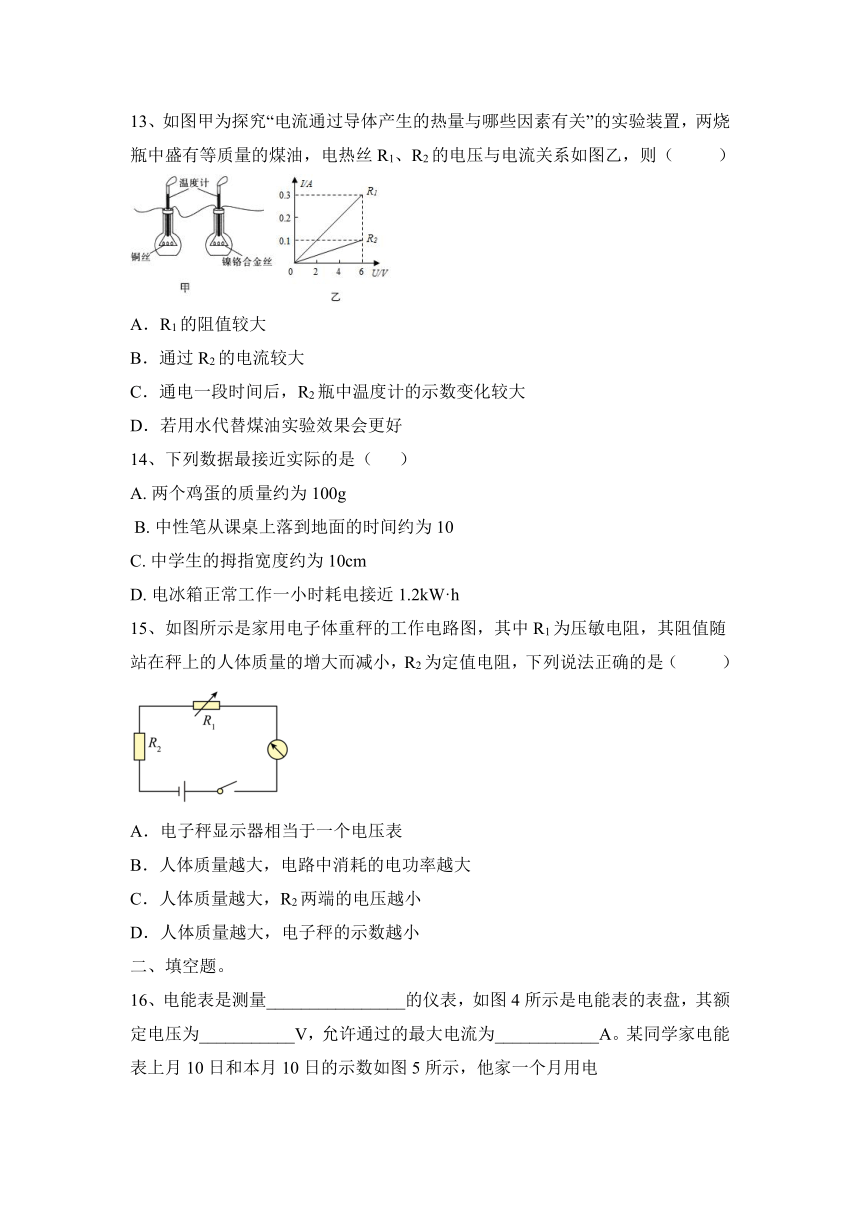

13、如图甲为探究“电流通过导体产生的热量与哪些因素有关”的实验装置，两烧瓶中盛有等质量的煤油，电热丝R1、R2的电压与电流关系如图乙，则（ ）
A．R1的阻值较大
B．通过R2的电流较大
C．通电一段时间后，R2瓶中温度计的示数变化较大
D．若用水代替煤油实验效果会更好
14、下列数据最接近实际的是（ ）
A. 两个鸡蛋的质量约为100g
B. 中性笔从课桌上落到地面的时间约为10
C. 中学生的拇指宽度约为10cm
D. 电冰箱正常工作一小时耗电接近1.2kW·h
15、如图所示是家用电子体重秤的工作电路图，其中R1为压敏电阻，其阻值随站在秤上的人体质量的增大而减小，R2为定值电阻，下列说法正确的是（ ）
A．电子秤显示器相当于一个电压表
B．人体质量越大，电路中消耗的电功率越大
C．人体质量越大，R2两端的电压越小
D．人体质量越大，电子秤的示数越小
二、填空题。

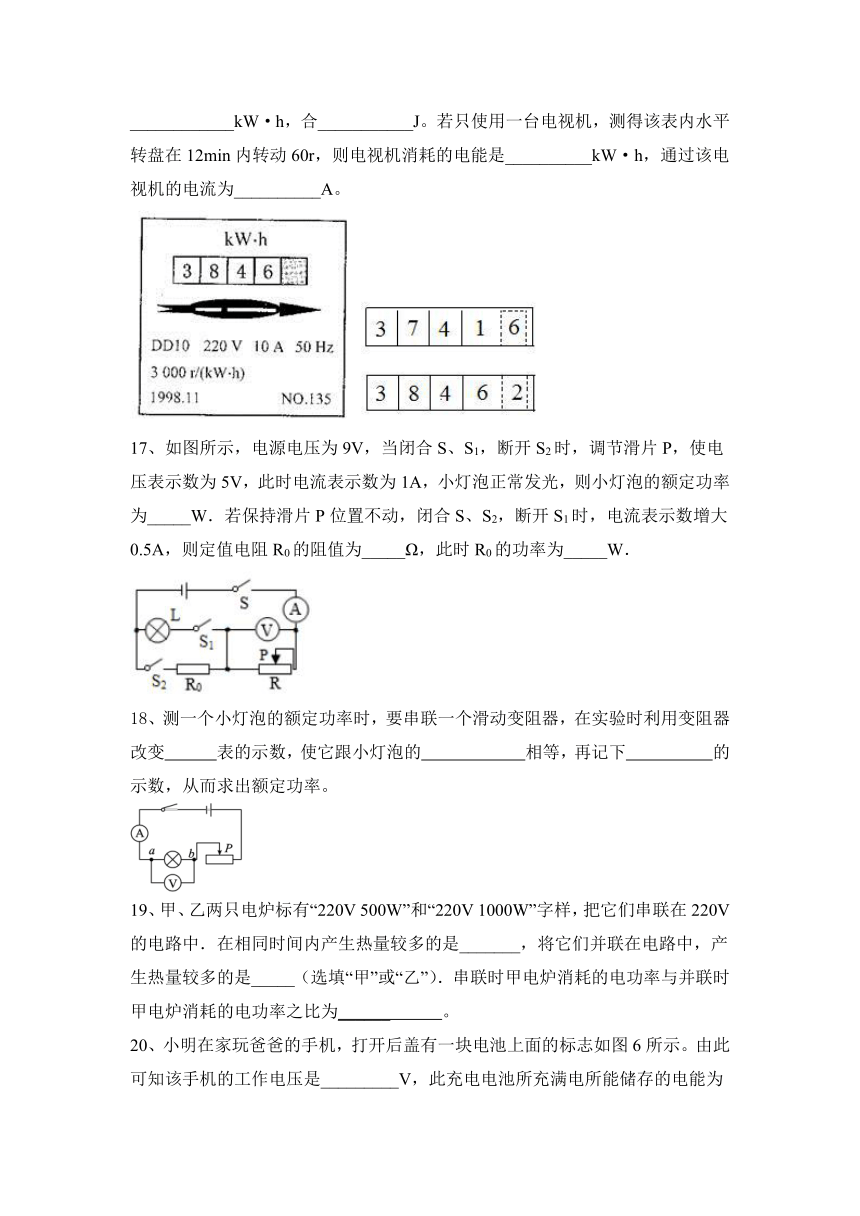

16、电能表是测量________________的仪表，如图4所示是电能表的表盘，其额定电压为___________V，允许通过的最大电流为____________A。某同学家电能表上月10日和本月10日的示数如图5所示，他家一个月用电____________kW·h，合___________J。若只使用一台电视机，测得该表内水平转盘在12min内转动60r，则电视机消耗的电能是__________kW·h，通过该电视机的电流为__________A。
17、如图所示，电源电压为9V，当闭合S、S1，断开S2时，调节滑片P，使电压表示数为5V，此时电流表示数为1A，小灯泡正常发光，则小灯泡的额定功率为_____W．若保持滑片P位置不动，闭合S、S2，断开S1时，电流表示数增大0.5A，则定值电阻R0的阻值为_____Ω，此时R0的功率为_____W．
18、测一个小灯泡的额定功率时，要串联一个滑动变阻器，在实验时利用变阻器改变　　　表的示数，使它跟小灯泡的　　　　　　相等，再记下　　　　　的示数，从而求出额定功率。
19、甲、乙两只电炉标有“220V 500W”和“220V 1000W”字样，把它们串联在220V的电路中．在相同时间内产生热量较多的是_______，将它们并联在电路中，产生热量较多的是_____（选填“甲”或“乙”）．串联时甲电炉消耗的电功率与并联时甲电炉消耗的电功率之比为______ 。
20、小明在家玩爸爸的手机，打开后盖有一块电池上面的标志如图6所示。由此可知该手机的工作电压是_________V，此充电电池所充满电所能储存的电能为__________J。
21、甲、乙两用电器消耗的电能比为3：8，通电时间比为3：4，则电功率之比为 。
22、甲、乙两灯的额定电压均为6V，测得两灯的电流与电压关系图像如图所示。甲灯正常工作时的电阻是_____Ω；若把两灯串联接在电源电压为7V的电路中，其电路的总功率为P1，将两灯并联在电源电压为6V的电路中，其电路的总功率为P2，则P1_____（选填“＞”“＜”或“＝”）P2。
23、岁的中国青年科学家曹原证实了石墨烯在特定条件下的超导性能，这是一百多年来对物质超导零电阻特性的又一重大发现。若未来实现石墨烯超导输电，根据________定律推断输电线路可实现电能零耗损。
三、实验探究题。
24、在“探究电流做功多少与电压、电流的关系”的活动中，同学们设计了如图8甲、乙、丙三个电路。
（1）实验中我们通过比较_____________________灯泡的亮度来比较相同时间内电流做功的多少。
（2）利用图甲可以研究电流做功多少与_______________的关系。经过讨论，同学们认为图乙电路存在一个缺陷，其缺陷在于：_______________________________________________________。
（3）在乙图的实验中，当灯L1的电阻大于灯L2的电阻时，实验中发现电压表V1的示数始终大于V2的示数，根据此现象可以得出的初步结论是：_________________________ 。
（4）某同学想利用丙图来研究电流做功与电压的关系，通过调节滑动变阻器的滑片P的位置来改变灯两端电压，他设计的实验方案中存在什么问题？________________ 。
25、在测量小灯泡电功率的实验中，电源电压为4.5 V，小灯泡的额定电压为2.5 V，小灯泡正常发光时的电阻约为10 Ω。
（1）请你用笔画线代替导线，将图甲中的实物电路连接完整。要求：当滑动变阻器的滑片P向A端移动时，连入电路的电阻变大，连线不得交叉。
（2）小刚同学闭合开关，移动滑片P到某一位置时，电压表示数（如图乙所示）为　　　　V，若他想测量小灯泡的额定功率，应将图甲中滑动变阻器的滑片P向　　　　（选填“A”或“B”）端移动，图丙所示的I—U图像是小刚根据多组实验数据绘制的，根据图像可得小灯泡的额定功率为　　　　W。
（3）从图丙可以发现小灯泡电阻是变化的，影响其变化的主要因素是　　　　。
（4）若把小灯泡换成一个定值电阻，还可探究　　　　的关系。
A.电流与电阻 B.电流与电压
四、计算题。
26、如图所示是某家用电热水器的简化电路图，开关S可根据水温自动切换加热和保温两种状态，R1、R2是发热电阻，其主要参数见下表。[水的比热容为4.2×103 J/（kg ℃） ]
额定电压 加热功率 容量 保温功率
220V 2000W 50kg 500W
(1)求R2的阻值是多少？
(2)若把热水器中的水从20℃加热到50℃，水吸收热量是多少？
(3)如果实际电压是198V，则热水器的实际功率是多少？
27、某电水壶有加热档和保温档，现盛有2kg温度为20℃的水，接在220V家庭电路给水加热，通电10min水到达100℃，电水壶自动进入保温状态，它正常工作时的功率和时间的关系图象如图所示．（C水=4.2×103J/（kg ℃），试求：
（1）加热过程中水吸收的热量是多少？
（2）加热时电水壶的热效率是多少？
（3）保温状态下，电水壶消耗的电能是多少焦？
2022—2023学年物理人教九年级全一册第18章 电功率 课后基础练习附答案
人教第18章 电功率
一、选择题。
1、在国际单位制中，电功的单位是（ ）
A. 安培（A） B. 欧姆（Ω） C. 焦耳（J） D. 瓦特（W）
【答案】C
2、如图甲的电路中，滑动变阻器的滑片P从a端移到b端，定值电阻R1两端的电压随滑动变阻器阻值变化的图像如图乙，下列说法正确的是（ ）
A．R1的阻值为15Ω
B．R2=20Ω时，电压表示数为4V
C．该电路的最大功率为3.6W
D．滑片在b端时，电路中的电流为0.02A
【答案】C
3、某灯泡的额定电压为220V，为了确定它的额定功率，下述方案最佳的是（　　）
A.直接与其他额定电压为220V且标有额定功率的灯泡从外观上比较确定
B.将该灯泡接入220V电路中，测出流过灯泡的电流，用公式P=UI进行计算
C.将它与额定电压为220V且标有额定功率的另一灯泡并联，接入220V电路中，比较两只灯泡的亮度来判断
D.在实验室用伏安法测出灯丝电阻，用公式P=进行计算
【答案】B
4、如图所示，烧杯中盛有质量相等的纯水和煤油，通电一段时间后(液体均不沸腾)，发现两只温度计示数上升得相同。不考虑热损失，则电阻R1、R2的大小关系是( )
A．R1＞R2 B．R1＜R2 C．R1＝R2 D．无法确定
【答案】A
5、已知一台直流电动机两端的电压为6V，通过电动机的电流为2A，线圈的电阻为0.5Ω．则在1min内电动机消耗的电能及产生的热量分别为（ ）
A．720J、720J B．720J、120J C．720J、600J D．600J、120J
【答案】B
6、如图的几种用电器工作时，以电能转化成内能为应用目的（　　）
A. 电视机 B. 电动自行车 C. 抽油烟机 D.电烤箱
【答案】D
7、如图所示电源电压U=18V，小灯泡L的额定电压为9V，灯丝电阻不变，当滑动变阻器的滑片P移至中点时，小灯泡L正常发光；当滑片P移至最右端时，小灯泡的实际功率为6W，则小灯泡的额定功率和滑动变阻器的最大阻值分别为（ ）
A．13.5W 6 B．13.5W 12 C．6W 27 D．6W 12
【答案】B
8、某同学按图所示的电路测定小灯泡的电功率，闭合开关S后，他观察到小灯泡不发光，但电流表、电压表指针有偏转．以下判断正确的是( )
A.灯泡被短路 B.灯泡的灯丝断了
C.灯泡与灯座接触不良 D.灯泡的实际功率比额定功率小得多
【答案】D
9、随着生活水平的提高，家用电器越来越多，使用时若出现如图所示的情形，会导致连接插座的导线发热，稍不小心就会导致火灾，究其原因是（ ）
A．电路中的用电器用电时间太长 B．电路中的用电器的总功率过大
C．电路中的用电器过多 D．电路中的用电器的总电阻过大
【答案】B
10、某电能表盘上标有“3200imp/kW h”，单独开动某一用电器时，电能表的指示灯在180秒闪烁了16次，由此可知，该用电器的功率为（　　）
A. 1000瓦 B. 100瓦 C. 50瓦 D. 10瓦
【答案】B
11、小科为探究“电压一定时，电流与电阻之间的关系”，设计了如图实验。先在AB间接入10欧的定值电阻R1，移动滑片P，读取电压表、电流表示数并记录；然后用15欧的定值电阻R2替换R1后，接下来的操作和操作后的电路详解正确的是（ ）
A．注视电压表，并向左调节滑片 B．注视电流表，并向右调节滑片
C．操作后，电路消耗的电功率减小 D．操作后，电路消耗的电功率保持不变
【答案】C
12、为了测定标有“2.5V”字样的小灯泡的额定功率，两个电表的量程最好选用（ ）
A.电压表选“0～15V”，电流表选“0～3A”
B.电压表选“0～15V”，电流表选“0～0.6A”
C.电压表选“0～3V”，电流表选“0～3A”
D.电压表选“0～3V”，电流表选“0～0.6A”
【答案】D
13、如图甲为探究“电流通过导体产生的热量与哪些因素有关”的实验装置，两烧瓶中盛有等质量的煤油，电热丝R1、R2的电压与电流关系如图乙，则（ ）
A．R1的阻值较大
B．通过R2的电流较大
C．通电一段时间后，R2瓶中温度计的示数变化较大
D．若用水代替煤油实验效果会更好
【答案】C
14、下列数据最接近实际的是（ ）
A. 两个鸡蛋的质量约为100g
B. 中性笔从课桌上落到地面的时间约为10
C. 中学生的拇指宽度约为10cm
D. 电冰箱正常工作一小时耗电接近1.2kW·h
【答案】A
15、如图所示是家用电子体重秤的工作电路图，其中R1为压敏电阻，其阻值随站在秤上的人体质量的增大而减小，R2为定值电阻，下列说法正确的是（ ）
A．电子秤显示器相当于一个电压表
B．人体质量越大，电路中消耗的电功率越大
C．人体质量越大，R2两端的电压越小
D．人体质量越大，电子秤的示数越小
【答案】B
二、填空题。
16、电能表是测量________________的仪表，如图4所示是电能表的表盘，其额定电压为___________V，允许通过的最大电流为____________A。某同学家电能表上月10日和本月10日的示数如图5所示，他家一个月用电____________kW·h，合___________J。若只使用一台电视机，测得该表内水平转盘在12min内转动60r，则电视机消耗的电能是__________kW·h，通过该电视机的电流为__________A。
【答案】电能（电功） 220V 10A 104．6 kW·h 3．8×108J
0．02 kW·h 0．45A
17、如图所示，电源电压为9V，当闭合S、S1，断开S2时，调节滑片P，使电压表示数为5V，此时电流表示数为1A，小灯泡正常发光，则小灯泡的额定功率为_____W．若保持滑片P位置不动，闭合S、S2，断开S1时，电流表示数增大0.5A，则定值电阻R0的阻值为_____Ω，此时R0的功率为_____W．
【答案】4 1 2.25
18、测一个小灯泡的额定功率时，要串联一个滑动变阻器，在实验时利用变阻器改变　　　表的示数，使它跟小灯泡的　　　　　　相等，再记下　　　　　的示数，从而求出额定功率。
【答案】电压　额定电压　电流表
19、甲、乙两只电炉标有“220V 500W”和“220V 1000W”字样，把它们串联在220V的电路中．在相同时间内产生热量较多的是_______，将它们并联在电路中，产生热量较多的是_____（选填“甲”或“乙”）．串联时甲电炉消耗的电功率与并联时甲电炉消耗的电功率之比为______ 。
【答案】甲 乙 111：250
20、小明在家玩爸爸的手机，打开后盖有一块电池上面的标志如图6所示。由此可知该手机的工作电压是_________V，此充电电池所充满电所能储存的电能为__________J。
【答案】3．6 9331．2
21、甲、乙两用电器消耗的电能比为3：8，通电时间比为3：4，则电功率之比为 。
【答案】1:2
22、甲、乙两灯的额定电压均为6V，测得两灯的电流与电压关系图像如图所示。甲灯正常工作时的电阻是_____Ω；若把两灯串联接在电源电压为7V的电路中，其电路的总功率为P1，将两灯并联在电源电压为6V的电路中，其电路的总功率为P2，则P1_____（选填“＞”“＜”或“＝”）P2。
【答案】20 <
23、岁的中国青年科学家曹原证实了石墨烯在特定条件下的超导性能，这是一百多年来对物质超导零电阻特性的又一重大发现。若未来实现石墨烯超导输电，根据________定律推断输电线路可实现电能零耗损。
【答案】焦耳
三、实验探究题。
24、在“探究电流做功多少与电压、电流的关系”的活动中，同学们设计了如图8甲、乙、丙三个电路。
（1）实验中我们通过比较_____________________灯泡的亮度来比较相同时间内电流做功的多少。
（2）利用图甲可以研究电流做功多少与_______________的关系。经过讨论，同学们认为图乙电路存在一个缺陷，其缺陷在于：_______________________________________________________。
（3）在乙图的实验中，当灯L1的电阻大于灯L2的电阻时，实验中发现电压表V1的示数始终大于V2的示数，根据此现象可以得出的初步结论是：_________________________ 。
（4）某同学想利用丙图来研究电流做功与电压的关系，通过调节滑动变阻器的滑片P的位置来改变灯两端电压，他设计的实验方案中存在什么问题？________________ 。
【答案】（1）灯泡的亮度
（2）电流大小 无法控制灯两端的电压，利用利用滑动变阻器保护电路
（3）在电流和通电时间相同时，导体两端电压越高，电流做功越多
（4）灯泡两端电压改变时，通过灯泡的电流也发生了变化，没有利用控制变量的物理方法
25、在测量小灯泡电功率的实验中，电源电压为4.5 V，小灯泡的额定电压为2.5 V，小灯泡正常发光时的电阻约为10 Ω。
（1）请你用笔画线代替导线，将图甲中的实物电路连接完整。要求：当滑动变阻器的滑片P向A端移动时，连入电路的电阻变大，连线不得交叉。
（2）小刚同学闭合开关，移动滑片P到某一位置时，电压表示数（如图乙所示）为　　　　V，若他想测量小灯泡的额定功率，应将图甲中滑动变阻器的滑片P向　　　　（选填“A”或“B”）端移动，图丙所示的I—U图像是小刚根据多组实验数据绘制的，根据图像可得小灯泡的额定功率为　　　　W。
（3）从图丙可以发现小灯泡电阻是变化的，影响其变化的主要因素是　　　　。
（4）若把小灯泡换成一个定值电阻，还可探究　　　　的关系。
A.电流与电阻 B.电流与电压
【答案】(1)如图所示：
(2)2.2　B　0.5　 (3)温度 　(4)B
四、计算题。
26、如图所示是某家用电热水器的简化电路图，开关S可根据水温自动切换加热和保温两种状态，R1、R2是发热电阻，其主要参数见下表。[水的比热容为4.2×103 J/（kg ℃） ]
额定电压 加热功率 容量 保温功率
220V 2000W 50kg 500W
(1)求R2的阻值是多少？
(2)若把热水器中的水从20℃加热到50℃，水吸收热量是多少？
(3)如果实际电压是198V，则热水器的实际功率是多少？
【答案】(1)72.6Ω； (2) 6.3×106 J； (3) 1620W
27、某电水壶有加热档和保温档，现盛有2kg温度为20℃的水，接在220V家庭电路给水加热，通电10min水到达100℃，电水壶自动进入保温状态，它正常工作时的功率和时间的关系图象如图所示．（C水=4.2×103J/（kg ℃），试求：
（1）加热过程中水吸收的热量是多少？
（2）加热时电水壶的热效率是多少？
（3）保温状态下，电水壶消耗的电能是多少焦？
【答案】（1）6.72×105J； （2）93.3%； （3）24000焦
