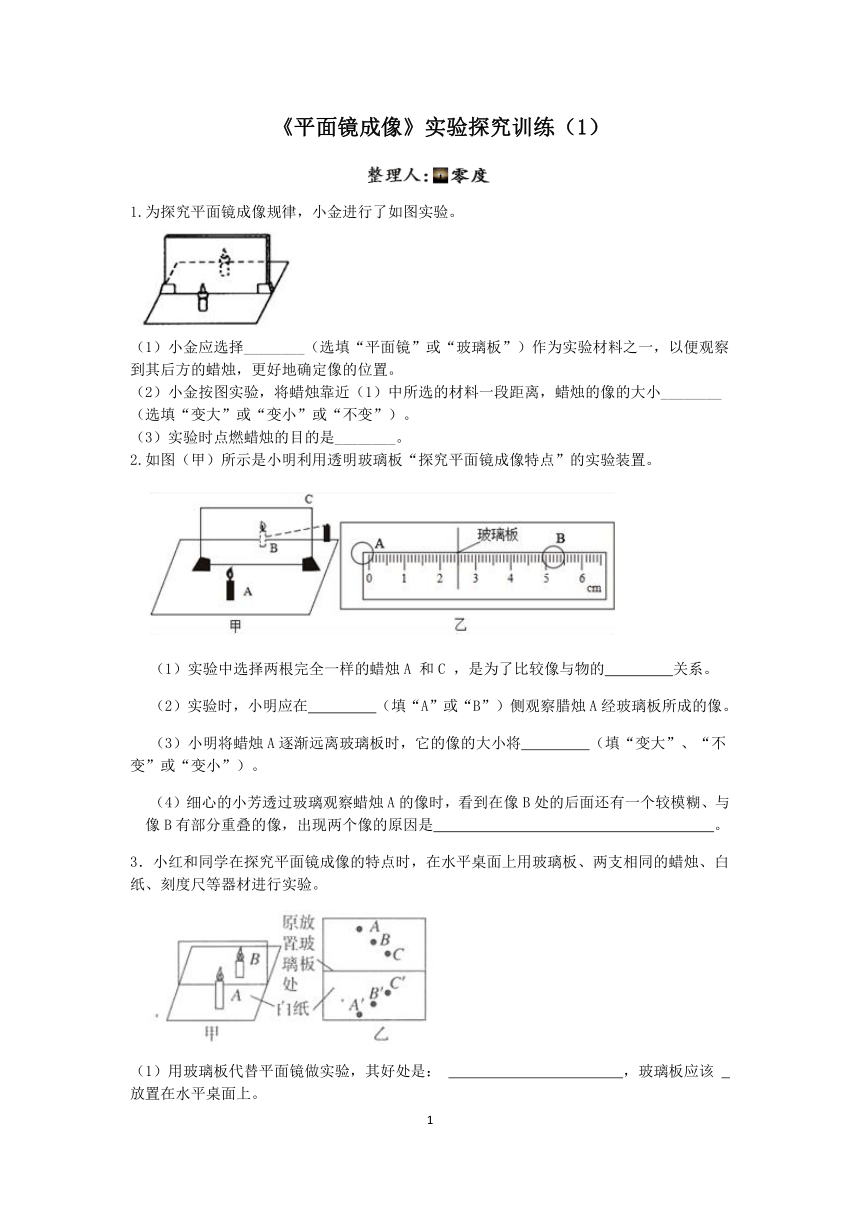

《平面镜成像》实验探究训练（1）
1.为探究平面镜成像规律，小金进行了如图实验。
（1）小金应选择________（选填“平面镜”或“玻璃板”）作为实验材料之一，以便观察到其后方的蜡烛，更好地确定像的位置。
（2）小金按图实验，将蜡烛靠近（1）中所选的材料一段距离，蜡烛的像的大小________（选填“变大”或“变小”或“不变”）。
（3）实验时点燃蜡烛的目的是________。
2.如图（甲）所示是小明利用透明玻璃板“探究平面镜成像特点”的实验装置。
（1）实验中选择两根完全一样的蜡烛A 和C ，是为了比较像与物的　 　关系。
（2）实验时，小明应在　 　（填“A”或“B”）侧观察腊烛A经玻璃板所成的像。
（3）小明将蜡烛A逐渐远离玻璃板时，它的像的大小将　 　（填“变大”、“不变”或“变小”）。
（4）细心的小芳透过玻璃观察蜡烛A的像时，看到在像B处的后面还有一个较模糊、与像B有部分重叠的像，出现两个像的原因是　 　。
3．小红和同学在探究平面镜成像的特点时，在水平桌面上用玻璃板、两支相同的蜡烛、白纸、刻度尺等器材进行实验。
（1）用玻璃板代替平面镜做实验，其好处是： 　 　，玻璃板应该 　 　放置在水平桌面上。
（2）小红经过仔细观察，通过玻璃板看到了同一支蜡烛的两个挨得很近的像，产生这种现象的原因是　 　。解决上面的问题后蜡烛B与蜡烛A的像能够完全重合，说明　 　。
（3）图乙是他们经过三次实验后，在白纸上记录的像与物对应点的位置。他们下一步应该怎样利用和处理这张“白纸”上的信息得出实验结论　 　。
4.在探究“平面镜成像特点”的实验中，小莹所在小组的同学们选取一块薄平板玻璃、两根完全相同的蜡烛A和B、刻度尺、白纸、火柴等器材进行实验，如图甲所示。
（1）小莹将蜡烛A竖直放在水平桌面的白纸上，点燃蜡烛A，她发现：平板玻璃中蜡烛A的像偏低且倾斜。你认为在图乙所示的1、2、3 三幅图中，图　 　是产生以上实验现象的原因。
（2）器材调整正常后，若不计薄平板玻璃的厚度，当蜡烛A距平板玻璃10 cm时，则蜡烛B与蜡烛A相距　 　cm才能与蜡烛A的像完全重合。
（3）如图所示，小莹把四个模型分别面对玻璃直立在桌面上，用于研究像与物左右位置关系，此时最好选用 (填字母)。
A．A B．B C．C D．D
5.小晨在做“探究平面镜成像的特点”的实验，如图所示。
（1）实验时小晨选择较薄的玻璃板代替平面镜来研究平面镜成像的特点，优点在于既能看到A的像，又能看到后面的蜡烛B，其原理为 (填字母)。
A．两者都是光的反射形成的
B．前者是光的反射形成的，后者是光的直线传播形成的
C．两者都是光的折射形成的
D．前者是光的反射形成的，后者是光的折射形成的
（2）移去后面的蜡烛B，并在原位置上放一光屏，发现光屏上　 　 (填“能”或“不能")成正立的像。
（3）实验中，如果采用厚玻璃板，观测到蜡烛A通过玻璃板在不同的位置成两个清晰的像，且测得两个像之间的距离为0.8 cm，则玻璃板的厚度为　 　cm。
（4）实验中如果玻璃板没在水平桌面上竖直放置，则会导致的后果是　 　。
6.小敏同学在做“探究平面镜成像的特点”的实验时，将一块玻璃板竖直架在水平台上，再选取两段完全相同的蜡烛A和B，点燃玻璃板前的蜡烛A，进行观察，如图所示，在此实验中：
（1）选用器材有玻璃板、火柴、光屏(白纸)、蜡烛、刻度尺。小敏选择玻璃板代替镜子进行实验的目的是　 　。
（2）选取两段完全相同的蜡烛是为了比较　 　的关系
（3）移去后面的蜡烛B，并在其所在位置上放一光屏(白纸)，则光屏上　 　(填“能”或“不能”)承接到蜡烛烛焰的像。
（4）小敏将蜡烛逐渐远离玻璃板时，它的像　 　(填“变大”“变小”或“不变”)。
（5）魔术师利用了平面镜成像规律，创造了“空间旋转”“飞天仙女”等节目，当演员躺在转盘上做各种动作时，观众所看到的悬在空中做优美动作的演员，只不过是躺在转盘上的演员在平面镜里的像，当然事先要在转盘前安装挡板，使观众看不到转盘及演员，如图所示，如演员横躺在转盘上，当演员的头在左侧，观众可看到演员的像是　 　(填“正立”“倒立”“横躺”)的。挡板使观众看不到转盘及演员，运用了光　 　原理。

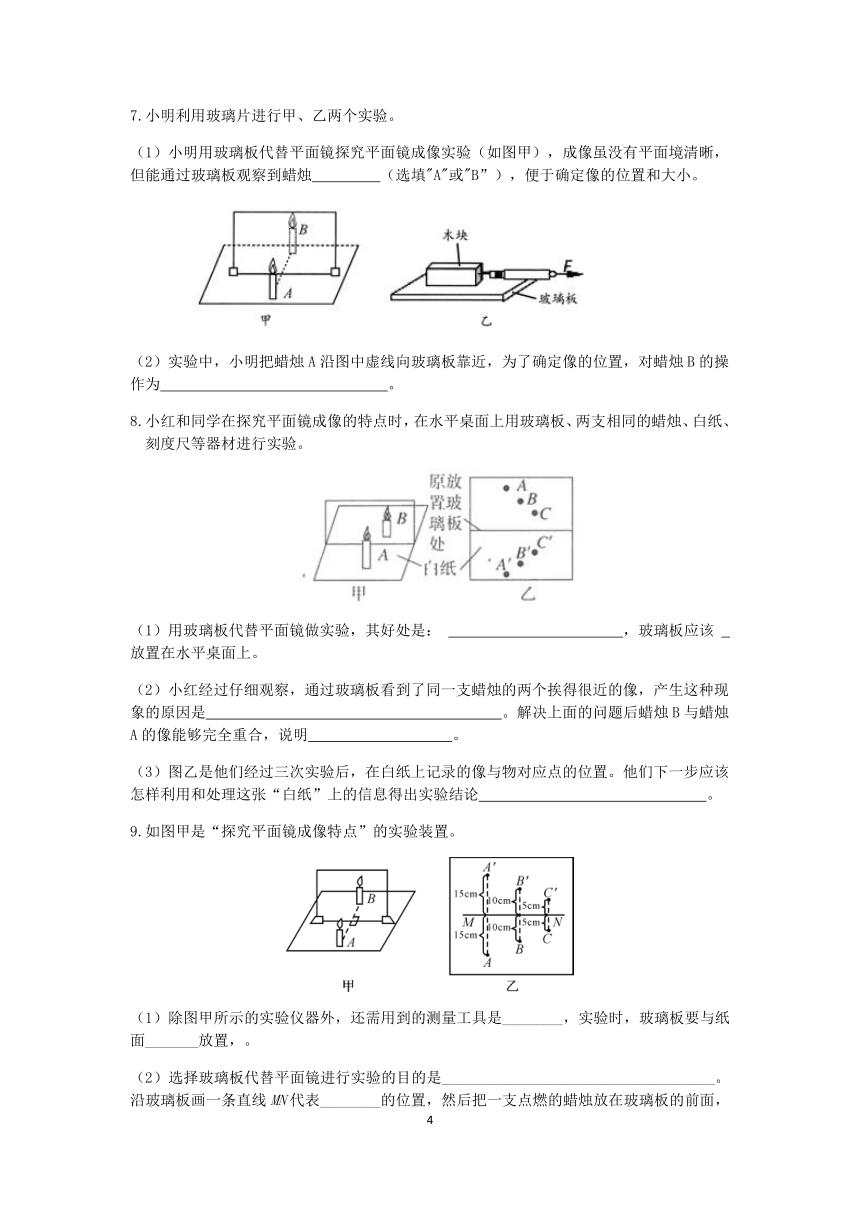

7.小明利用玻璃片进行甲、乙两个实验。
（1）小明用玻璃板代替平面镜探究平面镜成像实验（如图甲），成像虽没有平面境清晰，但能通过玻璃板观察到蜡烛　 　（选填"A"或"B”），便于确定像的位置和大小。
（2）实验中，小明把蜡烛A沿图中虚线向玻璃板靠近，为了确定像的位置，对蜡烛B的操作为　 　。
8.小红和同学在探究平面镜成像的特点时，在水平桌面上用玻璃板、两支相同的蜡烛、白纸、刻度尺等器材进行实验。
（1）用玻璃板代替平面镜做实验，其好处是： 　 　，玻璃板应该 　 　放置在水平桌面上。
（2）小红经过仔细观察，通过玻璃板看到了同一支蜡烛的两个挨得很近的像，产生这种现象的原因是　 　。解决上面的问题后蜡烛B与蜡烛A的像能够完全重合，说明　 　。
（3）图乙是他们经过三次实验后，在白纸上记录的像与物对应点的位置。他们下一步应该怎样利用和处理这张“白纸”上的信息得出实验结论　 　。
9.如图甲是“探究平面镜成像特点”的实验装置。
（1）除图甲所示的实验仪器外，还需用到的测量工具是________，实验时，玻璃板要与纸面_______放置，。
（2）选择玻璃板代替平面镜进行实验的目的是____________________________________。沿玻璃板画一条直线MN代表________的位置，然后把一支点燃的蜡烛放在玻璃板的前面，可以看到蜡烛在玻璃板后面所成的像。这个像是由于光的________形成的。
（3）图乙是某小组同学用白纸记录的蜡烛和它所成的像的位置关系。分析图中信息可得出平面镜成像的特点：像和物到平面镜的距离________；像和物的连线与平面镜________。
（4）有同学将白纸沿直线MN对折后发现蜡烛的位置和它的像的位置重合，所以平面镜成像的特点又可表述为：平面镜成的像与物体关于镜面________。
10.如图甲是“探究平面镜成像特点”的实验装置图。
(1)实验时,不采用平面镜面采用透明薄玻璃板,不仅能观察到蜡烛的像,也便于
(2)在竖立的玻璃板前点燃蜡烛A ,可以看到蜡烛A在玻璃板后面的像,取一支外形相同但不点燃的蜡烛B在玻璃板后面移动,直到看上去它跟蜡烛A的像完全重合。在比较物与像的大小关系时,蜡烛B替代的是
(选填“蜡烛A的像”或"蜡烛B的像”) , 看到蜡烛是由光的 (填“反射”或“折射”)形成的。
(3)移去蜡烛B ,在其原来位置上放置一 块光屏,光屏上 (选填“能”或“不能)呈现蜡烛A的像。
(4)实验过程中如果玻璃板没有垂直架在纸上,而是如图乙所示倾斜,蜡烛A的像应是 图中的(选填"A1”、"A2”或"A3”)。
11.为完成“探究平面镜成像特点”实验，小芳选择了如图所示的实验装置。
（1）小芳把点燃的蜡烛A放在玻璃板前，还要在玻璃板的后面放一支外形相同但没有点燃的蜡烛B，小芳应在 　 　（选填“A”或“B”）蜡烛一侧观察玻璃板中的像；
（2）当把蜡烛靠近玻璃板时，蜡烛在玻璃板所成像的大小将 　 　（选填“变大”“不变”或“变小”）；
（3）如图所示，仅将玻璃板由图中甲的位置水平向右平移至乙的位置时，蜡烛A的成像情况是 　 　（选填字母代号）。
A.蜡烛成像仍在B处
B.蜡烛成像在B处右侧
C.蜡烛无法通过玻璃板成像
答案及解析
1.（1）玻璃板 （2）不变 （3）使像更加清晰
【解析】（1）玻璃板是半透明的，既可以让前面的蜡烛在里面成像，也可以通过玻璃板看到后面的蜡烛。通过这支蜡烛的移动，让其与前面蜡烛的像完全重合，从而找到像的位置；
（2）根据“物像等大”的规律解答；
（3）物体越明亮，发出的光线越多，所成的像自然更清晰。
【解答】（1）小金应选择玻璃板作为实验材料之一，以便观察到其后方的蜡烛，更好地确定像的位置。
（2）小金按图实验，将蜡烛靠近（1）中所选的材料一段距离，蜡烛的像的大小不变；
（3）实验时点燃蜡烛的目的是使像更加清晰。
2.（1）玻璃板 （2）不变 （3）使像更加清晰
【解析】（1）玻璃板是半透明的，既可以让前面的蜡烛在里面成像，也可以通过玻璃板看到后面的蜡烛。通过这支蜡烛的移动，让其与前面蜡烛的像完全重合，从而找到像的位置；
（2）根据“物像等大”的规律解答；
（3）物体越明亮，发出的光线越多，所成的像自然更清晰。
【解答】（1）小金应选择玻璃板作为实验材料之一，以便观察到其后方的蜡烛，更好地确定像的位置。
（2）小金按图实验，将蜡烛靠近（1）中所选的材料一段距离，蜡烛的像的大小不变；
（3）实验时点燃蜡烛的目的是使像更加清晰。
3．（1）便于观察到像的位置；垂直
（2）玻璃板较厚，前后两个表面各成一个像；像与物大小相等
（3）连接物与像的对应点，观察连线是否与镜面垂直，分别测量物距与像距
【解析】（1）玻璃板是半透明的，不但能够看到蜡烛A的像，还可以透过玻璃看到后面的蜡烛B，从而移动蜡烛B与蜡烛A的像重合，找到像的位置。只有玻璃板与水平桌面垂直时，蜡烛A所成的像才会成在桌面上，才能使蜡烛B与A的像完全重合。
（2）玻璃板有前后两个面，光线会发生两次反射，从而形成前后两个像。完全重合后，说明像和物体的大小相等，且形状相同。
（3）根据探究平面镜成像特点的实验过程解答。
【解答】（1）用玻璃板代替平面镜做实验，其好处是： 便于观察到像的位置，玻璃板应该垂直放置在水平桌面上。
（2）小红经过仔细观察，通过玻璃板看到了同一支蜡烛的两个挨得很近的像，产生这种现象的原是：玻璃板较厚，前后两个表面各成一个像。解决上面的问题后蜡烛B与蜡烛A的像能够完全重合，说明像与物大小相等。
（3）图乙是他们经过三次实验后，在白纸上记录的像与物对应点的位置。他们下一步应该这样操作：连接物与像的对应点，观察连线是否与镜面垂直，分别测量物距与像距。
4.（1）3 （2）20 （3）A
【解析】（1）根据平面镜成像的特点可知，蜡烛在平面镜中所成的像与物体关于平面镜对称，如下图所示：
则图3是产生以上实验现象的原因。
（2）根据平面镜“物像等距”的规律可知，蜡烛A到玻璃的距离为10cm时，它的像到玻璃的距离也是10cm，那么像到A的距离就是：10cm+10cm=20cm。因为蜡烛B与A的像重合，所有蜡烛B与A相距20cm。
（3）要探究平面镜成像的位置关系，所选择的物体就不能是左右对称的。根据图片可知，只有字母C不是左右对称的，故选A。
5.（1）D（2）不能（3）0.4（4）无论怎 么移动蜡烛B，都不能和玻璃板后面的像重合
【解析】（1）光射到物体表面后，改变传播方向继续在原来介质中传播，这是光的反射；光从一种介质斜射入另一种介质时，传播方向发生改变，这是光的折射。
（2）实像由实际光线会聚而成，能够成在光屏上；虚像不是由实际光线会聚而成，不能成在光屏上；
（3）根据平面镜成像的对称性解答；
（4）根据平面镜成像的对称性可知，如果玻璃板不与水平桌面垂直，那么像要么成在桌面上方，要么成在桌面下方，于是蜡烛B不能与像完全重合，据此分析解答。
【解答】（1）实验时小晨选择较薄的玻璃板代替平面镜来研究平面镜成像的特点，优点在于既能看到A的像，又能看到后面的蜡烛B，蜡烛A的像是光线射到玻璃板上发生反射形成的，而蜡烛B是其光线从空气射入玻璃，再从玻璃射入空气发生折射现象形成的，故选D。
（2）蜡烛A在玻璃板内所成的像是虚像，不是由实际光线会聚而成，因此光屏上不能成正立的像。
（3）根据平面镜成像的对称性可知，玻璃板的厚度等于两个像之间距离的一半，即：0.8cm×=0.4cm。
（4）实验中如果玻璃板没在水平桌面上竖直放置，则会导致的后果是：无论怎么移动蜡烛B，都不能和玻璃板后面的像重合。
6.（1）便于确定像的位置 （2）物像大小 （3）不能 （4）不变
（5）正立；在同一种均匀介质中是沿直线传播的
【解析】（1）用玻璃板代替平面镜 , 即能反射成像，又能透过玻璃看到物体的像 , 便于确定像的位置及比较物像大小关系 ;
（2）用两个相同的蜡烛 , 便于比较物像大小关系，物像重合则物像等大 ;
（3）虚像不能用光屏承接，只有实像才可能显示在光屏上 ;
（4）平面镜成像的特点：物体在平面镜中成的像是虚像 , 像与物体大小相等 , 像与物体的连线垂直于平面镜 , 像与物体到平面镜的距离相等 ；
（5）光在同种均匀介质中是沿直线传播。
【解答】（1）用玻璃板代替平面镜 , 即能反射成像，又能透过玻璃看到物体的像 , 便于确定像的位置 ;
（2）选择两段相同的蜡烛便于比较物像大小关系；
（3）平面镜成虚像，所以移去后面的蜡烛B , 光屏上不能接到像 ;
（4）根据平面镜成像的特点可知：物体在平面镜中成的像与物体大小相等，即：将蜡烛逐渐远离玻璃板时，它的像大小不变；
（5）根据图像及平面镜成像的特点分析可知，观众看到的演员的像是正立的；由于光在同种介质中
是沿直线传播的，所以，挡板使观众看不到转盘及演员。
7.（1）B（2）沿图中虚线向玻璃板靠近与蜡烛A的像重叠
【解析】（1）小明用玻璃板代替平面镜探究平面镜成像实验（如图甲），成像虽没有平面境清晰，但能通过玻璃板观察到蜡烛B，便于确定像的位置和大小。
（2）根据甲图可知，虚线与镜面垂直。根据平面镜成像的对称性可知，蜡烛A的像与A的连线与镜面垂直，且二者到镜面的距离相等。小明把蜡烛A沿图中虚线向玻璃板靠近，此时物距减小，则像距也会减小，那么为了确定像的位置，对蜡烛B的操作为：沿图中虚线向玻璃板靠近与蜡烛A的像重叠。
8.（1）便于观察到像的位置；垂直
（2）玻璃板较厚，前后两个表面各成一个像；像与物大小相等
（3）连接物与像的对应点，观察连线是否与镜面垂直，分别测量物距与像距
【解析】（1）用玻璃板代替平面镜做实验，其好处是： 便于观察到像的位置，玻璃板应该垂直放置在水平桌面上。（2）小红经过仔细观察，通过玻璃板看到了同一支蜡烛的两个挨得很近的像，产生这种现象的原是：玻璃板较厚，前后两个表面各成一个像。解决上面的问题后蜡烛B与蜡烛A的像能够完全重合，说明像与物大小相等。（3）图乙是他们经过三次实验后，在白纸上记录的像与物对应点的位置。他们下一步应该这样操作：连接物与像的对应点，观察连线是否与镜面垂直，分别测量物距与像距。
9.（1）刻度尺 垂直 （2）能准确找到像的位置 平面镜 反射
（3）相等 垂直 （4）对称
【解析】1）平面镜成像特点的实验中，要比较像与物体到镜面的距离，所以除图1所示的实验仪器外，还需用到的测量工具是刻度尺；实验时，玻璃板要与纸面垂直放置。
（2）沿玻璃板画一条直线MN代表平面镜的位置，然后把一支点燃的蜡烛放在玻璃板的前面，可以看到蜡烛在玻璃板后面所成的像。这个像是由于光的反射形成的。
（3）分析图2中信息可得出平面镜成像的特点：像和物到平面镜的距离相等；像和物的连线与平面镜垂直。
（4）如果将白纸沿直线MN对折，会发现蜡烛的位置和它的像的位置重合，这说明平面镜成的像与物体关于镜面对称。
10.(1)确定像的位置 (2)蜡烛A的像 (3)反射 (4)不能 (5)A1
【解析】(1)该实验采用透明薄玻璃板代替日常使用的平面镜,玻璃板是透明的,观察到A蜡烛像的同时,也能观察到蜡烛B,当蜡烛B和蜡烛A的像重合时, 蜡烛B的位置便是蜡烛A的像的位置;
(2)在竖立的玻璃板前点燃蜡烛A ,拿未点燃的蜡烛B竖直在玻璃板后面移动，人眼一直在玻璃板的前侧观察,直至它与蜡烛A的像完全重合;在比较物与像的大小关系时,蜡烛B替代的是蜡烛A的像;看到蜡烛是由光的反射形成的;
(3 )移去后面的蜡烛,并在所在位置上放一光屏,则光屏上不能接收到蜡烛烛焰的像。所以平面镜所成的像是虚像;
(4)实验过程中如果玻璃板没有垂直架在纸上,而是如图所示倾斜,物与像关于镜面对称,蜡烛A的像应是图中的A1。
11.解：
（1）实验时，小芳同学应在A这一侧观察蜡烛A经玻璃板所成的像；
（2）当把蜡烛靠近玻璃板时，由于像的大小与物体大小相同，蜡烛在玻璃板所成像的大小将不变；
（3）平面镜所成的像与物关于平面镜对称，蜡烛A位置不变，将平面镜平移，平面镜仍在原来像与成像物体对称轴上，像的位置不变，故选A。
故答案为：（1）A；（2）不变；（3）A。
