(共24张PPT)
选择性必修 第二册
2.4 互感和自感
第二章 电磁感应

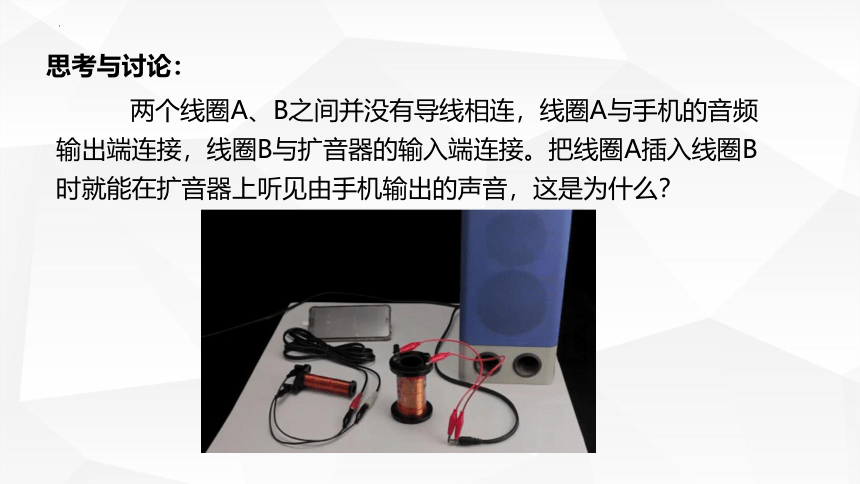

两个线圈A、B之间并没有导线相连，线圈A与手机的音频输出端连接，线圈B与扩音器的输入端连接。把线圈A插入线圈B时就能在扩音器上听见由手机输出的声音，这是为什么？
思考与讨论：

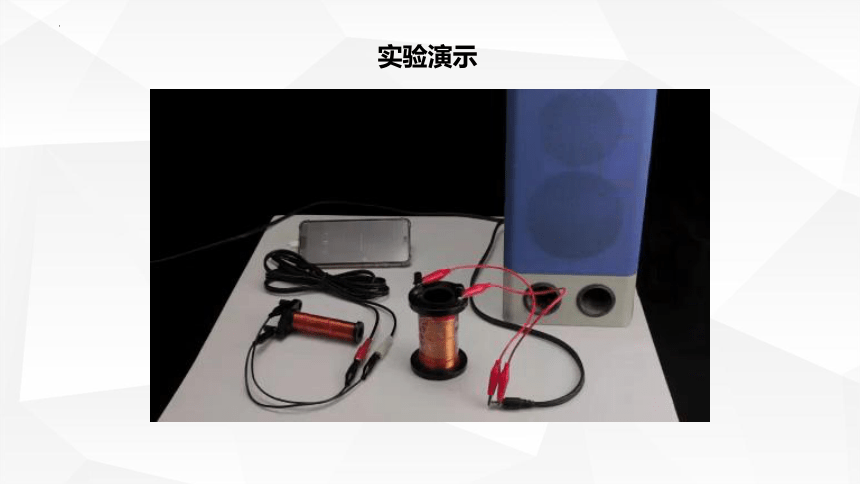

实验演示
观察与思考：

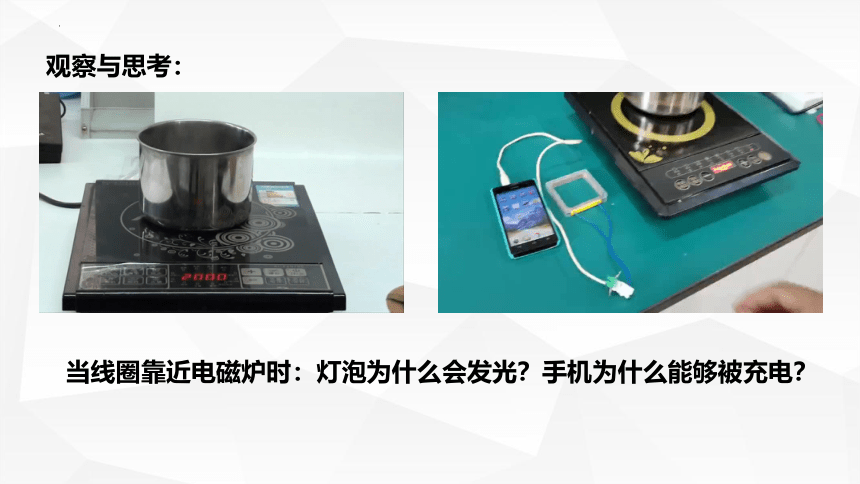

当线圈靠近电磁炉时：灯泡为什么会发光？手机为什么能够被充电？
划时代的发现

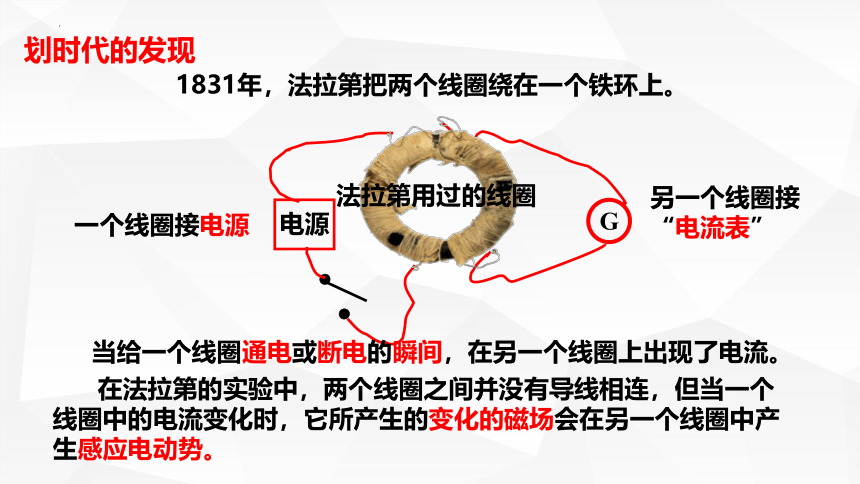

1831年，法拉第把两个线圈绕在一个铁环上。
一个线圈接电源
G
电源
法拉第用过的线圈
另一个线圈接“电流表”
当给一个线圈通电或断电的瞬间，在另一个线圈上出现了电流。
在法拉第的实验中，两个线圈之间并没有导线相连，但当一个线圈中的电流变化时，它所产生的变化的磁场会在另一个线圈中产生感应电动势。
任务一 互感现象
1、定义：把两个没有导线相连的线圈套在一起，当一个线圈中电流变化时，另一个线圈中就产生感应电动势，这种现象叫做互感，产生的感应电动势叫做互感电动势。
变压器
收音机里的“磁性天线”
◎传递能量
◎传递信息
2.应用：传递能量和传递信息

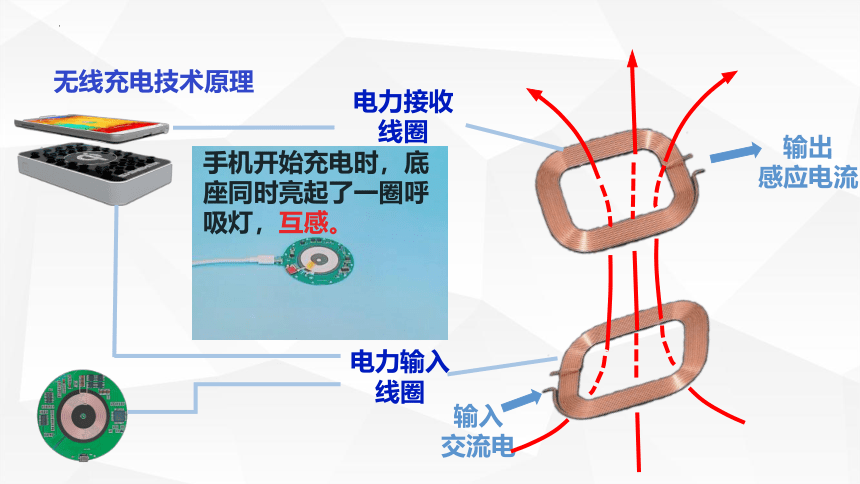

无线充电技术原理
电力输入
线圈
电力接收
线圈
输出
感应电流
输入
交流电
手机开始充电时，底座同时亮起了一圈呼吸灯，互感。
3、互感的危害与防止
影响因素：形状、大小、匝数、有无铁芯、相对位置等。
实际上互感现象不仅发生于绕在同一铁芯上的两个线圈之间，也可以发生在任何两个相互靠近的电路之间。会影响电路的正常工作。
手机发射出的无线电波（射频电磁辐射），能使接受无线电的天线感生射频电流。当射频电流在金属导体间环流时，遇有锈蚀或接触不良，就会产生射频火花。
互感现象能发生在两个相互靠的很近的电路之间，有时会影响电路工作，因此也要设法减小电路间互感的影响。
双线绕法
互感的防止电路板
3、互感的危害与防止
【例题1】如图甲所示，A、B 两绝缘金属环套在同一铁芯上，A环中电流 iA随时间t的变化规律如图乙所示，下列说法中正确的是( )
A．t1时刻，两环作用力最大
B．t2和t3时刻，两环相互吸引
C．t2时刻两环相互吸引，t3时刻两环相互排斥
D．t3和t4时刻，两环相互吸引
t1时刻A中电流变化率为零，其产生的磁场的磁通量的变化率为零，所以B中感应电流为零，故两环作用力为零，A错误；t2和t3时刻A环中电流在减小，则B环中产生与A环中同向的电流，故相互吸引，B正确，C错误，t4时刻A中电流为零，两环无相互作用，D错误。
解析：
B
观察两个灯泡的发光情况
A1、A2 使用规格完全一样的灯泡。
闭合电键S，调节变阻器 R 和 R1 ，使A1、A2亮度相同且正常发光.
然后断开开关S。
重新闭合S，观察到什么现象？
实验演示
电感
分析：通过电感线圈I↑
Φ↑
电动势，阻碍Φ增加
阻碍线圈中的电流达到正常值。所以与电感串联的A1不会立刻亮起来，而是随着电流的增大逐渐亮起来。
B原
B感
E感
观察两个灯泡的发光情况
现象：在闭合开关Ｓ瞬间，灯A2立刻正常发光，A1却缓慢发光，比A2迟一会儿才正常发光。
任务二 自感现象
1、定义：它所产生的变化的磁场在线圈本身激发出感应电动势的现象动势，这种现象叫做自感。自感现象中产生的感应电动势叫自感电动势。
通电自感
断电自感
实验演示
开关断开后，通过灯泡的感应电流是否有可能比原来的电流更大？为了使实验的效果更明显，对线圈L应该有什么要求？
线圈L中的感应电流要从稳定时的值开始逐渐减小，所以线圈的直流电阻要小于灯泡的电阻。
实验验证
观察开关断开时灯泡的亮度
断电自感
实验分析
当RLIA，灯泡就会闪亮一下再熄灭
当RL≥RA, 则IL≤IA则，灯泡就会缓慢的熄灭
开关S断开瞬间，线圈L由于自感现象产生电动势，相当于电源，给A灯提供短暂的电流
[方法规律] 自感现象中灯泡亮度变化分析
解析：
1、当开关由断开变为闭合时，两灯立即有电压，同时发光，由于线圈的电阻很小，B灯被线圈短路，由亮变暗直到不亮；A灯由亮变为更亮。
2、当开关断开时，A灯没有了电压立即熄灭；线圈中电流减少时，线圈产生自感电动势，相当于电源，给B灯提供短暂的电流使B灯缓慢熄灭。
【例题2】L是自感系数很大的线圈，但其自身的电阻几乎为0。A和B是两个相同的小灯泡。
(1)当开关S由断开变为闭合时，A、B两个灯泡的亮度将如何变化
2)当开关S由闭合变为断开时，A、B两个灯泡的亮度又将如何变化
2、自感的应用与防止
镇流器——产生高压
①应用
震荡电流——发射电波
大型电动机
③防止
油浸开关
②危害：电弧火花——烧蚀开关。
自感电动势的大小：
自感系数的大小由线圈本身特点（大小、形状、圈数、是否有铁芯等因素）决定。
自感系数L：来描述电感线圈对其中电流的阻碍作用。
单位：亨利（H）
L越大，E越大，对电流阻碍越大
3、自感系数
1.互感现象：两个不相连的电路，当一个线圈中的电流变化时，它所产生的变化的磁场会在另一个线圈中产生感应电动势。
2.自感现象：当一个线圈中的电流变化时，它所产生的变化的磁场在线圈本身激发出感应电动势的现象。
①通电自感与断电自感现象
②断电自感与小灯泡的闪亮
③通电自感与断电自感的电流变化
断电前线圈与灯泡串联，则I感与I原同向。断电前线圈与灯泡并联，则I感与I原反向。
3.自感系数L：来描述电感线圈对其中电流的阻碍作用。
①通电自感
：电能中的一部分储存在电感线圈中。
4.磁场的能量：储存在磁场中的能量
当IL>IA则，灯泡就会闪亮一下再熄灭，当IL≤IA则，灯泡就会缓慢的熄灭
1．如图甲所示，无线手机充电因其方便、科技感强，很受年轻人的喜爱。图乙为电磁感应式手机无线充电的原理示意图，与变压器类似，在充电基座上的送电线圈接入正弦交流电，手机中的受电线圈感应出电流，实现为手机充电的目的。则在充电过程中（ ）A．无线充电与有线充电一样实现了能量的传递B．送电线圈接入恒定电流也可以持续给手机充电C．送电线圈中电流产生的磁场是均匀变化的磁场D．受电线圈中感应电流产生周期性变化的磁场
AD
(多选)2、在如图所示的甲、乙电路中，电阻R和灯泡电阻值相等，自感线圈L的电阻值可认为是零．在接通开关S时，则 ( )
A．在电路甲中，A将渐渐变亮
B．在电路甲中，A将先变亮，后渐渐变暗
C．在电路乙中，A将渐渐变亮
D．在电路乙中，A将由亮渐渐变暗，后熄灭
在电路甲中,通过灯泡的电流只能慢慢增加。
在电路乙中,通过自感线圈的电流逐渐增加,而通过灯泡的电流逐渐减小,流过线圈的电流最大时，通过灯泡的电流可以认为是零
自感线圈产生自感电动势来阻碍电流的流入。
AD
解析：
3．如图所示的电路中，电源的电动势为E，内阻为r，电感L的电阻不计，电阻R的阻值大于灯泡D的阻值。在t=0时刻闭合开关S，经过一段时间后，在t=t1时刻断开S，下列表示灯泡D的电流i随时间变化的图像中，正确的是（ ）
D
