第五章第3节 凸透镜成像的规律 第2课时课件(共29张PPT) 2022-2023学年人教版物理八年级上册

(共29张PPT)
第3节 凸透镜成像的规律
第2课时 凸透镜
成像规律的应用

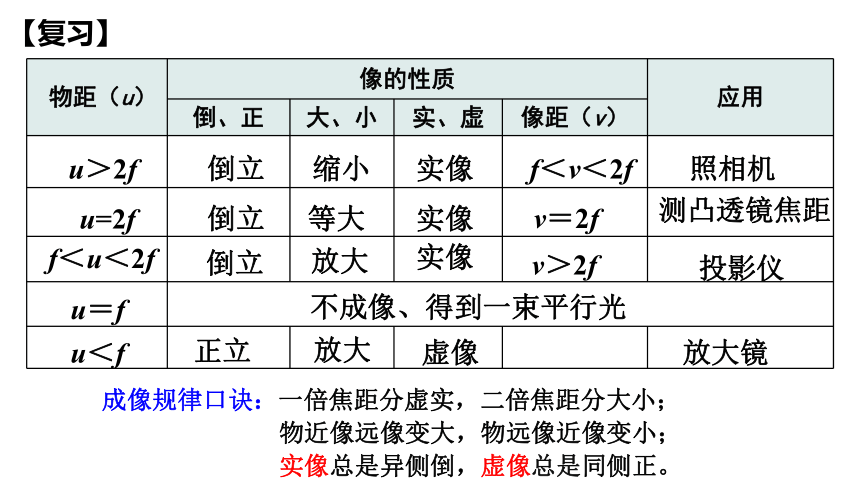

物距（u） 像的性质 应用
倒、正 大、小 实、虚 像距（v）
u＞2f
u=2f
f＜u＜2f
u＝f
u＜f
f＜v＜2f
v＝2f
v＞2f
不成像、得到一束平行光
倒立
倒立
倒立
实像
缩小
实像
等大
放大
实像
正立
放大
虚像
照相机
投影仪
放大镜
测凸透镜焦距
成像规律口诀：一倍焦距分虚实，二倍焦距分大小；
物近像远像变大，物远像近像变小；
实像总是异侧倒，虚像总是同侧正。
【复习】

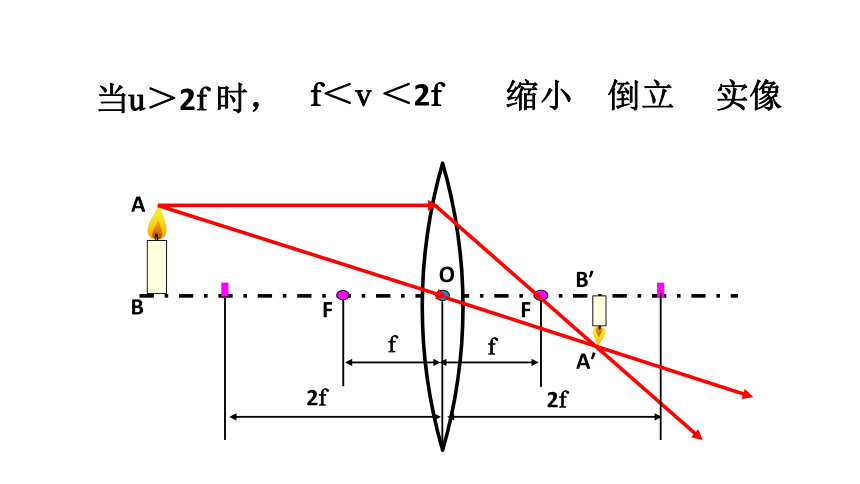

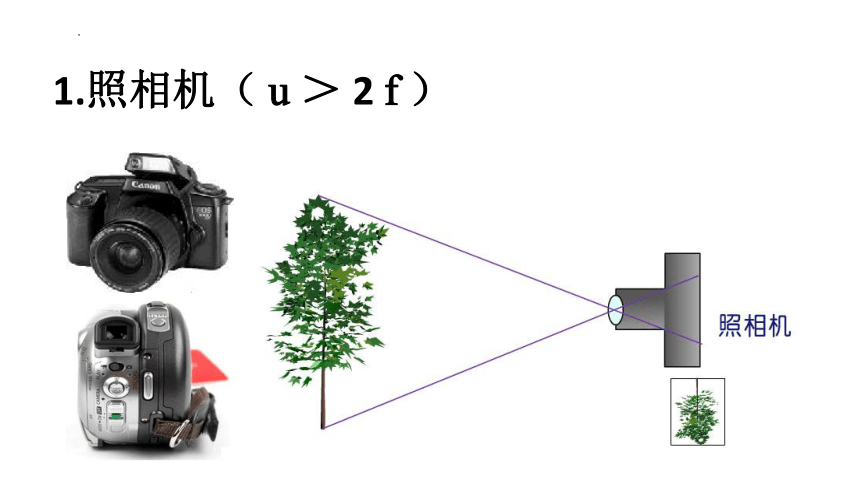

1.照相机（ u ＞ 2 f ）
O
F
F
A
B
A′
B′
f
f
2f
2f
当u＞2f 时，
f＜v ＜2f
缩小
倒立
实像

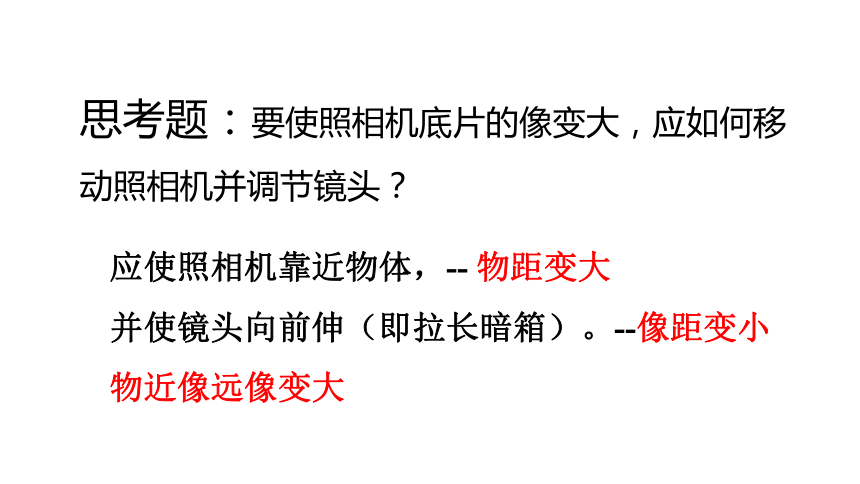

思考题：要使照相机底片的像变大，应如何移动照相机并调节镜头？
应使照相机靠近物体，-- 物距变大
并使镜头向前伸（即拉长暗箱）。--像距变小
物近像远像变大
O
F
F
A
B
A′
B′
f
f
2f
2f

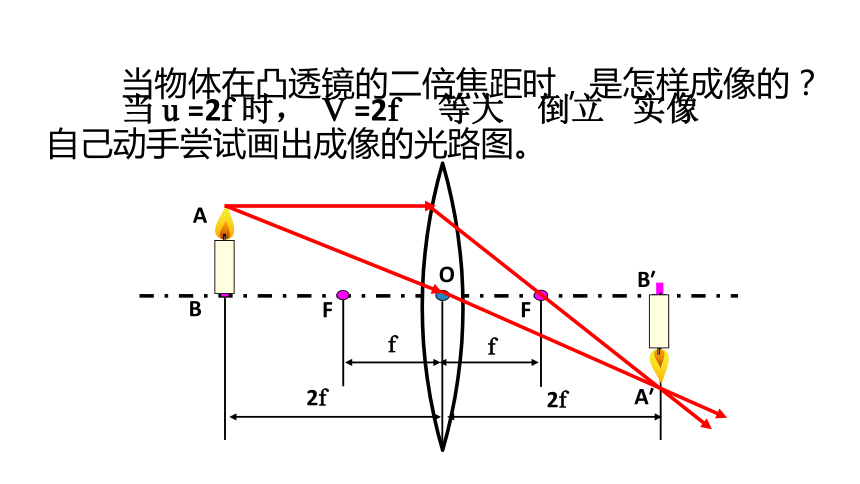

当物体在凸透镜的二倍焦距时，是怎样成像的？自己动手尝试画出成像的光路图。
当 u =2f 时，
V =2f
等大
倒立
实像

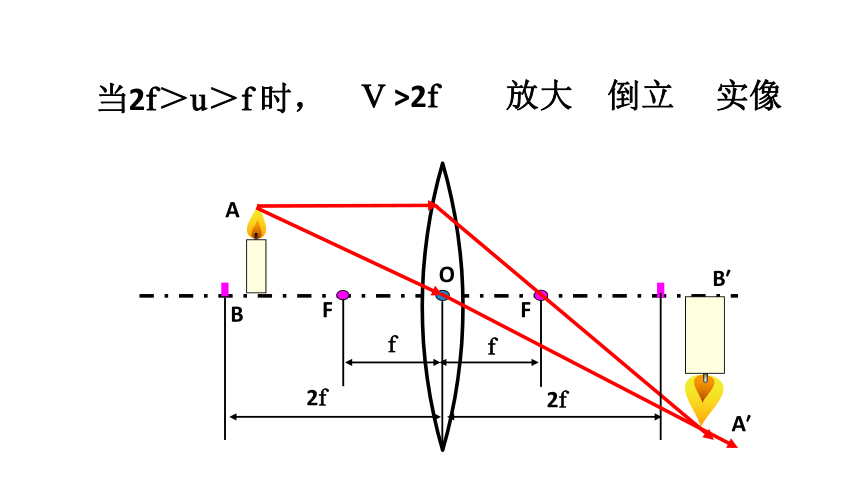

2.幻灯机（2 f ＞u＞f ）
O
F
F
A
B
A′
B′
f
f
2f
2f
当2f＞u＞f 时，
V >2f
放大
倒立
实像

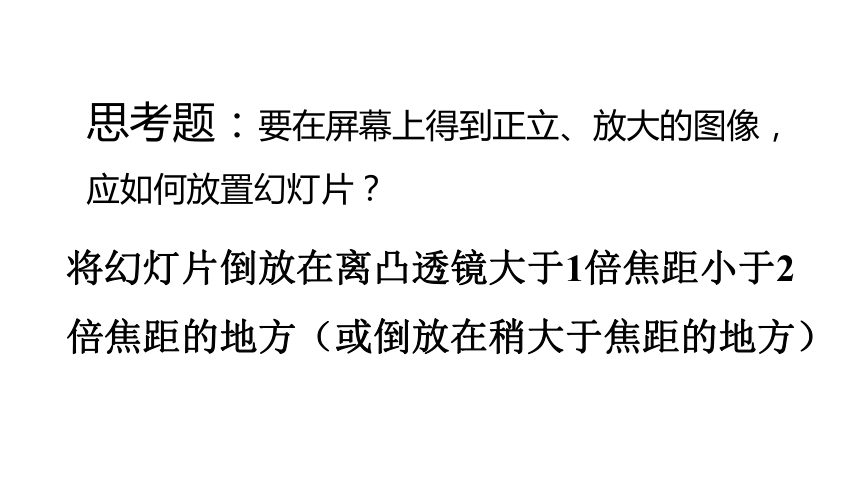

思考题：要在屏幕上得到正立、放大的图像，应如何放置幻灯片？
将幻灯片倒放在离凸透镜大于1倍焦距小于2倍焦距的地方（或倒放在稍大于焦距的地方）
O
F
F
A
B
f
f
2f
2f
当物体在凸透镜的一倍焦距时，能否成像？并动手画出光路图来证明自己的观点。
当 u =f 时，
不能成像，是平行光
3.放大镜（u＜f ）
O
F
F
A
B
f
f
2f
2f
B′
A′
当 u V >u
放大
正立
虚像
想一想：
⑴应把物体放在离放大镜多远的位置才合适呢？　　　
⑵要想使物体看起来更大该怎么办？
答：
⑴应把物体放在凸透镜的1倍焦距以内；
⑵物体在焦点以内，且靠近焦点处。
1、凸透镜成放大、倒立的实像的条件是 ；幻灯机在银幕上所成的是 像，幻灯片到镜头的距离应该 。
2、照相机在拍摄建筑物时，要使胶片上得到清晰的像，则胶片的位置应在凸透镜的 ( )
A.一倍焦距以内 B.焦点上
C.一倍焦距与两倍焦距之间 D.两倍焦距以外
C
物体到凸透镜的距离大于焦距小于2倍焦距
倒立、放大的实
大于焦距小于2倍焦距
课堂练习
3、用放大镜观察物体时，应把物体放在 ( )
A.放大镜的一倍焦距以内
B .放大镜的一倍焦距与两焦距之间
C .放大镜的两倍焦距以外
D .放大镜的两倍焦距上
4、放映幻灯时，要想得到更大的像，应该采取的办法是（ ）
A. 使幻灯机向银幕靠近些 , 幻灯片靠近镜头
B. 使幻灯机离银幕靠远些 , 幻灯片也离镜头远些
Ｃ. 使幻灯机向银幕靠近些 , 幻灯片离镜头远些
D. 使幻灯机离银幕远些 , 幻灯片离镜头近些
Ｄ
A
课堂小结
探究小组将装有半杯清水的圆柱形透明玻璃杯放在水平窗台上，透过玻璃杯观察街对面的指路牌。当从水面上方观察时，看到指路牌上的箭头指向右方；若从水面下方观察，下面说法正确的是( )
箭头指向右方
B. 指路牌上下宽度变大
C. 指路牌上的字上下颠倒
D. 原理类似于照相机成像
D
从水面上方看时，光发生折射成正立的虚像，箭头指向不变，所以实际箭头还是指向右方，而从水面下方观察物体时，相当于是“凸透镜”，观察远处的物时，成像会变小且上下左右都颠倒；该原理类似于照相机成像。
左
小
左右都
（2020·咸宁中考）关于常见的光学仪器，下列说法正确的是（ ）
A．焦距越小的凸透镜，对光的会聚作用越明显
B．校园内安装的监控摄像头，相当于一个凹透镜
C．为矫正近视眼，要用适当的凸透镜片做成眼镜
D．平行于主光轴的光，通过凹透镜后一定经过焦点
A
凸
凹
凸
2. 当摄影师用一台镜头焦距一定的相机给全班同学照完合影后，接着又给小明同学照半身像，这时摄影师应该__________(选填”增大”或”减小”)照相机镜头和小明的距离，同时_________ (选填”增大”或”减小”)镜头到底片的距离。
减小
增大
成实像：物近像远像变大
3. （2020·宁波中考改编）放幻灯片时，想在荧幕上得到一个放大的“F”字母，那么幻灯片正确的插法应选用图中的哪一种（ ）
A
B
C
D
D
成实像时，像和物上下左右都颠倒
4. 如图为航天员王亚平太空授课的情景，图中水球相当于一个透镜，假设水球的焦距为f，此时航天员到水球的距离为40cm，则下列说法正确的是 ( )
A. f <20cm
B. 40cm>f >20 cm
C. 水球相当于一个凹透镜
D. 航天员的像是虚像
A
如图此时成倒立、缩小的实像，则u>2f
凸
实
例 在放映电影时，电影机的镜头上有一只小虫在爬动，那么我们从银幕上将观察到（　　）
A．放大的飞虫的像
B．银幕上飞虫移动的方向与飞虫实际移动方向相反
C．飞虫的黑影
D．对银幕画面没有影响，但亮度减弱
D
A
1. 如图，手机扫描二维码，相当于给二维码拍了一张照片，手机摄像头相当于凸透镜，影像传感器相当于光屏，下列说法正确的是 （　　）
A．物体上的二维码是光源
B．扫码时二维码要位于摄像头二倍焦距以外
C．要使屏幕上二堆码的像变小，只需将二维
码靠近凸透镜
D．影像传感器上成的是正立的实像
B
基础巩固题
2. 在探究凸透镜成像规律的实验中，将点燃的蜡烛放在凸透镜前某一位置，在凸透镜后20cm的光屏上出现一个等大倒立的像，如果将蜡烛移动到凸透镜前25cm处，则 （　　）
A．光屏上会出现倒立放大的实像
B．将光屏靠近凸透镜一段距离，光屏上会出现倒立缩小的实像
C．将光屏远离凸透镜一段距离，光屏上会出现倒立放大的实像
D．无论怎样移动光屏，光屏上均找不到像
B
基础巩固题
3. 蝴蝶研究专家章丽晖在茅山首次发现国家二级保护动物——中华虎风蝶，他先用相机拍摄了蝴蝶休憩的照片甲，为了拍摄照片乙，应（　　）
A．相机适当靠近蝴蝶，镜头略向外伸
B．相机适当靠近蝴蝶，镜头略向内缩
C．相机适当远离蝴蝶，镜头略向外伸
D．相机适当远离蝴蝶，镜头略向内缩
A
基础巩固题
4. 蜡烛距凸透镜40cm，能在距凸透镜30cm的光屏上得到一个倒立缩小的实像，则透镜的焦距可能是（　　）
A．40cm B．25cm C．16cm D．12cm
C
基础巩固题
5. 探究小组将装有半杯清水的圆柱形透明玻璃杯放在水平窗台上，透过玻璃杯观察街对面的指路牌。当从水面上方观察时，看到指路牌上的箭头指向右方；若从水面下方观察，下面有关现象和成像原理说法正确的是（　　）
A．箭头指向右方 B．指路牌上下宽度变大
C．指路牌上的字上下颠倒 D．原理类似于照相机成像
D
基础巩固题
某小组同学利用如图甲所示的装置，做“探究凸透镜成像规律”的实验。
（1）为使凸透镜所成的像位于光屏的中央，应调节烛焰、凸透镜、光屏三者的中心大致在_____________上。该实验在光线较______的环境中进行更便于观察；
同一高度
暗
能力提升题
（2）小王同学三次在光屏上看到烛焰的像如图乙所示，A‘、B’、C′分别是烛焰A、B、C在光屏上所成的像。在此之前调节仪器时，曾在光屏上看到窗外景物所成的清晰的像，这个像与图乙中烛焰 ______（选填“A”“B”或“C”）的成像原理相同。当把蜡烛移动到M点时，在光屏上找不到烛焰的像，因为此时烛焰 ___________（选填“成实像”“成虚像”或“不成像”）；
（3）分析图乙中信息，凸透镜所成的实像都是 _______（选填“正”或“倒”）立的。蜡烛远离凸透镜时，烛焰所成的像________（选填“靠近”或“远离”）凸透镜。因此用相机拍照，拍完近景再拍远景时，应将相机的镜头向_________（选填“靠近”或“远离”）景物的方向调一些，才能拍出清晰的照片；
A
成虚像
倒
靠近
远离
能力提升题
