人教第18章 电功率
一、选择题。
1、电能表的表盘如图所示，关于电能表下列说法正确的是（ ）
A. 正常工作时，额定功率为220V B. 表盘每转600圈电路耗电1kW h
C. 同时消耗的总功率不能超过2200W D. 电路消耗的总电能是3145kW h
2、对于图中的各种数据，下列说法不正确的是（ ）
A．电能表正常工作时的电压一定为220V，电流一定为10A
B．每消耗1kW·h的电能，电能表的转盘转3000转
C．同时使用的用电器总功率不能超过2200W
D．电能表读数的单位是kW·h
3、在测定小灯泡功率的实验中，已知小灯泡的额定电压为2.5V，同学通过正确实验得到的数据如下表．她分析数据得到了下列结论，其中正确的是( )
电压U/V 1.5 2 2.5 3
电流I/A 0.25 0.29 0.32 0.35
A.灯丝电阻随电压的增大而减小
B.小灯泡的额定功率为0.8W
C.小灯泡的额定功率为所测四次功率的平均值
D.通过小灯泡的电流与它两端的电压成正比
4、甲、乙两个电热器的电阻之比为5∶4，通过的电流之比为2∶1，通电时间之比为1∶2，则电流通过甲、乙两个电热器产生的热量之比为( )
A．5∶2 B．5∶4 C．2∶5 D．10∶1
5、甲、乙两电热丝电阻之比为3：4，通过的电流之比为3：1，则相同时间内产生的热量之比为（ ）
A.27：4 B.9：4 C.4：9 D.4：27
6、家用电能表上显示当前用电示数的单位是（　　）
A. 千瓦时 B. 千瓦/时 C. 瓦秒 D. 瓦/秒

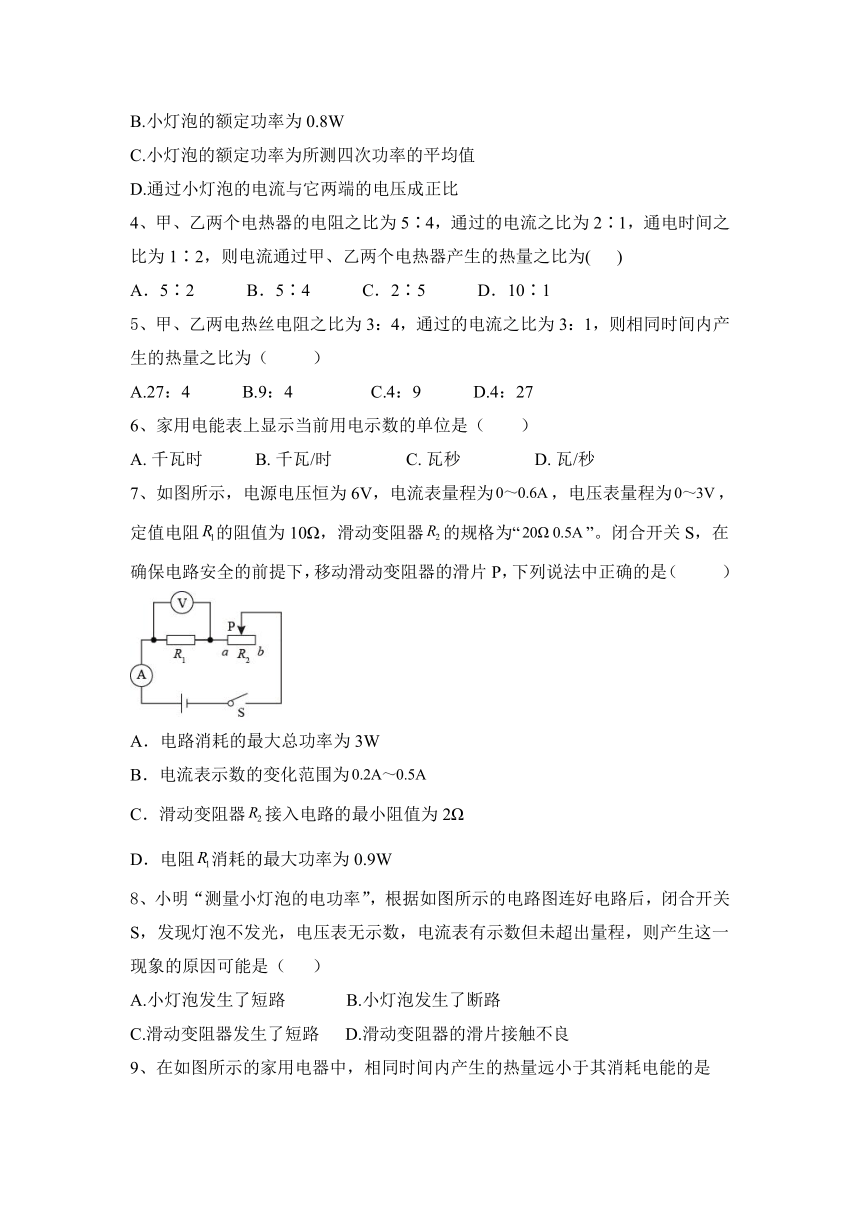

7、如图所示，电源电压恒为6V，电流表量程为，电压表量程为，定值电阻的阻值为10Ω，滑动变阻器的规格为“”。闭合开关S，在确保电路安全的前提下，移动滑动变阻器的滑片P，下列说法中正确的是（ ）
A．电路消耗的最大总功率为3W
B．电流表示数的变化范围为
C．滑动变阻器接入电路的最小阻值为2Ω
D．电阻消耗的最大功率为0.9W
8、小明“测量小灯泡的电功率”，根据如图所示的电路图连好电路后，闭合开关S，发现灯泡不发光，电压表无示数，电流表有示数但未超出量程，则产生这一现象的原因可能是（ ）
A.小灯泡发生了短路 B.小灯泡发生了断路
C.滑动变阻器发生了短路 D.滑动变阻器的滑片接触不良
9、在如图所示的家用电器中，相同时间内产生的热量远小于其消耗电能的是（ ）。
A．电风扇 B．电水壶
C．电熨斗 D．电暖气
10、电能表是用来测量（ ）
A．用电时间 B．用电器在1s内电流做功多少
C．用电器消耗电能多少 D．通过用电器电流大小

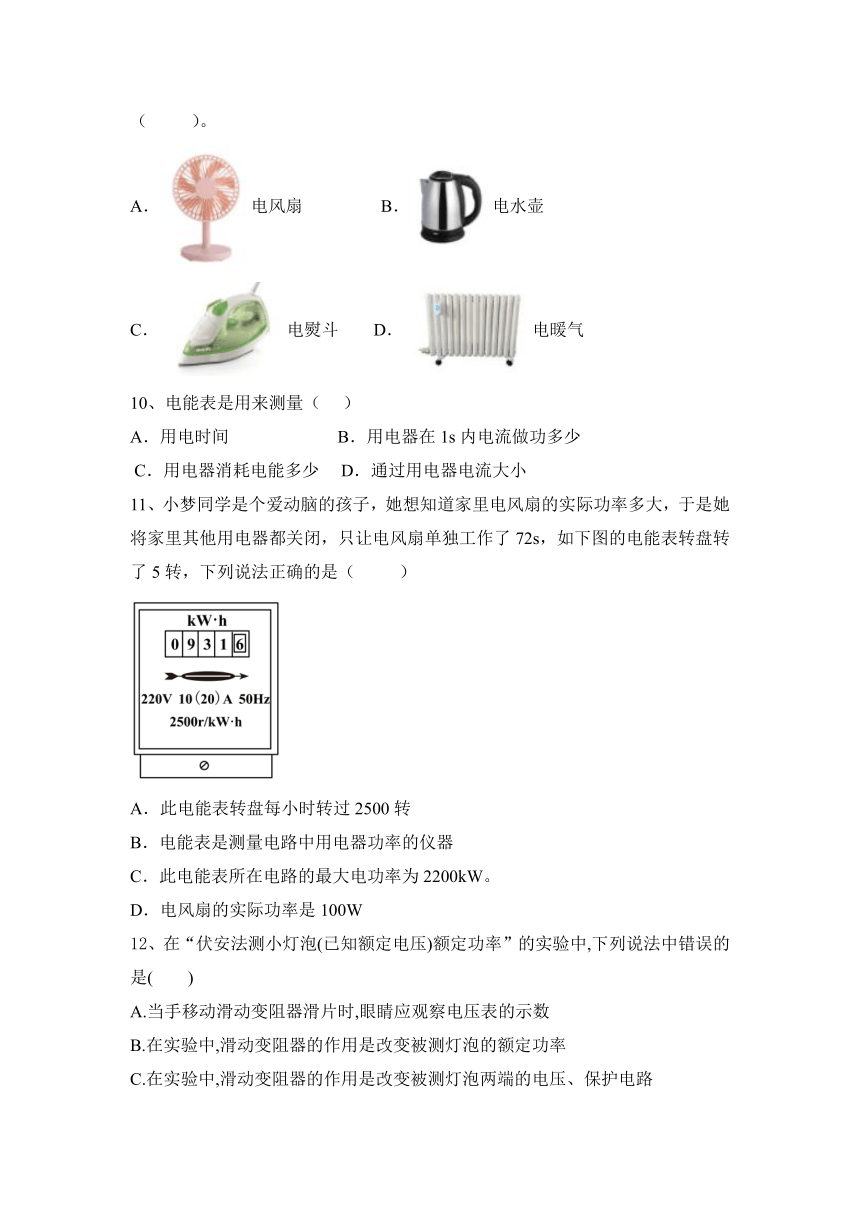

11、小梦同学是个爱动脑的孩子，她想知道家里电风扇的实际功率多大，于是她将家里其他用电器都关闭，只让电风扇单独工作了72s，如下图的电能表转盘转了5转，下列说法正确的是（ ）
A．此电能表转盘每小时转过2500转
B．电能表是测量电路中用电器功率的仪器
C．此电能表所在电路的最大电功率为2200kW。
D．电风扇的实际功率是100W
12、在“伏安法测小灯泡(已知额定电压)额定功率”的实验中,下列说法中错误的是(　　)
A.当手移动滑动变阻器滑片时,眼睛应观察电压表的示数
B.在实验中,滑动变阻器的作用是改变被测灯泡的额定功率
C.在实验中,滑动变阻器的作用是改变被测灯泡两端的电压、保护电路
D.小灯泡的额定功率是指小灯泡正常发光时的功率

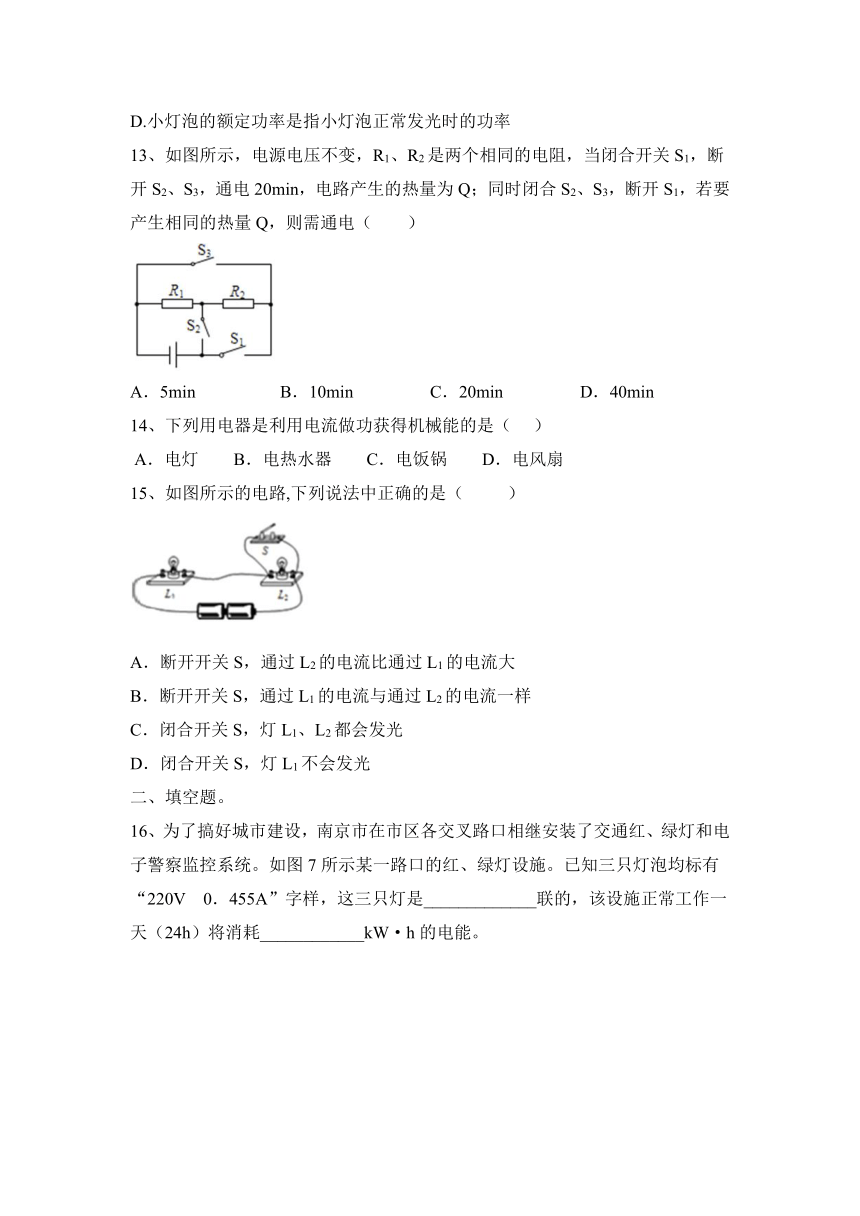

13、如图所示，电源电压不变，R1、R2是两个相同的电阻，当闭合开关S1，断开S2、S3，通电20min，电路产生的热量为Q；同时闭合S2、S3，断开S1，若要产生相同的热量Q，则需通电（ ）
A．5min B．10min C．20min D．40min
14、下列用电器是利用电流做功获得机械能的是（ ）
A．电灯 B．电热水器 C．电饭锅 D．电风扇
15、如图所示的电路,下列说法中正确的是（ ）
A．断开开关S，通过L2的电流比通过L1的电流大
B．断开开关S，通过L1的电流与通过L2的电流一样
C．闭合开关S，灯L1、L2都会发光
D．闭合开关S，灯L1不会发光
二、填空题。
16、为了搞好城市建设，南京市在市区各交叉路口相继安装了交通红、绿灯和电子警察监控系统。如图7所示某一路口的红、绿灯设施。已知三只灯泡均标有“220V　0．455A”字样，这三只灯是_____________联的，该设施正常工作一天（24h）将消耗____________kW·h的电能。

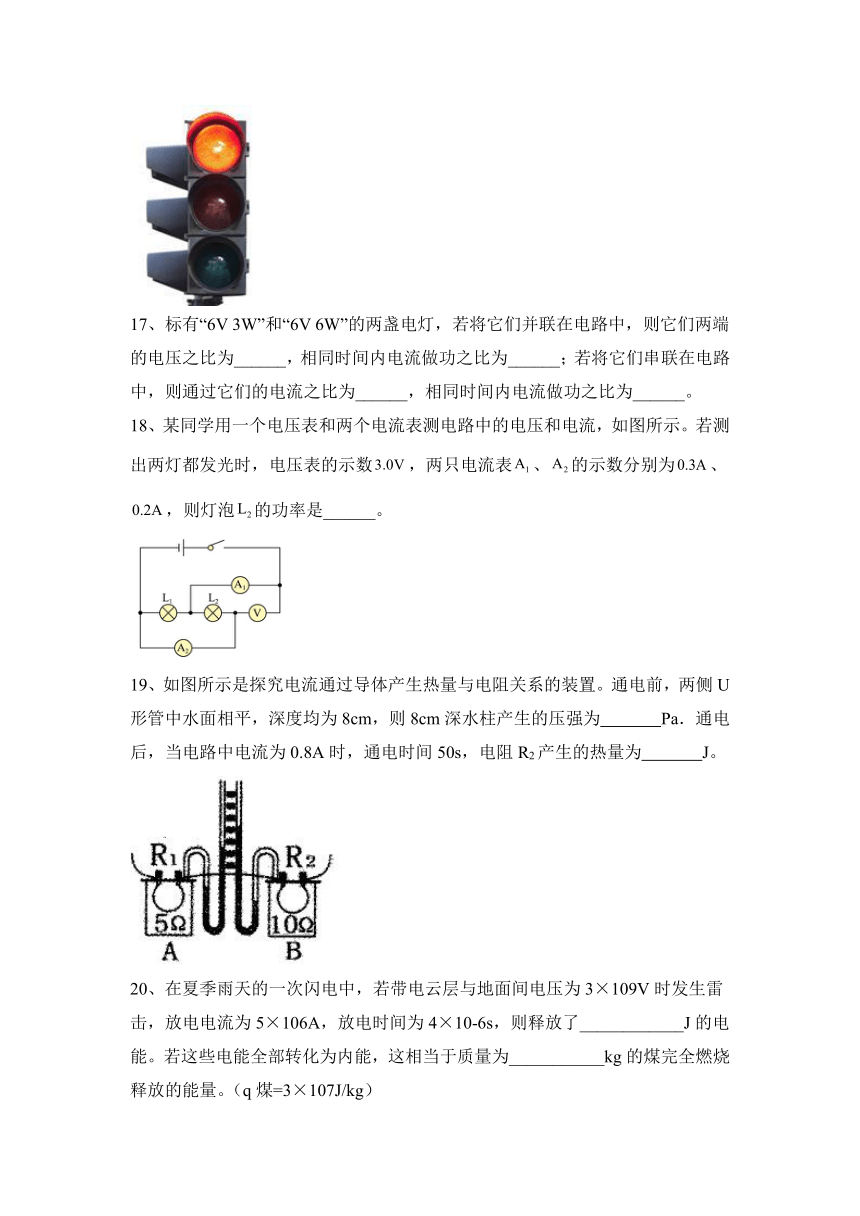

17、标有“6V 3W”和“6V 6W”的两盏电灯，若将它们并联在电路中，则它们两端的电压之比为______，相同时间内电流做功之比为______；若将它们串联在电路中，则通过它们的电流之比为______，相同时间内电流做功之比为______。
18、某同学用一个电压表和两个电流表测电路中的电压和电流，如图所示。若测出两灯都发光时，电压表的示数，两只电流表、的示数分别为、，则灯泡的功率是______。
19、如图所示是探究电流通过导体产生热量与电阻关系的装置。通电前，两侧U形管中水面相平，深度均为8cm，则8cm深水柱产生的压强为　 　Pa．通电后，当电路中电流为0.8A时，通电时间50s，电阻R2产生的热量为　 　J。
20、在夏季雨天的一次闪电中，若带电云层与地面间电压为3×109V时发生雷击，放电电流为5×106A，放电时间为4×10-6s，则释放了____________J的电能。若这些电能全部转化为内能，这相当于质量为___________kg的煤完全燃烧释放的能量。（q煤=3×107J/kg）
21、有两个电路元件A和B，流过元件的电流与其两端电压的关系如图所示，A的电阻值为_____Ω;当A和B串联,两者电阻相同时，电源电压为_____V；A和B并联在电压为2.5V的电源两端A、B的电功率之比为_____。
22、有一种亮度可以调节的小台灯，灯泡L的额定电压为24V，通过灯泡L的电流跟其两端电压的关系如图所示，则灯泡的额定功率为 __________，若该台灯在额定电压下正常工作10min，有 __________J电能转化成内能和 _________能。
23、某品牌电动玩具警车的内部等效电路如图，阻值为2Ω的警灯与线圈电阻为0.5Ω的电动机串联。当玩具警车正常匀速行驶时，通过电动机线圈的电流为1A，则警灯两端的电压是______V；2min内电动机线圈产生的热量是______J。
三、实验题。
24、如图所示是研究电流做功多少跟什么因素有关的实验装置图。图中砝码被提起越高，表明电流做的功越多，现将质量一定的砝码通过细线挂在定滑轮下面，闭合开关，测得的数据如下表：
实验次数 电流表示数（A） 电压表示数（V） 通电时间（s） 砝码上升高度（m）
1 0.20 1.5 1 0.4
2 0.20 1.5 2 0.8
3 0.32 3 1 1.2
(1) 比较实验次数1和2，可以归纳的结论是：
_________________________________。
（2）比较实验次数1和3，可以归纳的结论是：________________________________。
（3）通过（1）和（2）可以发现，这里研究物理规律采用的方法在物理学中叫做_____ 法，请举出采用这种方法研究物理规律的两个实例：_______________、______________。
25、某市中考实验操作考试时，实验员为“测量小灯泡的额定电功率”实验准备了以下器材：额定电压为2.5 V的小灯泡（正常发光时电阻约为10 Ω）、规格为“12 Ω　1 A”的滑动变阻器、开关、电流表、电压表各1个，新干电池4节，导线若干。
（1）图甲中有一根导线的连接是错误的，请你在错误的导线上打“×”。
（2）闭合开关前，应将滑片P移到最　　　　（选填“左”或“右”）端。
（3）经检查，电路连接无误，各元件完好，闭合开关后，无论怎样移动滑片P，电压表的示数都调不到2.5 V，出现这种现象的原因是　　　　　　　　　　。
（4）解决上述问题后，移动滑片使电压表的示数为2.5 V时，小灯泡正常发光，此时电流表的示数如图乙所示，则小灯泡的额定功率是　　　　W。
（5）测出小灯泡的额定功率后，同学们又把灯泡两端的电压调为额定电压的一半，发现测得的实际功率不等于其额定功率的，请你帮助分析出这种现象的原因是___________________________________________________________。
四、计算类综合题。
26、利用太阳能电池在太阳光照射下发电叫光伏发电。安阳市启动了“光伏工程”示范项目，在某中学的教学楼顶安装了总功率为20kW的光伏发电系统。
（1）光伏发电系统发电时，________ 能转化为________ 能。
2）一天的有效光照时间按8h计算，该光伏发电系统一天共发电多少千瓦时？
（3）该光伏发电系统一天的发电量，如果由热电转换效率为30％的热电厂来完成，需要燃烧多少千克煤？（煤的热值q煤＝3.0×107J / kg )
（4）请写出一条光伏发电的优点。
27、下图是某品牌车载电饭煲简化后的电路原理图，直流电源的电压为，R1、R2均为电热丝。当只闭合S1时是保温挡，功率为96W；当S1、S2都闭合时为加热挡，功率为300W。求：
（1）在加热挡工作时，工作100秒电路中消耗的电能；
（2）R1的阻值；
（3）在保温挡时，R2的电功率。
2022—2023学年物理人教九年级全一册第18章 电功率 练习含答案
人教第18章 电功率
一、选择题。
1、电能表的表盘如图所示，关于电能表下列说法正确的是（ ）
A. 正常工作时，额定功率为220V B. 表盘每转600圈电路耗电1kW h
C. 同时消耗的总功率不能超过2200W D. 电路消耗的总电能是3145kW h
【答案】B
2、对于图中的各种数据，下列说法不正确的是（ ）
A．电能表正常工作时的电压一定为220V，电流一定为10A
B．每消耗1kW·h的电能，电能表的转盘转3000转
C．同时使用的用电器总功率不能超过2200W
D．电能表读数的单位是kW·h
【答案】A
3、在测定小灯泡功率的实验中，已知小灯泡的额定电压为2.5V，同学通过正确实验得到的数据如下表．她分析数据得到了下列结论，其中正确的是( )
电压U/V 1.5 2 2.5 3
电流I/A 0.25 0.29 0.32 0.35
A.灯丝电阻随电压的增大而减小
B.小灯泡的额定功率为0.8W
C.小灯泡的额定功率为所测四次功率的平均值
D.通过小灯泡的电流与它两端的电压成正比
【答案】B
4、甲、乙两个电热器的电阻之比为5∶4，通过的电流之比为2∶1，通电时间之比为1∶2，则电流通过甲、乙两个电热器产生的热量之比为( )
A．5∶2 B．5∶4 C．2∶5 D．10∶1
【答案】A
5、甲、乙两电热丝电阻之比为3：4，通过的电流之比为3：1，则相同时间内产生的热量之比为（ ）
A.27：4 B.9：4 C.4：9 D.4：27
【答案】A
6、家用电能表上显示当前用电示数的单位是（　　）
A. 千瓦时 B. 千瓦/时 C. 瓦秒 D. 瓦/秒
【答案】A
7、如图所示，电源电压恒为6V，电流表量程为，电压表量程为，定值电阻的阻值为10Ω，滑动变阻器的规格为“”。闭合开关S，在确保电路安全的前提下，移动滑动变阻器的滑片P，下列说法中正确的是（ ）
A．电路消耗的最大总功率为3W
B．电流表示数的变化范围为
C．滑动变阻器接入电路的最小阻值为2Ω
D．电阻消耗的最大功率为0.9W
【答案】D
8、小明“测量小灯泡的电功率”，根据如图所示的电路图连好电路后，闭合开关S，发现灯泡不发光，电压表无示数，电流表有示数但未超出量程，则产生这一现象的原因可能是（ ）
A.小灯泡发生了短路 B.小灯泡发生了断路
C.滑动变阻器发生了短路 D.滑动变阻器的滑片接触不良
【答案】A
9、在如图所示的家用电器中，相同时间内产生的热量远小于其消耗电能的是（ ）。
A．电风扇 B．电水壶
C．电熨斗 D．电暖气
【答案】A
10、电能表是用来测量（ ）
A．用电时间 B．用电器在1s内电流做功多少
C．用电器消耗电能多少 D．通过用电器电流大小
【答案】C
11、小梦同学是个爱动脑的孩子，她想知道家里电风扇的实际功率多大，于是她将家里其他用电器都关闭，只让电风扇单独工作了72s，如下图的电能表转盘转了5转，下列说法正确的是（ ）
A．此电能表转盘每小时转过2500转
B．电能表是测量电路中用电器功率的仪器
C．此电能表所在电路的最大电功率为2200kW。
D．电风扇的实际功率是100W
【答案】D
12、在“伏安法测小灯泡(已知额定电压)额定功率”的实验中,下列说法中错误的是(　　)
A.当手移动滑动变阻器滑片时,眼睛应观察电压表的示数
B.在实验中,滑动变阻器的作用是改变被测灯泡的额定功率
C.在实验中,滑动变阻器的作用是改变被测灯泡两端的电压、保护电路
D.小灯泡的额定功率是指小灯泡正常发光时的功率
【答案】B
13、如图所示，电源电压不变，R1、R2是两个相同的电阻，当闭合开关S1，断开S2、S3，通电20min，电路产生的热量为Q；同时闭合S2、S3，断开S1，若要产生相同的热量Q，则需通电（ ）
A．5min B．10min C．20min D．40min
【答案】A
14、下列用电器是利用电流做功获得机械能的是（ ）
A．电灯 B．电热水器 C．电饭锅 D．电风扇
【答案】D
15、如图所示的电路,下列说法中正确的是（ ）
A．断开开关S，通过L2的电流比通过L1的电流大
B．断开开关S，通过L1的电流与通过L2的电流一样
C．闭合开关S，灯L1、L2都会发光
D．闭合开关S，灯L1不会发光
【答案】B
二、填空题。
16、为了搞好城市建设，南京市在市区各交叉路口相继安装了交通红、绿灯和电子警察监控系统。如图7所示某一路口的红、绿灯设施。已知三只灯泡均标有“220V　0．455A”字样，这三只灯是_____________联的，该设施正常工作一天（24h）将消耗____________kW·h的电能。
【答案】并 2．4
17、标有“6V 3W”和“6V 6W”的两盏电灯，若将它们并联在电路中，则它们两端的电压之比为______，相同时间内电流做功之比为______；若将它们串联在电路中，则通过它们的电流之比为______，相同时间内电流做功之比为______。
【答案】1:1 1:2 1:1 2:1
18、某同学用一个电压表和两个电流表测电路中的电压和电流，如图所示。若测出两灯都发光时，电压表的示数，两只电流表、的示数分别为、，则灯泡的功率是______。
【答案】
19、如图所示是探究电流通过导体产生热量与电阻关系的装置。通电前，两侧U形管中水面相平，深度均为8cm，则8cm深水柱产生的压强为　 　Pa．通电后，当电路中电流为0.8A时，通电时间50s，电阻R2产生的热量为　 　J。
【答案】800；320
20、在夏季雨天的一次闪电中，若带电云层与地面间电压为3×109V时发生雷击，放电电流为5×106A，放电时间为4×10-6s，则释放了____________J的电能。若这些电能全部转化为内能，这相当于质量为___________kg的煤完全燃烧释放的能量。（q煤=3×107J/kg）
【答案】6×1010 2000
21、有两个电路元件A和B，流过元件的电流与其两端电压的关系如图所示，A的电阻值为_____Ω;当A和B串联,两者电阻相同时，电源电压为_____V；A和B并联在电压为2.5V的电源两端A、B的电功率之比为_____。
【答案】5 6 5：4
22、有一种亮度可以调节的小台灯，灯泡L的额定电压为24V，通过灯泡L的电流跟其两端电压的关系如图所示，则灯泡的额定功率为 __________，若该台灯在额定电压下正常工作10min，有 __________J电能转化成内能和 _________能。
【答案】9.6W 5760 光
23、某品牌电动玩具警车的内部等效电路如图，阻值为2Ω的警灯与线圈电阻为0.5Ω的电动机串联。当玩具警车正常匀速行驶时，通过电动机线圈的电流为1A，则警灯两端的电压是______V；2min内电动机线圈产生的热量是______J。
【答案】2 60
三、实验题。
24、如图所示是研究电流做功多少跟什么因素有关的实验装置图。图中砝码被提起越高，表明电流做的功越多，现将质量一定的砝码通过细线挂在定滑轮下面，闭合开关，测得的数据如下表：
实验次数 电流表示数（A） 电压表示数（V） 通电时间（s） 砝码上升高度（m）
1 0.20 1.5 1 0.4
2 0.20 1.5 2 0.8
3 0.32 3 1 1.2
(1) 比较实验次数1和2，可以归纳的结论是：
_________________________________。
（2）比较实验次数1和3，可以归纳的结论是：________________________________。
（3）通过（1）和（2）可以发现，这里研究物理规律采用的方法在物理学中叫做_____ 法，请举出采用这种方法研究物理规律的两个实例：_______________、______________。
【答案】(1)电流做功多少与通电时间有关；
(2)电流做功多少与电压、电流有关；
（3）控制变量 研究电流跟电压、电阻的关系 研究导体的电阻与其长度、材料以及横截面积的关系。
25、某市中考实验操作考试时，实验员为“测量小灯泡的额定电功率”实验准备了以下器材：额定电压为2.5 V的小灯泡（正常发光时电阻约为10 Ω）、规格为“12 Ω　1 A”的滑动变阻器、开关、电流表、电压表各1个，新干电池4节，导线若干。
（1）图甲中有一根导线的连接是错误的，请你在错误的导线上打“×”。
（2）闭合开关前，应将滑片P移到最　　　　（选填“左”或“右”）端。
（3）经检查，电路连接无误，各元件完好，闭合开关后，无论怎样移动滑片P，电压表的示数都调不到2.5 V，出现这种现象的原因是　　　　　　　　　　。
（4）解决上述问题后，移动滑片使电压表的示数为2.5 V时，小灯泡正常发光，此时电流表的示数如图乙所示，则小灯泡的额定功率是　　　　W。
（5）测出小灯泡的额定功率后，同学们又把灯泡两端的电压调为额定电压的一半，发现测得的实际功率不等于其额定功率的，请你帮助分析出这种现象的原因是___________________________________________________________。
【答案】(1)如图所示
(2)右　 (3)变阻器的最大阻值过小　
(4)0.6　 (5)灯泡的电阻随温度的降低而减小
四、计算类综合题。
26、利用太阳能电池在太阳光照射下发电叫光伏发电。安阳市启动了“光伏工程”示范项目，在某中学的教学楼顶安装了总功率为20kW的光伏发电系统。
（1）光伏发电系统发电时，________ 能转化为________ 能。
2）一天的有效光照时间按8h计算，该光伏发电系统一天共发电多少千瓦时？
（3）该光伏发电系统一天的发电量，如果由热电转换效率为30％的热电厂来完成，需要燃烧多少千克煤？（煤的热值q煤＝3.0×107J / kg )
（4）请写出一条光伏发电的优点。
【答案】（1）太阳 ；电
（2）发电W=Pt=20kw×8h=160kw h；
答：该光伏发电系统一天共发电160kw h；
（3）160kW h=160×3.6×106J=5.76×108J；
燃烧煤的质量
答：需要燃烧煤64kg。
（4）光伏发电的优点：清洁无污染；可再生；节约化石能源。
27、下图是某品牌车载电饭煲简化后的电路原理图，直流电源的电压为，R1、R2均为电热丝。当只闭合S1时是保温挡，功率为96W；当S1、S2都闭合时为加热挡，功率为300W。求：
（1）在加热挡工作时，工作100秒电路中消耗的电能；
（2）R1的阻值；
（3）在保温挡时，R2的电功率。
【答案】（1）30000J； （2）0.48Ω； （3）65.28W。
