2022-2023学年山东省青岛市崂山区九年级（下）开学物理试卷（无答案）

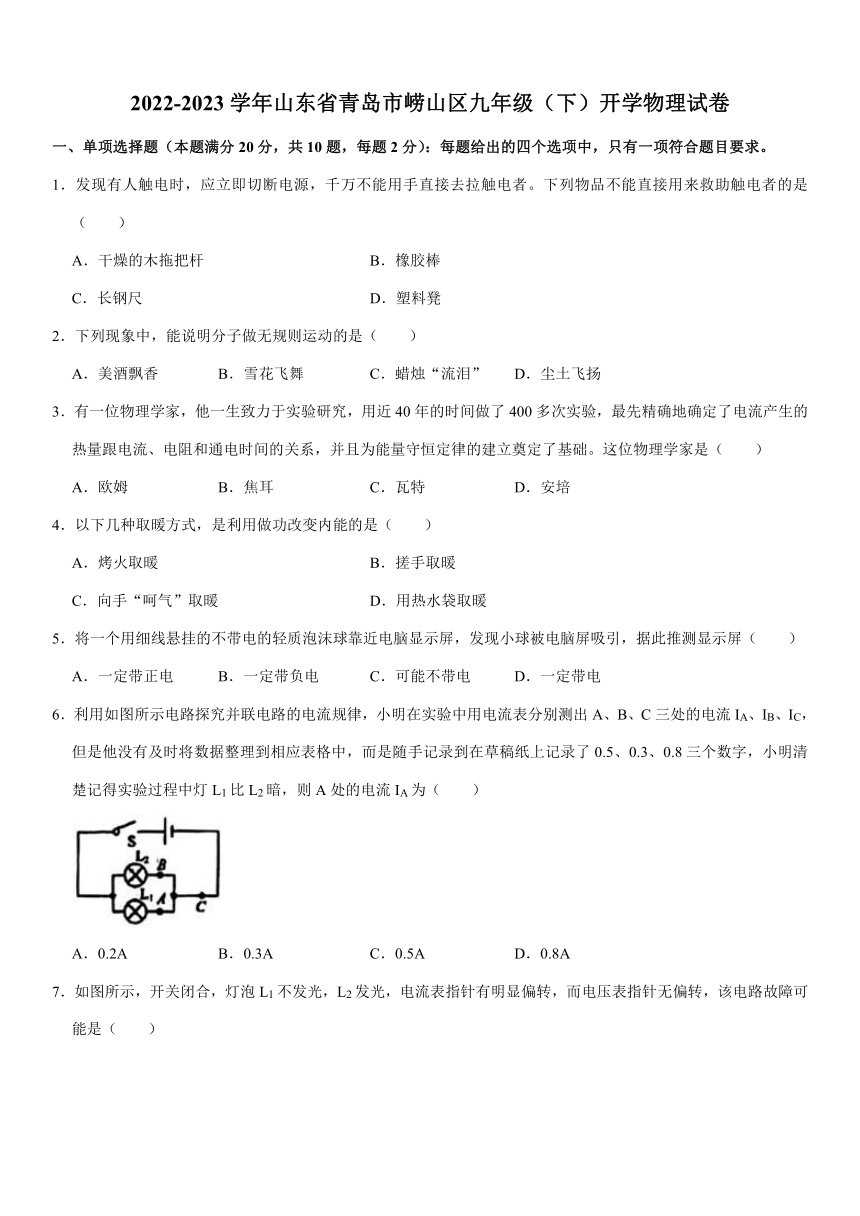

2022-2023学年山东省青岛市崂山区九年级（下）开学物理试卷
一、单项选择题（本题满分20分，共10题，每题2分）：每题给出的四个选项中，只有一项符合题目要求。
1．发现有人触电时，应立即切断电源，千万不能用手直接去拉触电者。下列物品不能直接用来救助触电者的是（　　）
A．干燥的木拖把杆 B．橡胶棒
C．长钢尺 D．塑料凳
2．下列现象中，能说明分子做无规则运动的是（　　）
A．美酒飘香 B．雪花飞舞 C．蜡烛“流泪” D．尘土飞扬
3．有一位物理学家，他一生致力于实验研究，用近40年的时间做了400多次实验，最先精确地确定了电流产生的热量跟电流、电阻和通电时间的关系，并且为能量守恒定律的建立奠定了基础。这位物理学家是（　　）
A．欧姆 B．焦耳 C．瓦特 D．安培
4．以下几种取暖方式，是利用做功改变内能的是（　　）
A．烤火取暖 B．搓手取暖
C．向手“呵气”取暖 D．用热水袋取暖
5．将一个用细线悬挂的不带电的轻质泡沫球靠近电脑显示屏，发现小球被电脑屏吸引，据此推测显示屏（　　）
A．一定带正电 B．一定带负电 C．可能不带电 D．一定带电
6．利用如图所示电路探究并联电路的电流规律，小明在实验中用电流表分别测出A、B、C三处的电流IA、IB、IC，但是他没有及时将数据整理到相应表格中，而是随手记录到在草稿纸上记录了0.5、0.3、0.8三个数字，小明清楚记得实验过程中灯L1比L2暗，则A处的电流IA为（　　）
A．0.2A B．0.3A C．0.5A D．0.8A

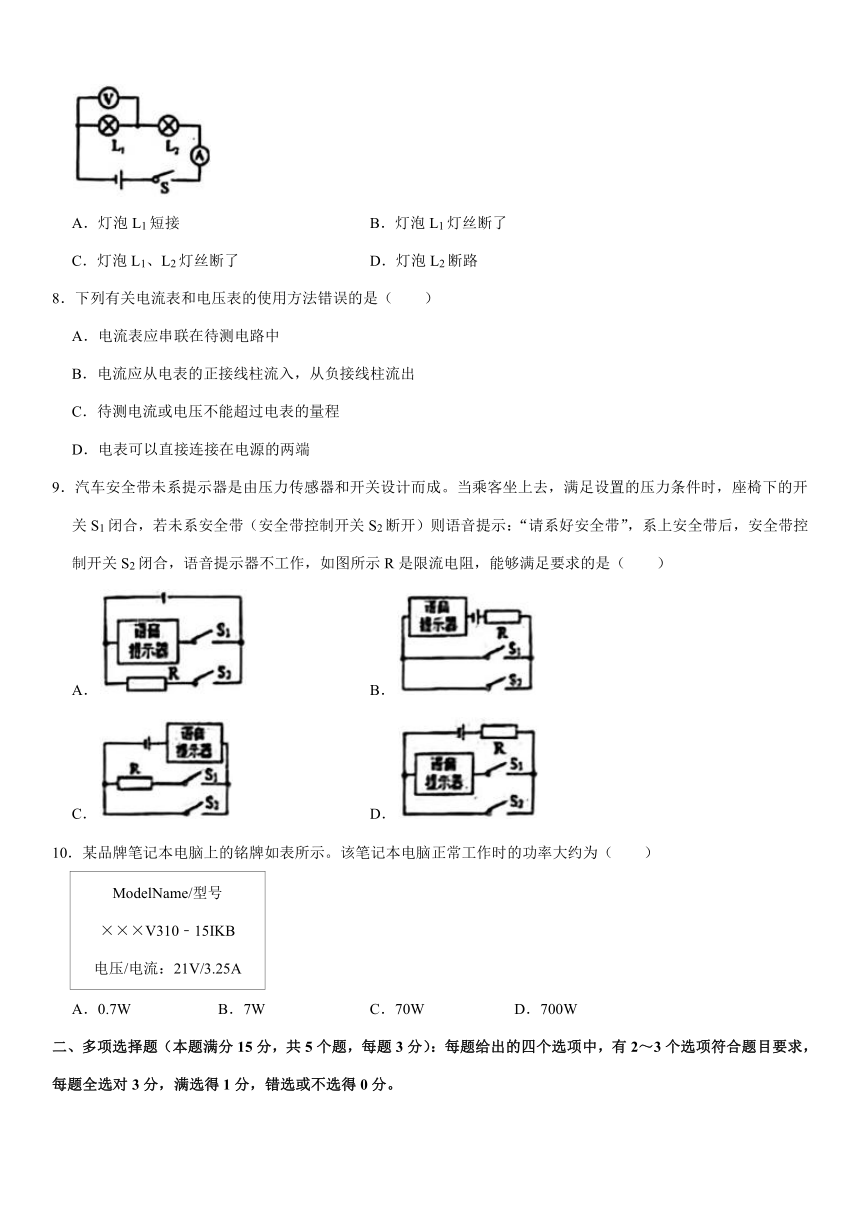

7．如图所示，开关闭合，灯泡L1不发光，L2发光，电流表指针有明显偏转，而电压表指针无偏转，该电路故障可能是（　　）
A．灯泡L1短接 B．灯泡L1灯丝断了
C．灯泡L1、L2灯丝断了 D．灯泡L2断路
8．下列有关电流表和电压表的使用方法错误的是（　　）
A．电流表应串联在待测电路中
B．电流应从电表的正接线柱流入，从负接线柱流出
C．待测电流或电压不能超过电表的量程
D．电表可以直接连接在电源的两端
9．汽车安全带未系提示器是由压力传感器和开关设计而成。当乘客坐上去，满足设置的压力条件时，座椅下的开关S1闭合，若未系安全带（安全带控制开关S2断开）则语音提示：“请系好安全带”，系上安全带后，安全带控制开关S2闭合，语音提示器不工作，如图所示R是限流电阻，能够满足要求的是（　　）
A． B．
C． D．
10．某品牌笔记本电脑上的铭牌如表所示。该笔记本电脑正常工作时的功率大约为（　　）
ModelName/型号 ×××V310﹣15IKB 电压/电流：21V/3.25A
A．0.7W B．7W C．70W D．700W
二、多项选择题（本题满分15分，共5个题，每题3分）：每题给出的四个选项中，有2～3个选项符合题目要求，每题全选对3分，满选得1分，错选或不选得0分。

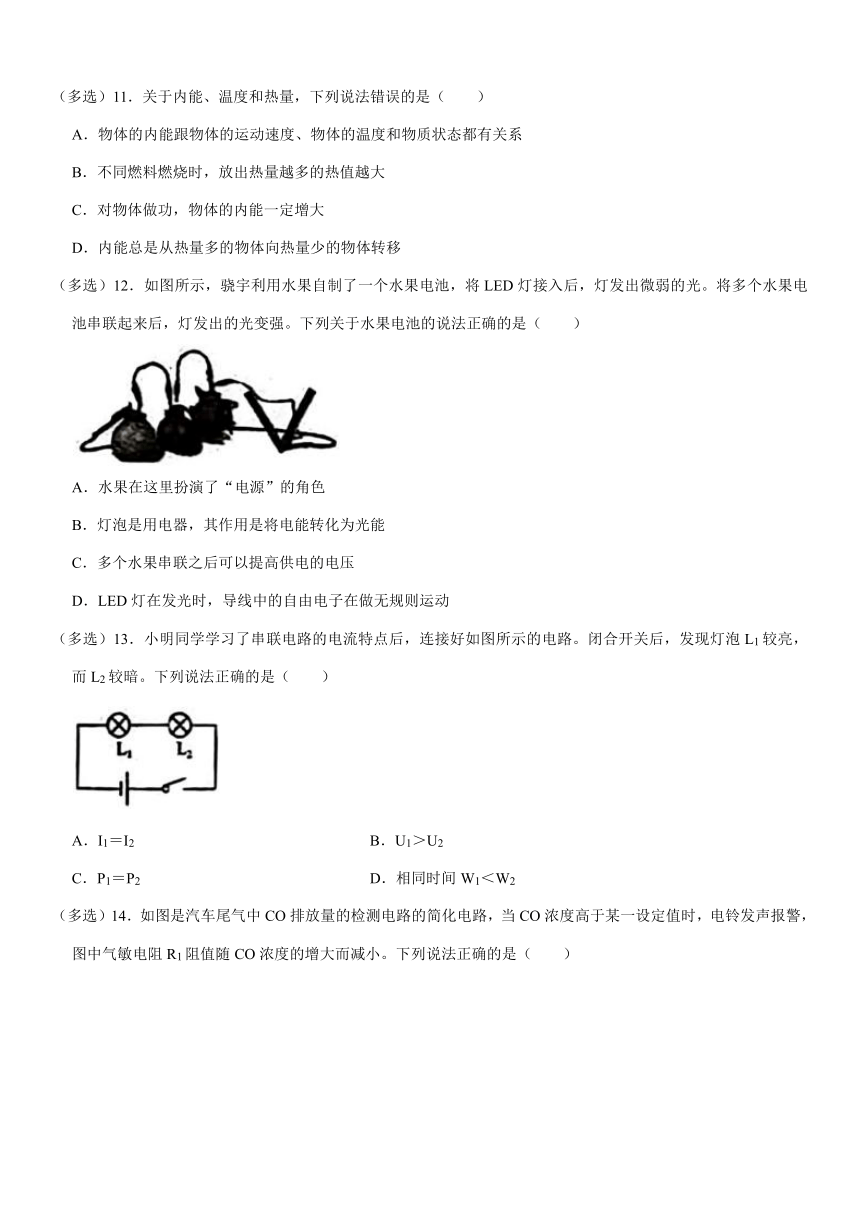

（多选）11．关于内能、温度和热量，下列说法错误的是（　　）
A．物体的内能跟物体的运动速度、物体的温度和物质状态都有关系
B．不同燃料燃烧时，放出热量越多的热值越大
C．对物体做功，物体的内能一定增大
D．内能总是从热量多的物体向热量少的物体转移
（多选）12．如图所示，骁宇利用水果自制了一个水果电池，将LED灯接入后，灯发出微弱的光。将多个水果电池串联起来后，灯发出的光变强。下列关于水果电池的说法正确的是（　　）
A．水果在这里扮演了“电源”的角色
B．灯泡是用电器，其作用是将电能转化为光能
C．多个水果串联之后可以提高供电的电压
D．LED灯在发光时，导线中的自由电子在做无规则运动
（多选）13．小明同学学习了串联电路的电流特点后，连接好如图所示的电路。闭合开关后，发现灯泡L1较亮，而L2较暗。下列说法正确的是（　　）
A．I1＝I2 B．U1＞U2
C．P1＝P2 D．相同时间W1＜W2

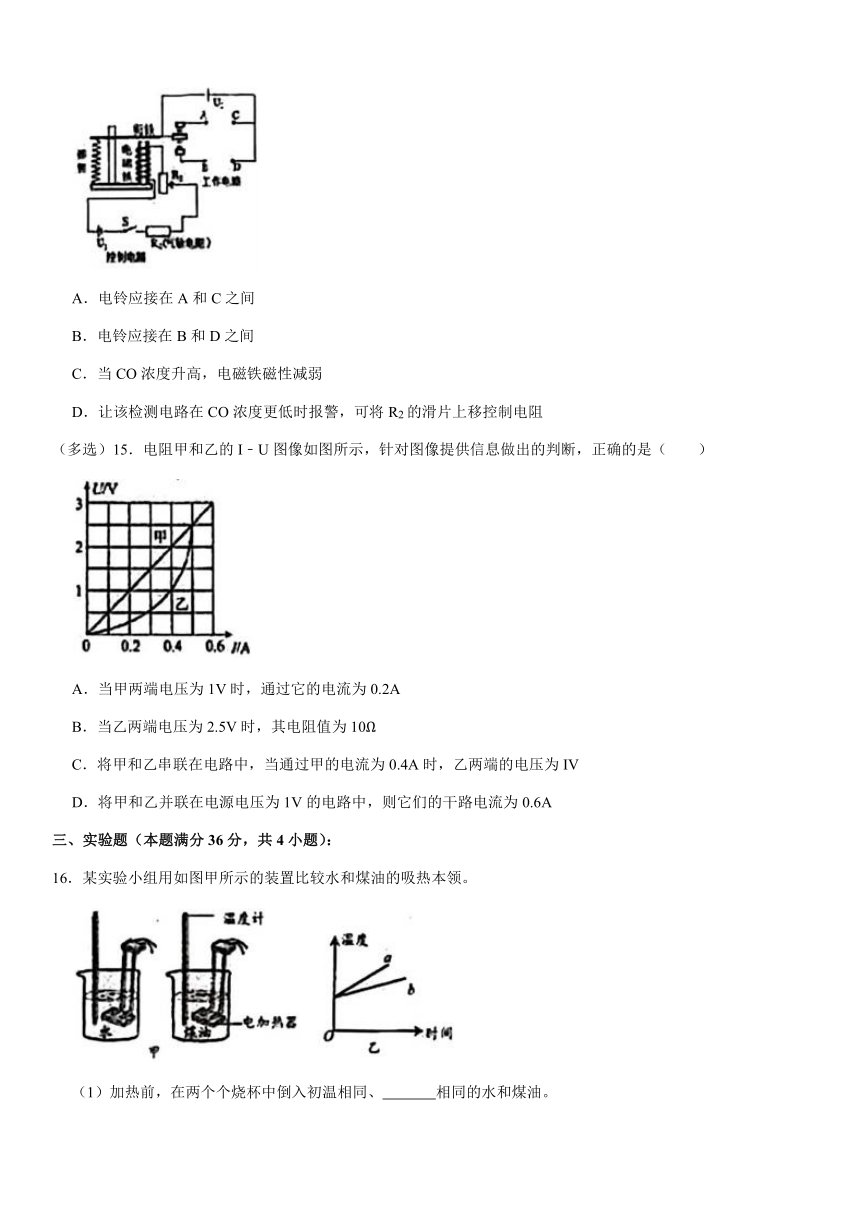

（多选）14．如图是汽车尾气中CO排放量的检测电路的简化电路，当CO浓度高于某一设定值时，电铃发声报警，图中气敏电阻R1阻值随CO浓度的增大而减小。下列说法正确的是（　　）
A．电铃应接在A和C之间
B．电铃应接在B和D之间
C．当CO浓度升高，电磁铁磁性减弱
D．让该检测电路在CO浓度更低时报警，可将R2的滑片上移控制电阻
（多选）15．电阻甲和乙的I﹣U图像如图所示，针对图像提供信息做出的判断，正确的是（　　）
A．当甲两端电压为1V时，通过它的电流为0.2A
B．当乙两端电压为2.5V时，其电阻值为10Ω
C．将甲和乙串联在电路中，当通过甲的电流为0.4A时，乙两端的电压为IV
D．将甲和乙并联在电源电压为1V的电路中，则它们的干路电流为0.6A
三、实验题（本题满分36分，共4小题）：
16．某实验小组用如图甲所示的装置比较水和煤油的吸热本领。
（1）加热前，在两个个烧杯中倒入初温相同、　 　相同的水和煤油。
（2）用两个相同规格的电加热器来加热水和煤油，这是为了 　 　。通电后电加热器将电能转化为 　 　能，水和煤油吸收热量，温度升高。
（3）每隔1min记录一次温度，整个实验操作无误。图乙中，图线 　 　反映水的温度随时间的变化规律，可以发现水的温度比煤油的温度升高得 　 　（选填“快”或“慢”），这表明 　 　吸热本领更强。
（4）同时停止加热，在相同质量的水和煤油温度降低的过程中，水放出的热量与降低的温度之比 　 　（填“大于”、“等于”或“小于”）煤油放出的热量与降低的温度之比。
17．探究小组进行“探究电流与电压的关系”的实验。实验中使用的器材有：电压为6V的电源、规格为“20Ω，1A”的滑动变阻器、电流表、电压表、定值电阻、开关各一个，足量导线。
（1）小组成员小明负责连接实验电路，他想让滑动变阻器的滑片在最左端时连入电路中的阻值最大，请你帮他将图甲的实验电路连接完整。
（2）连接电路时，开关应 　 　，这是为了 　 　。
（3）电路连接完成后，闭合开关，移动滑片P，获得如下表的实验数据，粗心的实验记录员小刚将其中一组实验数据错了，请你在表格中将错误数据用“〇”圈出，并写出正确的数据　 　。小刚出现错误的原因是 　 　。
实验次数 电压U/V 电流I/A
1 1.5 0.3
2 2 0.4
3 2.4 2.4
4 3 0.6
（4）将表格中数据修改正确后，请你在图乙画出此电阻的电流随电压变化的I﹣U图象。
（5）分析实验数据和图象，发现：电阻一定时，导体中的电流与导体两端的电压成 　 　比。
（6）实验后，老师告诉小组成员，实验中采用的定值电阻的阻值R＝5Ω，再次分析实验数据，你还能得到什么实验结论？　 　（写出一条即可）。
18．探究小组进行“测量小灯泡的电功率”实验，实验中小灯泡上标有“2.5V”字样。
（1）连接实验电路如图甲所示，请你在图乙方框中画出对应的实验电路图。
（2）闭合开关，将滑片P向左移动时，电流表示数 　 　，电压表示数 　 　（均选填“变大”、“变小”或“不变”）。
（3）实验中获得表格数据如下表，分析可知：灯泡的亮暗与灯泡的 　 　有关。灯泡正常工作时的电功率是 　 　W，此时灯泡电阻是 　 　Ω。
次数 U/V I/A 灯泡亮度
1 1.0 0.20 较暗
2 2.5 0.30 正常发光
3 3.0 0.32 最亮
（4）晓丽和小雨两人都绘制出小灯泡的U﹣I图象（如图丙所示），　 　绘制的是正确的。
（5）根据实验数据和实验图象，可知：灯泡的电阻是变化的，其阻值的大小可能与 　 　有关，请你利用所给实验器材设计一个实验，证明你的观点。
器材：学生电源、镍铬合金丝、开关、酒精灯、电流表、定值电阻R0、足量导线。
实验步骤：　 　。
实验现象：　 　。
19．某同学利用如图所示装置探究“感应电流产生的条件”
（1）如图，a、b两接线柱间应接入 　 　。
（2）闭合开关，磁场中的导体 　 　（填“上下”、“左右”或“前后”）运动，导体中就会有感应电流产生，据此可以制成 　 　。
（3）在a、b两接线柱间换接 　 　就可以探究“磁场对电流的作用”的实验。闭合开关，导体会 　 　，这一过程 　 　能转化为 　 　能。
四、作图与解析题（本题满分10分，共3小题）：
20．闭合开关，小磁针静止时的指向如图所示，请你在图中标注出通电螺线管的N、S级，小磁针的N、S极。
21．如图，小明学习了“生活用电”后，想要在自己的书房安装一个三孔插座和一个带开关的灯。请你用笔画线代替导线将它们正确接入电路。
22．如图所示的甲、乙两个电路中，开关闭合后，输电线都会因电流过大而燃烧起来，甲、乙两图产生电流过大的原因是不同的，请你选取其中一个电路，解释一下电路中电流过大的原因。
电路 　 　
电流过大的原因是：　 　。
五、计算题（本题满分19分，共4小题）
23．一定质量的水从20℃升高到70℃，吸收了4.2×104J的热量，求水的质量是多少？
24．一只额定功率是450W的电饭锅，在额定电压下使用，每分钟产生多少热量？
25．某同学设计了如图所示电路测量未知电阻Rx的阻值。单刀双掷开关在位置1时，电压表的示数为U；单刀双掷开关在位置1时，电压表的示数为U1。已知，定值电阻的阻值R0已知，请你：
（1）分别画出单刀双掷开关在位置1、位置2时的等效电路；
（2）利用计算推导出Rx阻值的表达式。
26．灯L标有“6V，3W”字样，滑动变阻器R2的最大电阻为12Ω，R1＝12Ω。当开关S1闭合，S2、S3断开，滑片P滑至滑动变阻器a端时，灯L恰好正常发光，求：
（1）电源电压是多少？
（2）当S1、S2、S3都闭合且滑动变阻器滑片P滑到R2中点时，此时电路消耗的总功率是多少？
