第十二章·简单机械
12.2 滑轮
人教版八年级物理下册同步教学课件
01
目录
02
03
认识什么是定滑轮和动滑轮。
知道定滑轮和动滑轮的特点。
会根据要求组装和使用滑轮。
中国古代有一种设有望楼，用以登高观察敌情的车辆。
车上高悬望楼，如鸟之巢，故名巢车。又名楼车。
巢车是一种专供观察敌情用的瞭望车，车上用坚木竖起两根长柱，柱子顶端设一辘轳轴 (滑车)，用绳索系一小板屋于辘轳上，可升降。

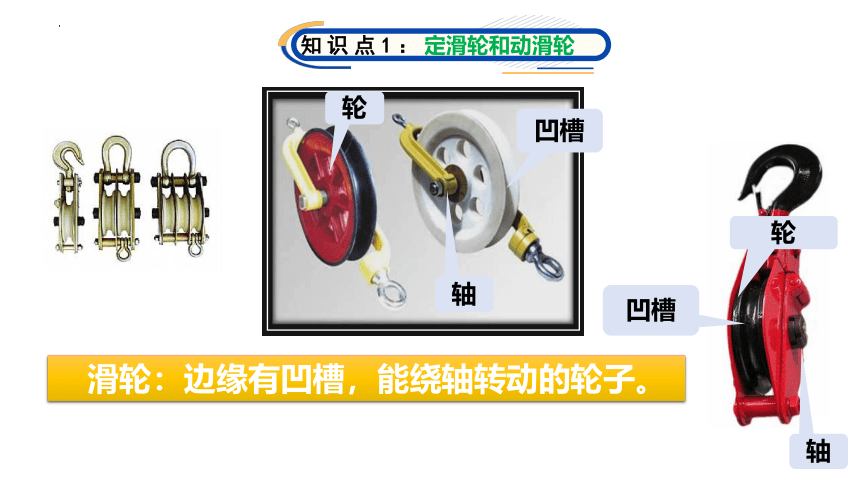

　滑轮：边缘有凹槽，能绕轴转动的轮子。
凹槽
轴
轮
凹槽
轴
轮
知识点1：定滑轮和动滑轮
知识点1：定滑轮和动滑轮

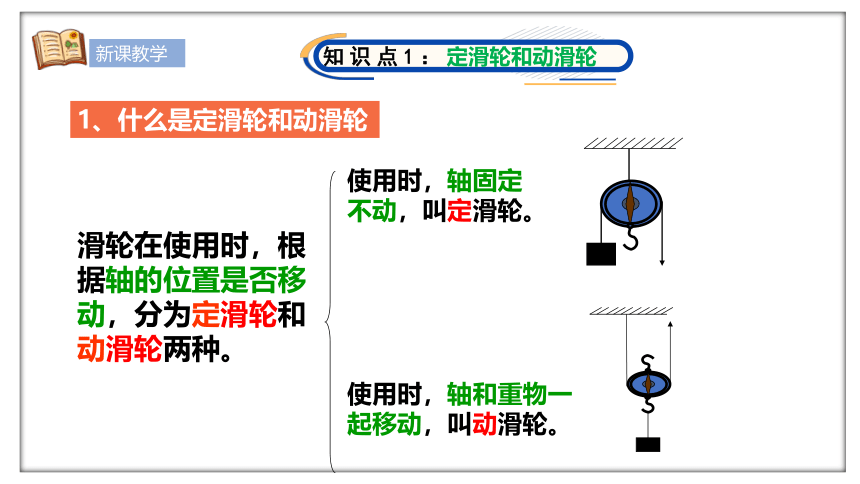

滑轮在使用时，根据轴的位置是否移动，分为定滑轮和动滑轮两种。
使用时，轴固定不动，叫定滑轮。
使用时，轴和重物一起移动，叫动滑轮。
1、什么是定滑轮和动滑轮
新课教学
知识点1：定滑轮和动滑轮

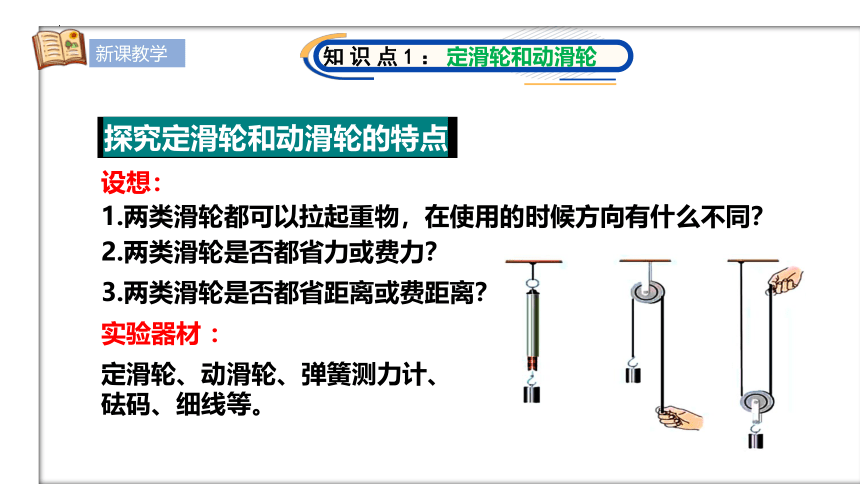

探究定滑轮和动滑轮的特点
设想：
1.两类滑轮都可以拉起重物，在使用的时候方向有什么不同？
2.两类滑轮是否都省力或费力？
3.两类滑轮是否都省距离或费距离？
实验器材 ：
定滑轮、动滑轮、弹簧测力计、砝码、细线等。
新课教学
知识点1：定滑轮和动滑轮
实验1：探究定滑轮的特点
物重G/N 物体移动方向 物体移动 距离h/cm 拉力F/N 拉力 方向 拉力移动
距离S/cm
新课教学
知识点1：定滑轮和动滑轮

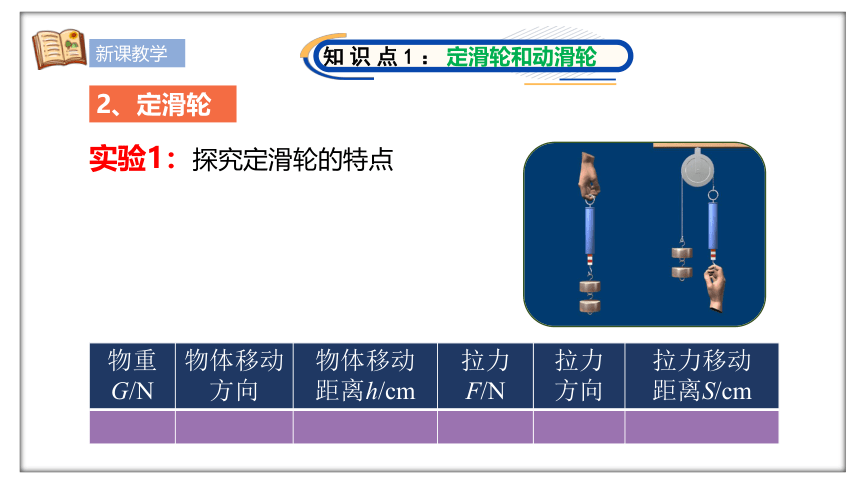

2、定滑轮
实验1：探究定滑轮的特点
物重G/N 物体移动方向 物体移动 距离h/cm 拉力F/N 拉力 方向 拉力移动
距离S/cm
新课教学
知识点1：定滑轮和动滑轮
2、定滑轮
（1）定滑轮的特点
使用定滑轮不省力，不省距离；但可以改变力的方向。
F1
G
O
l1
l2
=
相当于一个等臂杠杆
F1 = F2

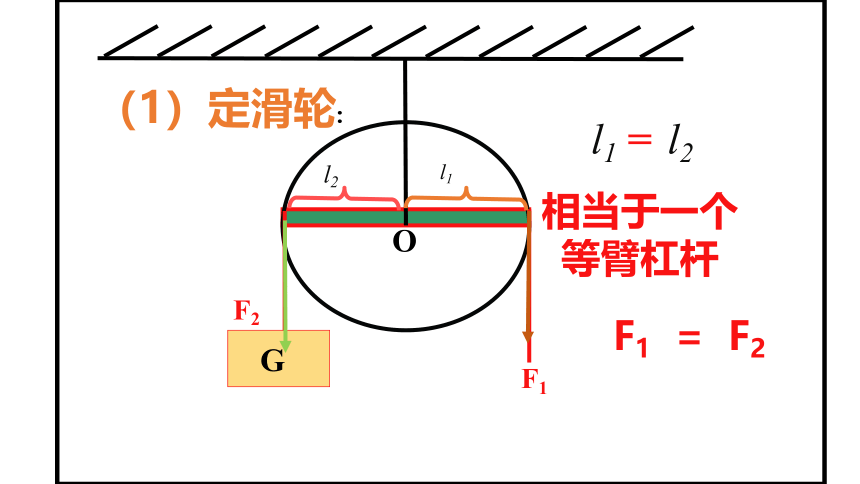

（1）定滑轮:
F2
l2
l1
F1
G
O
l1=l2
相当于一个等臂杠杆
F1 = F2

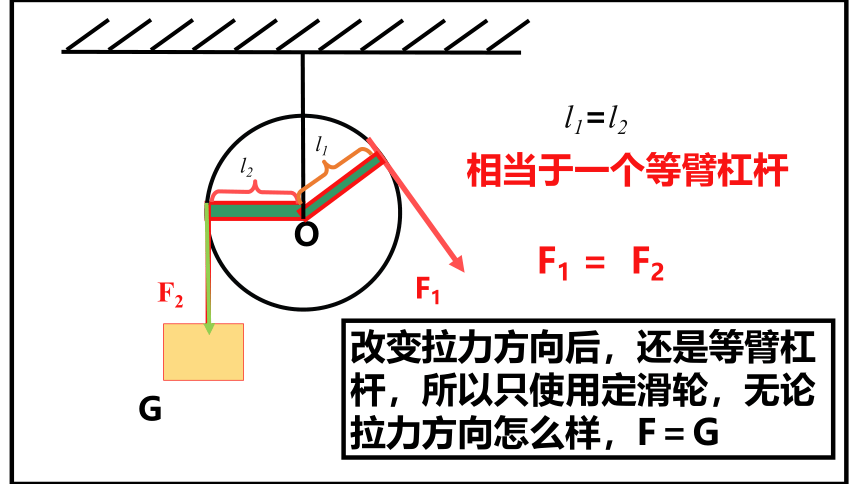

改变拉力方向后，还是等臂杠杆，所以只使用定滑轮，无论拉力方向怎么样，F＝G
l2
l1
F2
物重G/N 物体移动方向 物体移动 距离h/cm 拉力F/N 拉力 方向 拉力移动
距离S/cm
新课教学
知识点1：定滑轮和动滑轮

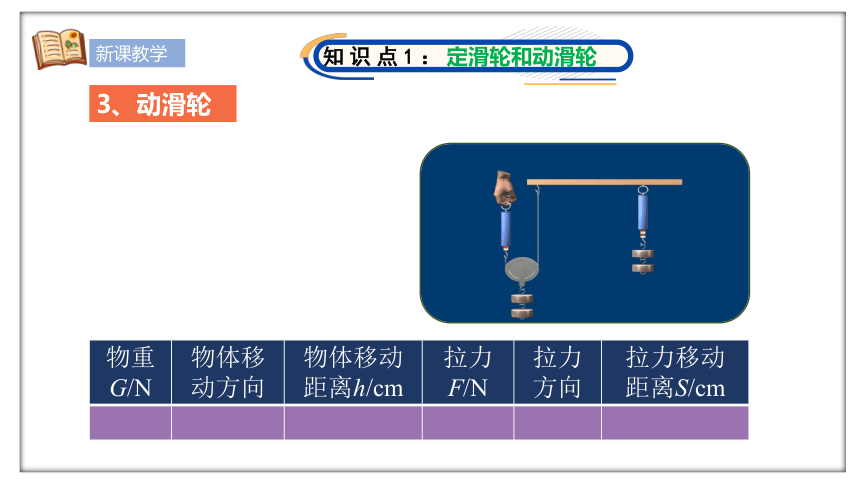

3、动滑轮
（1）动滑轮的特点
使用动滑轮可以省力； 但费距离，且不改变力的方向。
物重G/N 物体移动方向 物体移动 距离h/cm 拉力F/N 拉力 方向 拉力移动
距离S/cm
新课教学
知识点1：定滑轮和动滑轮
3、动滑轮
（2）动滑轮：
实质：
动力臂是阻力臂两倍的省力杠杆。
O
·
l1
l2
F1
F2
l1=2l2
忽略绳重与摩擦时
由杠杆的平衡：F1l1=F2l2
实验中存在绳重与摩擦
F2=G+G动
若拉力F沿斜上方拉，F= G吗？
1
2
F2
F1
G
l1
l2
O
F1/
L1/
∵动力臂l1减小
∴动力F增大
要使动滑轮省一半的力，必须使绳子沿竖直方向拉。
定滑轮：使用定滑轮不省＿＿＿＿，但可以改变施力的＿＿＿，是等臂杠杆，不费距离。
F拉=G物 s绳=h物
动滑轮：使用动滑轮可以＿＿＿＿， 但不能改变施力的＿＿＿＿，是动力臂为阻力臂两倍的省力杠杆，费距离
省力
方向
力
方向
s绳=2h物
=(物+轮)
动滑轮两种常见情况的等量关系（设物体做匀速运动，忽略摩擦）
F=2G物+G轮
=(物+轮)
1.滑轮有______种,使用时滑轮的轴固定不动的叫做_______，使用时滑轮的位置跟被拉动的物体一起运动的叫做______。
2.使用_____滑轮不能省力，但可以改变_____________；使用_______滑轮可以省一半力，但不能改变_____________。
3.就杠杆的力臂长短关系来看，定滑轮实际上就是___________杠杆，而动滑轮是____________________________的杠杆。
等臂
动力臂是阻力臂2倍
两
定滑轮
动滑轮
定
力的方向
动
力的方向
课堂达标
思考一下
定滑轮可以改变力的方向，但是不省距离。
动滑轮可以省力，但是不能改变力的方向。
是否有这样的机械，既可以省力，又可以改变力的方向呢？
新课教学
知识点2：滑轮组
定滑轮与动滑轮的组合叫滑轮组。
如图，给你一个定滑轮，一个动滑轮，细线，等相关器材，将它们组装成滑轮组，有几种方法？
知识点2：滑轮组
物重G/N 物体移动方向 物体移动 距离h/cm 拉力F/N 拉力 方向 拉力移动
距离S/cm
新课教学
物重G/N 物体移动方向 物体移动 距离h/cm 拉力F/N 拉力 方向 拉力移动
距离S/cm
G
G总=G+G动
F
F
若不计绳子重力和摩擦，绳子和滑轮之间没有相对滑动，
则匀速提升物体时
F =
G+G动
2
s =2h
新课教学
知识点2：滑轮组
G
G总=G+G动
F
F
F
若不计绳子重力和摩擦，绳子和滑轮之间没有相对滑动，匀速竖直拉绳子自由端时
F =
G+G动
3
s =3h
新课教学
知识点2：滑轮组
不计绳子重力和摩擦，绳子和滑轮之间没有相对滑动，若动滑轮上有n段绳子承担物重，则匀速提升物体时
（1）拉力就是物体和动滑轮总重的n分之一，即
F =
G+G动
n
（2）绳子自由端移动的距离是物体移动距离的n倍，即
s=
nh
新课教学
知识点2：滑轮组
图2
F
1．如图2所示，物体重G=10N，滑轮重4N，不计摩擦，则拉力F= 。
7N
A
B
C
D
E
2．如图所示，以下滑轮组n=4的是（ ） 。
BC
课堂小结
滑轮
定滑轮
既能省力，又能改变力的方向
省力费距离，但不能改变
力的方向，实质是省力杠杆
不省力，不费距离,可以改变
力的方向，实质是等臂杠杆
滑轮组
动滑轮
①轮轴：由两个半径不等的圆柱固定在同一轴线上组成，大的称为轮，小的称为轴。
各种轮轴
轮
动力
阻力
轴
新课教学
斜
面
1、特点：
2、应用：
省力但是费距离的简单机械
斜坡、盘山路、螺丝钉、钻头等
1．升国旗的旗杆顶上有个重要的装置是（ ）
A．定滑轮 B．动滑轮
C．滑轮组 D．省力杠杆
A
2．定滑轮左端绳子下端挂着相同的重物，若在定滑轮右端的绳子自由端分别沿三个方向用力（如图所示），力的大小分别为：F1、F2、F3，则 （ ）。
A．F1最大 B．F2最大
C．F3最大 D．三个力一样大
F2
F1
F3
D
3． 用滑轮按图甲、乙、丙所示三种不同方式，拉着同一物
体在水平面上做匀速直线运动，拉力分别是F1、F2、F3，则（ ）。
A． F1>F2>F3 　 B． F2>F3>F1 　 C． F2>F1>F3 　D． F3>F1>F2
丙
F3
乙
F2
甲
F1
D
