中考物理一轮复习 第15章 电流和电路 单元练习（含解析）

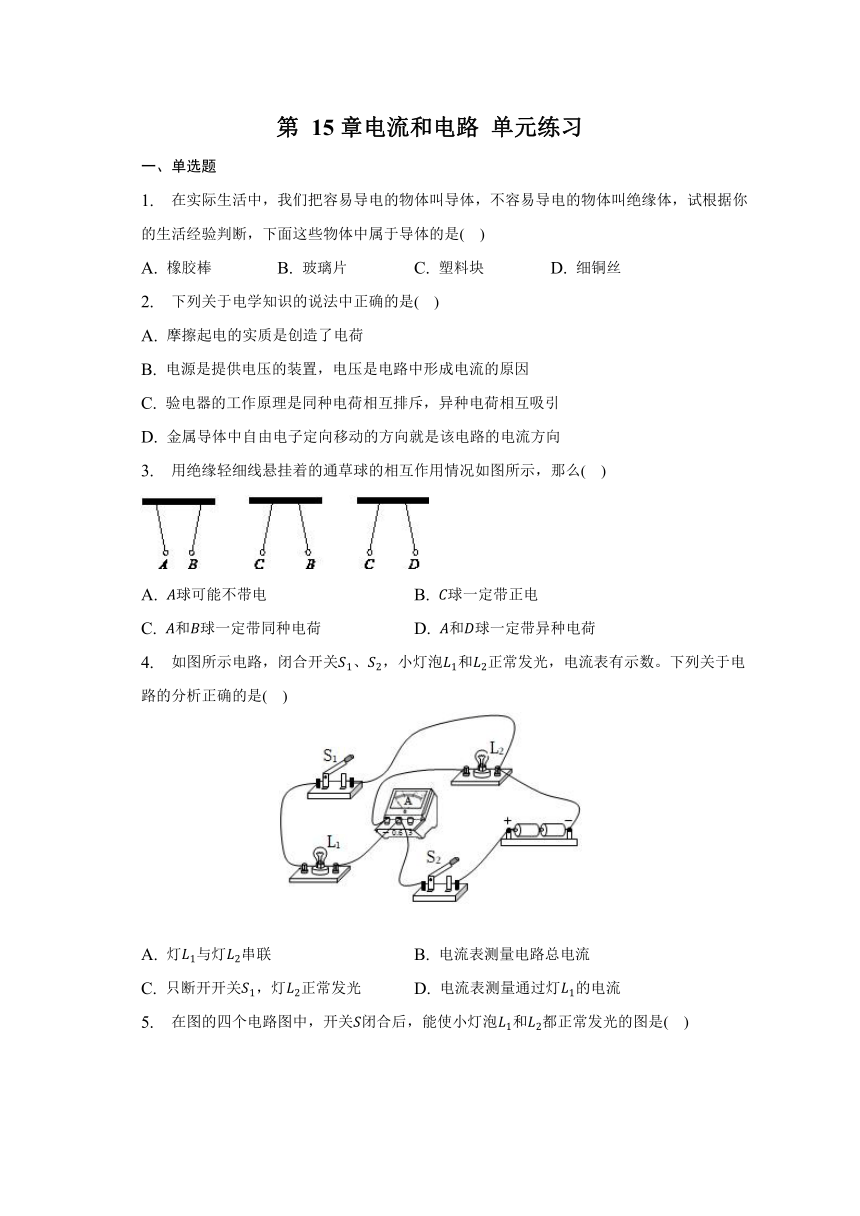

第 15章电流和电路 单元练习
一、单选题
1. 在实际生活中，我们把容易导电的物体叫导体，不容易导电的物体叫绝缘体，试根据你的生活经验判断，下面这些物体中属于导体的是( )
A. 橡胶棒 B. 玻璃片 C. 塑料块 D. 细铜丝
2. 下列关于电学知识的说法中正确的是( )
A. 摩擦起电的实质是创造了电荷
B. 电源是提供电压的装置，电压是电路中形成电流的原因
C. 验电器的工作原理是同种电荷相互排斥，异种电荷相互吸引
D. 金属导体中自由电子定向移动的方向就是该电路的电流方向
3. 用绝缘轻细线悬挂着的通草球的相互作用情况如图所示，那么( )
A. 球可能不带电 B. 球一定带正电
C. 和球一定带同种电荷 D. 和球一定带异种电荷
4. 如图所示电路，闭合开关、，小灯泡和正常发光，电流表有示数。下列关于电路的分析正确的是( )
A. 灯与灯串联 B. 电流表测量电路总电流
C. 只断开开关，灯正常发光 D. 电流表测量通过灯的电流

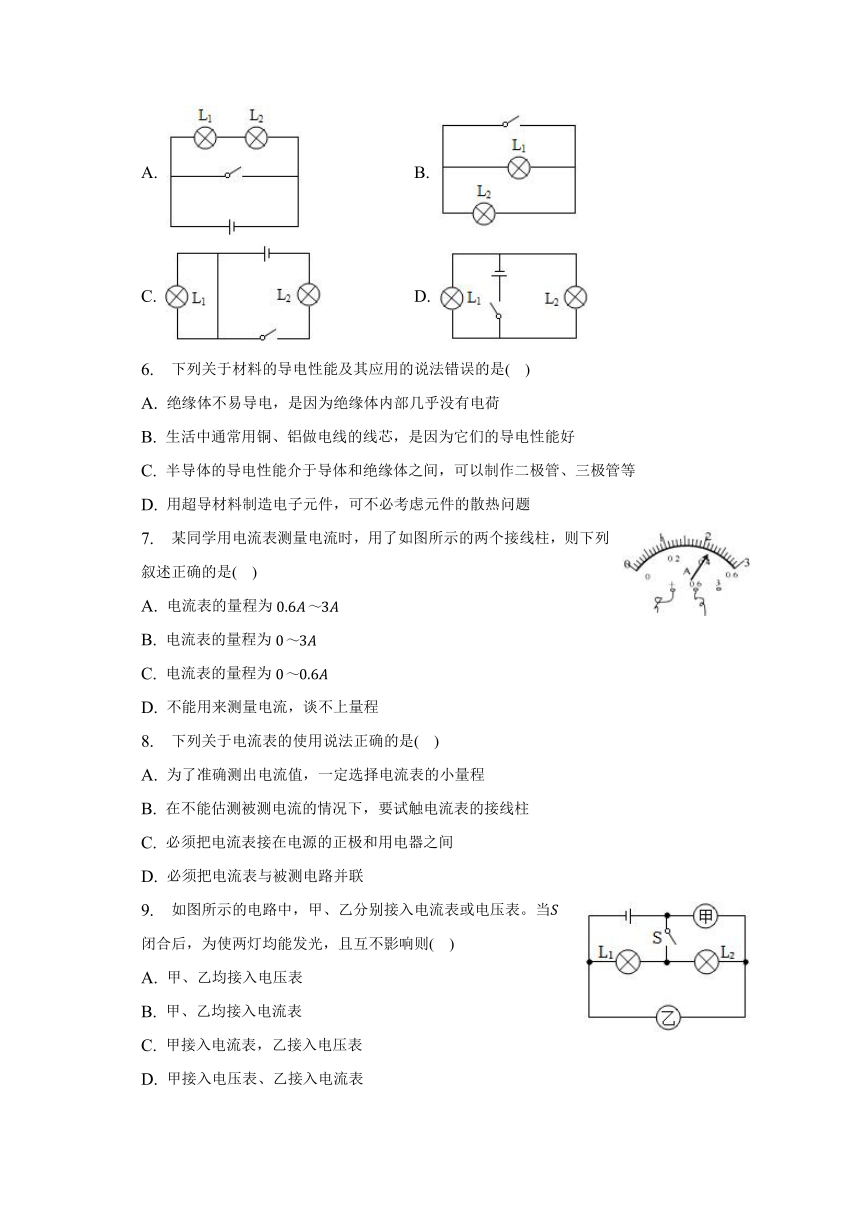

5. 在图的四个电路图中，开关闭合后，能使小灯泡和都正常发光的图是( )
A. B.
C. D.
6. 下列关于材料的导电性能及其应用的说法错误的是( )
A. 绝缘体不易导电，是因为绝缘体内部几乎没有电荷
B. 生活中通常用铜、铝做电线的线芯，是因为它们的导电性能好
C. 半导体的导电性能介于导体和绝缘体之间，可以制作二极管、三极管等
D. 用超导材料制造电子元件，可不必考虑元件的散热问题
7. 某同学用电流表测量电流时，用了如图所示的两个接线柱，则下列叙述正确的是( )
A. 电流表的量程为
B. 电流表的量程为
C. 电流表的量程为
D. 不能用来测量电流，谈不上量程
8. 下列关于电流表的使用说法正确的是( )
A. 为了准确测出电流值，一定选择电流表的小量程
B. 在不能估测被测电流的情况下，要试触电流表的接线柱
C. 必须把电流表接在电源的正极和用电器之间
D. 必须把电流表与被测电路并联
9. 如图所示的电路中，甲、乙分别接入电流表或电压表。当闭合后，为使两灯均能发光，且互不影响则( )
A. 甲、乙均接入电压表
B. 甲、乙均接入电流表
C. 甲接入电流表，乙接入电压表
D. 甲接入电压表、乙接入电流表

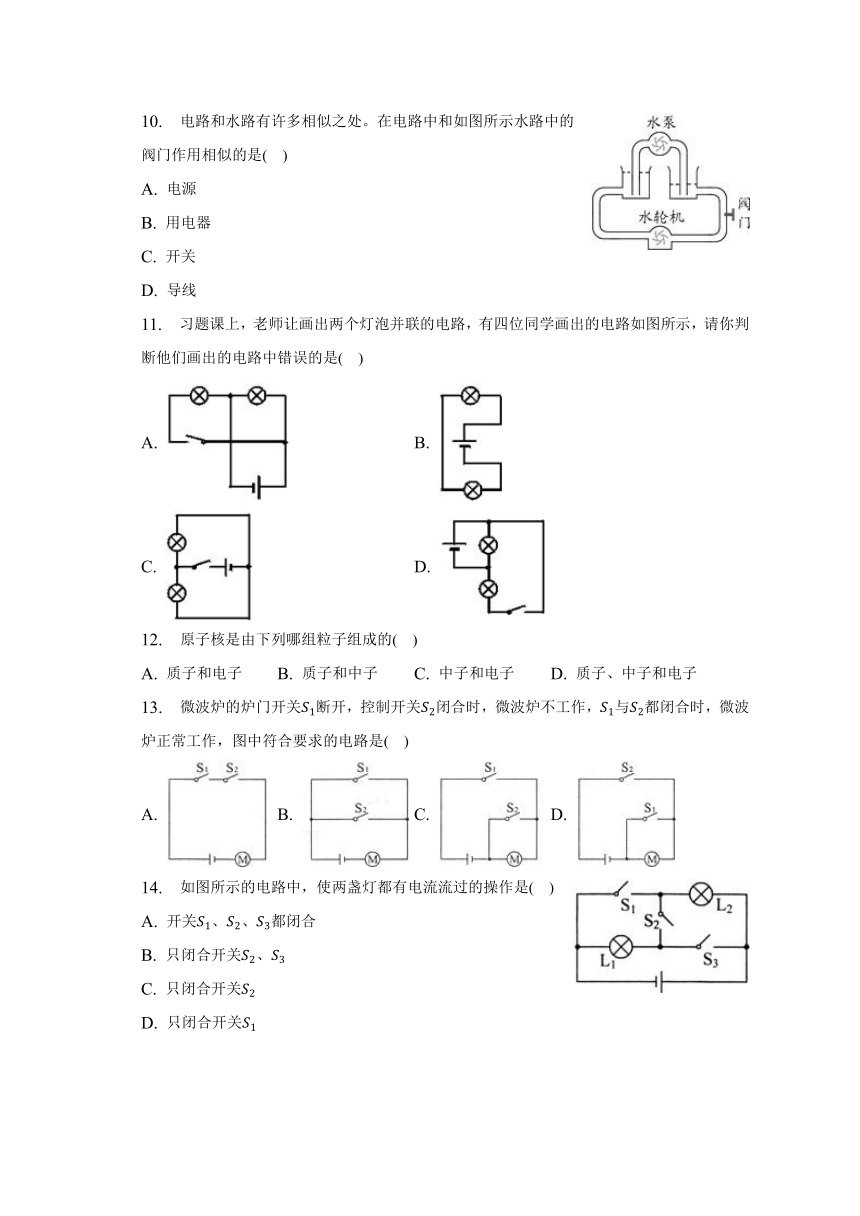

10. 电路和水路有许多相似之处。在电路中和如图所示水路中的阀门作用相似的是( )
A. 电源
B. 用电器
C. 开关
D. 导线
11. 习题课上，老师让画出两个灯泡并联的电路，有四位同学画出的电路如图所示，请你判断他们画出的电路中错误的是( )
A. B.
C. D.
12. 原子核是由下列哪组粒子组成的( )
A. 质子和电子 B. 质子和中子 C. 中子和电子 D. 质子、中子和电子
13. 微波炉的炉门开关断开，控制开关闭合时，微波炉不工作，与都闭合时，微波炉正常工作，图中符合要求的电路是( )
A. B. C. D.
14. 如图所示的电路中，使两盏灯都有电流流过的操作是( )
A. 开关、、都闭合
B. 只闭合开关、
C. 只闭合开关
D. 只闭合开关
二、填空题

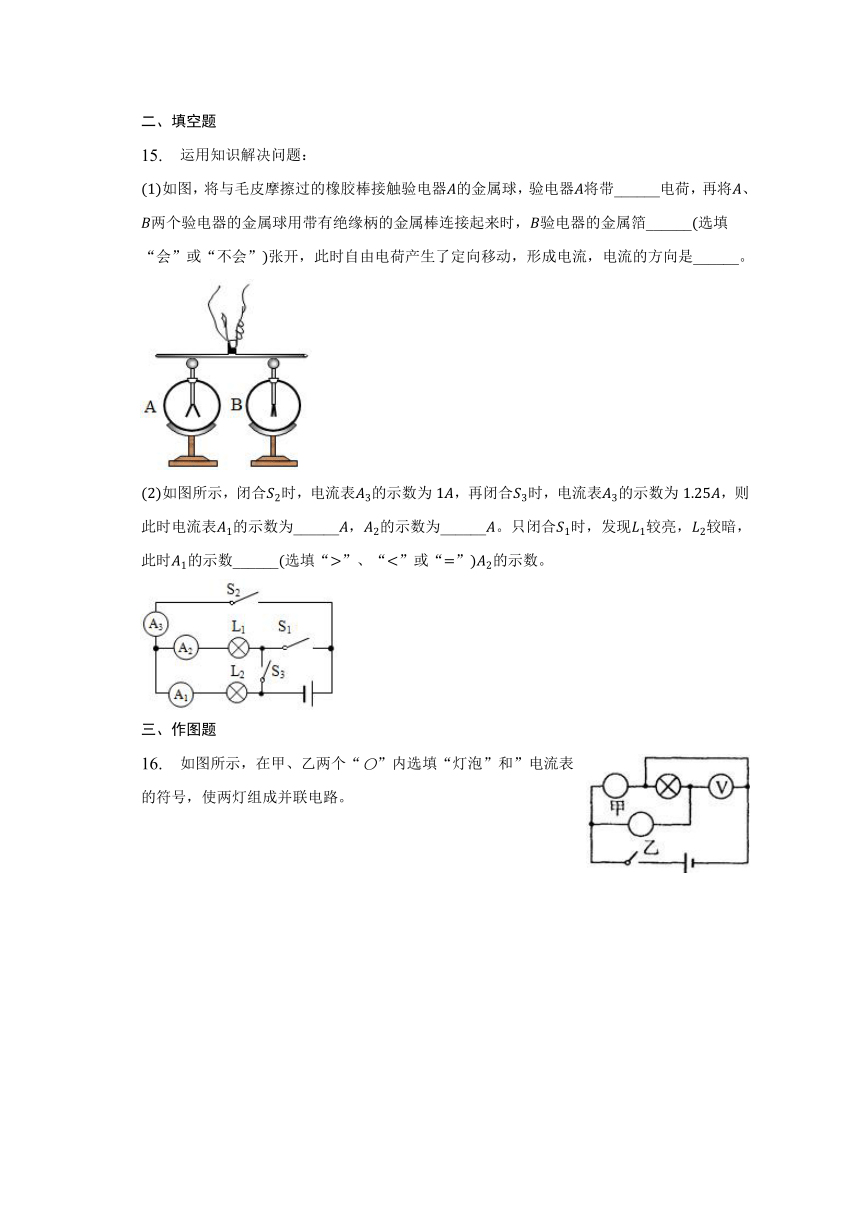

15. 运用知识解决问题：
如图，将与毛皮摩擦过的橡胶棒接触验电器的金属球，验电器将带______电荷，再将、两个验电器的金属球用带有绝缘柄的金属棒连接起来时，验电器的金属箔______选填“会”或“不会”张开，此时自由电荷产生了定向移动，形成电流，电流的方向是______。
如图所示，闭合时，电流表的示数为，再闭合时，电流表的示数为，则此时电流表的示数为______，的示数为______。只闭合时，发现较亮，较暗，此时的示数______选填“”、“”或“”的示数。
三、作图题
16. 如图所示，在甲、乙两个“”内选填“灯泡”和”电流表”的符号，使两灯组成并联电路。
四、实验探究题

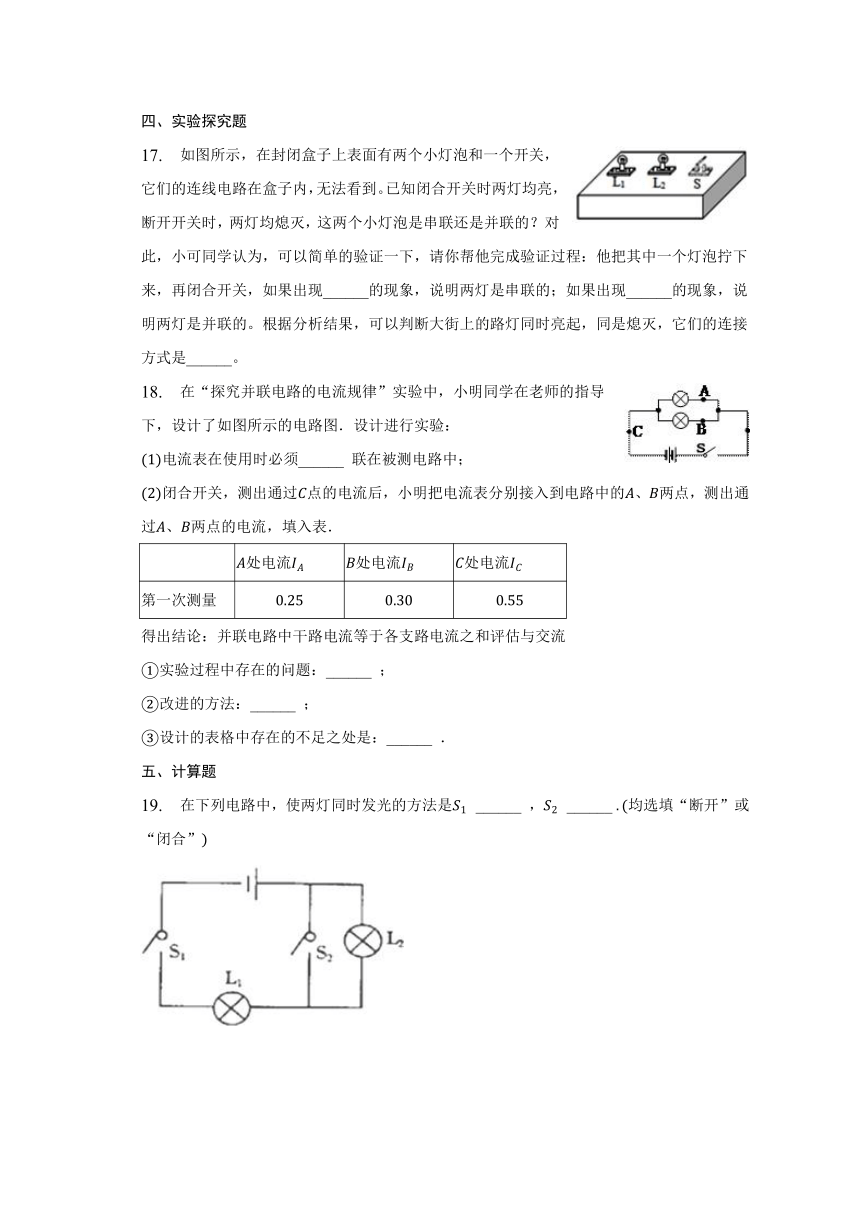

17. 如图所示，在封闭盒子上表面有两个小灯泡和一个开关，它们的连线电路在盒子内，无法看到。已知闭合开关时两灯均亮，断开开关时，两灯均熄灭，这两个小灯泡是串联还是并联的？对此，小可同学认为，可以简单的验证一下，请你帮他完成验证过程：他把其中一个灯泡拧下来，再闭合开关，如果出现______的现象，说明两灯是串联的；如果出现______的现象，说明两灯是并联的。根据分析结果，可以判断大街上的路灯同时亮起，同是熄灭，它们的连接方式是______。
18. 在“探究并联电路的电流规律”实验中，小明同学在老师的指导下，设计了如图所示的电路图．设计进行实验：
电流表在使用时必须______ 联在被测电路中；
闭合开关，测出通过点的电流后，小明把电流表分别接入到电路中的、两点，测出通过、两点的电流，填入表．
处电流 处电流 处电流
第一次测量
得出结论：并联电路中干路电流等于各支路电流之和评估与交流
实验过程中存在的问题：______ ；
改进的方法：______ ；
设计的表格中存在的不足之处是：______ ．
五、计算题
19. 在下列电路中，使两灯同时发光的方法是 ______ ， ______ 均选填“断开”或“闭合”
20. 如图所示，电源电压恒定不变，，，滑动变阻器最大阻值为。当滑动变阻器的滑片位于最右端，闭合，、断开时，电压表的示数为。求：
电源电压；
将滑动变阻器的滑片调至某位置，同时闭合开关、、，此时通过的电流为，电流表的示数为，则通过的电流为多少；
仅闭合开关，并将滑动变阻器的滑片从最右端移至某处，此过程中电压表的示数变化了，则此时和的示数各为多少。
答案解析
1.【答案】
【解析】解：、橡胶棒、玻璃片、塑料块都不容易导电，是绝缘体，不合题意；
D、细铜丝是金属，容易导电，是导体，符合题意。
故选：。
2.【答案】
【解析】解：、摩擦起电的实质是电荷的转移，而不是创造电荷，故A错误；
B、电源是提供电能的装置，将其他形式的能转化为电能；电压是电路中形成电流的原因，故B正确；
C、验电器的工作原理是同种电荷相互排斥，故C错误；
D、正电荷定向移动的方向规定为电流的方向；电子带负电，当金属导体中的自由电子定向移动时，其定向移动方向与电流方向相反，故D错误。
故选：。
3.【答案】
【解析】解：
A、据图可知，吸引，即有两种可能，一种可能是两个小球都带电，且带异种电荷，另一种可能是一个带电，另一个不带电，故A正确；
B、排斥，即两个小球一定带同种电荷，但不能确定带哪种电荷，故B错误；
C、吸引，即有两种可能，一种可能是两个小球都带电，且带异种电荷，另一种可能是一个带电，另一个不带电，故C错误；
D、据上面的分析可知，的带电情况无法判断，故D错误；
故选：。
4.【答案】
【解析】解：灯与灯并联，故A错误；
电流表测量灯电流，故BD错误；
只断开开关，灯正常发光，故C正确。
故选：。
5.【答案】
【解答】
A、当开关闭合时，形成电源短路，故两个灯泡都不发光；
B、该电路中没有电源，因此灯泡均不会发光；
C、开关闭合后，为的基本电路，被短路；
D、开关闭合后，两灯泡并联连接，因此两灯泡都能发光。
故选：。
6.【答案】
【解析】解：
A、绝缘体不善于导电，不是因为绝缘体内没有电荷，而是因为绝缘体内几乎没有能够自由移动的电荷；故A错误，符合题意；
B、因为铜和铝的导电性能好，生活中通常用铜、铝做电线的线芯，故B正确，不符合题意；
C、半导体的导电性能介于导体和绝缘体之间，可以制作二极管、三极管等，在社会各领域应用广泛，故C正确，不符合题意；
D、超导材料的特点就是在温度很低时电阻为零，制造电子元件时，由于没有电阻，不必考虑散热问题，故D正确，不符合题意。
故选A。
7.【答案】
【解析】解：电流要从电流表的正接线柱流入负接线柱流出，由图可知，“”、“”两个是负接线柱，把电压表“”和“”两个接线柱接到电路中，量程为。
故选：。
8.【答案】
【解析】解：、为了准确测出电流值，在不超量程的情况下，尽量选择电流表的小量程，而不是一定选择小量程，故A错误；
B、在不能估测被测电流的情况下，要试触电流表的接线柱，再确定量程的选择，故B正确；
C、电流表应与被测用电器串联，但不一定接在电源的正极和用电器之间，故C错误；
D、电流表相当于导线，必须把电流表与被测电路串联，而不是并联，故D错误。
故选：。
9.【答案】
【解析】解：由图可知，当闭合后，为使两灯均能发光，则通过两盏灯都有电流，假设甲为电流表，可见右边灯泡被短路，不能正常发光，故甲应为电压表；
假设乙为电流表，两个灯泡并联，都发光，故乙应为电流表。
故选：。
10.【答案】
【解析】解：、电源与水泵作用相似，电源提供电压，水泵提供水压，故A错误；
B、用电器与水轮机作用相似，用电器利用电流工作，水轮机利用水流工作，故B错误；
C、开关作用与阀门作用相似，开关控制电路的通断，阀门控制水路的通断，故C正确；
D、导线与水管作用相似，导线是电流的通道，水管是水流的通道，故D错误；
故选：。
11.【答案】
【解析】解：两灯泡并联接入电路中，电流有两条路径，两灯泡互不影响：
A、两灯泡并联接入电路，开关只控制一条支路，连接正确，不符合题意；
B、两灯泡串联接入电路，连接错误，符合题意；
C、两灯泡并联接入电路，开关在干路，控制整个电路，连接正确，不符合题意；
D、两灯泡并联接入电路，开关控制一条支路，连接正确，不符合题意．
故选：．
12.【答案】
【解析】解：分子是由原子组成的，原子是由原子核和核外电子组成的，而原子核还可以再分，它是由更小的粒子：质子和中子组成的．
故选 B．
13.【答案】
【解析】【试题解析】
解：微波炉的炉门开关断开，控制开关闭合时，微波炉不工作，与都闭合时，微波炉正常工作，说明两开关相互影响，不能独立工作，两开关是串联的，由图示电路图可知，A正确；
故选：。
14.【答案】
【解析】解：、开关、、都闭合时，电路发生短路，故不符合题意；
B、只闭合开关、，发光，被短路，故不符合题意；
C、只闭合开关，此时和串联，故两灯中都有电流通过，故符合题意；
D、只闭合开关，只有灯工作，故不符合题意；
故选：。
15.【答案】负 会 由验电器到验电器
【解析】解：毛皮与橡胶棒摩擦，橡胶棒得到电子而带负电荷；带负电的橡胶棒接触不带电的验电器时，橡胶棒上多余的负电荷转移到验电器，使验电器也带负电荷；
验电器带负电荷，不带电，用一根带绝缘柄的金属棒把两个验电器的金属球连接起来的瞬间，验电器上的自由电子向验电器移动，使验电器也带负电荷，两金属箔因带同种电荷相互排斥会张开；
自由电子带负电荷，物理学规定电流方向与正电荷定向移动的方向相同，与负电荷定向移动的方向相反，所以在连接的瞬间，金属杆中的电流方向是由验电器到验电器；
由电路图知，当闭合时，电路为只有的简单电路，
电流表的示数为，即通过的电流为；
再闭合时，两灯并联，电流表测量干路电流，
由于并联电路用电器工作过程中互不影响，所以通过的电流，即电流表的示数仍然为，
通过的电流，即电流表的示数为；
只闭合时，两灯串联，因为串联电路中电流处处相等，所以电流表与示数相等。
故答案为：负；会；由验电器到验电器；；；。
16.【答案】解：如图所示

17.【答案】另一灯不亮 另一灯仍亮 并联
【解析】解：在串联电路中，各用电器之间相互影响，闭合开关后，若取下其中一个小灯泡，则另一灯不亮；在并联电路中，用电器之间互不影响，若取下其中一个灯泡，另一灯不会受到影响；因此，在不拆开桌面的情况下，可以拧下其中的一个灯泡，闭合开关，若另一灯不亮，则说明两灯是串联；若另一灯亮，说明两灯是并联；
路灯很容易坏，如果串联在一起，其中任意一盏坏了，其余的路灯都会不能工作；而实际上其中任意一盏坏了，其余的仍能继续工作，所以路灯是并联连接。
故答案为：另一灯不亮；另一灯仍亮；并联。
18.【答案】串；该小组同学只用两个灯泡，测了一组数据，就得出了结论；更换不同规格的小灯泡，多测几组数据，分析归纳得出结论；缺少了电流的单位
【解析】解：电流表必须与被测电流的电路保持串联，所以要串联在被测电路中．
设计的表格时应注意各物理量的符号和单位；由表格可知：电流没有单位．
因与都小于分析数据知：结论应是
实验时，只测一组实验数据具有偶然性，不能说明普遍规律，应多次测量，所以
存在的问题：该小组同学只用两个灯泡，测了一组数据，就得出了结论；
改进的方法：更换不同规格的小灯泡，多测几组数据，分析归纳得出结论．
不足之处是：缺少了电流的单位．
故答案为：串；
该小组同学只用两个灯泡，测了一组数据，就得出了结论；
更换不同规格的小灯泡，多测几组数据，分析归纳得出结论；
缺少了电流的单位．
19.【答案】闭合；断开
【解析】解：根据电路图可知，当闭合时，断开时，两灯泡串联，因此都可以发光；
当、都闭合开时，被短路，电路为的基本电路，因此发光，不发光．
因此使两灯同时发光，则需使闭合，断开．
故答案为：闭合；断开．
20.【答案】解：
当滑动变阻器的滑片位于最右端，闭合，、断开时，为的简单电路，电压表测的电压即电源电压，因电压表的示数为，故电源电压为；
将滑动变阻器的滑片调至某位置，同时闭合开关、、，短路，与变阻器并联，电流表测电路的总电流，此时通过的电流为，电流表的示数为，
根据并联电路电流的规律，则通过的电流为：
；
仅闭合开关，与变阻器串联，滑动变阻器的滑片滑到最右端时，变阻器连入电路的电阻为，电压表的示数，滑片移至某处，与变阻器串联，此过程中电压表的示数变化了，即电压表的示数：
，根据串联电路电压的规律，的示数：。
答：电源电压为；
通过的电流为；
此时和的示数各为和。
