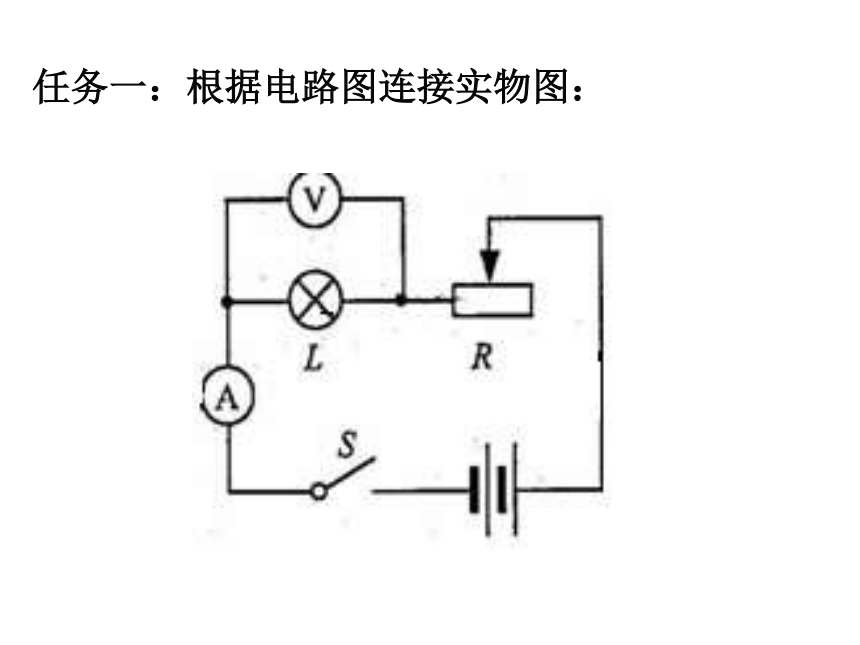

课件11张PPT。测电功率实验的复习任务一：根据电路图连接实物图：

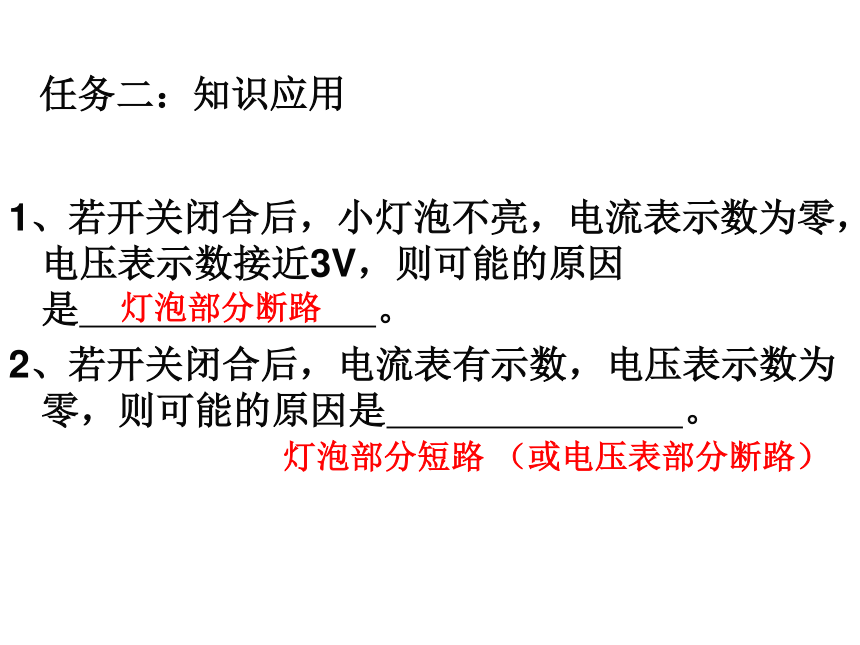

1、若开关闭合后，小灯泡不亮，电流表示数为零，电压表示数接近3V，则可能的原因是 。
2、若开关闭合后，电流表有示数，电压表示数为零，则可能的原因是 。 灯泡部分断路灯泡部分短路 （或电压表部分断路） 任务二：知识应用

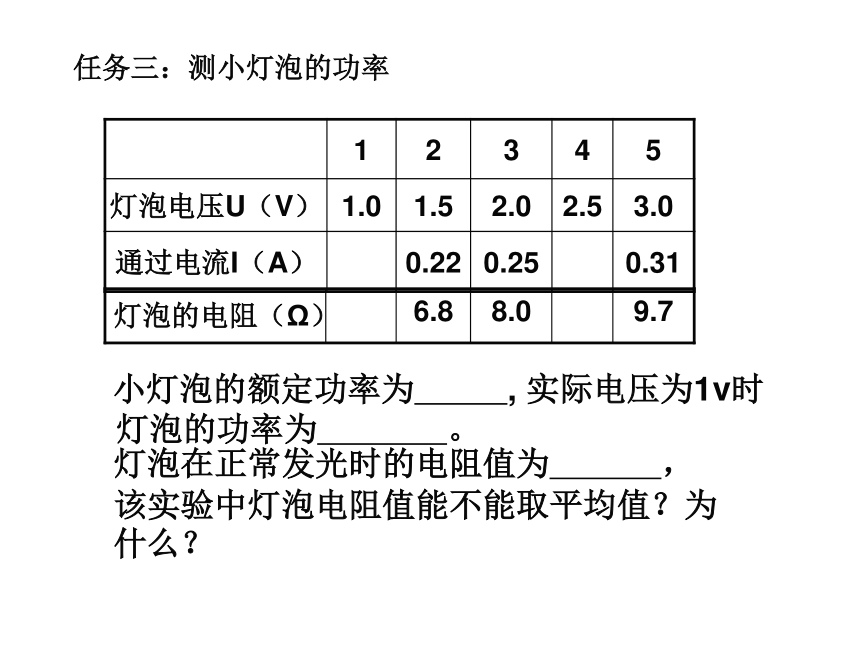

小灯泡的额定功率为 , 实际电压为1v时灯泡的功率为 。任务三：测小灯泡的功率 测小灯泡电功率实验操作注意事项：
1、 连接电路前开关断开，闭合开关前滑动变阻器滑片处在阻值最大处；
2、电源电压大于小灯泡的额定电压（确定干电池的节数的依据）；
3、电压表量程不能小于小灯泡的额定电压；
4、移动滑片时眼睛注视电压表，到电压表示数为小灯泡的额定电压值时，小灯泡正常发光。小贴士思考：电路中接的是标有“0.3A”的字样的灯泡，则测此灯泡的额定功率实验又该怎样操作？ 小明家的电水壶商标上标有“220V1600w”的字样，该电水壶正常工作时的电流是多少？电阻多大？
一次烧水时小明用电能表测得电水壶的实际功率是1700w，请分析产生这种现象得原因有哪些？联系实际 忽略温度对电阻的影响，则在现在的电压下工作，实际功率是多少？ 小明同学利用图甲电路对额定电压已经模糊、额定功率为1W的小灯泡进行了如下研究。按图甲连接电路后，闭合开关S，测得通过小灯泡的电流与小灯泡两端的电压关系如图乙。学以致用（1）据图判断，实验过程中小灯泡的电阻是 (选填“恒定"或“变化")的。
（2）当小灯泡两端的电压为2.5 V时，2分钟内小灯泡消耗的电能为多少?甲乙联系实际学以致用 小明对利用电能表测定电水壶的额定功率
很感兴趣,他观察了家中的电能表，发现表上标
有“2000r/Kwh”字样，于是他关闭了家中其他电
器，单独让电水壶烧水1分钟，发现电能表转盘
转了50转，则他家的电水壶工作时的功率是多少瓦？ 学以致用
