第六章 化学反应与能量
第一节 化学反应与能量
第2课时 化学反应与电能

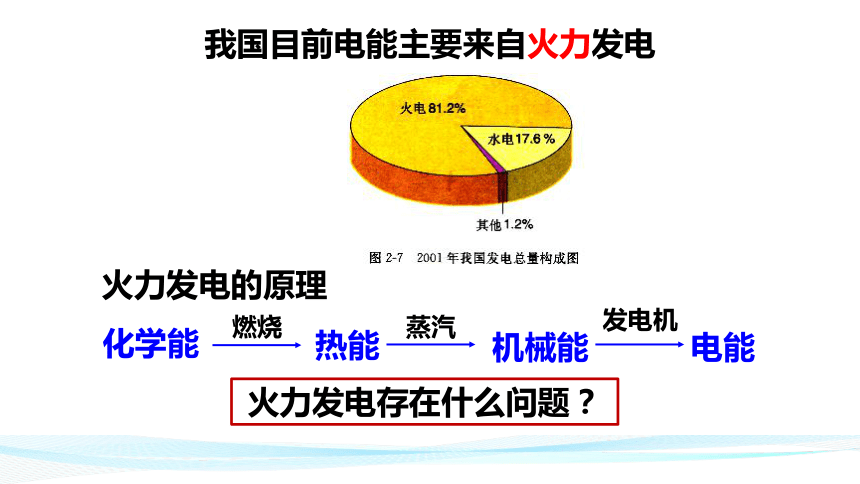

火力发电存在什么问题？
火力发电的原理
我国目前电能主要来自火力发电
化学能
燃烧
蒸汽
发电机
电能
机械能
热能

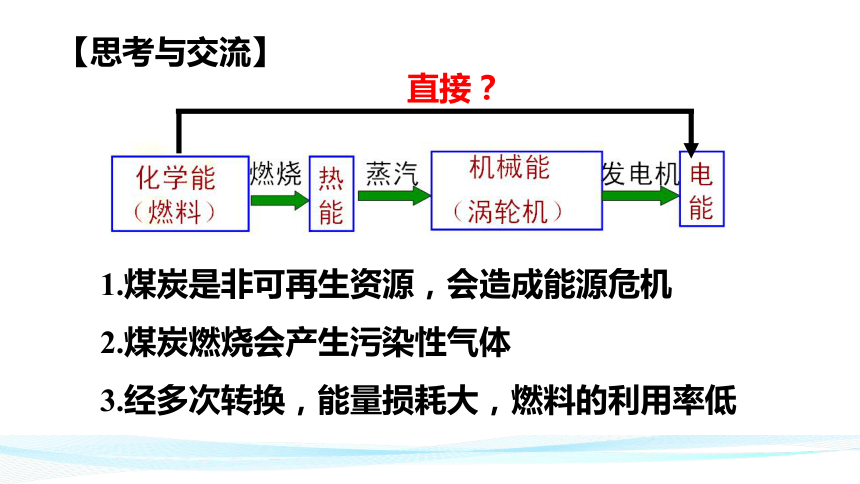

【思考与交流】
直接？
1.煤炭是非可再生资源，会造成能源危机
2.煤炭燃烧会产生污染性气体
3.经多次转换，能量损耗大，燃料的利用率低

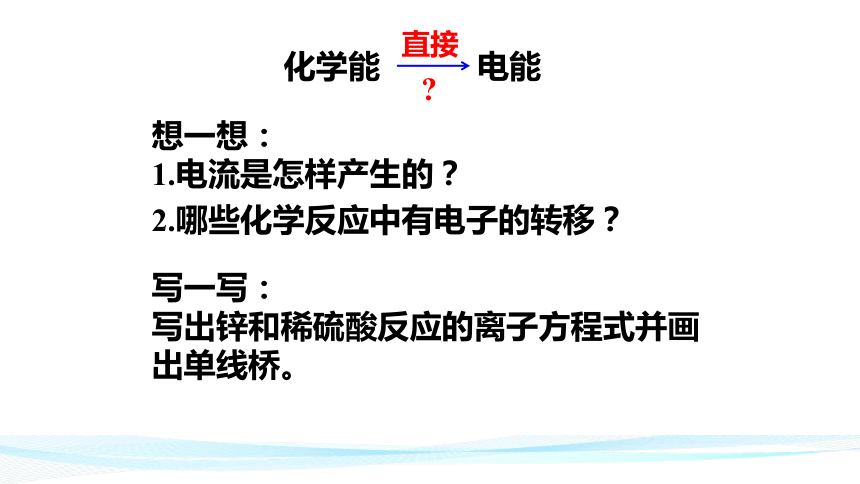

化学能　　 电能
直接
想一想：
1.电流是怎样产生的？
写一写：

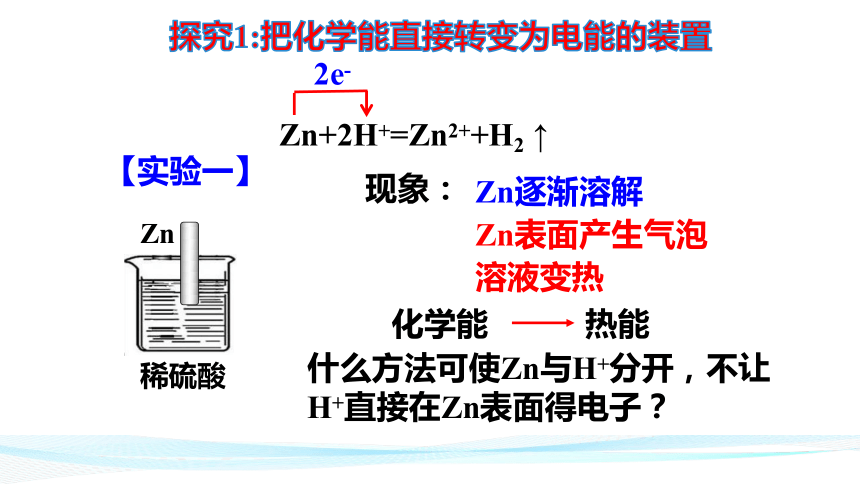

写出锌和稀硫酸反应的离子方程式并画出单线桥。
2.哪些化学反应中有电子的转移？
Zn+2H+=Zn2++H2 ↑
2e-
稀硫酸
Zn
Zn逐渐溶解
Zn表面产生气泡溶液变热
现象：
【实验一】
什么方法可使Zn与H+分开，不让H+直接在Zn表面得电子？
探究1:把化学能直接转变为电能的装置
化学能 热能

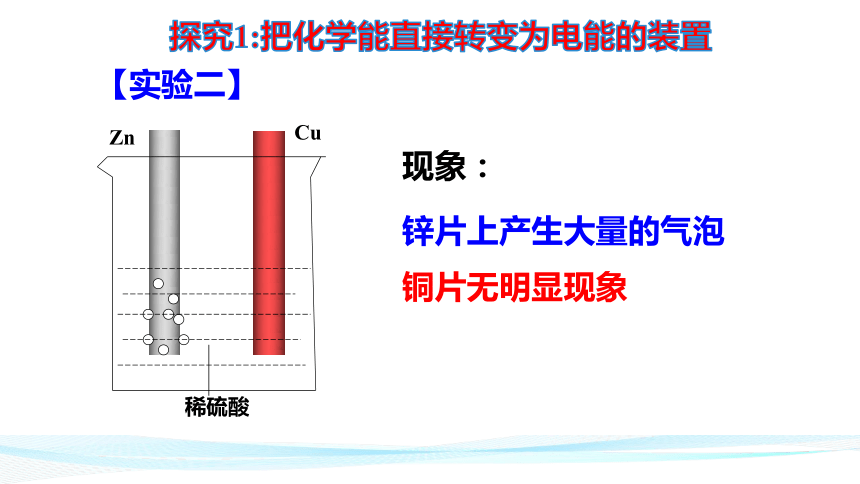

【实验二】
锌片上产生大量的气泡
铜片无明显现象
稀硫酸
Zn
Cu
现象：
探究1:把化学能直接转变为电能的装置
稀硫酸
Zn
Cu
现象：
探究1:把化学能直接转变为电能的装置

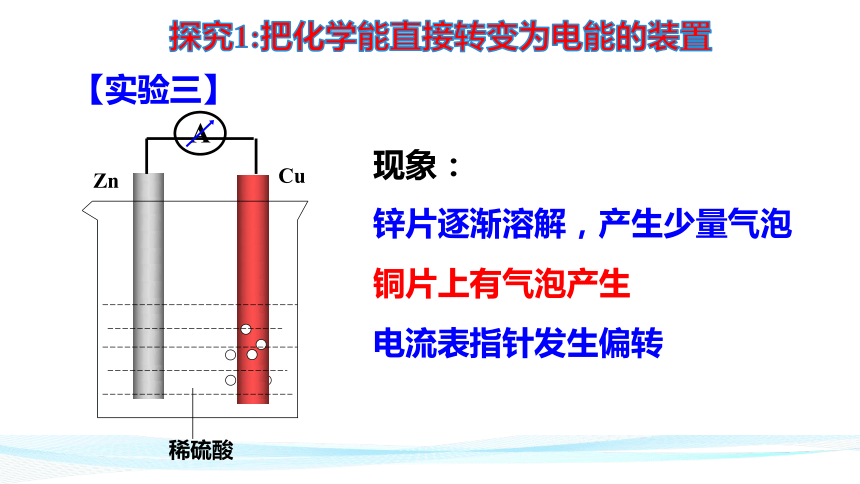

【实验三】
锌片逐渐溶解，产生少量气泡
铜片上有气泡产生
电流表指针发生偏转
A
稀硫酸
Zn
Cu

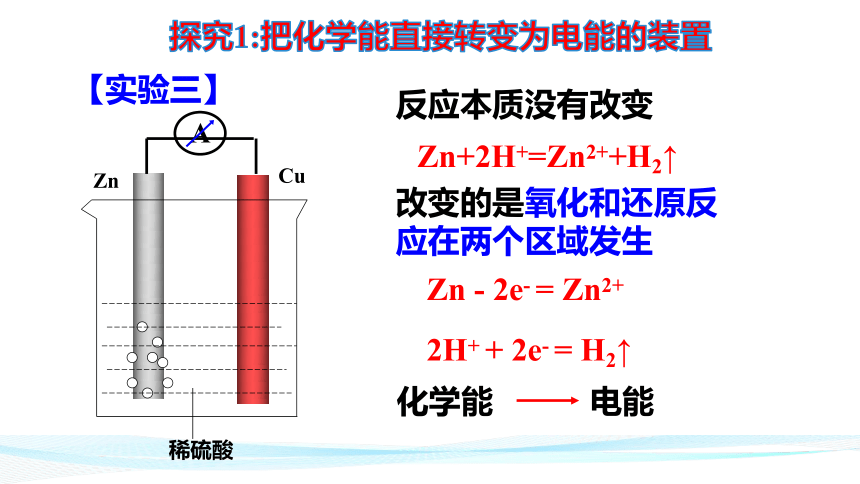

探究1:把化学能直接转变为电能的装置
【实验三】
A
反应本质没有改变
Zn+2H+=Zn2++H2↑
改变的是氧化和还原反应在两个区域发生
Zn - 2e- = Zn2+
2H+ + 2e- = H2↑
化学能 电能
稀硫酸
Zn
Cu

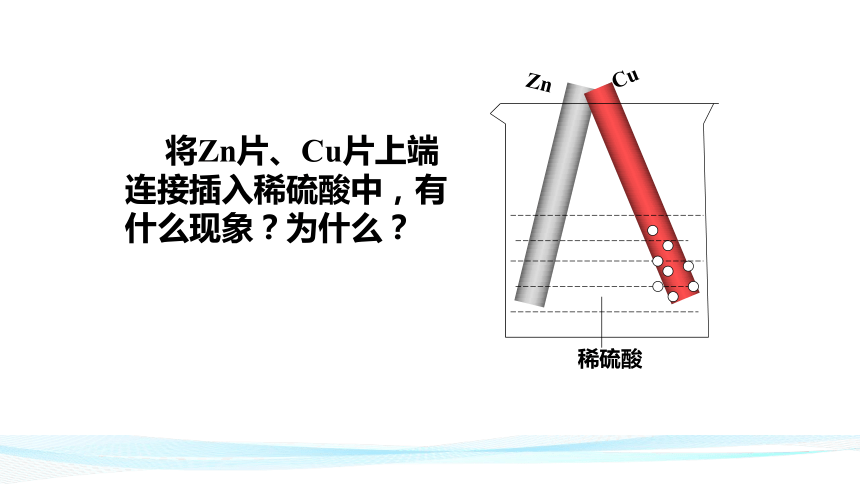

将Zn片、Cu片上端连接插入稀硫酸中，有什么现象？为什么？

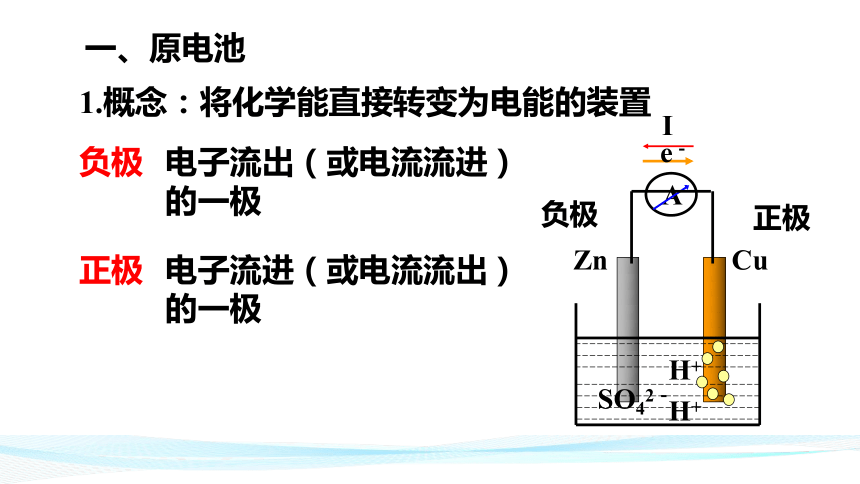

一、原电池
1.概念：将化学能直接转变为电能的装置
A
Zn
Cu
SO42－
H+
H+
正极
负极
e－
I
负极
正极
电子流出（或电流流进）的一极
电子流进（或电流流出）的一极
Cu
Zn
-
-
-
Zn2+
H+
H+
Zn－2e－=Zn2+
2H++2e－=H2↑
氧化反应
还原反应
负极
正极
阳离子
阴离子
SO42-
发生溶解
产生气泡
原电池总反应：Zn+2H+=Zn2++H2↑
电子流向：负极 沿导线 正极
电流方向：正极 沿导线 负极
外电路：
内电路：
阴离子 负极
阳离子 正极
外电路
内电路

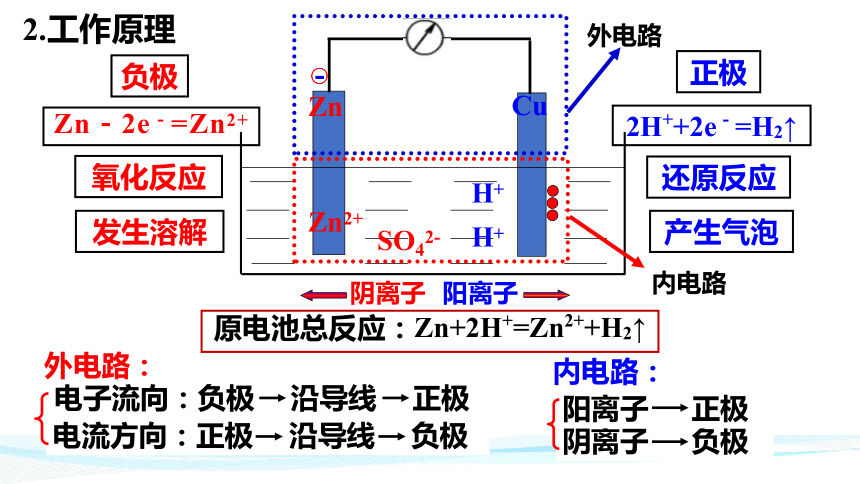

2.工作原理

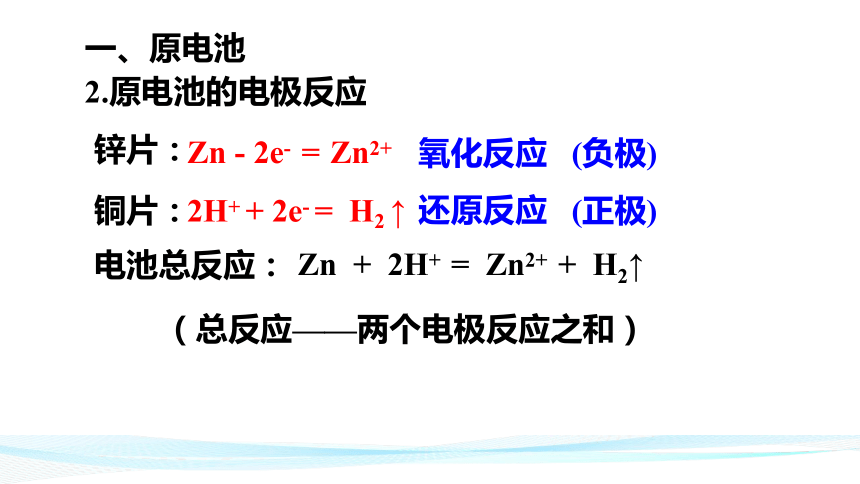

2.原电池的电极反应
锌片：
铜片：
Zn - 2e- = Zn2+
2H+ + 2e- = H2 ↑
电池总反应：
Zn + 2H+ = Zn2+ + H2↑
氧化反应
还原反应
（总反应——两个电极反应之和）
(负极)
(正极)
一、原电池
？
铜-锌-稀硫酸原电池中，铜换成石墨棒能不能产生电流？
通过以上实验想想原电池是由哪几部分组成的，构成原电池的条件又有哪些？
组成：两电极、导线、电解质溶液以及容器
怎样才能构成一个原电池呢？
（可以）
（可以）
（可以）
（不可以）
形成条件一：
活泼性不同的两个电极
负极：较活泼的金属
正极：较不活泼的金属、石墨等
探究2:构成原电池的条件
（可以）
（不可以）
形成条件二：电极需浸入电解质溶液中
探究2:构成原电池的条件
形成条件三：必须形成闭合回路
（不可以）
（可以）
探究2:构成原电池的条件
形成条件四：能自发进行的氧化还原反应
（不可以）
Ag
探究2:构成原电池的条件
3.原电池构成条件
① 两种活泼性不同的金属作电极
（或其中一种为能导电的非金属，如“碳棒”）
其中较活泼金属为负极
较不活泼金属（或非金属）为正极
② 电解质溶液
③ 形成闭合回路
④ 能自发进行氧化还原反应
两极一液一线一反应
A
B
C
D
E
√
【练习】下列哪些装置能构成原电池？
√
F
√
稀硫酸
Zn
Fe
稀硫酸
Ag
Cu
A
稀硫酸
Zn
Cu
√
Zn
H2SO4溶液
G
4.判断原电池正负极方法
判断依据 正极 负极
电极材料
电子流向
电极反应
电极现象
溶液中离子流向
不活泼金属或非金属导体
活泼金属
电子流入
电子流出
还原反应
氧化反应
电极增重或产生气体
电极减轻
阳离子流向正极
阴离子
流向负极
5.原电池原理的应用
①制作化学电源
②加快反应速率
例如，实验室制H2时，由于锌太纯，反应一般较慢，可加入少量CuSO4以加快反应速率。
③判断金属活动性的强弱
④揭示钢铁腐蚀的原因及防止钢铁的腐蚀
钢铁中含有碳，可与Fe组成原电池，发生原电池反应而使钢铁遭到腐蚀
把A、B、C、D四块金属片浸入稀硫酸中，用导线两两相连组成原电池。
若A、B相连时，A为负极；
C、D相连时，D上产生大量气泡；
A、C相连时，电流由C经导线流向A；
B、D相连时，电子由D经导线流向B，
则此四种金属的活动性由强到弱的顺序为（ ）
① A＞B＞C＞D ② A＞C＞D＞B
③ C＞A＞B＞D ④ B＞A＞C＞D
【练习】
②
A＞B
C＞D
A＞C
D＞B
二、原电池的设计与制作
简易电池的设计与制作
【目的】根据原电池原理，设计和制作简易电池，体会原电池的构成要素。
【用品】水果（苹果、柑橘或柠檬等），食盐水，滤纸，铜片、铁片、铝片等金属片，石墨棒，导线，小型用电器（发光二极管、电子音乐卡或小电动机等），电流表。
【实验】
（1）水果电池
（2）简易电池
水果电池中，水果的作用是什么？
超级柠檬电池
1．判断正误(正确的打“√”，错误的打“×”)
(1)火力发电是将化学能间接转化为电能的过程。（ ）
(2)HCl＋NaOH==NaCl＋H2O是放热反应，可以设计成原电池。（ ）
(3)将铜片和锌片用导线连接插入酒精中，电流表指针发生偏转。（ ）
(4)原电池的负极发生氧化反应，正极发生还原反应。（ ）
√
×
×
√
【课堂练习】
2．如图所示各装置中，不能构成原电池的是(烧杯中所盛液体都是稀硫酸)（ ）
D
【课堂练习】
3．下列装置中，能构成原电池的是（ ）
A.只有甲　　 B．只有乙
C.只有丙 D．除乙均可以
甲　　　 乙　　　 丙　　　丁
C
【课堂练习】
4.如图所示电流表的指针发生偏转，同时A极的质量减小，B极上有气泡产生，C为电解质溶液，下列说法错误的是（　　）
A. B极为原电池的正极
B. A、B、C分别为Zn、Cu和稀盐酸
C. C中阳离子向A极移动
D. A极发生氧化反应
C
【课堂练习】
5.判断下列哪些装置构成了原电池？若不是，请说明理由；若是，请指出正负极名称，并写出电极反应式。
√
2H++2e-＝H2↑
负极：
总反应：
正极：
Zn－2e-＝Zn2+
Zn+2H+＝Zn2++H2↑
√
【课堂练习】
正极：
负极：
总反应：
Fe－2e - ＝Fe2+
2Ag++2e- ＝2Ag
Fe + 2Ag+ = Fe2+ + 2Ag
5.判断下列哪些装置构成了原电池？若不是，请说明理由；若是，请指出正负极名称，并写出电极反应式。
【课堂练习】
