第二节
电的应用极为广泛，它在生产生活中是如此重要,那么, 电流是怎样形成的呢？电路的基本构成是怎样的？

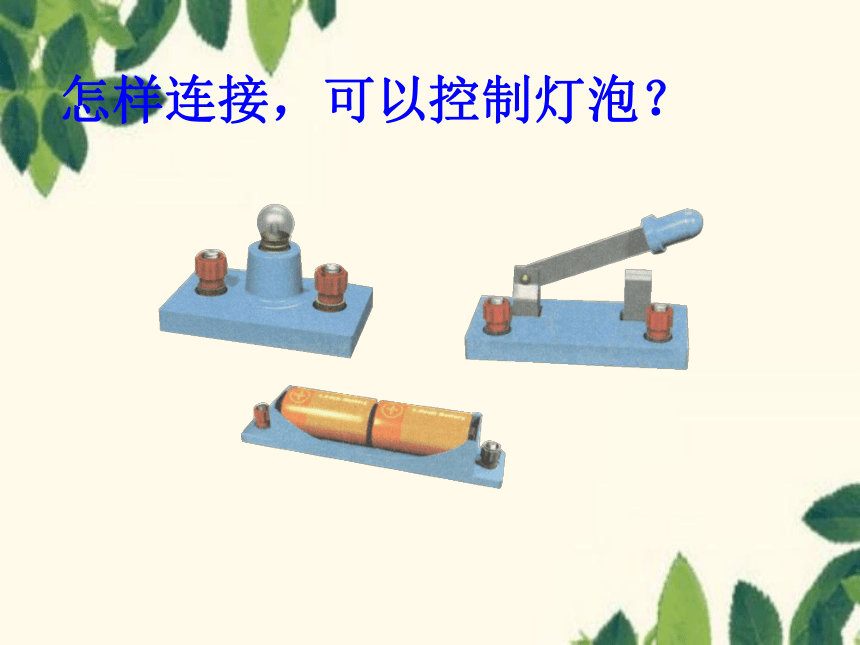

怎样连接，可以控制灯泡？

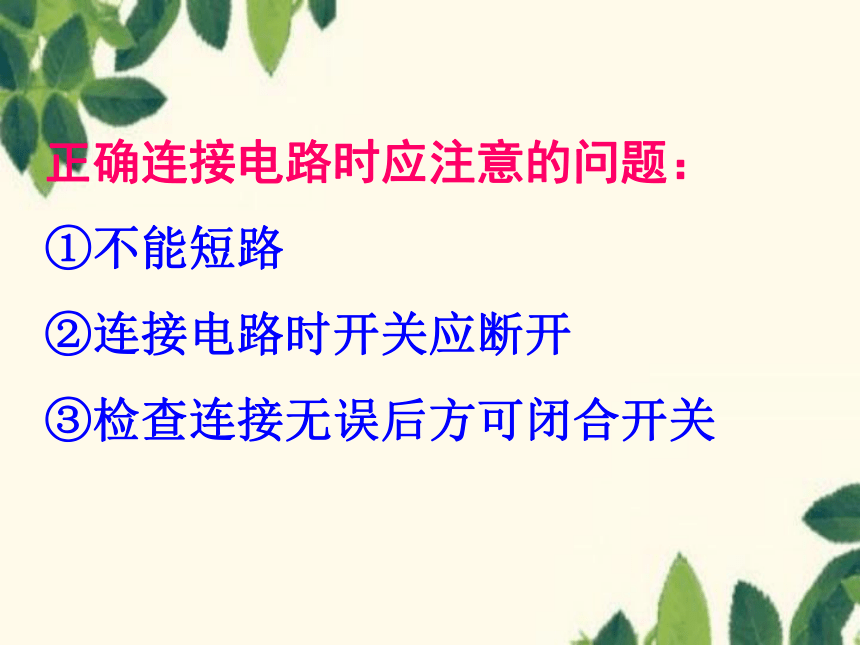

正确连接电路时应注意的问题：
①不能短路
②连接电路时开关应断开
③检查连接无误后方可闭合开关

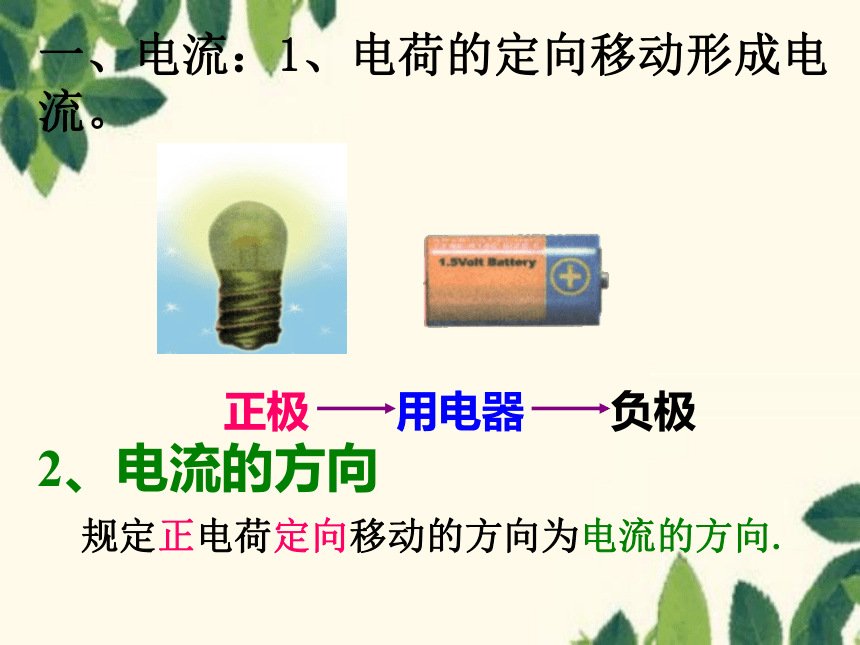

2、电流的方向
规定正电荷定向移动的方向为电流的方向.
正极 用电器 负极
一、电流：1、电荷的定向移动形成电流。

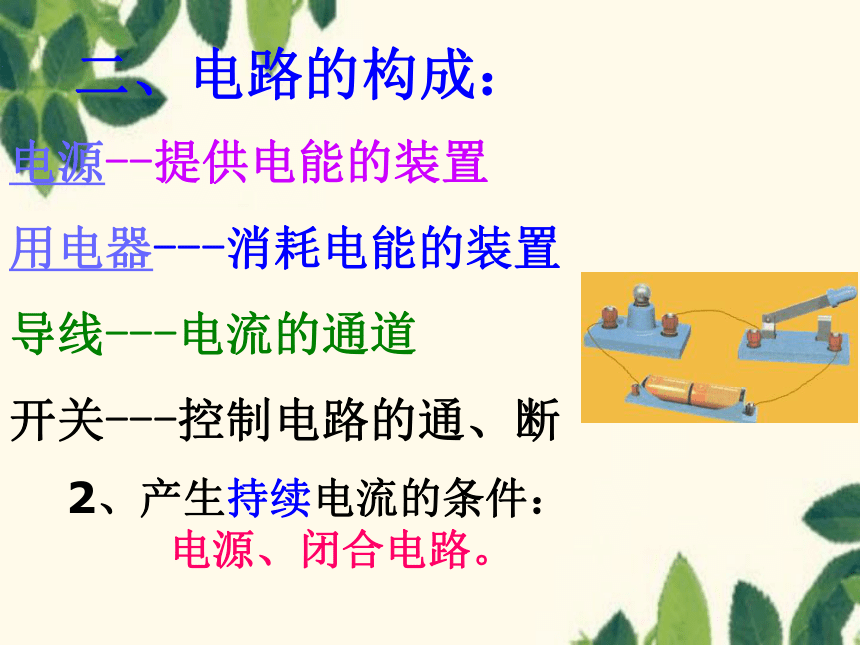

二、电路的构成：
电源--提供电能的装置
用电器---消耗电能的装置
导线---电流的通道
开关---控制电路的通、断
2、产生持续电流的条件：
电源、闭合电路。

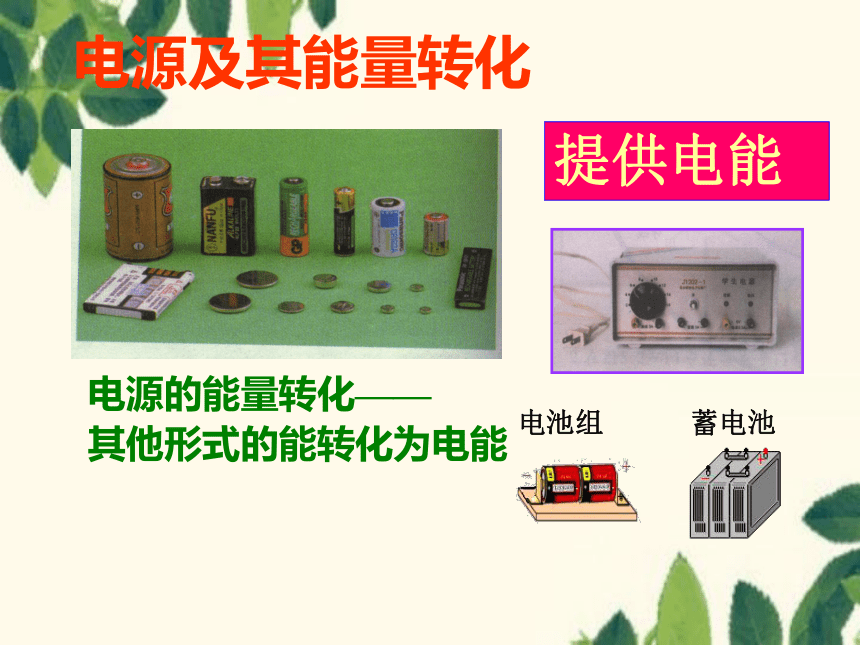

电源及其能量转化
电源的能量转化——
其他形式的能转化为电能
提供电能
电池组 蓄电池

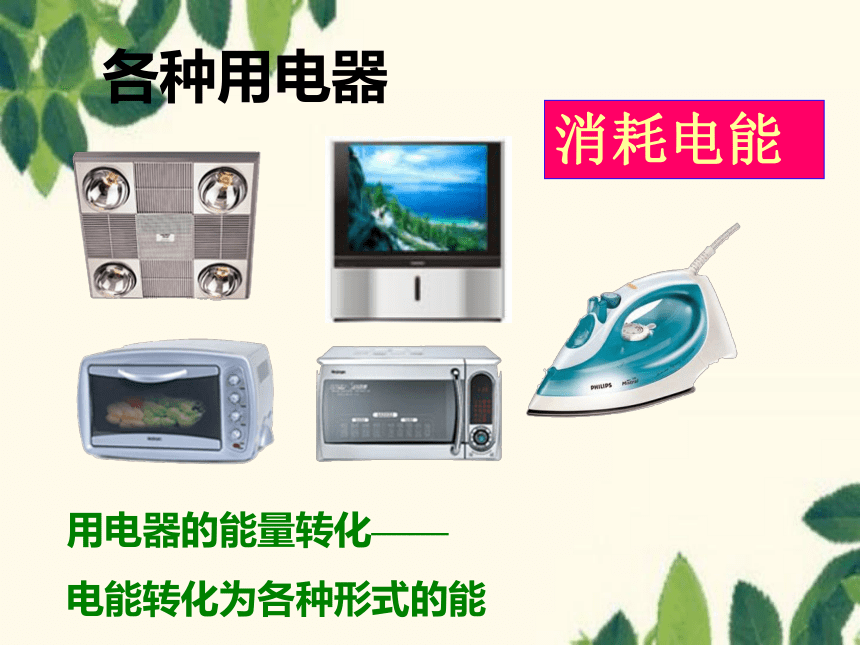

各种用电器
用电器的能量转化——
电能转化为各种形式的能
消耗电能

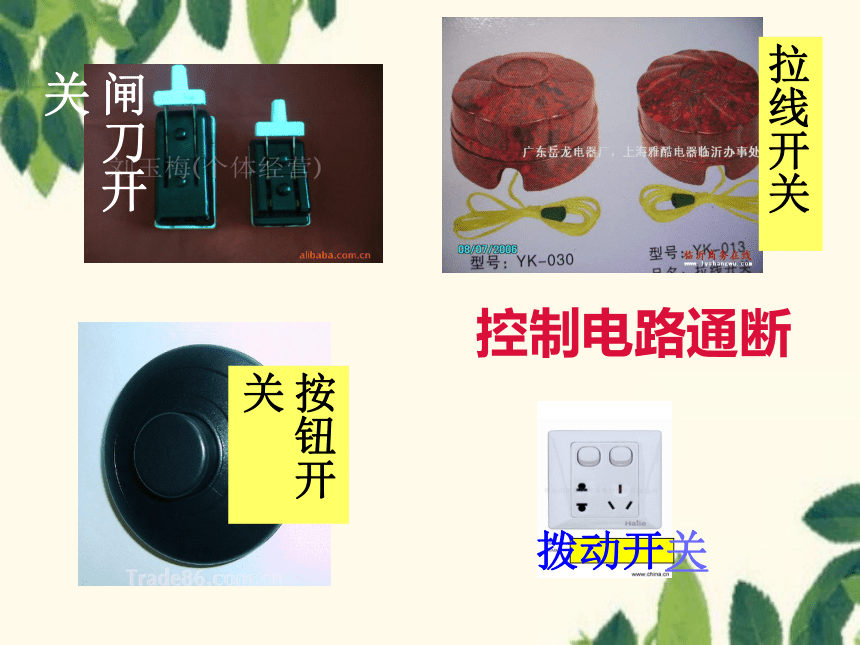

闸刀开关
拉线开关
按钮开关
拨动开关
控制电路通断

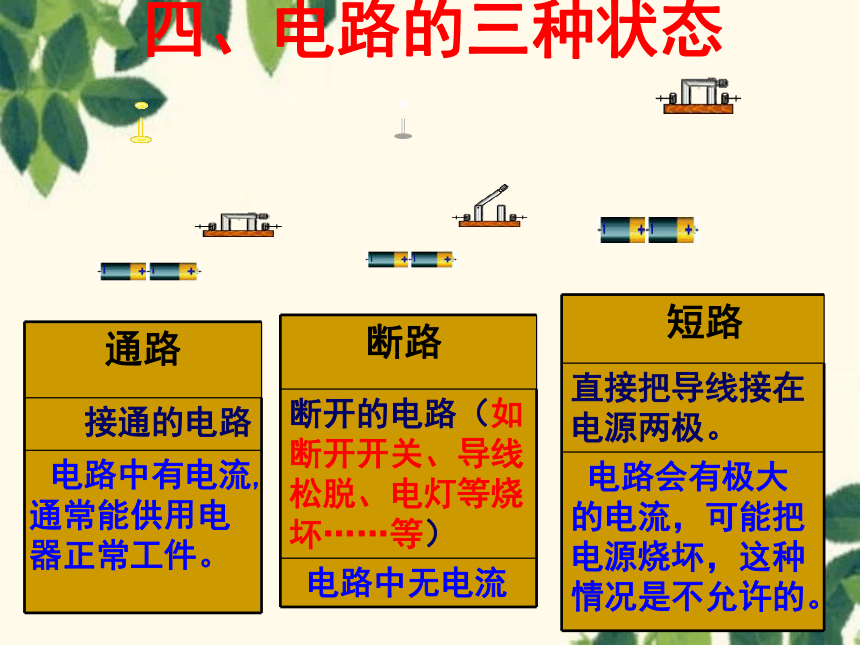

通路
接通的电路
电路中有电流,通常能供用电器正常工件。
断路
断开的电路（如断开开关、导线松脱、电灯等烧坏……等）
电路中无电流
短路
直接把导线接在电源两极。
电路会有极大的电流，可能把电源烧坏，这种情况是不允许的。
四、电路的三种状态
单击此处编辑母版标题样式

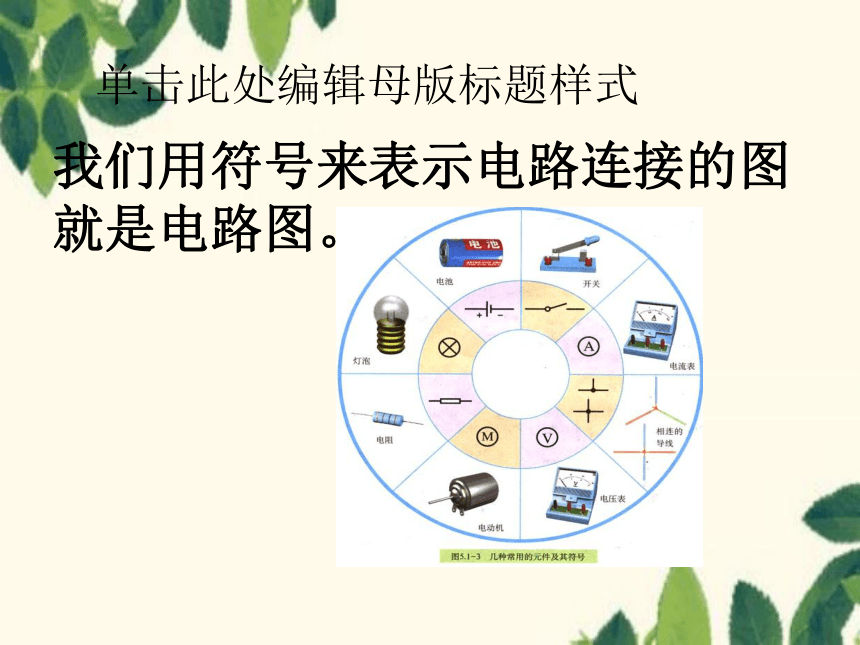

我们用符号来表示电路连接的图就是电路图。
这样画好吗
画电路图的要求
实物图
电路图
1、元件分布要均匀，不要画在拐角处。
2、整个电路图呈长方形，导线要横平竖直。
画电路图的要求
电路图
根据实物图画出电路图
- +
实物图
L1
L2
实
物
图
电
路
图
小 结
电 路
电路的基本组成:
电路三种状态
通 路
开 路
短 路
开关闭合
开关断开
电 路 图
元件符号
画电路图
串、并联电路
电源、用电器、开关和导线
电源短路
用电器短路
1.下列电路完整的是（ ）
（A）
（B） （C） （D）
D
试一试
2.如图所示，若断开开关S2 、闭合开关S1 ，则电路是（ ）路；若只闭合开关S2 ，则电路是（ ）路；若断开开关S 1 、S2 ,则电路是（ ）路。
S1
S2
通
短
开
电路图
3、相关题型：
（1）、根据实物图画出电路图
- +
实物图
（2）、根据电路图连接实物图（书P105，1）
4、想想议议:
[思考]：如图连接电路时，电动机会转动吗？ 怎样正确连接电路？
5、动手动脑学物理（二）
电子门铃
6.动手动脑学物理（三）
[观察]：家用手电筒的电路结构是怎样的？
+ -
单击此处编辑母版标题样式
单击此处编辑母版文本样式
第二级
第三级
第四级
第五级
谢谢各位的光临和指导!
再见!
教 学 内 容
电流的形成
电路的组成
动手动脑学物理
电路图
L1
L2
L1
L2
实
物
图
电
路
图
3、画出下面左图的电路图。
半导体二极管
把电源、用电器、开关用导线连接起来
组成的电流的路径
电源：
用电器：
导线：
开关(电键)：
电路的组成
能够持续供电
干电池 蓄电池
消耗电能
电灯、电风扇等
连接、输送电能
二、组成电路各元件的作用
控制电路(S)
一、电路：
两节电池不画成
＋
电灯泡
相交不相连的导线
相交并且相连的导线
这样画怎么样
画电路图的要求
这样呢
画电路图的要求
短路
这样连接对吗？
这样连接对吗？
断路
正确连接方法
通路
[思考并小结]：怎样正确连接电路？此时电流是怎样形成的？
（甲）
（乙）
（丙）
练习：根据实物图画电路图
四、电路的三种状态：
短路：不经过用电器而直接跟电源
两极相连的电路，短路时会
损坏电源。
分为两种。
断路：也叫开路，断开的电路。
通路：接通的电路
通路
接通的电路
电路中有电流,用电器正常工作。
电路的三种状态
断路
　断开的电路（断开指断开开关、导线松脱、灯丝等烧坏）
电路中无电流
短路
直接把导线接在电源两极，
　电路会有极大的电流，可能把电源烧坏，这种情况是不允许的。
1、下图所示各电路元件为电路提供电能的是 ，消耗 电能的是 。
M
A
B
C
D
C
A、B、D
同步练习
1、下面正确的电路图是（ ）。
D
B
A
C
C
