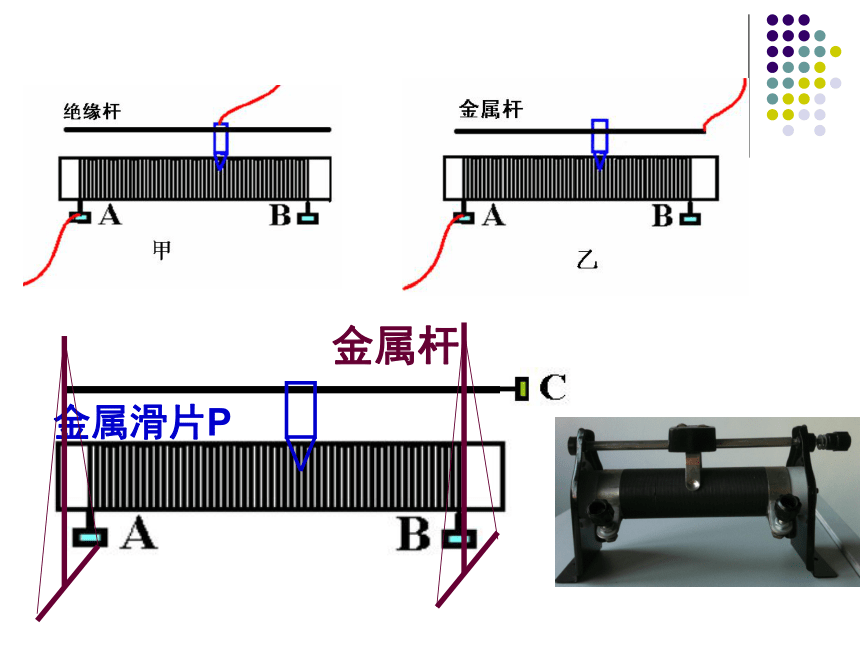

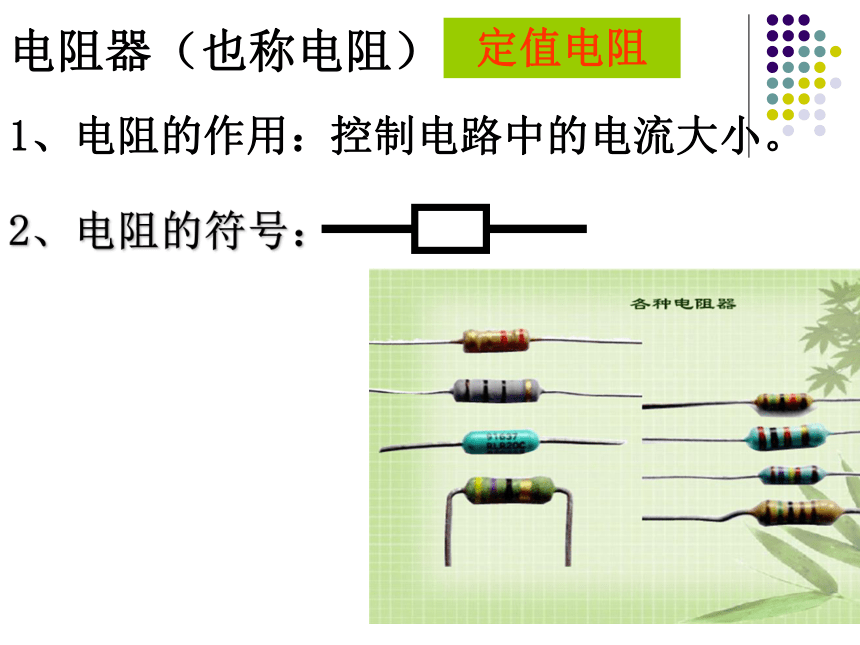

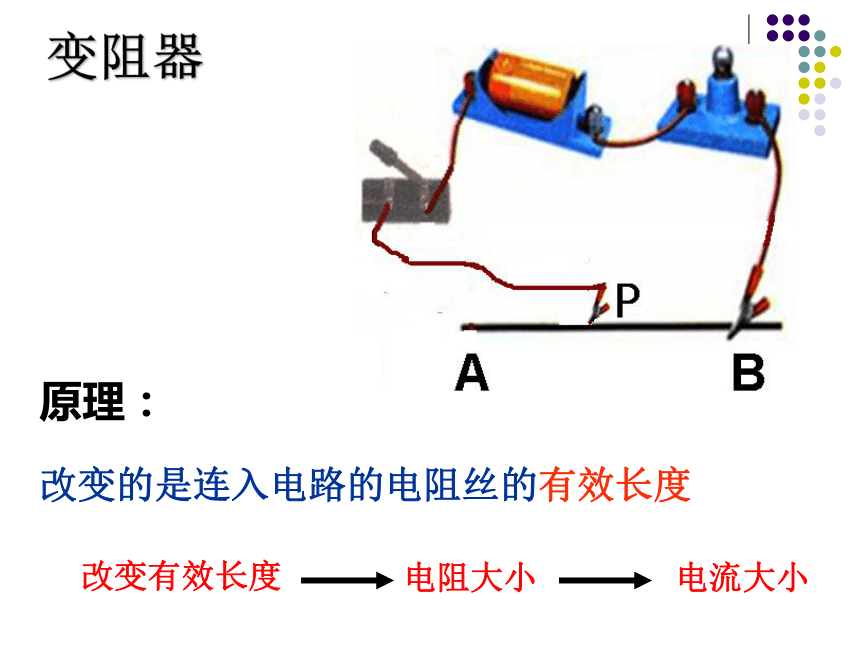

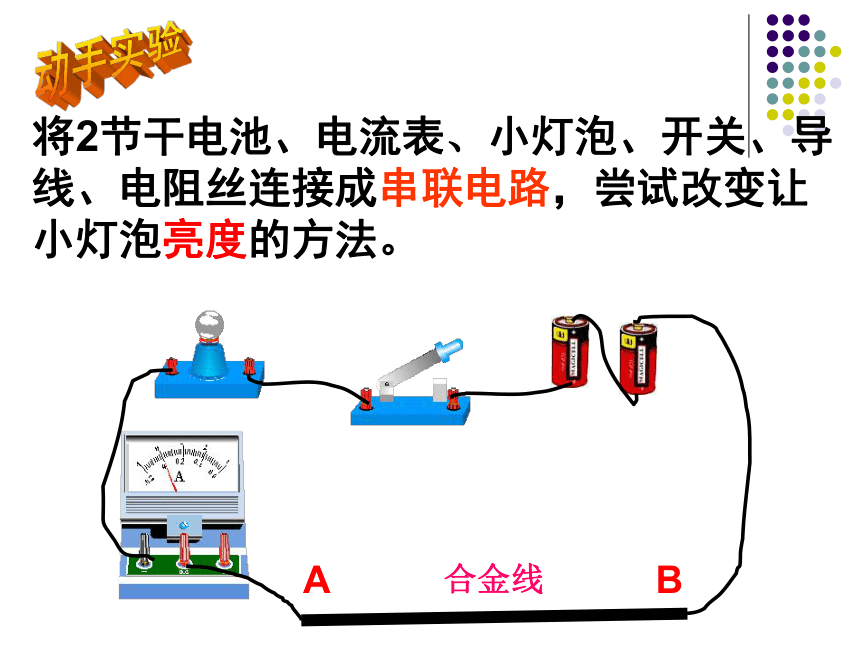

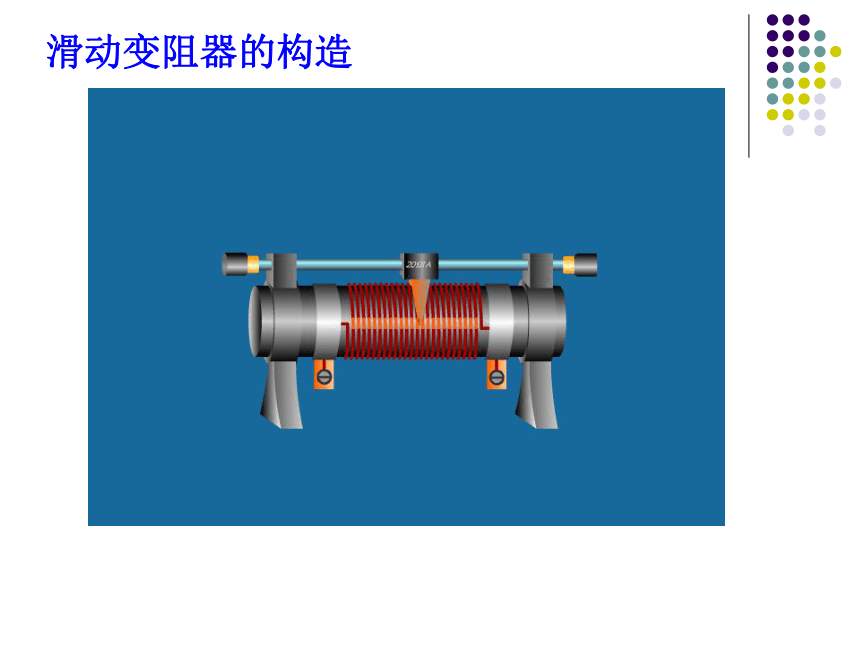

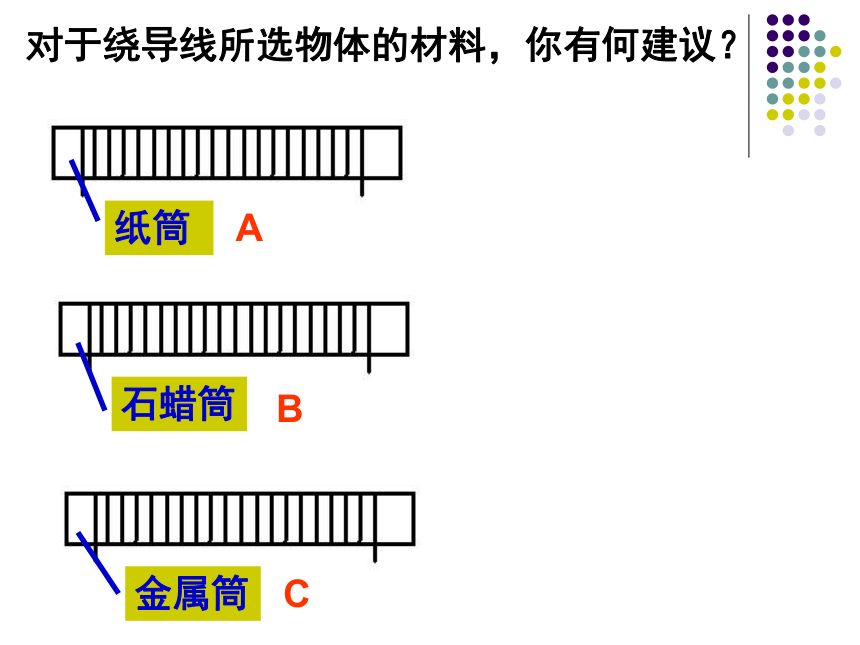

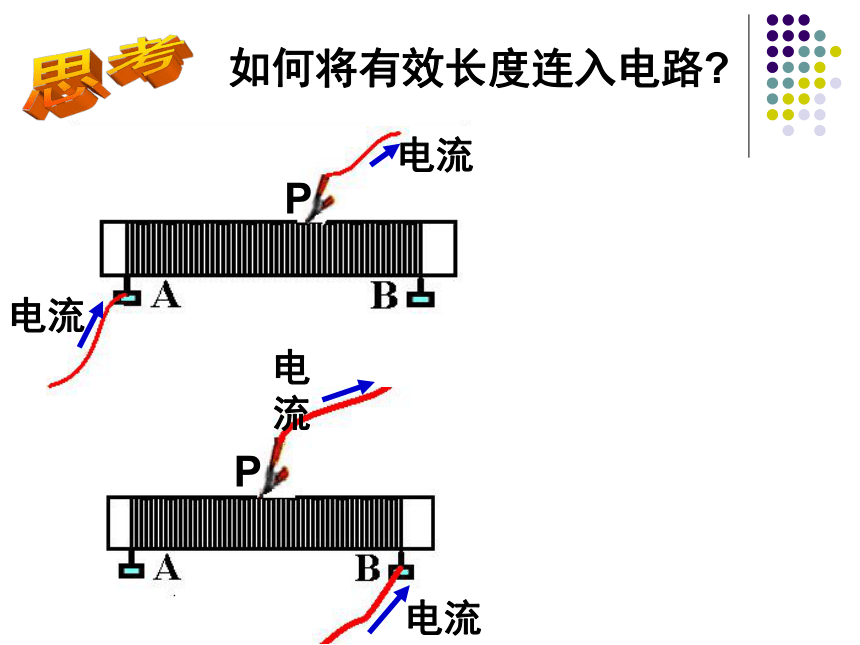

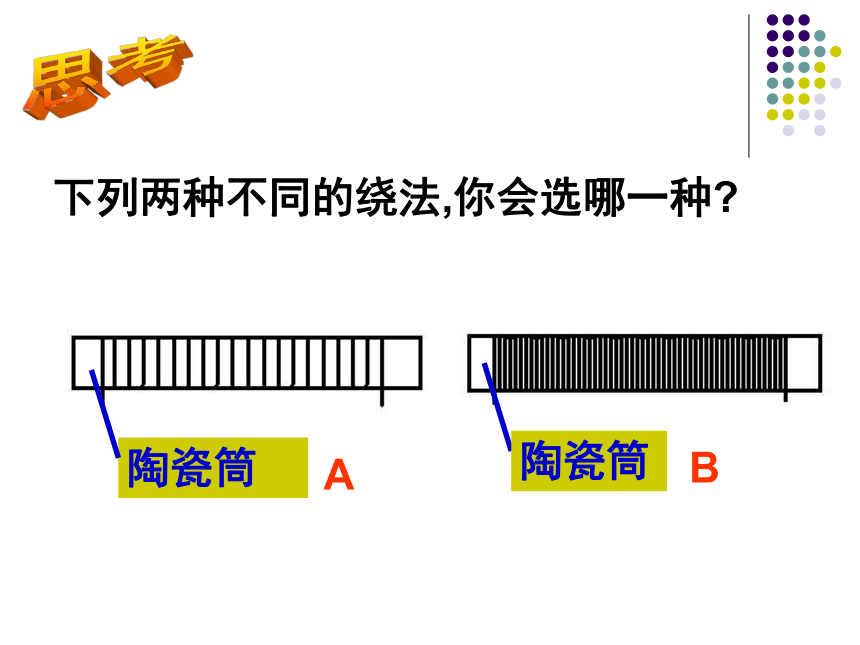

课件26张PPT。台灯探密AB将2节干电池、电流表、小灯泡、开关、导线、电阻丝连接成串联电路,尝试改变让小灯泡亮度的方法。合金线动手实验1、电阻的作用:2、电阻的符号:控制电路中的电流大小。电阻器(也称电阻) 定值电阻原理:变阻器改变的是连入电路的电阻丝的有效长度改变有效长度电阻大小电流大小纸筒AB石蜡筒对于绕导线所选物体的材料,你有何建议?金属筒C陶瓷筒AB陶瓷筒下列两种不同的绕法,你会选哪一种?思考如何将有效长度连入电路?思考滑动变阻器的构造滑动变阻器的构造A、B、C、D为接线柱铭牌上标有“20Ω1A”?
结构示意图和元件符号1.将合金线换为滑动变阻器连接好电路.2.填写下列表格.动手实验滑动变阻器的使用滑动变阻器的使用滑动变阻器的使用(1)串联在电路中.
(2)接线柱连接:一上一下.
(3)闭合开关前,滑片P应移到阻值最大处位置.
(4)不超过允许通过的最大电流值。滑动变阻器的使用方法画出电路图旋钮式变阻器按如图所示的接法接线时,为使台灯变亮,应如何转动旋钮?1.常用的变阻器是靠改变接入电路的电
阻丝的__________来改变电阻大小的。有效长度2.下列关于滑动变阻器构造说法,正确的
是( )
A.线圈本身的电阻很小,可以忽略
B.滑片与金属棒之间是绝缘的
C.滑片与线圈之间是绝缘的
D.瓷筒与线圈之间是绝缘的D练一练(1)在连接电路时,开关应_________。
(2)在合上开关前,滑动变阻器的滑片P应停在_________________处。
(3)当滑片P从A向B移动时,电流表的读数如何变化?灯泡的亮度如何变化?断开阻值最大(A)电流表示数变大,灯泡变亮3.如图所示:4.如图所示,两滑动变阻器的滑片P1,P2都向右滑动时,下列说法正确的是 ( )
A.L1和L2都变暗
B.L1和L2都变亮
C.L1变亮,L2变暗
D.L1变暗,L2变亮CD5.如图示的滑动变阻器四种接法中,当变阻器的滑片P向左移动时,都能使电路中的电流变大的是( )A.甲和乙 B.丙和丁
C.甲和丙 D.甲和丁1.书上课后练习
2.作业本课外作业:课后巩固 制作一盏亮度可调
的台灯,并与市场的台
