轻松迎考：2014年中考科学总复习专题七：物理作图集锦

(共42张PPT)
2014年中考科学总复习专题七
1、力的示意图
2、力的图示
3、杠杆的五要素
4、滑轮组的绕线
一、力学作图
G
F支
f

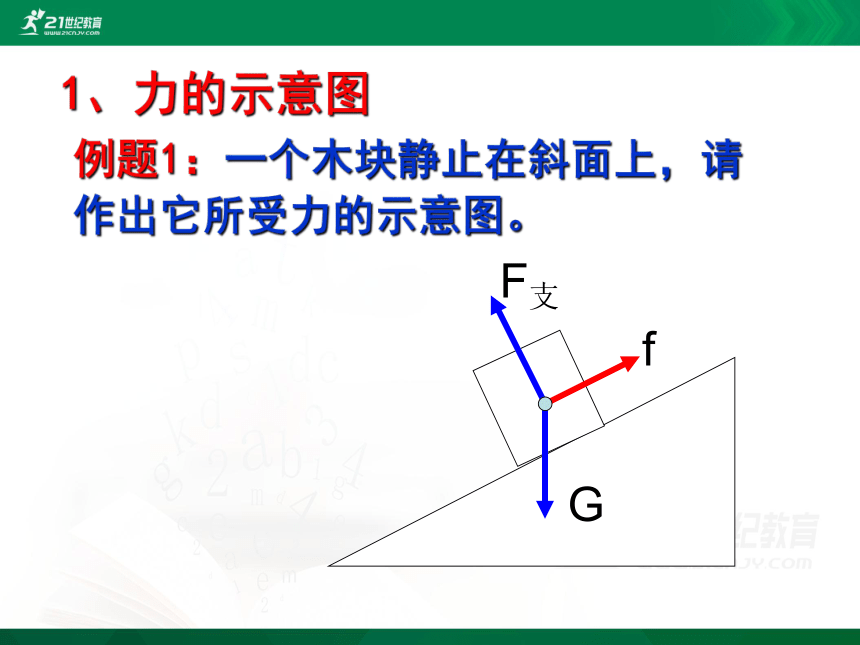

1、力的示意图
例题1：一个木块静止在斜面上，请
作出它所受力的示意图。
G=30N
15N
例题2：作出图中小球（质量为3千克）
所受重力的图示。
2、力的图示
G
F浮

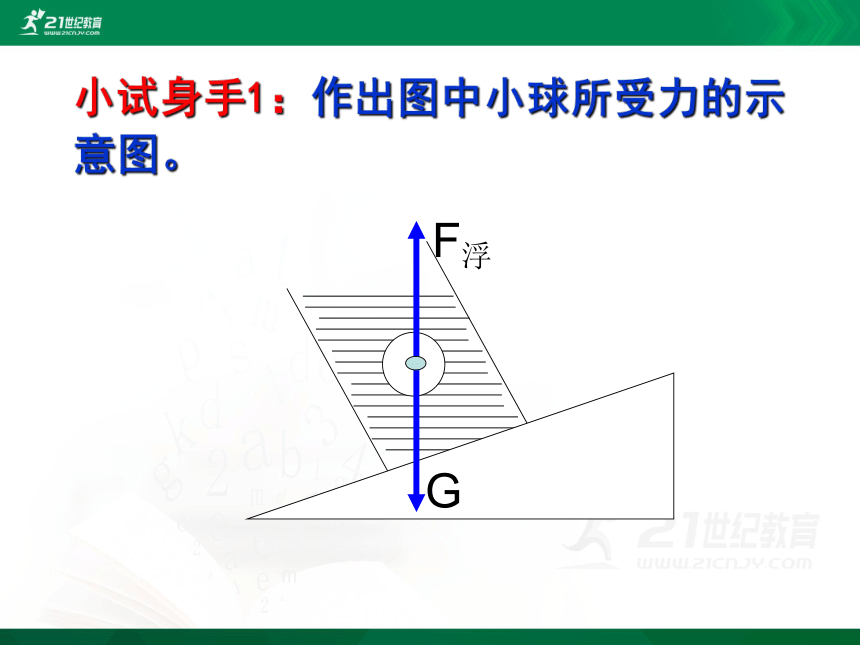

小试身手1：作出图中小球所受力的示
意图。

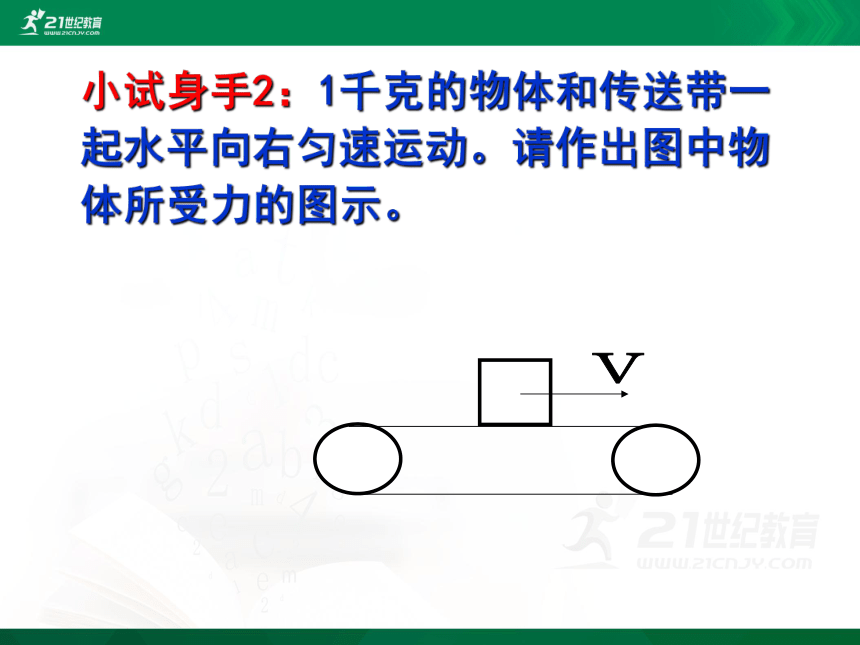

小试身手2：1千克的物体和传送带一
起水平向右匀速运动。请作出图中物
体所受力的图示。

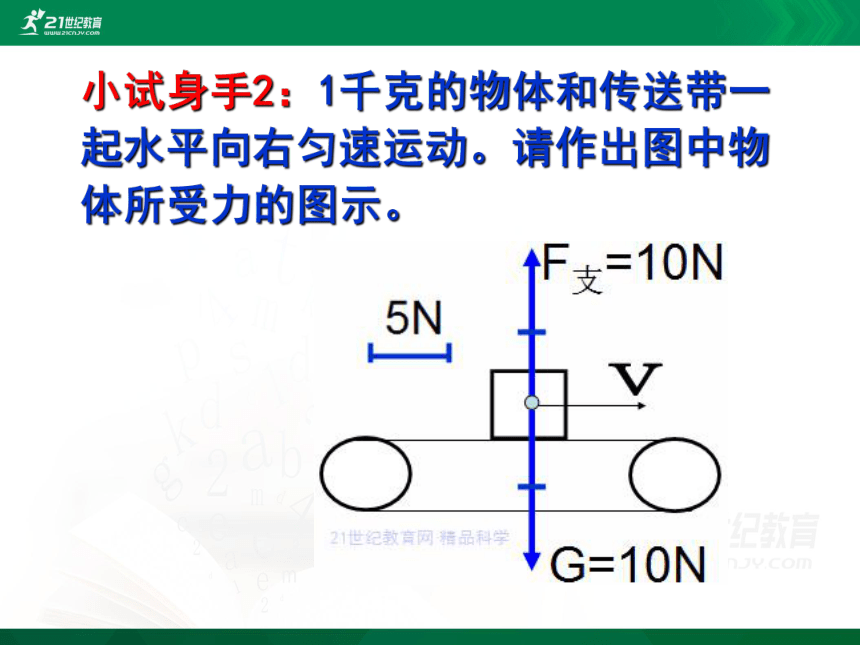

小试身手2：1千克的物体和传送带一
起水平向右匀速运动。请作出图中物
体所受力的图示。
3、杠杆作图

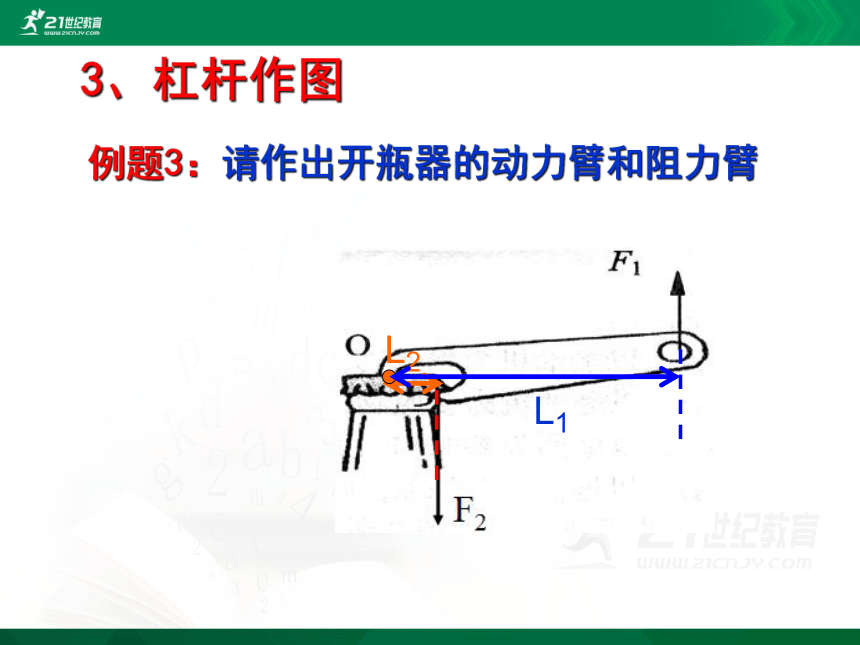

例题3：请作出开瓶器的动力臂和阻力臂
L2
L1
F

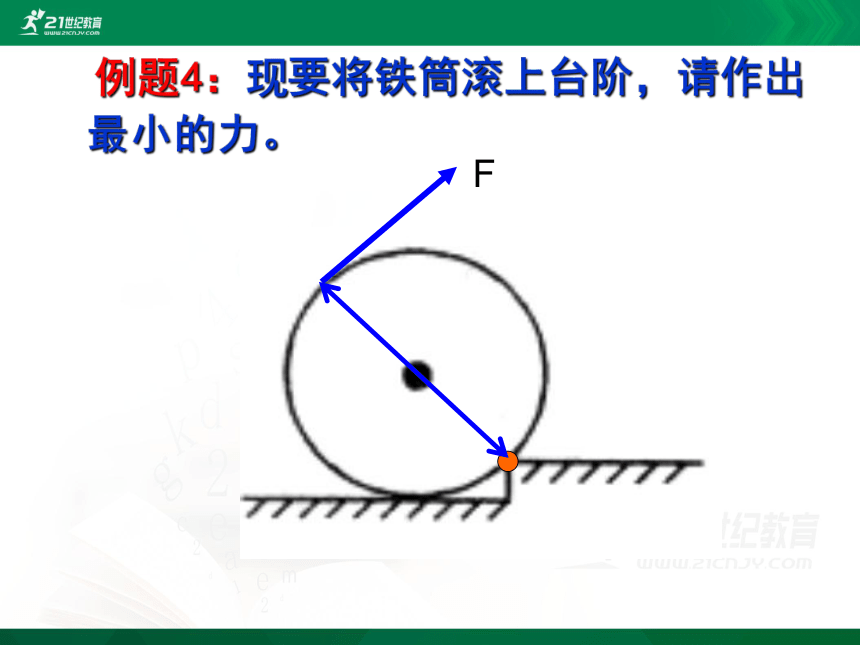

例题4：现要将铁筒滚上台阶，请作出
最小的力。
L1
L2

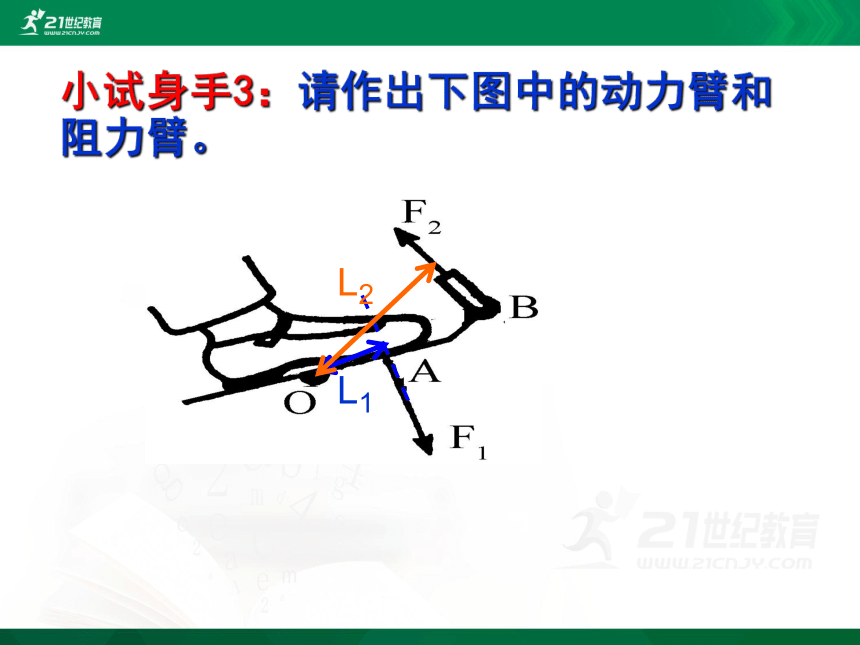

小试身手3：请作出下图中的动力臂和阻力臂。
F

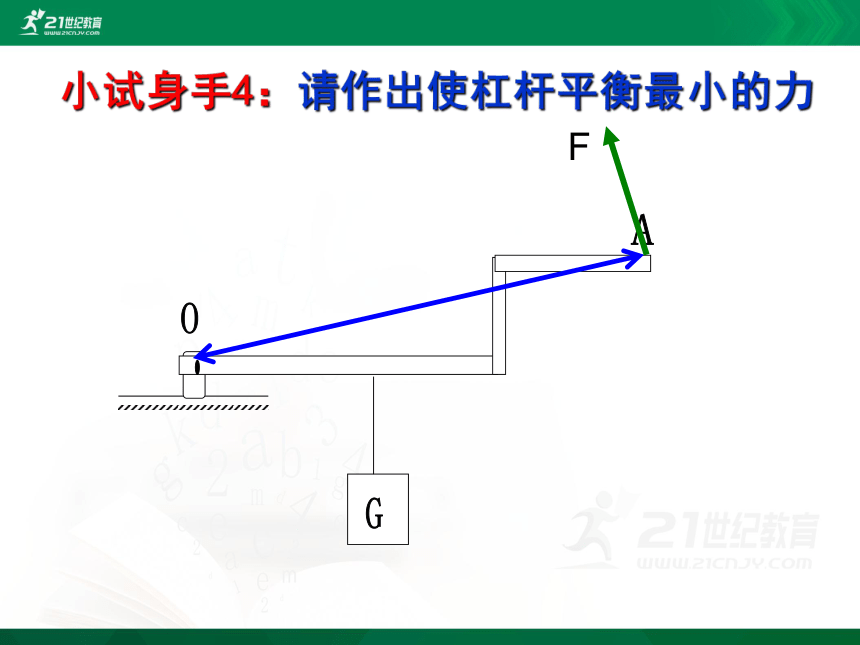

小试身手4：请作出使杠杆平衡最小的力
4、滑轮作图
例题5：请完成下列滑轮组的绕线。
小试身手5：现要拉动汽车，请画出最
省力的绳子绕法。
F
1、光的反射
2、光的折射
3、平面镜成像
4、透镜光路图
二、光学作图
1、光的反射
例题6：请作出反射光线
例题7：请作出折射光线和反射光线
2、光的折射
A
B
C
例题8：请作出平面镜所成的像
3、平面镜成像
例题8：请作出平面镜所成的像
3、平面镜成像
小试身手6：作出反射光线
小试身手7：作出折射光线
小试身手8：请找出发光点S的位
置，并完成光路图。
S
4、透镜的光路图
例题9：请完成光路图。
小试身手9：请完成光路图。
1、磁极和磁感线
2、电磁铁的绕线
3、电磁继电器
三、磁学作图
1、磁感线和磁极
例题10：根据图中磁极间磁感线的分布图形标出小磁针的S、N极，并标出磁感线的方向。
S
N
N
S
2、电磁铁的磁极和绕线
例题11：请标出电磁铁的磁极并完成绕线
S
N
N
S
小试身手10：请标出电磁铁的磁极并完成
绕线。
3、电磁继电器
例题12：温控开关断开时，绿灯亮；闭合
后，红灯亮，电铃响。
1、电路图
2、实物图
3、家庭电路
四、电学作图
1、电路图
例题13：灯泡L1和L2并联在电路中，只有
一个开关控制它们，用一个电流表测量通过
灯泡L2的电流。请在方框内画出电路图。
例题14：请根据电路图连接实物图。
2、实物图
3、家庭电路
例题14：请完成下列家庭电路的连接。
小试身手11：一间学校有前、后两道门，
但只有一个值班室，请你设计一个电路，
要求：电池、灯泡装在值班室，当值班室
人员看到红灯亮，绿灯不亮，知道前门来
客；看到红灯不亮，绿灯亮，知道后门来
客。器材：电池一个，红灯一个，绿灯一
个，开关两个，导线若干。请画出符合要
求的电路图。
小试身手12：如图所示，请完成下面电路的
连接，使其成为符合安全用电要求的完整家
庭电路。
小试身手12：如图所示，请完成下面电路的
连接，使其成为符合安全用电要求的完整家
庭电路。
中考演练
试题1：从岸边看水中的鱼，看到的“鱼”的位置与实际位置不同。下列模型能解释此现象的是（　　）
D
试题2：下列作图正确的是（　　） A．光从空气射向玻璃的光路图
B．力F1的力臂
C．通电螺线管的极性
D．物体对斜面的压力
A
L1
L2
试题3：作出动力臂和阻力臂
试题4：在图1中作出人看到球的光路图．在图2中作出水平光线射入、射出玻璃砖的光路图。
试题4：在图1中作出人看到球的光路图；在
图2中作出水平光线射入、射出玻璃砖的光
路图。
N
S
试题5：请在方框内画出能改变电磁铁磁性强弱的电路图。
