15.4电流的测量同步练习（含解析）

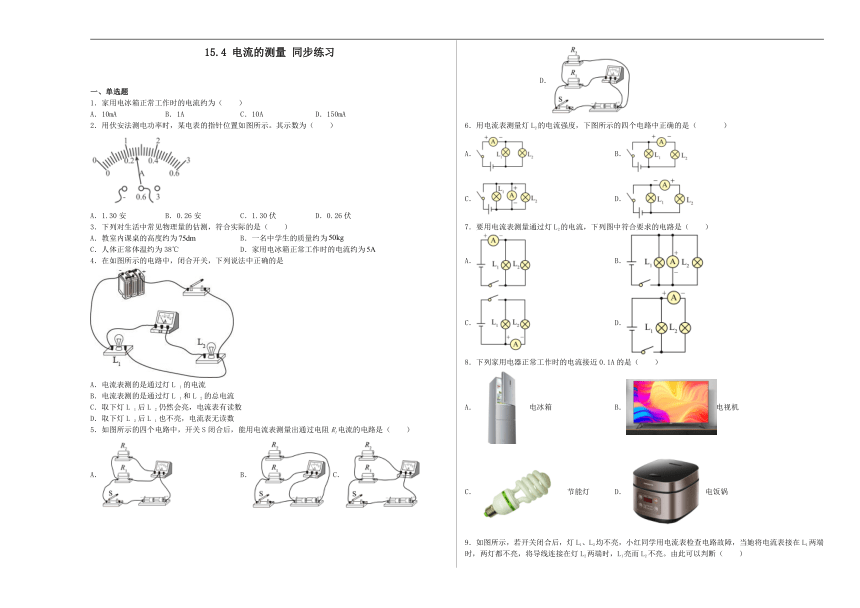

15.4 电流的测量 同步练习
一、单选题
1．家用电冰箱正常工作时的电流约为（　　）
A．10mA B．1A C．10A D．150mA
2．用伏安法测电功率时，某电表的指针位置如图所示。其示数为（　　）
A．1.30安 B．0.26安 C．1.30伏 D．0.26伏
3．下列对生活中常见物理量的估测，符合实际的是（　　）
A．教室内课桌的高度约为 B．一名中学生的质量约为
C．人体正常体温约为38℃ D．家用电冰箱正常工作时的电流约为
4．在如图所示的电路中，闭合开关，下列说法中正确的是
A．电流表测的是通过灯L 1 的电流
B．电流表测的是通过灯L 1 和L 2 的总电流
C．取下灯L 1 后L 2 仍然会亮，电流表有读数
D．取下灯L 2 后L 1 也不亮，电流表无读数
5．如图所示的四个电路中，开关S闭合后，能用电流表测量出通过电阻R1电流的电路是（　　）
A． B． C． D．
6．用电流表测量灯L2的电流强度，下图所示的四个电路中正确的是（ ）
A． B．
C． D．
7．要用电流表测量通过灯L2的电流，下列图中符合要求的电路是（　　）
A． B．
C． D．
8．下列家用电器正常工作时的电流接近0.1A的是（　　）
A．电冰箱 B．电视机
C．节能灯 D．电饭锅
9．如图所示，若开关闭合后，灯L1、L2均不亮，小红同学用电流表检查电路故障，当她将电流表接在L1两端时，两灯都不亮，将导线连接在灯L2两端时，L1亮而L2不亮。由此可以判断（　　）
A．L1短路 B．灯L2短路 C．灯L1断路 D．灯L2断路

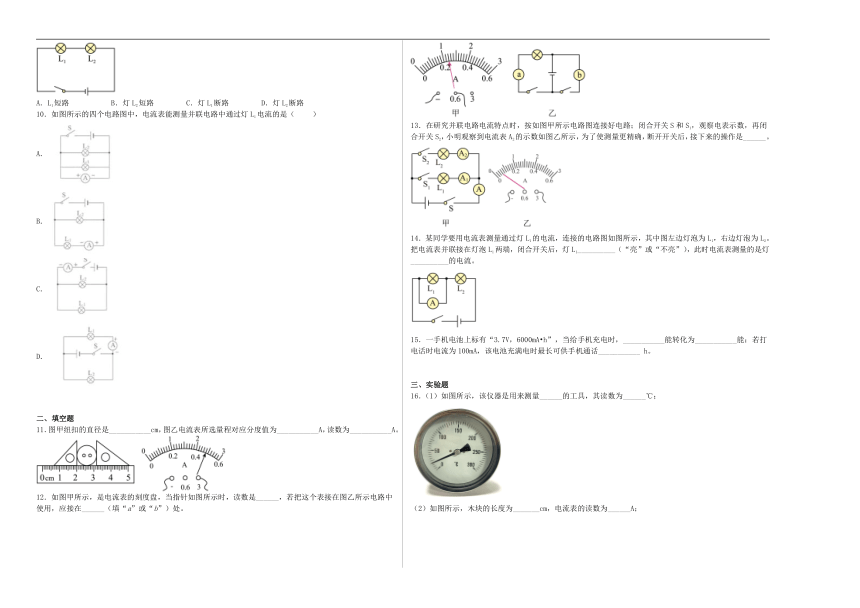

10．如图所示的四个电路图中，电流表能测量并联电路中通过灯L1电流的是（ ）
A．
B．
C．
D．
二、填空题
11．图甲纽扣的直径是___________cm，图乙电流表所选量程对应分度值为___________A，读数为___________A。
12．如图甲所示，是电流表的刻度盘，当指针如图所示时，读数是______，若把这个表接在图乙所示电路中使用，应接在______（填“a”或“b”）处。
13．在研究并联电路电流特点时，按如图甲所示电路图连接好电路；闭合开关S和S1，观察电表示数，再闭合开关S2，小明观察到电流表A2的示数如图乙所示，为了使测量更精确，断开开关后，接下来的操作是______。
14．某同学要用电流表测量通过灯L1的电流，连接的电路图如图所示，其中图左边灯泡为L1，右边灯泡为L2。把电流表并联接在灯泡L1两端，闭合开关后，灯L1__________（“亮”或“不亮”），此时电流表测量的是灯__________的电流。
15．一手机电池上标有“3.7V，6000mA h”，当给手机充电时，___________能转化为___________能；若打电话时电流为100mA，该电池充满电时最长可供手机通话___________ h。
三、实验题
16．（1）如图所示，该仪器是用来测量______的工具，其读数为______℃；

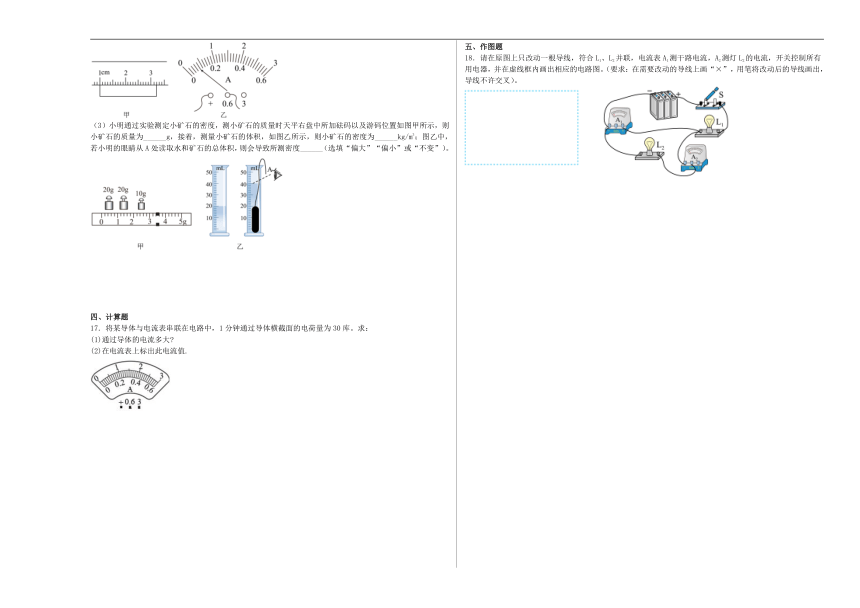

（2）如图所示，木块的长度为_______cm，电流表的读数为______A；
（3）小明通过实验测定小矿石的密度，测小矿石的质量时天平右盘中所加砝码以及游码位置如图甲所示，则小矿石的质量为______g，接着，测量小矿石的体积，如图乙所示，则小矿石的密度为______kg/m3；图乙中，若小明的眼睛从A处读取水和矿石的总体积，则会导致所测密度______（选填“偏大”“偏小”或“不变”）。
四、计算题
17．将某导体与电流表串联在电路中，1分钟通过导体横截面的电荷量为30库。求：
(1)通过导体的电流多大
(2)在电流表上标出此电流值.
五、作图题
18．请在原图上只改动一根导线，符合L1、L2并联，电流表A1测干路电流，A2测灯L2的电流，开关控制所有用电器，并在虚线框内画出相应的电路图。（要求：在需要改动的导线上画“×”，用笔将改动后的导线画出，导线不许交叉）。
参考答案
1．B
【详解】电冰箱属于常见的家用电器，其正常工作时的电流约1A左右，故ACD不符合题意，B符合题意。
故选B。
2．B
【详解】由图可知，该电表是电流表，由于电流表使用接线柱“-”和“0.6”，所以使用0~0.6A的量程，因为0A到0.2A之间平均分成10个小格，所以分度值是0.02A，那么电流表的示数为
0.2A0.023A=0.26A
故选B。
3．B
【详解】A．教室里的课桌低于1m，约为0.75m，即75cm，故A不符合题意；
B．成年人的质量约为65kg左右，中学生的质量比成年人小一些，约为50kg左右，故B符合题意；
C．一般人的正常体温是37℃左右，38℃属低热，故C不符合题意；
D．家用电冰箱功率约为200W，则由P=UI可知正常工作电流为
故D不符合题意。
故选B。
4．C
【详解】解决这类题目，应先根据实物图画出电路图，弄清是什么电路，然后弄清各表的作用。根据对本题的分析，这是一个并联电路，因为电路中有两条电流的通路，并且每条电路上都有一个用电器。电流表和L2串联在一条支路上，所以电流表测的是通过L2的电流。由于两灯是并联连接，各支路互不影响，所以选项C正确。
故选C。
5．D
【详解】A．要想用电流表测量出通过电阻R1电流，需要将电流表与电阻R1串联。图中电流表与R2串联，故A不符合题意；
B．电流表使用时，电流应从正接线柱流入，从负接线柱流出。图中正接线柱与电源负极相连，电流没有从正接线柱流入，故B不符合题意；
C．图中电流表没有与电阻R1串联，此时电流表接入电路的位置测量的是干路电流，即通过电阻R1、电阻R2的电流的和，故C不符合题意；
D．图中电流表与电阻R1串联，并且电流从电流表的正接线柱流入，从负接线柱流出，故D符合题意。
故选D。
6．B
【详解】A．电流表在干路上，测总电流，故A错误；
B．电流表在L2支路上，符合电流正进负出的原则，故B正确；
C．电流表并联在电路中，会造成短路，故C错误；
D．电流表的正负接线柱接反了，故D错误。
故选B。
7．D
【详解】A．图中电流表测量的是L1和L2的总电流，故A不符合题意；
B．图中电流表并联在用电器两端，电路被短路，故B不符合题意；
C．图中电流表的正负接线柱接反了，故C不符合题意；
D．要用电流表测量通过灯L2的电流，则电流表与灯L2串联，电流表正极接电源正极，故D符合题意。
故选D。
8．C
【详解】A、电冰箱的工作电流约1A，故A不符合题意；
B、电视机的工作电流约0.5A，故B不符合题意；
C、节能灯的工作电流约0.1A，故C符合题意；
D、电饭锅的工作电流约5A，故D不符合题意。
故选C。
9．D
【详解】由电路图可知，两灯泡串联，闭合开关时两灯均不亮，说明电路中某处断路，或是两灯均短路；将导线与灯L2并联，发现L1亮，灯L2不亮，说明电路通路，因此L1无故障，L2断路；若L2短路时，不用接电流表L1就能发光。
故选D。
10．D
【详解】A．图中电流表与L1并联了，且相当于将电流表直接连到电源两极上了，会造成电源短路，故A不符合题意；
B．图中电流表的正、负接线柱接反了，不能测量出L1的电流，故B不符合题意；
C．图中两灯并联连接，电流表在干路上，测干路电流，故C不符合题意；
D．图中两灯并联连接，电流表与L1串联，且正负接线柱接法正确，可测出L1的电流，故D符合题意。
故选D。
11． 1.15 0.1 2.4
【详解】[1]由图可知，刻度尺的分度值为1mm，纽扣的左边与2.00cm处对齐，右边在3.10cm与3.20cm之间，可以估读为3.15cm。纽扣的直径是
l=3.15cm-2.00cm=1.15cm
[2][3]由图可知，导线接在“3”接线柱上，因此电流表的量程选择的是0~3A，在0~1A之间有10个小格，故分度值是0.1A；指针指在“2”刻度线后面的第四个刻度线处，故读数为2.4A。
12．
【详解】[1]电流表使用的是量程，分度值为，示数是。
[2]电流表应串联接入电路中，图乙中a与灯泡在一条支路上，此处是电流表。
13．将“3A”上的线头改接到“0.6A”处
【详解】由图可知，电流表A2的指针向右偏转幅度很小，说明所测的电流较小，电流表选择的量程过大，所以需要改接小量程，也就是将“3A”上的线头改接到“0.6A”处。
14． 不亮 L2
【详解】[1][2]由电路图知，闭合开关，电流表并联在L1两端，则L1被短路，L1不亮，L2有电流通过，与电流表串联在电路中，此时电流表测灯L2的电流。
15． 电 化学 60
【详解】[1][2]在电池充电的过程中，是将电能转化成了化学能，电池相当于用电器。
[3]若打电话时电流为100mA，该电池充满电时最长可供手机通话的时间为
16． 温度 20 2.20 0.08 53.4 2.67×103 偏小
【详解】（1）[1]由图得，所测量的物理量的单位是℃，说明该仪器是测量温度的工具。
[2]由图得，仪器的分度值为5℃，示数为20℃。
（2）[3]由图得，刻度尺的分度值为0.1cm，物体的左端在刻度尺的1.00cm位置，右端在刻度尺的3.20cm位置，木块的长度为
[4]电流表的量程为0~0.6A，分度值为0.02A，示数为0.08A。
（3）[5]由图得，小矿石的质量为
[6]由图得，矿石的体积为
小矿石的密度为
[7]若小明的眼晴从A处读取水和矿石的总体积，读得的水和矿石的体积偏大，导致测量的矿石的体积偏大，而矿石的质量准确，则会导致所测密度偏小。
17．(1)0.5A；(2)
【详解】解：(1)通过导体的电流
(2)如果选择0~3A，电流表的指针偏转幅度比较小，所以选择量程0~0.6A量程，如图。
答：(1)通过导体的电流为0.5A；
(2)图见解析。
18．
【详解】根据题目要求知道，L1、L2并联，电流表A1测干路电流，串联在干路中，A2测灯L2的电流，与L2串联在同一支路中，开关控制所有用电器，开关串联接在干路中，实物电路图如图1所示，根据实物电路图作出实验电路图，如图2
