15.5串、并联电路中电流的规律同步练习（含解析）

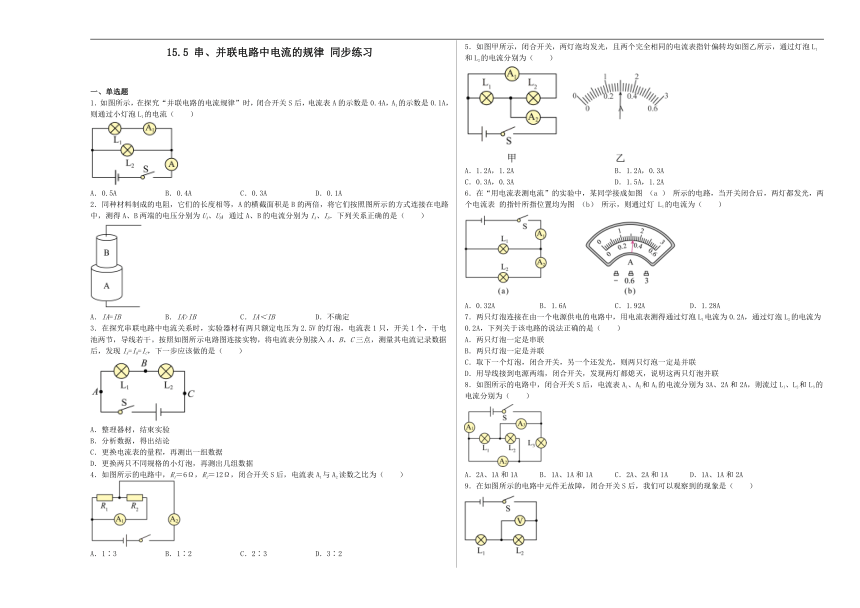

15.5 串、并联电路中电流的规律 同步练习
一、单选题
1．如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表A的示数是0.4A，A1的示数是0.1A，则通过小灯泡L1的电流（　　）
A．0.5A B．0.4A C．0.3A D．0.1A
2．同种材料制成的电阻，它们的长度相等，A的横截面积是B的两倍，将它们按照图所示的方式连接在电路中，测得A、B两端的电压分别为UA、UB；通过A、B的电流分别为IA、IB．下列关系正确的是（　　）
A．IA=IB B．IA>IB C．IA＜IB D．不确定
3．在探究串联电路中电流关系时，实验器材有两只额定电压为2.5V的灯泡，电流表1只，开关1个，干电池两节，导线若干。按照如图所示电路图连接实物，将电流表分别接入A、B、C三点，测量其电流记录数据后，发现IA=IB=IC，下一步应该做的是（　　）
A．整理器材，结束实验
B．分析数据，得出结论
C．更换电流表的量程，再测出一组数据
D．更换两只不同规格的小灯泡，再测出几组数据
4．如图所示的电路中，R1＝6Ω，R2＝12Ω，闭合开关S后，电流表A1与A2读数之比为（　　）
A．1∶3 B．1∶2 C．2∶3 D．3∶2
5．如图甲所示，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（　　）
A．1.2A，1.2A B．1.2A，0.3A
C．0.3A，0.3A D．1.5A，1.2A
6．在“用电流表测电流”的实验中，某同学接成如图 （a ） 所示的电路，当开关闭合后，两灯都发光，两个电流表 的指针所指位置均为图 （b） 所示，则通过灯 L1的电流为（　　）
A．0.32A B．1.6A C．1.92A D．1.28A
7．两只灯泡连接在由一个电源供电的电路中，用电流表测得通过灯泡L1电流为0.2A，通过灯泡L2的电流为0.2A，下列关于该电路的说法正确的是（　　）
A．两只灯泡一定是串联
B．两只灯泡一定是并联
C．取下一个灯泡，闭合开关，另一个还发光，则两只灯泡一定是并联
D．用导线接到电源两端，闭合开关，发现两灯都熄灭，说明这两只灯泡并联
8．如图所示的电路中，闭合开关S后，电流表A1、A2和A3的电流分别为3A、2A和2A，则流过L1、L2和L3的电流分别为（　　）
A．2A、1A和1A B．1A、1A和1A C．2A、2A和1A D．1A、1A和2A

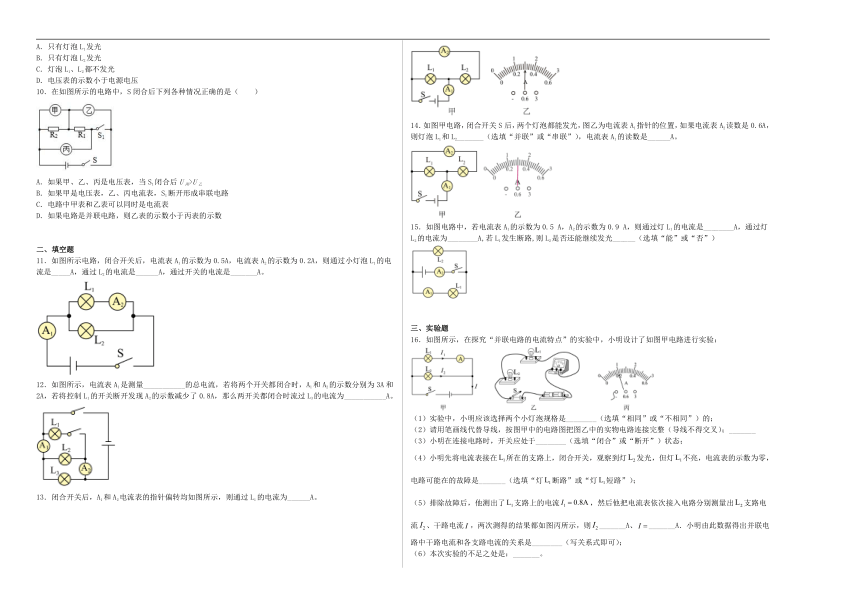

9．在如图所示的电路中元件无故障，闭合开关S后，我们可以观察到的现象是（　　）
A．只有灯泡L1发光
B．只有灯泡L2发光
C．灯泡L1、L2都不发光
D．电压表的示数小于电源电压
10．在如图所示的电路中，S闭合后下列各种情况正确的是（　　）
A．如果甲、乙、丙是电压表，当S1闭合后U丙>U乙
B．如果甲是电压表，乙、丙电流表，S1断开形成串联电路
C．电路中甲表和乙表可以同时是电流表
D．如果电路是并联电路，则乙表的示数小于丙表的示数
二、填空题
11．如图所示电路，闭合开关后，电流表A1的示数为0.5A，电流表A2的示数为0.2A，则通过小灯泡L1的电流是_____A，通过L2的电流是______A，通过开关的电流是_______A。
12．如图所示，电流表A1是测量___________的总电流，若将两个开关都闭合时，A1和A2的示数分别为3A和2A，若将控制L1的开关断开发现A2的示数减少了0.8A，那么两开关都闭合时流过L3的电流为___________A。
13．闭合开关后，A1和A2电流表的指针偏转均如图所示，则通过L1的电流为______A。
14．如图甲电路，闭合开关S后，两个灯泡都能发光，图乙为电流表A1指针的位置，如果电流表A2读数是0.6A，则灯泡L1和L2_______（选填“并联”或“串联”），电流表A1的读数是______A。
15．如图电路中，若电流表A1的示数为0.5 A，A2的示数为0.9 A，则通过灯L1的电流是________A，通过灯L2的电流为________A,若L1发生断路,则L2是否还能继续发光______（选填“能”或“否”）
三、实验题
16．如图所示，在探究“并联电路的电流特点”的实验中，小明设计了如图甲电路进行实验：
（1）实验中，小明应该选择两个小灯泡规格是________（选填“相同”或“不相同”）的；
（2）请用笔画线代替导线，按图甲中的电路图把图乙中的实物电路连接完整（导线不得交叉）；_______
（3）小明在连接电路时，开关应处于________（选填“闭合”或“断开”）状态；
（4）小明先将电流表接在所在的支路上，闭合开关，观察到灯发光，但灯不亮，电流表的示数为零，电路可能在的故障是_______（选填“灯断路”或“灯短路”）；
（5）排除故障后，他测出了支路上的电流，然后他把电流表依次接入电路分别测量出支路电流、干路电流，两次测得的结果都如图丙所示，则_______A、_______A．小明由此数据得出并联电路中干路电流和各支路电流的关系是________（写关系式即可）；
（6）本次实验的不足之处是：_______。
四、计算题

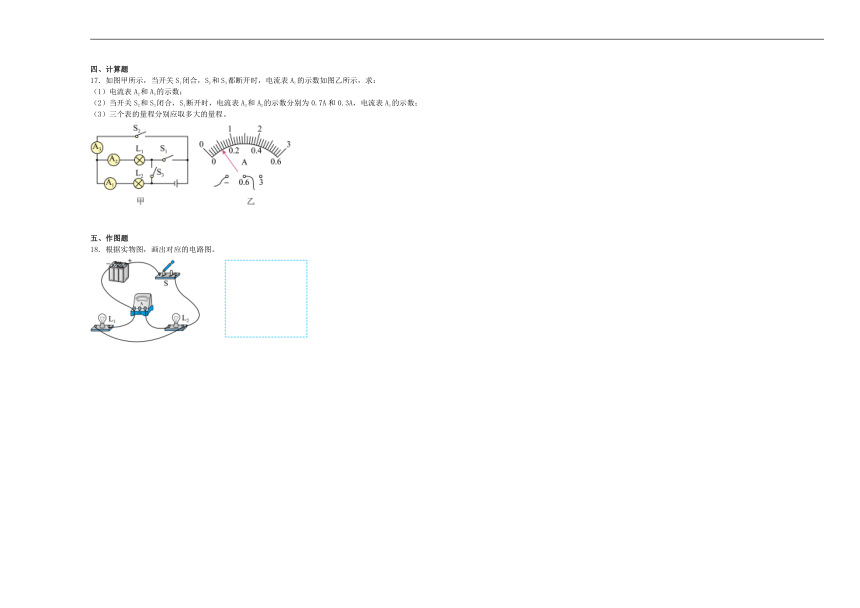

17．如图甲所示，当开关S1闭合，S2和S3都断开时，电流表A1的示数如图乙所示，求：
（1）电流表A2和A3的示数；
（2）当开关S2和S3闭合，S1断开时，电流表A3和A2的示数分别为0.7A和0.3A，电流表A1的示数；
（3）三个表的量程分别应取多大的量程。
五、作图题
18．根据实物图，画出对应的电路图。
参考答案
1．D
【详解】由电路图可看出A1在支路上与L1串联，则A1测的是L1的电流，即A1的示数为通过L1的电流，所以通过小灯泡L1的电流为0.1A，故D符合题意。
故选D。
2．A
【详解】由图可知，二者串联，串联电路中各处电流相等，即IA=IB，故A正确，BCD错误。
故选A。
3．D
【详解】本题为探究规律的实验，如果只进行一次实验就得出结论，不能避免一次实验具有的偶然性，所以要多次进行实验，得到更普遍适用的结论。因此，在探究串联电路中电流关系实验过程中，测出一组数据后，应换用不同型号的灯泡再进行几次实验，收集证据，分析给出结论，这样才能使实验结论更具有普遍性，故下一步应该更换两只不同规格的小灯泡，再测出几组数据。故选D。
4．A
【详解】如图可知
A为分流点、B为合流点，R1、R2并联，电流表A1测量通过R2的电流，电流表A2测量干路电流，由于R1、R2并联，则有
U1＝U2＝U
又，则
因为I＝I1+I2，所以I2∶I＝1∶3，即：电流表A1与A2读数之比为1∶3。
故选A。
5．B
【详解】由电路图可知，两灯泡并联，电流表A2测干路电流，电流表A1测L2支路电流；因并联电路中干路电流等于各支路电流之和，且两个电流表的指针在同一个位置，
所以，干路电流表A2的量程为0~3A，分度值为0.1A，示数1.5A，L2支路电流表A1的量程为0~ 0.6A，分度值为0.02A，示数0.3A，则灯L1中的电流
由分析可知，B符合题意，ACD不符合题意。
故选B。
6．D
【详解】由图a知道，两灯并联，电流表A1测量干路电流，电流表A2测量L2支路的电流，由于干路电流大于支路电流，则电流表A1的示数大于电流表A2的示数，所以，A1选用的是大量程，由b图知道，干路电流为
I=1.6A
A2选择的是小量程，所以L2的电流为
I2=0.32A
由并联电路电流的规律知道，通过灯L1的电流
I1=I-I2=1.6A-0.32A=1.28A
故D符合题意，ABC不符合题意。
故选D。
7．C
【详解】AB．用电流表测得通过灯泡L1电流为0.2A，通过灯泡L2的电流为0.2A，由于串联电路中处处电流相等，所以两只灯泡可能是串联；如果使用相同规格的灯泡并联，两条支路的电流也可能相同，所以两只灯泡也可能是并联，故AB错误；
C．取下一个灯泡，闭合开关，另一个还发光，则说明两只灯泡可以独立工作，所以两个灯泡一定是并联，故C正确；
D．用导线接到电源两端，会造成电源被短路，两只灯泡串联或并联，闭合开关，两只灯泡都不会发光，故D错误。
故选C。
8．B
【详解】由图可知，L1、L2、L3并联，电流表A1测量三个灯泡的电流；A2 测量L2、L3的电流；A3测量L1、L2的电流。跟据并联电路电流规律，通过灯泡L1的电流为
I1=3A-2A=1A
通过灯泡L3的电流为
I3=3A-2A=1A
所以通过灯泡L2的电流为
I2=2A-1A=1A
故B符合题意，ACD不符合题意。
故选B。
9．D
【详解】A BC．电压表相当于断路，两个灯泡串联，元件无故障，闭合开关S后，两个灯泡都发光，故ABC不符合题意；
D．两个灯泡串联，根据串联分压，由于电压表测量灯泡L2的电压，电压表的示数小于电源电压，故D符合题意。
故选D。
10．A
【详解】A．如果甲、乙、丙是电压表，当S1闭合后，两电阻串联，丙测量电源电压，乙测量电阻R1两端电压，则U丙>U乙故A正确；
B．如果甲是电压表，乙、丙电流表，S1断开形成并联电路，故B错误；
C．电路中甲表、乙表同时是电流表时，电源被短路，故C错误；
D．如果电路是并联电路，此时甲是电压表，乙、丙电流表，乙表测量干路电流，丙表测量电阻R1所在支路电流，则乙表的示数大于丙表的示数，故D错误。
故选A。
11． 0.2 0.3 0.5
【详解】[1]由电路图可知，两灯泡并联，电流表测量干路电流，电流表与灯泡串联，所以电流表测量通过灯泡的电流，电流表A2的示数为0.2A，所以通过小灯泡L1的电流是0.2A。
[2]由并联电路电流规律可知，通过L2的电流是
[3]通过开关的电流是干路电流，即电流表A1的示数，为0.5A。
12． L2和L3 1.8
【详解】[1]如图所示，当开关都闭合时，L1、L2、L3并联，电流表A1测L2和L3的总电流，电流表A2测L2和L3的总电流。
[2]将两个开关都闭合时，A1和A2的示数分别为3A和2A，即
若将控制L1的开关断开发现A2的示数减少了0.8A，则L1的电流为0.8A，所以
13．1.2
【详解】由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路的电流，因并联电路中干路电流等于各支路电流之和，且两个电流表的指针在同一个位置，所以，干路电流表A1的量程为0～3A，分度值为0.1A，示数I=1.5A，L2支路电流表A2的量程为0～0.6A，分度值为0.02A，示数I2=0.3A，则灯L1中的电流
I1=I-I2=1.5A-0.3A=1.2A
14． 并联 1.5
【详解】[1]如图所示，电流从电池的正极出发，经过电流表A1后分流，一条支路经过灯泡L1，另外一条支路经过灯泡L2、电流表A2后汇合，一起经过开关回到负极，有两条支路，故是并联。
[2]电流表A1测量干路电流，电流表A2测量支路电流，电流表A1的示数大于电流表A2的示数，而电流表A2的示数为0.6A，故电流表A1此时选择的大量程，故读数为1.5A。
15． 0.5 0.4 是
【详解】[1]串联电路电流处处相等，电流表A1和L1 串联接在一起，那么A1的示数为0.5 A，流过灯L1 的电流也为0.5 A；
[2]并联电路干路电流等于各支路电流之和，A2的示数为干路电流0.9 A， A1的示数为其中一条支路电流0.5 A，通过灯L2的电流为另一条支路，则流过它的电流大小为
[3]若L1发生断路,则L2还能继续发光，因为这是两条不同的支路，互不影响．
16． 不相同 断开 L1断路 0.2 1 I=I1+I2 仅有一组实验数据，结论不具有普遍性
【详解】（1）[1]实验中，为得出普遍性的规律，选择两个小灯泡的规格应该是不相同的。
（2）[2]由图甲知，L1、L2并联，电流表与L1串联，故连接如下：
（3）[3]为保护电路，在连接电路时，开关应处于断开状态。
（4）[4]灯L1不发光，电流表的示数为零，可能是灯泡L1短路或断路造成的， 灯发光，说明电路故障是L1断路。
（5）[5][6][7]干路电流I大于支路电流I2，说明测量干路电流I使用了大量程，测量支路电流I2使用了小量程，大量程的分度值是0.1A，小量程的分度值是0.02A，因此干路电流为1A，支路电流I2为0.2A，则有
0.8A+0.2A=1A
由此得出并联电路中干路电流和各支路电流的关系是：I=I1+I2。
（6）[8]本次实验只测了一组数据就得出结论，结论不具有普遍性，应更换灯泡测出多组实验数据，得出普遍性的结论。
17．（1）0.1A，0；（2）0.4A；（3）0~0.6，0~0.6A，0~3A
【详解】解：（1）由电路图知，开关S1闭合，S2、S3断开时，两灯串联联在电路中，电流表A1、 A2测电路中的电流，A3处于断路，示数为0。因为串联电路的电流处处相等，所以A2与A1的示数相等。由图乙知，A1选用小量程，分度值为0.02A，示数为0.1A。所以A2的示数为0.1A。
（2）S2、S3闭合，S1断开时，两灯并联连接，电流表A3测干路的电流，A2测通过L1的电流为0.3A，A1测通过L2的电流，据并联电路的电流特点知，A1的示数
I1=I3-I2=0.7A-0.3A=0.4A
（3）由（1）（2）小题知，电流表A1的示数为0.1A或0.4A，未超过0.6A，所以选择的量程是0~0.6A；A2的示数为0.1A或0.3A，未超过0.6A，所以选择的量程是0~0.6A；电流表A3的示数最大为0.7A，超过0.6A，所以选择的量程是0~3A。
答：（1）电流表A2的示数为0.1A，A3的示数为0；
（2）电流A1的示数为0.4A；
（3）三个表的量程分别为：0~0.6A、0~0.6A和0~3A。
18．
【详解】由实物图知，两灯并联，开关S在干路上，电流表串联在L2支路中，故电路图如图所示：
