(共30张PPT)
中物理
第九章 第4节
流体压强与流速的关系
人教版 物理
（八年级）
一次海难
1912年秋天，泰坦尼克号姊妹舰“奥林匹克”号邮轮与较小的“霍克号”巡洋舰在大海上偶遇同向航行，两船并排疾速行驶，突然体型较小的“霍克号”被“奥林匹克号”吸引住，径直撞向“奥林匹克号”，酿成酿成一件重大海难事故。
向各个方向都有压强
静止压强

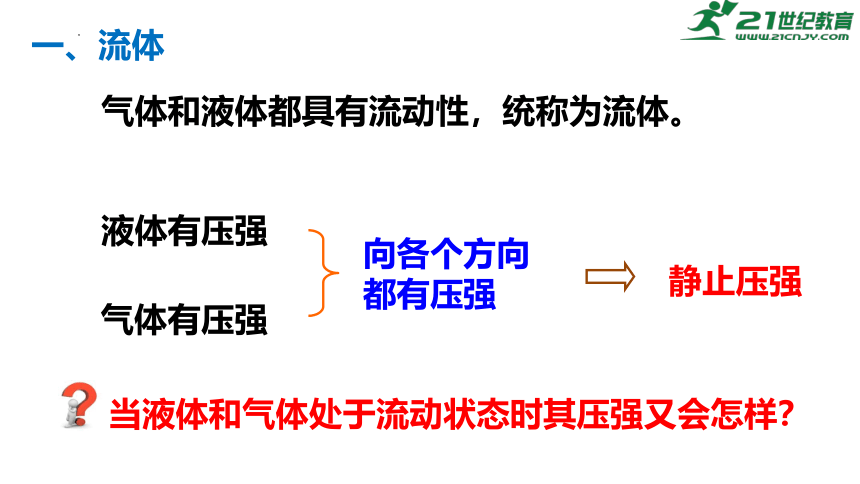

气体和液体都具有流动性，统称为流体。
液体有压强
气体有压强
当液体和气体处于流动状态时其压强又会怎样？
一、流体

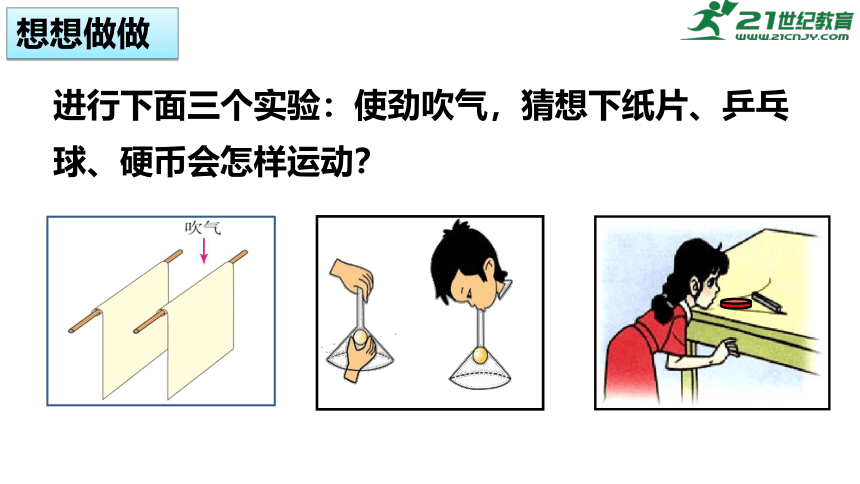

想想做做
进行下面三个实验：使劲吹气，猜想下纸片、乒乓球、硬币会怎样运动？

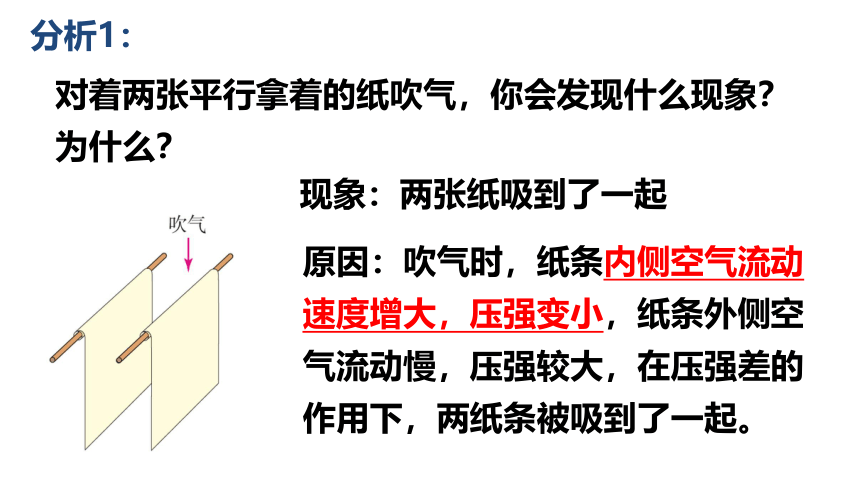

对着两张平行拿着的纸吹气，你会发现什么现象？为什么？
现象：两张纸吸到了一起
原因：吹气时，纸条内侧空气流动速度增大，压强变小，纸条外侧空气流动慢，压强较大，在压强差的作用下，两纸条被吸到了一起。
分析1：

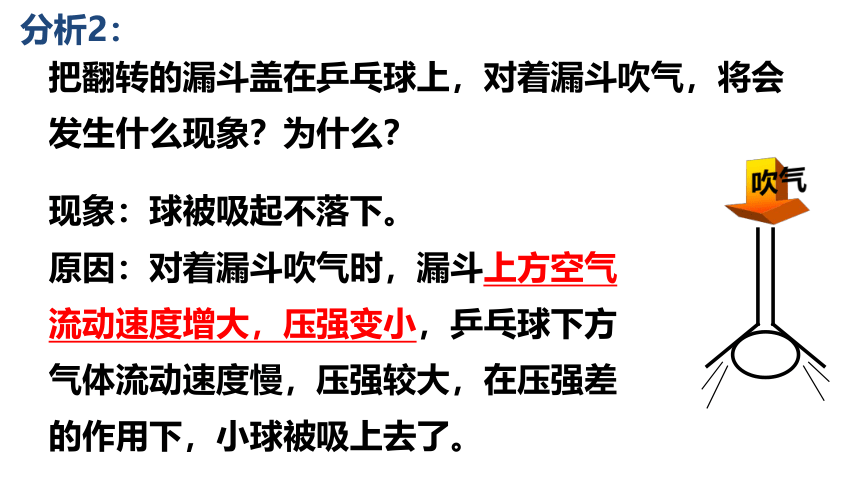

把翻转的漏斗盖在乒乓球上，对着漏斗吹气，将会发生什么现象？为什么？
现象：球被吸起不落下。
原因：对着漏斗吹气时，漏斗上方空气
流动速度增大，压强变小，乒乓球下方
气体流动速度慢，压强较大，在压强差
的作用下，小球被吸上去了。
吹气
分析2：
空气流动

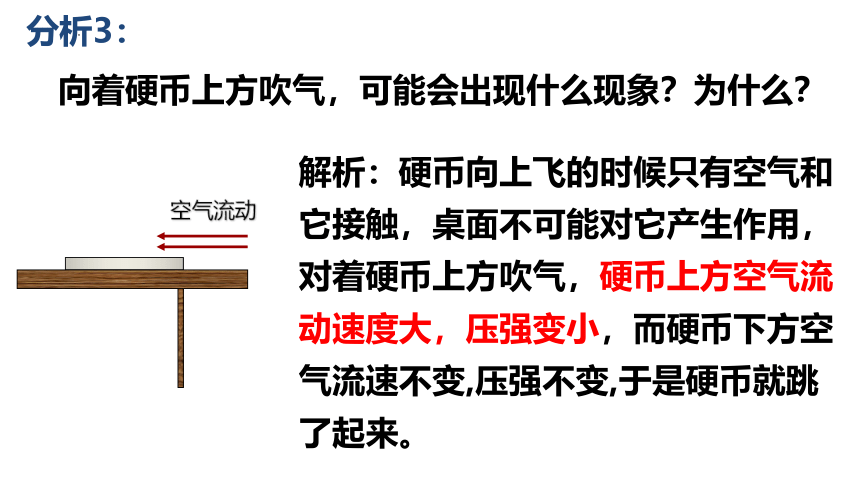

解析：硬币向上飞的时候只有空气和它接触，桌面不可能对它产生作用，对着硬币上方吹气，硬币上方空气流动速度大，压强变小，而硬币下方空气流速不变,压强不变,于是硬币就跳了起来。
分析3：
向着硬币上方吹气，可能会出现什么现象？为什么？

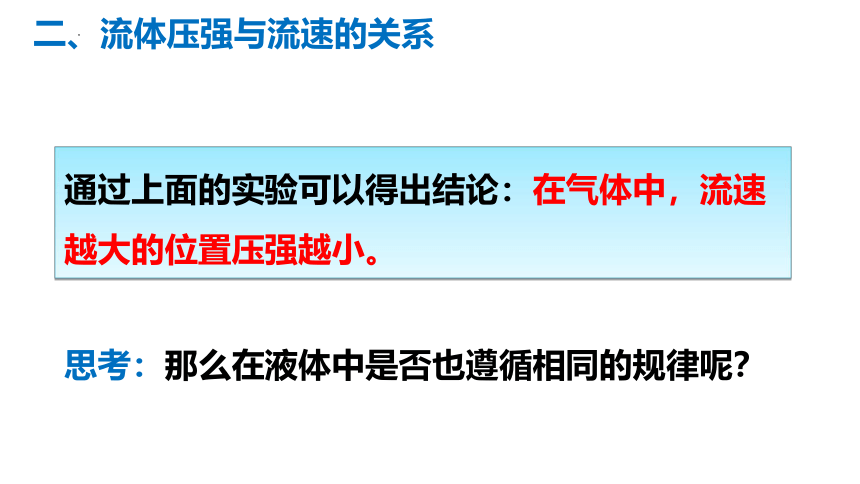

二、流体压强与流速的关系
通过上面的实验可以得出结论：在气体中，流速越大的位置压强越小。
思考：那么在液体中是否也遵循相同的规律呢？
υ大
υ小
υ小
p大
p大
p小

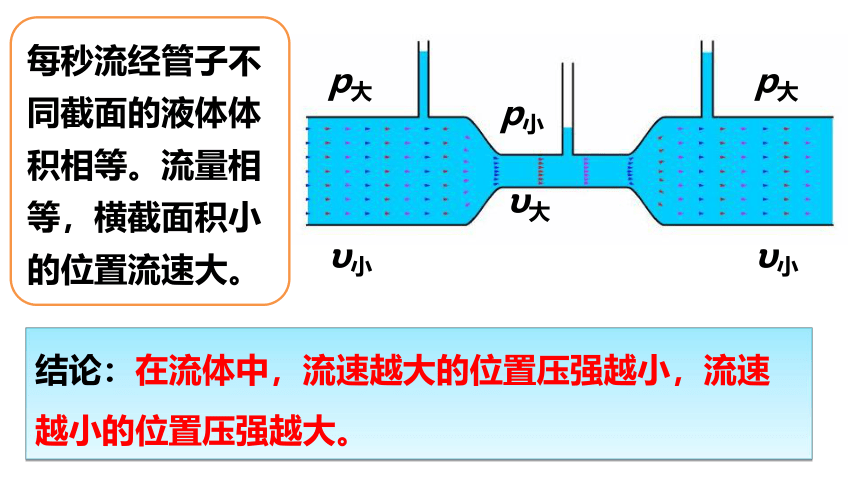

每秒流经管子不同截面的液体体积相等。流量相等，横截面积小的位置流速大。
结论：在流体中，流速越大的位置压强越小，流速越小的位置压强越大。

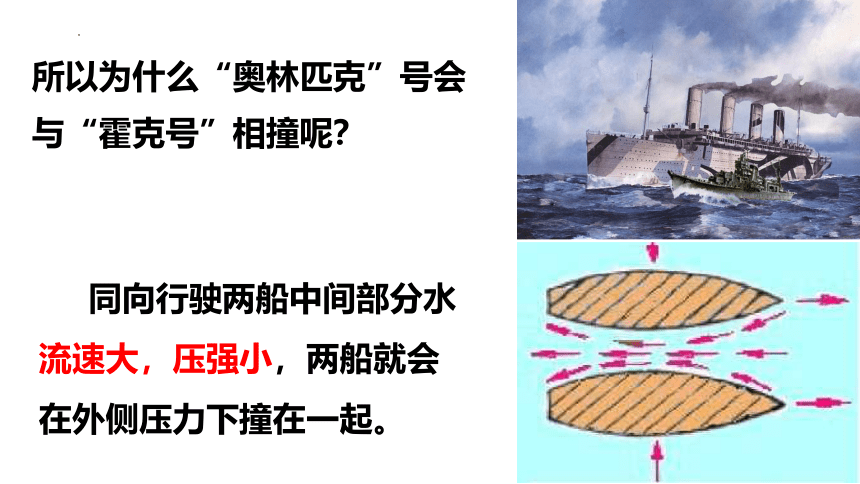

同向行驶两船中间部分水流速大，压强小，两船就会在外侧压力下撞在一起。
所以为什么“奥林匹克”号会与“霍克号”相撞呢？

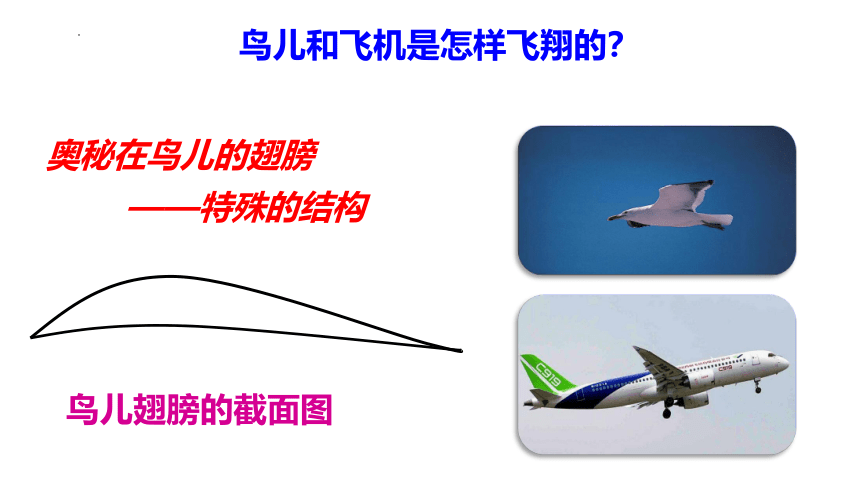

鸟儿和飞机是怎样飞翔的？
奥秘在鸟儿的翅膀
——特殊的结构
鸟儿翅膀的截面图
思考：
几十吨重的飞机为什么能够腾空而起？你观察过飞机的机翼吗？它的横截面是什么形状的？
三、飞机的升力
飞机上升的原因
机翼上、下表面的压强差是产生升力的原因。
迎面吹来的风被机翼分成两部分，由于机翼横截面形状上下不对称，在相同的时间里机翼上方气流通过的路程长，因而速度较大，对机翼的压强较小；下方气流通过的路程较短，因而速度较小，对机翼的压强较大．
下方流速慢，压强大
上方流速快，压强小
草原犬鼠的“空调”洞穴
四、生活中有关流体压强与流速关系的现象
地铁站台安装屏蔽门
铁路旁有防护网
气流偏导器
有的跑车车尾设计一种“气流偏导器”，俗称“尾翼”它的上表面平直，底部呈弧形凸起，相当于一个倒置的翅膀，这主要是为了让跑车高速行驶时，车能更好的抓紧地面．请解释其中道理．
流水“吸引”乒乓球
向两乒乓球之间喷水两球靠近
相信大家都有过这样的经历：步行在雨中，我们会打一把伞．一阵大风吹来，雨伞会被向上吸来．这是为什么呢？你能不能用所学的知识解释这个现象呢？
吹气时，竖管的上端空气流速增大，压强变小，杯中的水在压强差的作用下沿竖管上升，上升至管口受到气流的冲击，从而形成雾状。
这就是喷雾器的原理
诗人杜甫在《茅屋为秋风所破歌》中写到：“八月秋高风怒号，卷我屋上三重茅”，请你分析诗中包含的物理道理。
流体压强与流速的关系
流体压强与流速的关系
飞机的升力
在气体和液体中，流速越大的位置压强越小
机翼上下表面存在压强差
机翼上表面空气流速大，压强小
机翼下表面空气流速小，压强大
课堂小结
1、秋天树叶散落在马路边上，当一辆高速行驶的汽车驶过路面时，树叶将（ ）
A.从路边飞向路两旁
B.从路旁飞向汽车
课堂练习
3．在火车站和地铁站台上，都画有一条安全线，当火车快速开过时，人越过这条线就会有危险。这是因为，火车开动时，靠近火车的地方气体___________，压强______，离站台远的地方气体__________，压强 ______，强大的气流会___________________。
流速大
小
流速小
大
将人推向列车
4．如图所示，A、B是两个上端开口的容器，它们构成的是一个______；当用一个管子沿B容器口吹气时，A容器中的液面会______（填“上升”、“下降”或“不变”）．
连通器
下降
7.你是否有这样的经历：撑一把雨伞行走在雨中，如图所示，一阵大风吹来，伞面可能被“吸”，严重变形。下列有关这一现象及其解释，正确的是 （ ）
A.伞面被向下“吸”
B.伞上方的空气流速大于下方
C.伞上方的空气流速等于下方
D.伞上方的空气流速小于下方
B
8. 广东沿海地区经常会有台风（如图所示），市政府要求居民将简易房的屋顶加固，对此下列解释正确的是（ ）
A. 屋顶上方空气的流速大于下方，屋顶被向下压垮
B. 屋顶上方空气的流速大于下方，屋顶被向上掀起
C. 屋顶上方空气的流速小于下方，屋顶被向下压垮
D. 屋顶上方空气的流速小于下方，屋顶被向上掀起
B
10.某科技管内，有一个风洞实验室，一架模型飞机
固定在托盘测力计上，如图所示，当无风时，托盘测力计示数为15N，当有风时，托盘测力计示数 15N，且风速越大，托盘测力计示数 。
小于
越小
11.跑车在车尾安装了一种“气流偏导器”，由于“气流偏导器”上表面平直，下表面呈弧形向下凸，当跑车高速行驶时，流过它上方的空气速度比下方空气速度 （选填“大或小”），此时，上方空气压强比下方空气压强 （选填“大或小”），这样，“气流偏导器”受到一个向 （选填“上或下”）的压力差，从而使车轮抓紧地面。
小
大
下
