§1.4 从不同的方向看（1）[上学期]

课件18张PPT。北大附中云南实验学校 李旭明§1.4 从不同的方向看（1）横看成岭侧成峰，远近高低各不同。

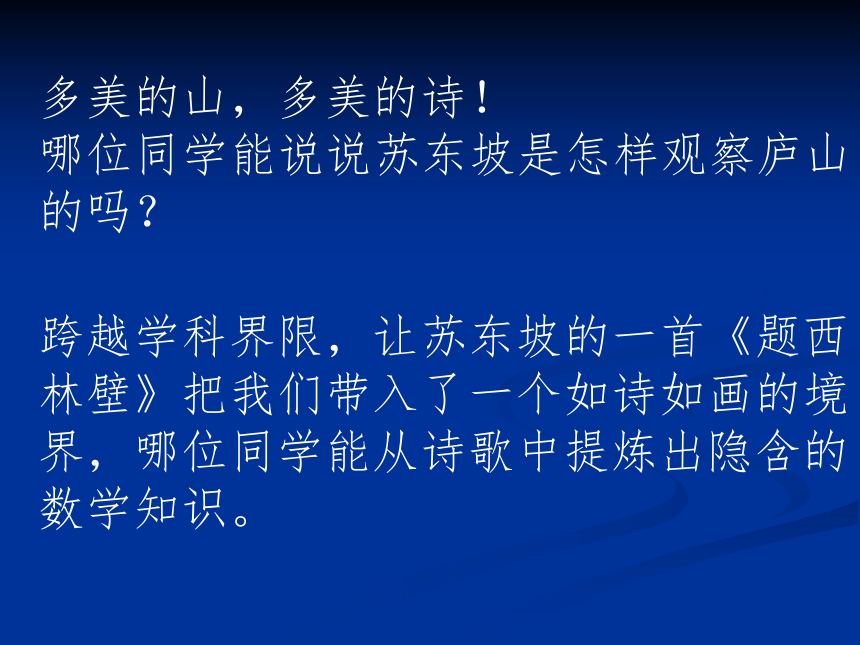

不识庐山真面目，只缘身在此山中。多美的山，多美的诗！
哪位同学能说说苏东坡是怎样观察庐山的吗？

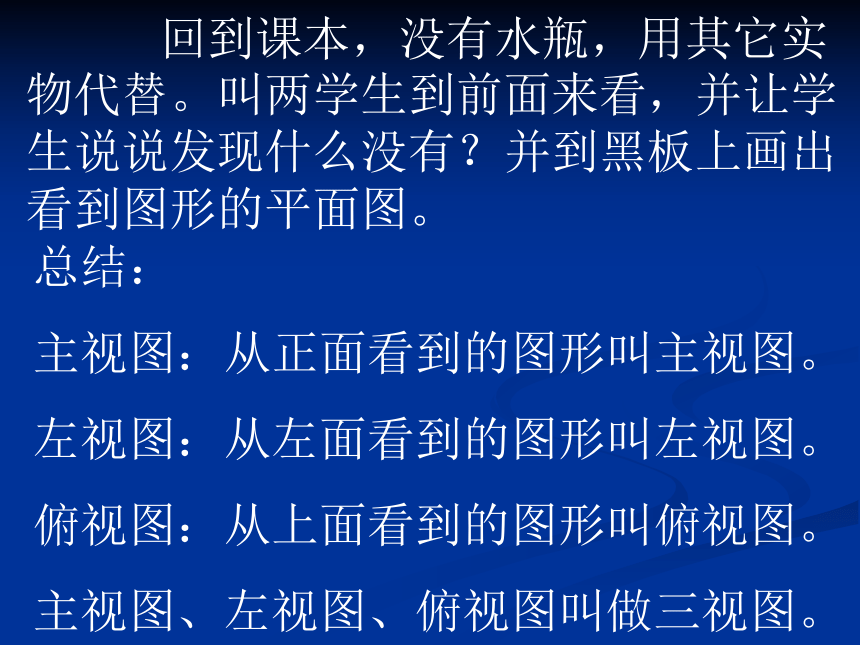

跨越学科界限，让苏东坡的一首《题西林壁》把我们带入了一个如诗如画的境界，哪位同学能从诗歌中提炼出隐含的数学知识。 回到课本，没有水瓶，用其它实物代替。叫两学生到前面来看，并让学生说说发现什么没有？并到黑板上画出看到图形的平面图。总结：
主视图：从正面看到的图形叫主视图。
左视图：从左面看到的图形叫左视图。
俯视图：从上面看到的图形叫俯视图。
主视图、左视图、俯视图叫做三视图。二、想一想: (学生思考并抢答)

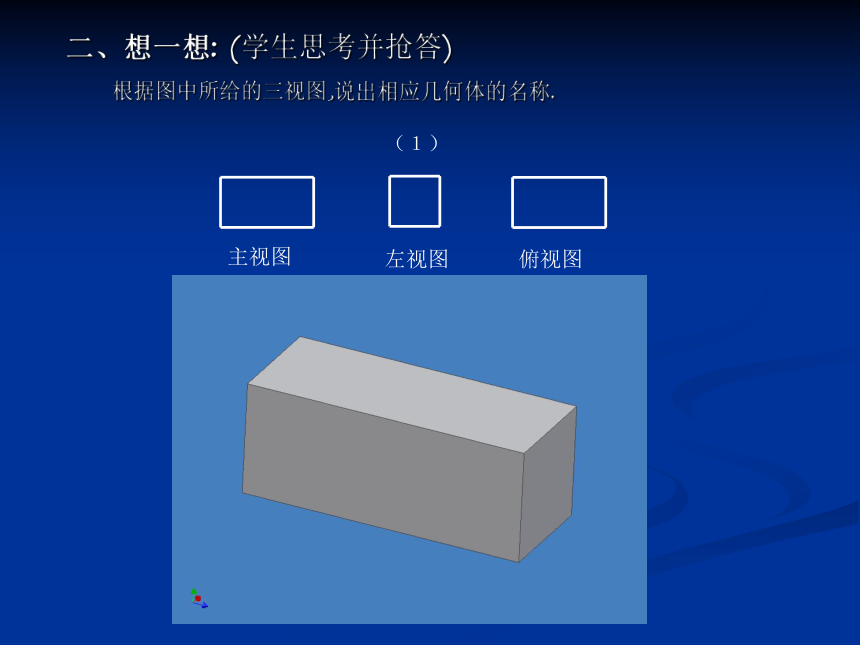

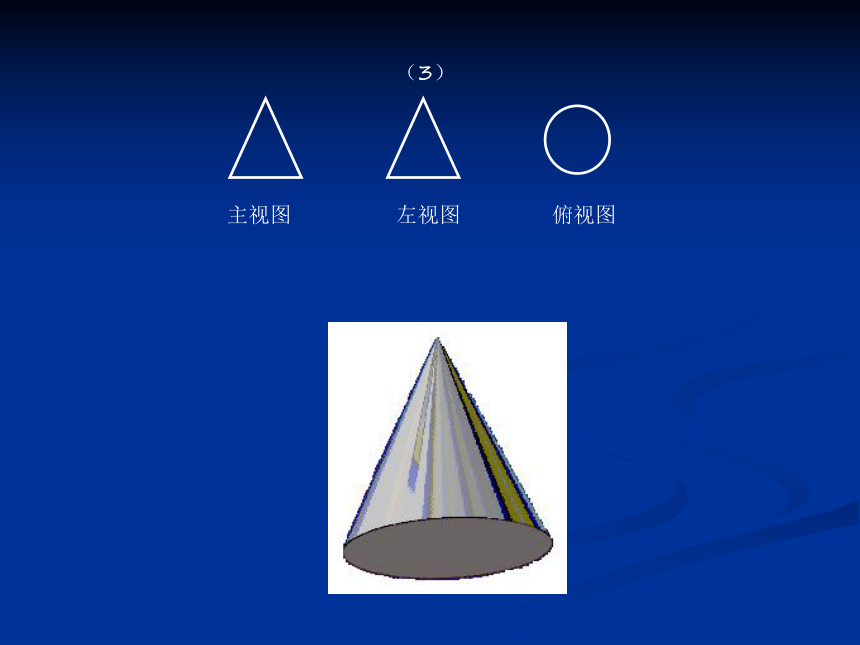

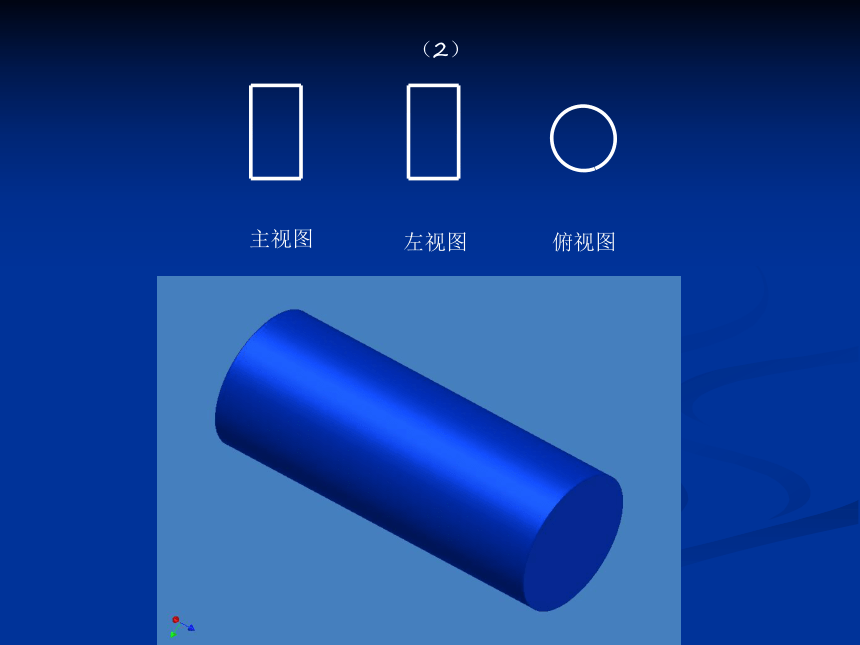

根据图中所给的三视图,说出相应几何体的名称.主视图 左视图 俯视图 （１）（2） 主视图 左视图 俯视图 （3）主视图 左视图 俯视图 设计意图 通过学生非常熟悉的简单图形入手,让学生体会三视图的现实意义，感受从平面图形（二维空间）到空间图形（三维空间）的转换，培养学生的空间想象能力。 三、画一画（小组合作）1、 (1)图中是由几个小立方块所搭几何体的俯视图,小正方形的数字表示该位置小立方块的个数,请画出这个几何体的主視图和左視图.
(2)向你的小组成员介绍你解决本题的方法.
(3)全班交流俯视图 主视图 左视图 21122、某几何体由六个正方体搭成，其俯视图如图所示，小正方形中的数字表示该位置小立方块的个数，并请画出这个几何体的主視图和左視图.俯视图 2112主视图 左视图 四、练一练 1、发给学生有三視图的练习纸,说说物体的形状.(1)主视图 左视图 俯视图 主视图 左视图 俯视图 (2)用5个小立方块搭几何体
画出图中的每种搭法的主视图、左视图与俯视图画出下列图形的三视图例１　下图是由几个小正方块所搭的几何体的俯视图。小正方形中的数字表示在该位置小立方块的个数。请画出这个几何体的主视图和左视图师生交流：(１）由主视图可以确定正面有三列，左边一列有三层，中间一列最高二层，右边一列一层，由俯视图确定左视图有三列，最左边一列有三排。
答案：最少１０个，最多１６个。11111323213232最少的情况 最多的情况 设计意图(六、七两个环节)：巩固新知，查缺补漏，拓展延伸.八、师生共同小结
1、通过本节课的学习，我们可以根据主視图、左視图、俯视图来确定一个空间图形.
2、多角度地看一个物体，才能还事物的本来面貌.看人、看社会也如此.
九、布置作业
１、P24习题１.7第二题.
２、（１）用六个小立方块搭出两种不同的几何体，并分别画出相应的三视图。
（２）下节课上，我们将请你展示你的三视图，届时，你将具有请任一同学搭出相应几何体的权利，你可要作好准备哦！
