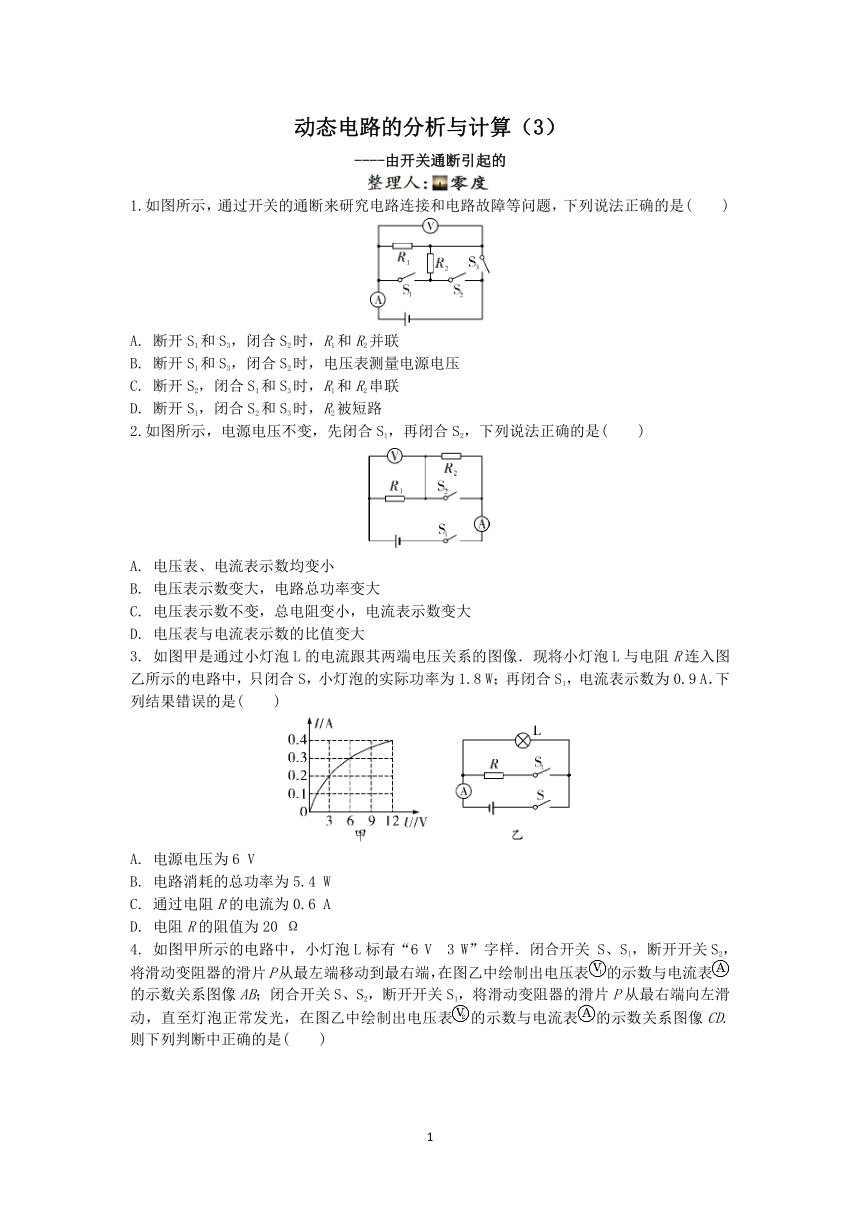

动态电路的分析与计算(3)
----由开关通断引起的
1.如图所示,通过开关的通断来研究电路连接和电路故障等问题,下列说法正确的是( )
A. 断开S1和S3,闭合S2时,R1和R2并联
B. 断开S1和S3,闭合S2时,电压表测量电源电压
C. 断开S2,闭合S1和S3时,R1和R2串联
D. 断开S1,闭合S2和S3时,R2被短路
2.如图所示,电源电压不变,先闭合S1,再闭合S2,下列说法正确的是( )
A. 电压表、电流表示数均变小
B. 电压表示数变大,电路总功率变大
C. 电压表示数不变,总电阻变小,电流表示数变大
D. 电压表与电流表示数的比值变大
3. 如图甲是通过小灯泡L的电流跟其两端电压关系的图像.现将小灯泡L与电阻R连入图乙所示的电路中,只闭合S,小灯泡的实际功率为1.8 W;再闭合S1,电流表示数为0.9 A.下列结果错误的是( )
A. 电源电压为6 V
B. 电路消耗的总功率为5.4 W
C. 通过电阻R的电流为0.6 A
D. 电阻R的阻值为20 Ω

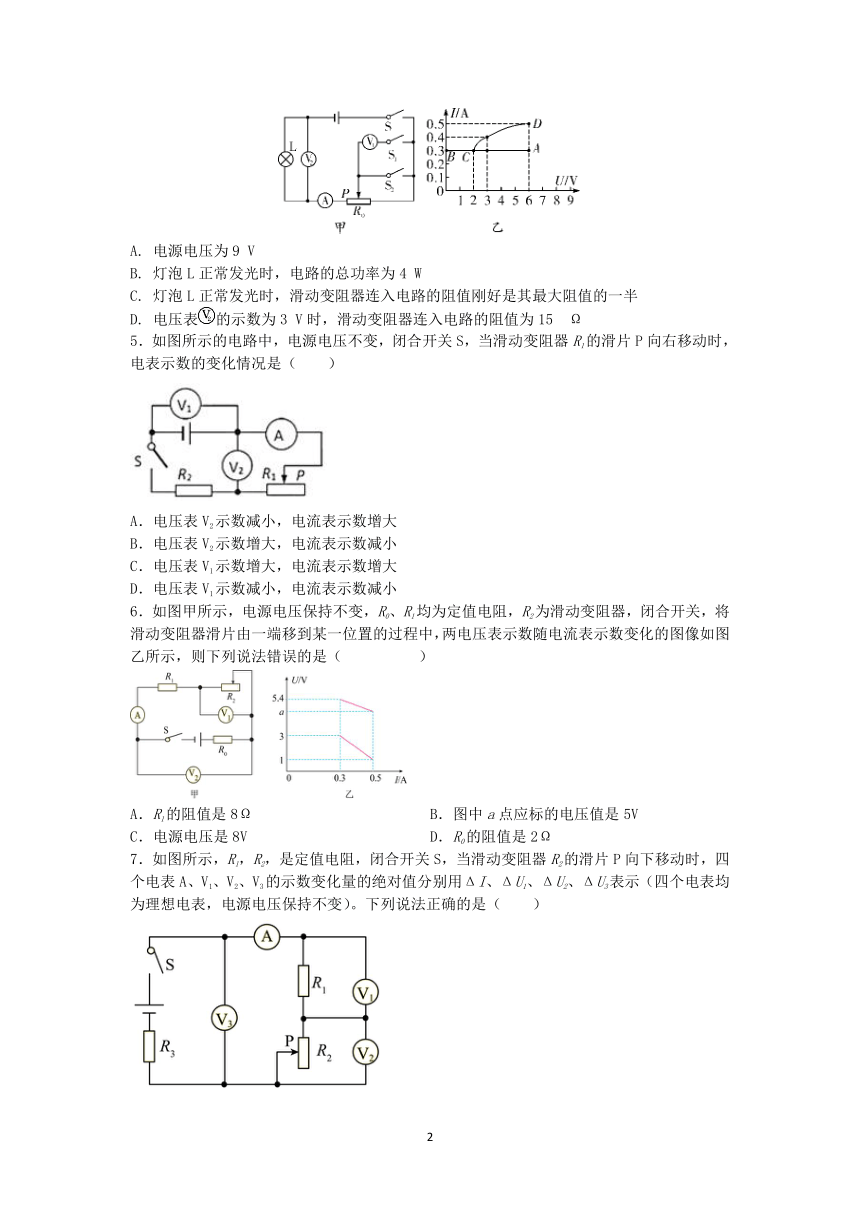

4. 如图甲所示的电路中,小灯泡L标有“6 V 3 W”字样.闭合开关 S、S1,断开开关S2,将滑动变阻器的滑片P从最左端移动到最右端,在图乙中绘制出电压表的示数与电流表的示数关系图像AB;闭合开关S、S2,断开开关S1,将滑动变阻器的滑片P从最右端向左滑动,直至灯泡正常发光,在图乙中绘制出电压表的示数与电流表的示数关系图像CD.则下列判断中正确的是( )
A. 电源电压为9 V
B. 灯泡L正常发光时,电路的总功率为4 W
C. 灯泡L正常发光时,滑动变阻器连入电路的阻值刚好是其最大阻值的一半
D. 电压表的示数为3 V时,滑动变阻器连入电路的阻值为15 Ω
5.如图所示的电路中,电源电压不变,闭合开关S,当滑动变阻器R1的滑片P向右移动时,电表示数的变化情况是( )
A.电压表V2示数减小,电流表示数增大
B.电压表V2示数增大,电流表示数减小
C.电压表V1示数增大,电流表示数增大
D.电压表V1示数减小,电流表示数减小
6.如图甲所示,电源电压保持不变,R0、R1均为定值电阻,R2为滑动变阻器,闭合开关,将滑动变阻器滑片由一端移到某一位置的过程中,两电压表示数随电流表示数变化的图像如图乙所示,则下列说法错误的是( )
A.R1的阻值是8Ω B.图中a点应标的电压值是5V
C.电源电压是8V D.R0的阻值是2Ω
7.如图所示,R1,R2,是定值电阻,闭合开关S,当滑动变阻器R2的滑片P向下移动时,四个电表A、V1、V2、V3的示数变化量的绝对值分别用ΔI、ΔU1、ΔU2、ΔU3表示(四个电表均为理想电表,电源电压保持不变)。下列说法正确的是( )
A.保持不变;逐渐增大B.保持不变;逐渐增大
C.保持不变;保持不变D.逐渐增大;逐渐增大
8.如图所示,电源电压为5V,电压表量程为“0~3V”,电流表量程为“0~0.6A”,滑动变阻器规格为“20Ω 1A”,定值电阻R1标有“6Ω 0.5A”,在保护电表及其它元件情况下,移动滑动变阻器的滑片,下列说法正确的是( )
A.R1两端电压变化范围是0~1V
B.电压表示数变化范围是1~3V
C.电流表示数变化范围是0.33~0.6A
D.滑动变阻器连入电路的阻值变化范围是4~9Ω
9.如图所示的电路,只闭合开关S1,将滑动变阻器滑片从最右端向左移动至中点,灯泡L的亮度将______(填“变亮”“变暗”或“不变”)。保持滑片位置不动,再闭合开关S2,电压表示数______,电流表示数______(以上两空均填“变大”“变小”或“不变”)。
10.如图所示,电源电压保持不变,电流表的量程为0~0.6A,电压表的量程为0~15V,R1=20Ω,滑动变阻器R2的规格为“100Ω,1A”。
(1)闭合开关S1,断开开关S2、S3,电流表示数为0.4A,求电源电压;
(2)闭合开关S3,断开开关S1、S2,滑动变阻器滑片置于中点位置时,电压表的示数为4V,求R3的阻值;
(3)闭合开关S1、S2和S3,在不损坏电流表、电压表的情况下,求滑动变阻器R2的最小阻值。
11.如图所示,甲为电路的连接情况,R1=20Ω,R2为滑动变阻器,乙为R3的I﹣U图象,电源电压保持不变。当S1闭合,S2断开时,若滑片P在a端,则电流表示数为0.6A;若滑片P在b端,则电压表示数为8V.求:
(1)电源电压。
(2)滑动变阻器R2的最大阻值。
(3)当S1、S2均闭合,且滑片P在a端时,求电流表的示数。
参考答案
1. D 2. B 3. D 4. B5.B6.C7.C8.D
9.变亮 变小 变大
10.(1)8V;(2)50Ω;(3)40Ω
11.解:(1)当S1闭合,S2断开时,滑片P在a端,电路为R1的简单电路,电流表测电路中的电流,
由I可得,电源电压:U=IaR1=0.6A×20Ω=12V;
(2)当S1闭合,S2断开时,滑片P在b端,R2接入电路的电阻最大,电压表测R2两端的电压,
因串联电路中总电压等于各分电压之和,
所以,R1两端的电压:U1=U﹣U2=12V﹣8V=4V,
因串联电路中各处的电流相等,
所以,电路中的电流:
Ib,即,
解得:R2=40Ω;
(3)当S1、S2均闭合,且滑片P在a端时,R1与R3并联,电流表测干路电流,
由图乙可知,当R3两端的电压U3=6V时,通过的电流I3=0.3A,
则R3的阻值:
R320Ω,
因并联电路中总电阻的倒数等于各分电阻倒数之和,
所以,电路中的总电阻:
R10Ω,
干路电流表的示数:
I1.2A。
答:(1)电源电压为12V;
(2)滑动变阻器R2的最大阻值为40Ω;
(3)当S1、S2均闭合,且滑片P在a端时,电流表的示数为1.2A。
(
